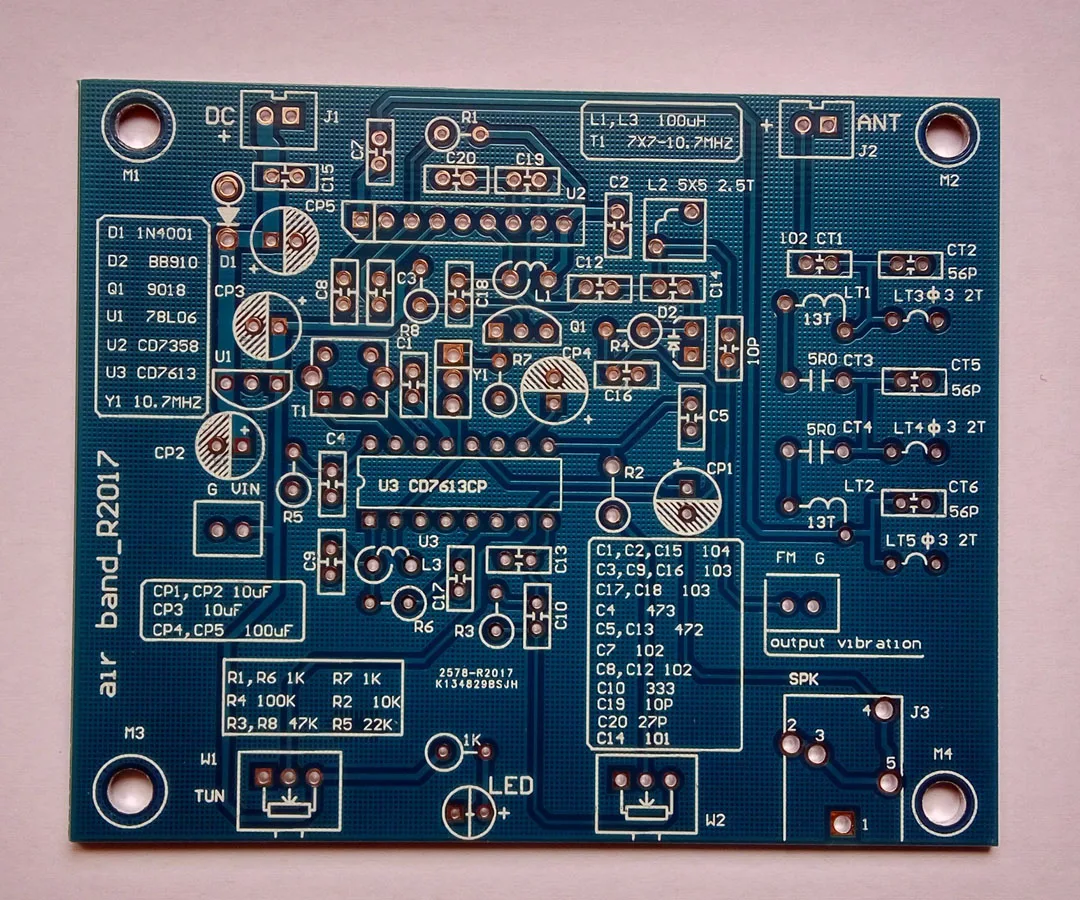

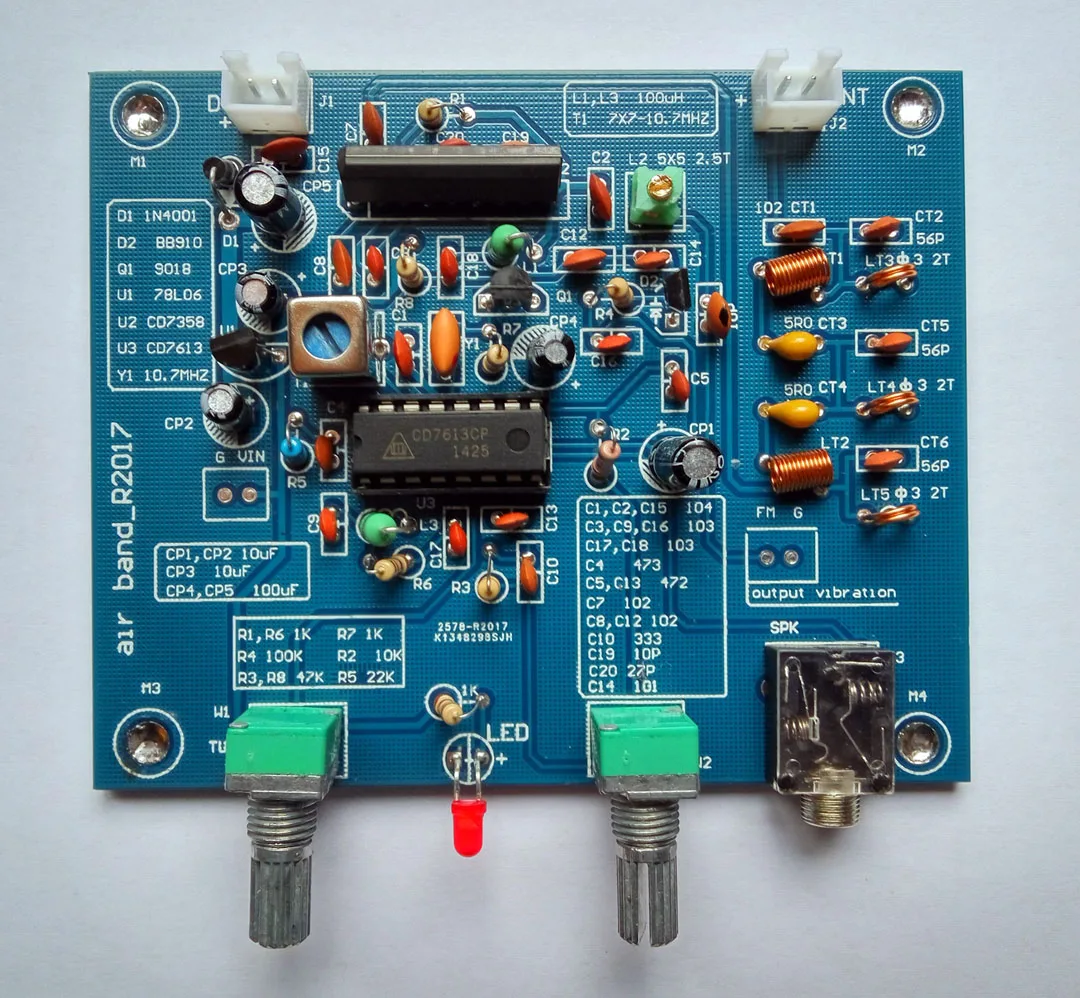

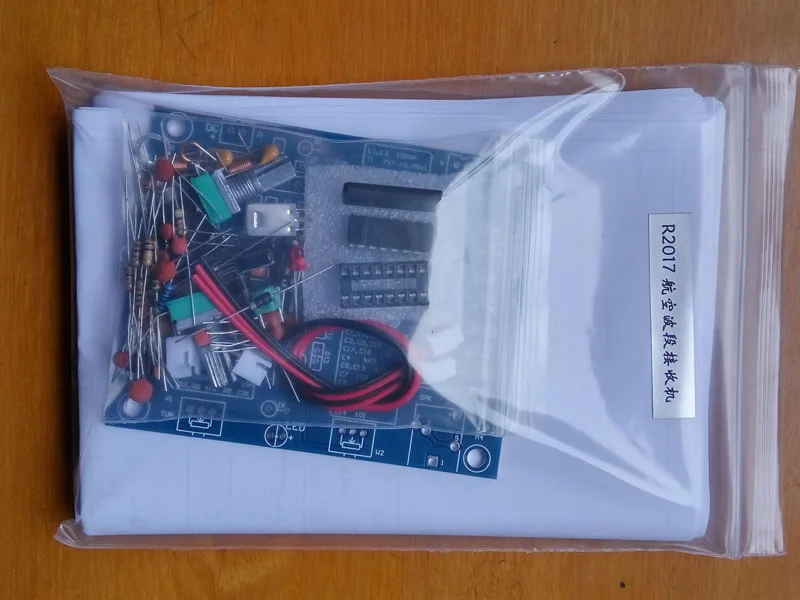

Modname = ckeditor Этот набор предназначен для приема звонков между самолетами и башней, сотрудничества с хорошей производительностью антенны (VHF yagi антенна), открытый с I   Основные индикаторы Источник питания: 9-12 В Антенна: 50 Ом, не сбалансирована Типичный ток приема: 30 мА Частота приема: 118 МГц до 136 МГц Рабочий узор: AM   Принцип цепи Антенна для приема сигналов сначала введите фильтр bandpass, функция фильтра bandpass заключается в том, чтобы гарантировать, что сигнал 118 МГц до 136 МГц может быть введен в CD7358 высокий, другой сигнал является максимальным затуханием. CD7358 внутренний имеет осциллятор с регулируемым напряжением в то же время, изменения частоты в емкостях соединения D2, дизайн охватывает около 120 МГц до 150 МГц.   Основная Промежуточная частота составляет 10,7 МГц, после смешивания сигнала CD7358 до керамического фильтра 10,7 МГц, его функция заключается в фильтрации несущественных сигналов, генерируемых смешиванием, а затем дал CD7613 дополнительный Промежуточный частотный сигнал и усиление, обнаружение, и низкий, а затем отправил выход наушников. Среди них функция AGC выполняется CD7613.   Выбор компонентов Все менее 1000 ПФ конденсаторы для высокочастотной керамики, более 1 мкФ емкость для алюминиевых электролитических конденсаторов, все сопротивление четверть Вт 5% фиксированное сопротивление.   Отладка продукции   Перед установкой всех компонентов транзистор, резистор, конденсатор с мультиметр тест снова. И затем схема управления и идентичность монтажа PCB всех компонентов. Общее соответствие последовательности установки от низкого до высокого. Чтобы установить гнездо в интегральной цепи в то же время, это может эффективно избежать сердцевины сварки интегральной схемы. Проверьте все в порядке, после включения сока и розетки вставьте гарнитуру, поместите W2 поверните по часовой стрелке до конца, должны быть в состоянии услышать белый шум. Для антенны, подключенной к мягкой линии 60 сантиметров, можно услышать шум значительно больше или услышать fm-радио, радио частоты (rf) основной канал без проблем.     Все поставки разбросаны по электронным компонентам, фотографии наших товаров, только для справки при покупке.
