Частотно-Регулируемый преобразователь 220 В до 380 кВт 5 4 11 3-фазный vfd |

Таблица выбора типа

Инструкции по выбору типа:

1. Пожалуйста, внимательно прочтите инструкции по продукту, выберите тип в соответствии с необходимой Вам функцией и мощностью и избегайте повреждений, вызванных неправильной проводкой.

2. Этот преобразователь частоты не может управлять другими типами нагрузки, кроме индуктивной нагрузки, такой как двигатель. Пожалуйста, обратите на это особое внимание при покупке.

3. Преобразователь частоты от 220 В до 380 в небольшой. Пожалуйста, выберите как минимум один более высокий уровень мощности. Если нагрузка очень большая (например, гидравлический насос зубчатого насоса) или есть условия блокировки, пожалуйста, выбирайте внимательно.

4. Если вы не знаете, как выбрать тип, вы также можете связаться с нами, чтобы дать вам несколько предложений.

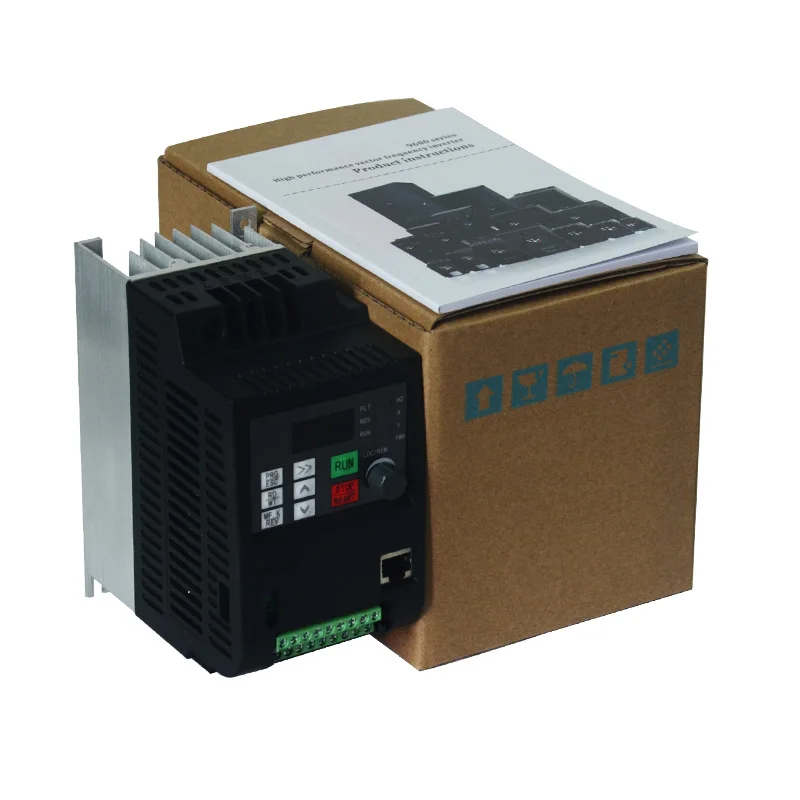

Упаковочный лист

Упаковочный лист:

Машина * 1, обтекаемая Версия руководства по продукту * 1 (включая гарантийный талон), удлинительная линия * 1 (описание клавиатуры, приобретается отдельно), сертификат квалификации продукта * 1

Дополнительное Примечание:

А.Если вам нужна подробная Версия руководства по продукту, вы можете связаться с нами, чтобы отправить его вам бесплатно

Б. Если в упаковочном чехле нет бумажного руководства по продукту, это связано с изменениями или обновлениями продукта. Пожалуйста, свяжитесь с нами для получения последнего и точного руководства по электронному продукту.

Наши предложения

Преобразователь частоты от 220 В до 380 В предназначен для решения проблемы, связанной с трехфазным двигателем электрического оборудования 380 В, но вокруг него нет трехфазного источника питания 380 В, но только однофазный источник питания 220 В. Для конкретного решения можно использовать следующие предложения:

А. Если сам трехфазный двигатель 380 В является звездным соединением, его можно заменить на треугольное соединение. В это время двигатель становится трехфазным двигателем 220 В с помощью нашего преобразователя 220 В, чтобы превратить однофазный 220 В в Трехфазный 220 в, такой же уровень мощности может решить проблему (при покупке преобразователя 220 В можно перейти по этой ссылке);

Б. Если трехфазный двигатель 380 В имеет треугольное соединение, это невозможно решить путем изменения способа подключения. Мы должны использовать наш преобразователь от 220 В до 380 В, чтобы решить проблему, и обратить внимание на выбор.

C. Идентификация соединений двигателя может быть приведена на следующем рисунке:

Figure1-звездочный двигатель, подключенный.

Рис. 2-Треугольный Соединительный двигатель.

Схема подключения

R, T-Входные клеммы преобразователя частоты 220 В, источник питания;

U, V и W-это выходные клеммы преобразователя частоты, подключенные к трехфазному двигателю переменного тока.

Подробнее о нашей продукции

Технология нашей продукции

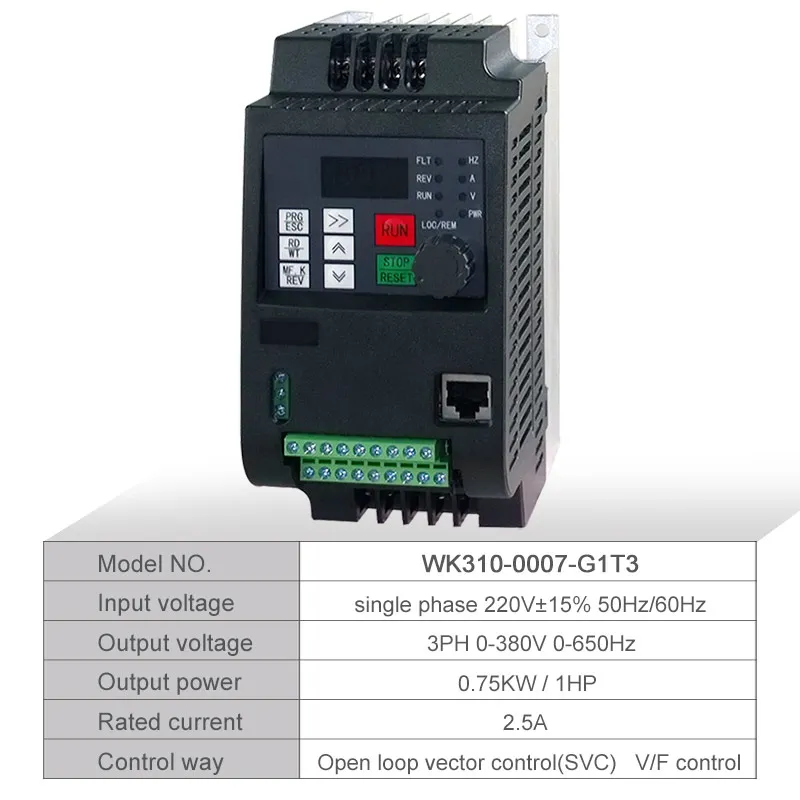

● Входные и выходные характеристики

Диапазон входного напряжения: 220 ± 15%

Диапазон входных частот: 47 ~ 63 Гц

Диапазон выходного напряжения: 0 ~ Номинальное входное напряжение

Диапазон выходных частот: 0 ~ 650 Гц

● Особенности периферийного интерфейса

Программируемый цифровой вход: 4 входа

Программируемый аналоговый вход: вход AI1: 0 ~ 10 в, вход AI2: 0 ~ + 5 В или вход потенциометра панели

Выход открытого коллектора: 1 выход

Релейный выход: 1 выход

Аналоговый выход: 1 выход, дополнительно 4 ~ 20 мА или 0 ~ 10 в

● Технические характеристики

Управление: векторное управление без PG, управление V/F

Пусковой момент: без векторного управления PG: 0,5 Гц/150% (SVC)

Коэффициент скорости: НЕТ PG векторного управления: 1: 100

Точность управления скоростью: векторное управление PG: ± 0.5% от максимальной скорости

Несущая частота: 0,5 k ~ 15,0 кГц

● Особенности

Режим настройки частоты: Цифровая настройка, аналоговая Настройка, Настройка последовательной связи, мультискоростная Настройка, настройка PID.

Функция управления PID

Функция многоскоростного управления: 8-скоростное управление

Функция управления частотой поворота

Мгновенное отключение питания без функции остановки

Функция клавиш REV / JOG: пользовательские многофункциональные клавиши быстрого доступа

Функция автоматической регулировки напряжения: при изменении напряжения сети выходное напряжение может быть автоматически поддержано постоянным

Обеспечивает до 25 видов защиты от неисправностей: перегрузки по току, перенапряжения, пониженного напряжения, перегрева, потери фазы, перегрузки и другой защиты.

● Схема проводки клеммы управления
