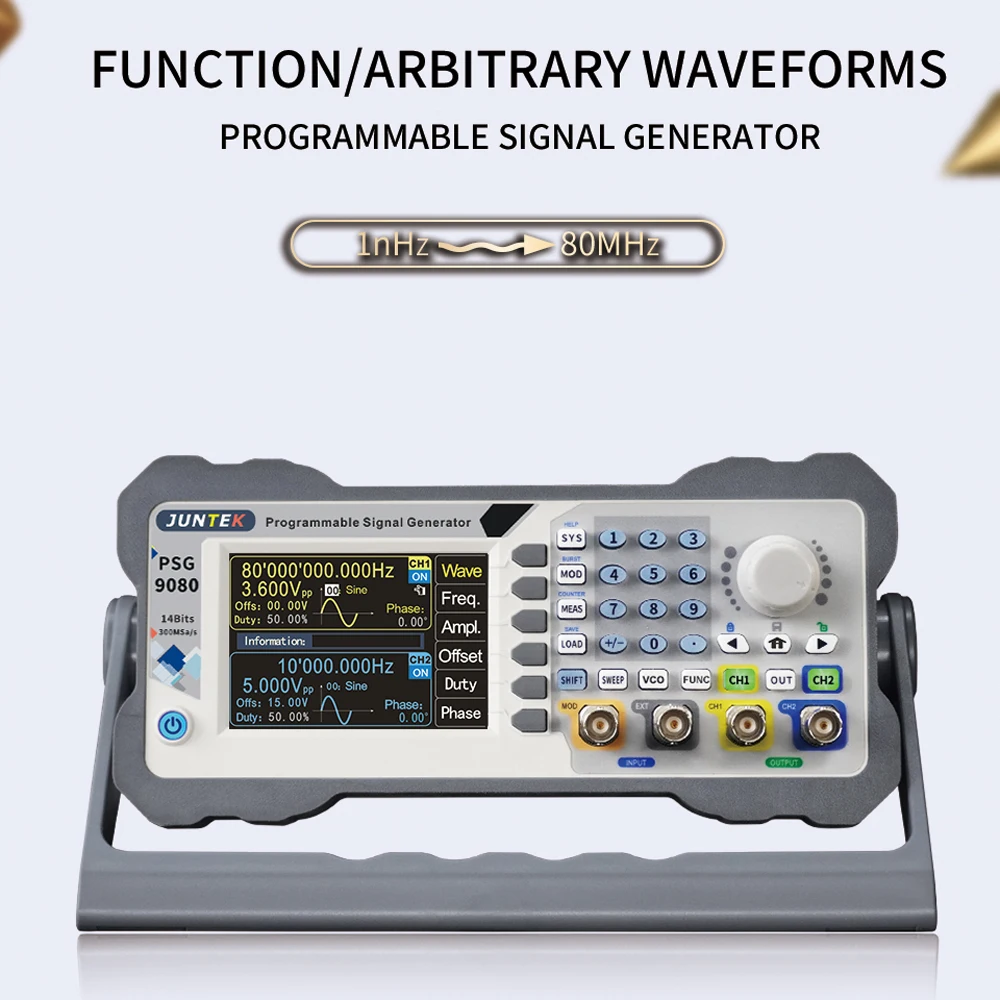

Новый 2 канальный программируемый DDS генератор сигналов произвольной формы 80 МГц

Продавец: eTool Store
227 отзыв(ов) Написать отзыв

Цена:15 132,34RUB

*Стоимость могла изменится

Количество:

Новое поступление

eTool Store

Магазина eTool Store работает с 03.08.2013. его рейтинг составлет 94.62 баллов из 100. В избранное добавили 1882 покупателя. Средний рейтинг торваров продавца 4.8 в продаже представленно 285 наименований товаров, успешно доставлено 4478 заказов. 2157 покупателей оставили отзывы о продавце.

Характеристики

Новый 2 канальный программируемый DDS генератор сигналов произвольной формы 80 МГц

История изменения цены

*Текущая стоимость 15 132,34 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"

Месяц	Минимальная цена	Макс. стоимость	Цена
Mar-18-2026	18007.12 руб.	18907.35 руб.	18457 руб.
Feb-18-2026	17856.37 руб.	18749.97 руб.	18302.5 руб.
Jan-18-2026	14981.20 руб.	15730.2 руб.	15355.5 руб.
Dec-18-2025	17553.39 руб.	18431.32 руб.	17992 руб.
Nov-18-2025	15283.44 руб.	16047.0 руб.	15665 руб.
Oct-18-2025	17250.66 руб.	18113.60 руб.	17681.5 руб.
Sep-18-2025	17099.56 руб.	17954.45 руб.	17526.5 руб.
Aug-18-2025	16948.92 руб.	17795.87 руб.	17371.5 руб.
Jul-18-2025	16797.76 руб.	17637.88 руб.	17217 руб.

Описание товара

Новый 2 канальный программируемый DDS генератор сигналов произвольной формы 80 МГц

Информация о товаре: ссылке для скачивания
PSG9080 Управление видео	//www.youtube.com/watch?v=mBVYoYjNlKo
PSG9080 Руководство пользователя	Http:/68.168.132.244/PSG9080_EN_manual.pdf
PSG9080 ПК программное обеспечение/протокол связи	Http:/68.168.132.244/PSG9080_EN_Setup.zip

PSG9080海报

产品介绍左图

产品介绍英文

PSG9080-это программируемая функция/генератор сигналов произвольной волны. Он может выводить синусоидальную волну, квадратную волну, треугольную волну, импульсную волну, произвольную волну и т. д. Частотный диапазон прибора до 80 МГц, с модуляцией, частотной разверткой, частотой измерения сигнала и функциями программирования и т. д. Он может одновременно отображать Выходные сигналы, амплитуду, фазу, Рабочий цикл и частота. Эта серия имеет отличные амплитудно-частотные характеристики, многофункциональные, высокопроизводительные, экономичные, портативные и другие характеристики обеспечивают новые варианты для образования, исследований и разработок, производства, тестирования и других отраслей промышленности.

Инструмент-это изысканный внешний вид и оснащен 3,5 дюйма с высоким разрешением Цвет ЖК-дисплей экран взять с собой новый визуальный опыт.

►Программируемый выход: Тип выходного сигнала (например, Синусоидальная волна, квадратная волна, треугольная волна, произвольная волна и т. д.), время выхода и выходной последовательности могут быть свободно разработаны для реализации автоматической работы.

►Обновление прошивки в режиме реального времени: обновление прошивки может быть обновлено в любое время, чтобы исправить ошибки или использовать для ваших особых потребностей в настройке. Нажмите соответствующую мягкую клавишу, чтобы подтвердить вход в режим обновления, и выполните обновление однокнопочной прошивки путем подключения к программному обеспечению ПК.

Регулировка напряжения: частота, амплитуда и рабочий цикл выхода могут управляться внешним аналоговым сигналом напряжения для достижения регулируемой напряжением частоты подметания, амплитуды подметания и цикла подметания, которые широко используются в промышленной отладке.

① Функция модуляции: модулированные формы сигнала могут быть выходными в одном или двухканальном канале. Модуляция: процесс добавления информации от источника сигнала к носителю, чтобы сделать его подходящим для передачи канала. Это технология, которая делает волну носителя меняться с сигналом.

►Высокая Частота дискретизации: частота дискретизации до 300MSa/s может получать больше данных о волнах за единицу времени, тем самым делая отображаемую форму сигнала более точной.

►Персональный Цвет: для того, чтобы удовлетворить индивидуальные потребности клиентов, предоставляются четыре цветовые схемы для системы. Вы можете использовать цифровые клавиши и ручку для выбора желаемого цвета системы, нажмите мягкую клавишу сохранения, чтобы сохранить выбранный цвет

►Эквивалентная производительность двухканальный выход: одинаковые или различные функциональные сигналы или сигналы произвольной формы могут быть выходными одновременно; Все параметры могут быть настроены независимо, разница в фазах между двумя каналами постоянно регулируется от 0 до 359,9 градусов; Частота сигнала может быть до 80 МГц, И выходной сигнал может быть в пределах 1 МГц до 25Vpp.

►Функция burst: Синусоидальная волна, квадратная волна, волнистая зубная волна или произвольная волна могут использоваться для генерирования сигналов burst, количество периодов постоянно регулируется между 1-1000000000

►Ширина импульса может быть точно отрегулирована: ширина импульса и время импульсного периода импульсной волны цифровой и точной регулировки, что позволяет точно установить широкий диапазон импульсных сигналов без выхода дрожания.

►Можно рисовать произвольные формы сигнала: Программное обеспечение ПК и протокол связи предоставляются бесплатно, произвольные формы сигнала могут быть нарисованы с помощью программного обеспечения ПК; Использование протокола связи может быть вторичным программированием развития; все функции инструмента могут управляться программным обеспечением ПК (инструмент также может быть завершен все операции без подключения к компьютеру.)

Модель	PSG9080
Каналы	2
Синусоидальная волна Частотный диапазон	1nHz-80MHz
Частота дискретизации	300msa/S
Характеристик формы волны
Длина волны	8192 точек/канал
Сигналов в вертикальном направлении	14 бит
Сигналов типа	Синусоидальная волна, квадратная волна, импульсная волна (рабочий цикл, ширина импульса и время цикла могут быть точно установлены), треугольная волна, восходящая пила-зубная волна, падающая пила-зубная волна, КМОП волна, уровень постоянного тока, половинная волна, полная волна, положительная ступенчатая волна, обратная ступенчатая волна, экстенциальный подъем, экстенциальное падение, Lorentz импульсная волна, Мути-звуковая волна, случайный шум волна, трапециевидная импульсная волна, раковина импульсная волна, Амплитудная модуляционная Форма волны, частотная модуляционная Форма волны и 99 групп пользовательских волновых форм.
Частотные характеристики
Синусоидальная волна Частотный диапазон	1nHz-80MHz
Прямоугольная волна Частотный диапазон	1nHz-30MHz
Треугольники волны Частотный диапазон	1nHz-50MHz
Пульсовой волны Частотный диапазон	1nHz-30MHz
TTL цифровой волновой Частотный диапазон	1nHz-20MHz
Произвольная волна Частотный диапазон	1nHz-50MHz
Длительность импульса: диапазон регулировки	5nS ~ 4S
Импульсный период диапазон регулировки	10nS ~ 40S
Частота Дискретность	1nHz
Точность частоты	± 5ppm 0 до 50 ℃
Стабильность частоты	± 3ppm в 1 год
Синусоидальная волна спектральная Чистота
Суммарный коэффициент гармонических искажений	≤ 0.5%(@ 1 кГц, 5Vpp)
Характеристики сигнала
Прямоугольная волна
Время подъема/падения	≤ 10nS
Выброс	≤ 10%
Асимметрия	≤ 0.1%
Пандус и треугольной формы волны
Нелинейность	≤ 1% (менее 1 МГц)
Асимметрия	≤ 1% (менее 1 МГц)

Пульсовой волны
Импульсный Ширина	5nS ~ 4S
Период импульсов	10nS ~ 40S
Рабочий цикл	0.01%-99.99%
Рост/падающий	≤ 10nS
Выброс	≤ 10%
Произвольная волна
Длина волны	8192 точек (8K точек)
Разрешение по вертикали	14 бит
Минимальный рост/время осени	≤ 10nS
Выброс	≤ 10%
Произвольный волновой номер нелетучего хранения	99

Выход характеристики
Амплитуда
Диапазон амплитуды	Frequency≤ 1 МГц	1 МГц ≤частота <11 МГц	11 МГц ≤частота <60 МГц	60 МГц ≤частота <80 МГц
	2mVpp ~ 25Vpp	2mVpp ~ 10Vpp	2mVpp ~ 5Vpp	2mVpp ~ 3.6Vpp
Разрешение амплитуды	1mVpp
Амплитуда стабильности	± 1% ± 1 mVpp (@ 1 kHz,>10 mVpp)
Амплитудно-это действительно плоский экран	± 1% (0.1дб)<10 МГц ± 2% (0.2дб)<10 МГц ~ 50 МГц ± 10% (0,9дб)<50 МГц ~ 70 МГц ± 20% (1,9 дБ)<70 МГц ~ 80 МГц

Смещение постоянного тока
Офсетная печать диапазон регулировки	-9,99 V-15,00 V
Офсетная печать Разрешение	0,01 V

Фазы характеристики
Фазы диапазон регулировки	0-359,99
Фазы разрешение	0,01

Выходного сигнала
Выход сопротивление	50Ω (обычная)
Защита	Защита от короткого замыкания
Модуляция характеристики
Тип модуляции	AM, FM, PM, ASK, FSK, PSK, PWM, Burst

AM
Переносной волной	Синусоидальная волна, квадратная волна, пила-Зуб Волна, произвольная волна (за исключением постоянного тока)
Модуляции источник сигнала	Внутри/вне
Модулированная волна	Синусоидальная волна, квадратная волна, пила-Зуб Волна, шум, произвольная волна
Глубина модуляции	0% до 200%
Частота модуляции	От 1 МГц до 1 МГц
FM
Переносной волной	Синусоидальная волна, квадратная волна, пила-Зуб Волна, произвольная волна (за исключением постоянного тока)
Модуляции источник сигнала	Внутренний/внешний
Модулированная волна	Синусоидальная волна, квадратная волна, пила-Зуб Волна, шум, произвольная волна
Частота модуляции	От 1 МГц до 1 МГц
Отклонение частоты	0,1 Гц до 10 кГц
PM
Переносной волной	Синусоидальная волна, квадратная волна, пила-Зуб Волна, произвольная волна (за исключением постоянного тока)
Модуляции источник сигнала	Внутренний/внешний
Модулированная волна	Синусоидальная волна, квадратная волна, пила-Зуб Волна, шум, произвольная волна
Отклонение фазы	От 0 до 360 °
Частота модуляции	От 1 МГц до 1 МГц
Спросить
Переносной волной	Синусоидальная волна, квадратная волна, пила-Зуб Волна, произвольная волна (за исключением постоянного тока)
Модуляции источник сигнала	Внутренний/внешний
Полярности	Положительный и отрицательный
Скорость	От 1 МГц до 1 МГц

Спросить амплитуда	0% до 200%
FSK
Переносной волной	Синусоидальная волна, квадратная волна, Пила зубная волна, произвольная волна (за исключением постоянного тока)
Модуляции источник сигнала	Внутренний/внешний
Модулированная волна	50% импульсная волна рабочего цикла
Полярности	Положительный и отрицательный
Скорость	От 1 МГц до 1 МГц
Методу частотных скачков	0,1 Гц до 80 МГц

PSK
Переносной волной	Синусоидальная волна, квадратная волна, Пила зубная волна, произвольная волна (за исключением постоянного тока)
Модуляции источник сигнала	Внутренний/внешний
Полярности	Положительный и отрицательный
Скорость	От 1 МГц до 1 МГц
PSK фазы	От 0 до 360 °
PWM
Переносной волной	Пульсовой волны
Волна инверсии	Регулярные и обратная
Период импульсов	0.01uS до 40S
Импульсный Ширина	0.001uS для 4S

Взрыв
Холостого хода	Нулевое положение, положительный максимум, отрицательный максимум
Метод	Однократная, автоматическая
Источник запуска	Ручной взрыв, CH2 burst, внешний burst (AC), внешний burst (DC)
Номер импа Ульс	1-1000000000
Измерение и счетные функции
Режим измерения
Измерение по функции	Частота, положительная и отрицательная ширина импульса, период, рабочий цикл
Способ связи	Постоянный ток, переменный ток,
Время ворот	0,001 S-10,000 S
Режим измерения	Низкая частота, высокая частота
Диапазон измерения частоты	1 Гц ~ 100 МГц
Вход сигнала Диапазон амплитуды	2Vpp ~ 20Vpp
Период измерения	10nS ~ 4S
Импульсный Ширина	4S
Рабочий цикл диапазон измерений	0.01% ~ 99.99%
Подсчитывая режим
Диапазон измерений	0-4294967295
Способ связи	Напряжение постоянного и переменного тока муфта
Рассчитывать режим	Руководство по эксплуатации

Внешней модуляции характеристики входа
Вход сигнала Диапазон амплитуды	0 ~ 3Vpp
Вход сигнала Частотный диапазон	Постоянного тока ~ 20 кГц
Сканирование характеристики
Развертки канала	CH1 или CH2
Переносной волной	Синусоидальная волна, квадратная волна, пила-Зуб Волна, произвольная волна (за исключением постоянного тока)
Функция развертки	Частота развертки, амплитуда развертки, обязанность развертки
Режим развертки	Линейный, логарифмической
Развертки направление	Увеличение, уменьшение, Круглый ход
Включение/выключение с одной кнопкой на конце частотных	В соответствии с верхней и нижней границами соответствующей частоты перевозчика
Включение/выключение с одной кнопкой на конце амплитуда	В соответствии с верхней и нижней границами соответствующей амплитуды перевозчика
Старт/конец рабочего цикла	В соответствии с верхней и нижней границами соответствующего цикла несущей обязанности
Время развертки	0,01 S-640S

Напряжение Управлением по характеристикам
Напряжение канала управления	CH1 или CH2
Переносной волной	Синусоидальная волна, квадратная волна, пила-Зуб Волна, произвольная волна (за исключением постоянного тока)
Напряжение функция управления	Частотный контроль, контроль амплитуды и контроль рабочего цикла
Режим развертки	Линейный, логарифмической
Включение/выключение с одной кнопкой на конце частотных	В соответствии с верхней и нижней границами соответствующей частоты перевозчика
Включение/выключение с одной кнопкой на конце амплитуда	В соответствии с верхней и нижней границами соответствующей амплитуды перевозчика
Старт/конец рабочего цикла	В соответствии с верхней и нижней границами соответствующего цикла несущей обязанности
Напряжение управления Напряжение диапазон	0V-5V, отправная точка и конечная точка могут быть установлены произвольно

Возможности программирования
Режим программирования	Ввод в эксплуатацию,
Коробка для хранения	P00-P19
Программирование номер	00-99
Время программирования	Время программирования с одним серийным номером 0-99S
Общие подсчета Технические характеристики
Дисплей
Экран	3,5 дюймов TFT цветной ЖК-дисплей дисплей
Разрешение	320*480
Цвет	64K true color
Магазин и нагрузки
Количество	100 групп
Расположение	От 00 до 99 (по умолчанию загружается информация о месте хранения 00)

Интерфейс
Интерфейс метод	USB к последовательный интерфейс
Расширение портов	Последовательный порт с режимом уровня TTL, удобный для вторичного развития
Связь скорость	Стандартный 115200BPS
Протокол	С помощью командной строки протокол открыт

Мощность питания
От сети переменного тока	Напряжение питания	85 В-264 в, 47-63 Гц
	Мощность потребления	Меньше, чем 30W
	Предохранитель	250VAC,T3.15A
Разъем питания постоянного тока	Напряжение/ток	DC5V ± 0,5 V 3A

Защита окружающей среды
Температура	0 ~ 40 ℃
Влажность	Влажность: <80%

性能优势1

性能优势2

性能优势3

优势4

优势5

优势6 优势7

优势8 优势9

产品展示

PSG9080产品展示_看图王

1. Генератор сигналов 2. Кабель питания

3.BNC штекер тестового провода 4.USB кабель для передачи данных

5.BNC на зажимы типа «крокодил» 6. Быстрый запуск
