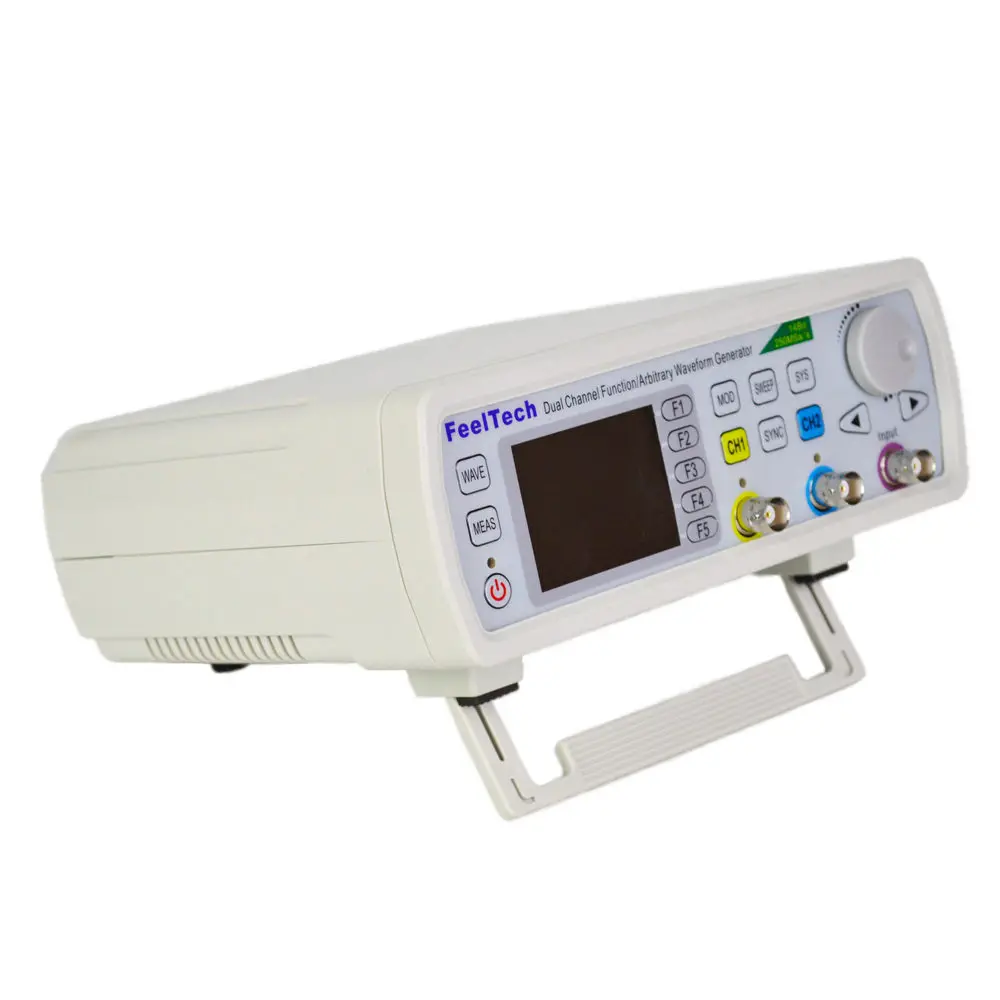

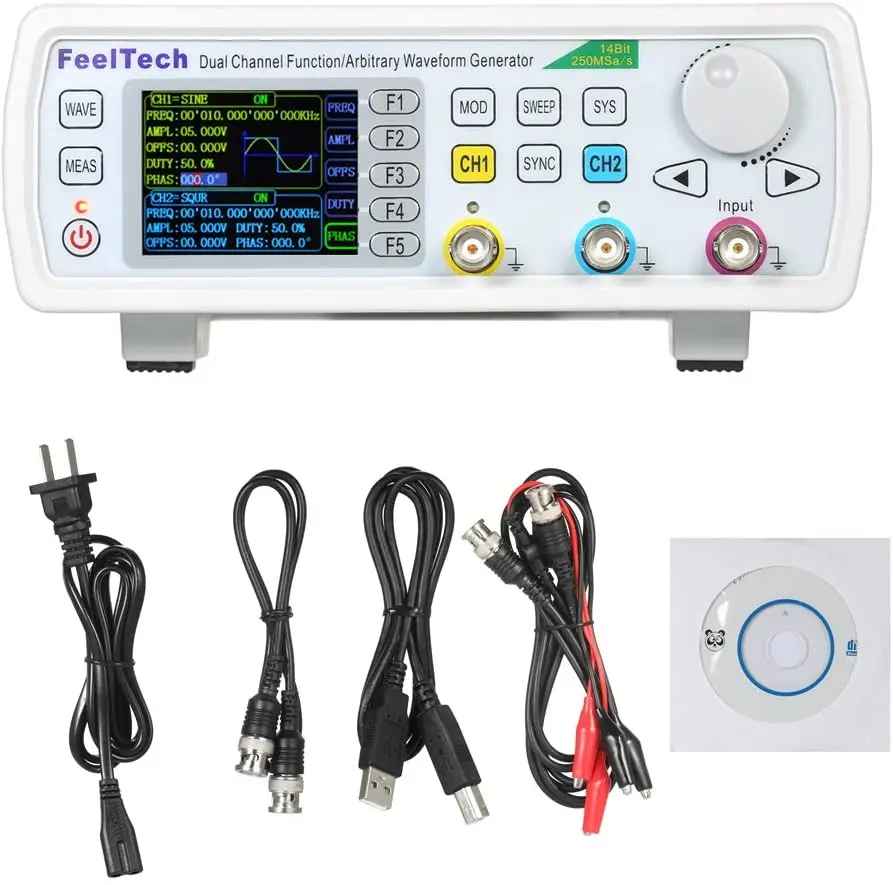

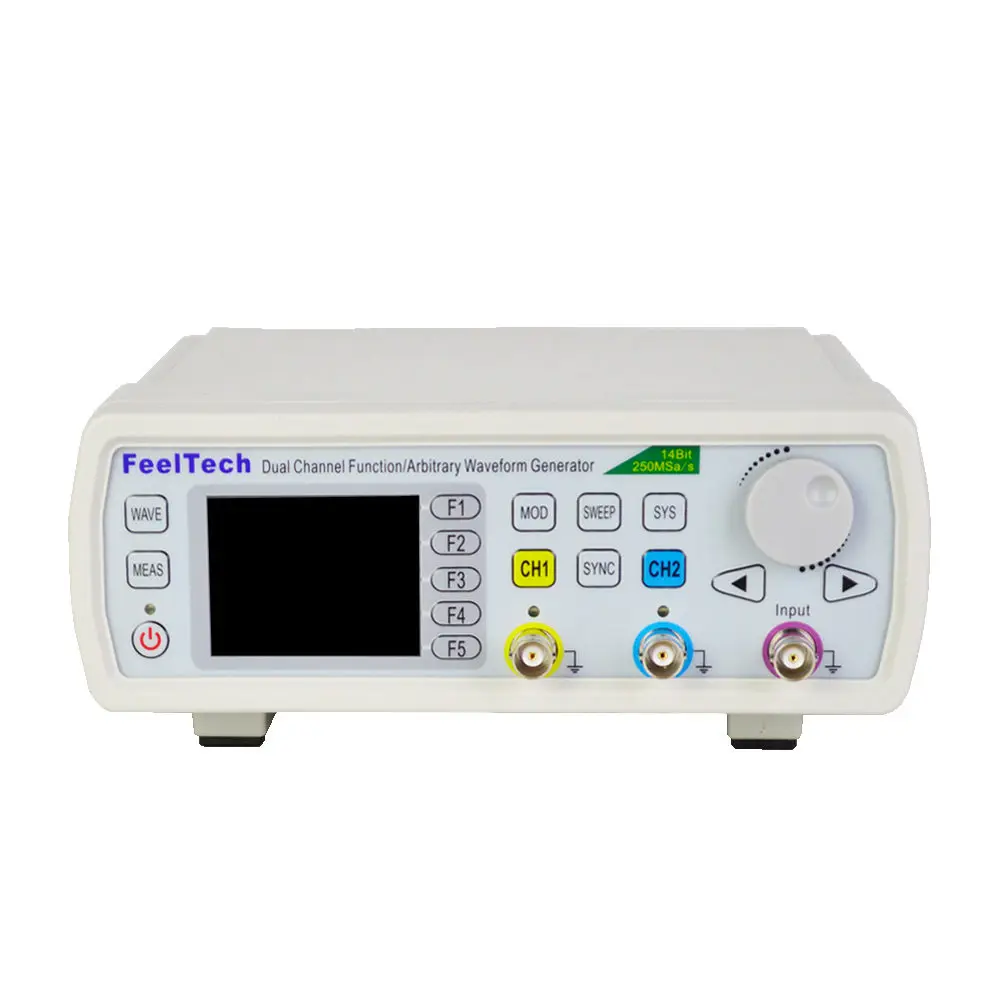

Генератор сигналов произвольной формы двухканальный DDS-измеритель частоты 60 МГц

Частота

Модель

FY6600-12M

FY6600-30M

FY6600-50M

FY6600-60M

Синусоидальный

0 ~ 12 МГц

0 ~ 30 МГц

0 ~ 50 МГц

0 ~ 60 МГц

Площадь

0 ~ 12 МГц

0 ~ 25 МГц

0 ~ 25 МГц

0 ~ 25 МГц

Пандус/треугольник

0 ~ 12 МГц

0 ~ 20 МГц

0 ~ 20 МГц

0 ~ 20 МГц

Импульсный

0 ~ 12 МГц

0 ~ 20 МГц

0 ~ 20 МГц

0 ~ 20 МГц

TTL

0 ~ 12 МГц

0 ~ 20 МГц

0 ~ 20 МГц

0 ~ 20 МГц

Случайный

0 ~ 12 МГц

0 ~ 20 МГц

0 ~ 20 МГц

0 ~ 20 МГц

Разрешение

1 мкГц (0,000001 Гц)

Точность

± 20ppm

Стабильность

± 1ppm/ 3 часа

Импеданс

50Ω ± 10% (типичное)

Диапазон фаз

0~359.9°

Разрешение фазы

0.1°

Характеристики формы волны

Формы волн

Синусоида, квадрат (рабочий цикл регулируется), импульс (ширина может быть установлена точно), треугольник/пандус, подъемная пила, падающая пила, CMOS, четыре канала TTL, постоянный ток, полуволна, полная волна, положительный шаг, обратный шаг, положительный Экспонент, обратный Экспонент, ИМП ульс Лоренц, мультитон, шум, электрокардиограмма (ЭКГ), трапециевидный импульс, импульсный импульс Sinc, узкий импульс, гауссовый белый шум, AM, FM и другие 64 набора формы сигнала, определяемой клиентом.

Длина волны

8192 точек

Частота дискретизации

250 Мвыб/с

Вертикальное разрешение

14 Биты

Синусоидальный

Гармоническое подавление

≥ 45 дБн (<1 МГц);≥ 40 дБн (1 МГц ~ 20 МГц);

Общее гармоническое искажение

<0,8% (20 Гц ~ 20 кГц, 0 дБм)

Площадь

Время подъема/падения

≤ 10 нс (VPP<5 В)

Перегрузка

≤5%

Рабочий цикл

0.1%~99.9%

Пилообразный

Линеарность

≥ 98% (0,01 Гц ~ 10 кГц)

Выходные характеристики

Амплитуда

Частота ≤ 10 МГц: 1 мВпп ~ 20В ПП;
10 МГц <частота ≤ 30 МГц: 1 мВ/с ~ 10 В/с,
Частота> 30 МГц: 1 мВ ~ 5В п.

Разрешение амплитуды

1 мВ

Стабильность амплитуды

± 0,5%/5 часов

Плоскостность амплитуды

± 5%(<10 МГц);± 10%(>10 МГц);

Выход формы волны

Импеданс

50Ω ± 10% (типичное)

Защита

Все каналы могут работать более 60 секунд при коротком замыкании нагрузки.

Смещение постоянного тока

Диапазон смещения

Частота ≤ 30 МГц: ± 10 В; Частота> 30 МГц: ± 2,5 В

Разрешение смещения

1 мВ

Выход TTL

Электрический уровень амплитуды

> 3впп

Вентилятор-выход

> 8 ТТЛ НАГРУЗКА

Время подъема/падения

≤ 10 нс

Выход CMOS

Низкий электрический уровень

<0,3 В

Высокий электрический уровень

1 В ~ 10 В

Время подъема/падения

≤ 20 нс

Внешнее измерение

Измеритель частоты

Диапазон

0,01 Гц ~ 100 МГц

Чувствительность

Время ворот 3 ранга (1С, 10С, 100С) регулируемого

Счетчик

Диапазон

0-4294967295

Муфта

Постоянный, переменный ток

Рабочий режим

Руководство

Диапазон входного напряжения

2Vpp ~ 20Vpp

Измерение ширины импульса

Разрешение 5 nS. Максимум. 10S

Измерение периода

Разрешение 5ns，Максимум. Лимит 10 с

Подметание

Тип развертки

Линейный или логарифм

Объекты развертки

Частота, амплитуда, смещение, рабочий цикл

Время развертки

0,01 S ~ 999,99 S/шаг

Вход ГУН

0 ~ 5 В

Объекты ГУН

Частота, амплитуда, смещение, рабочий цикл

Диапазон параметров

Начальное положение и положение отделкой можно установить произвольно.

Диапазон развертки

Определено настройкой параметров.

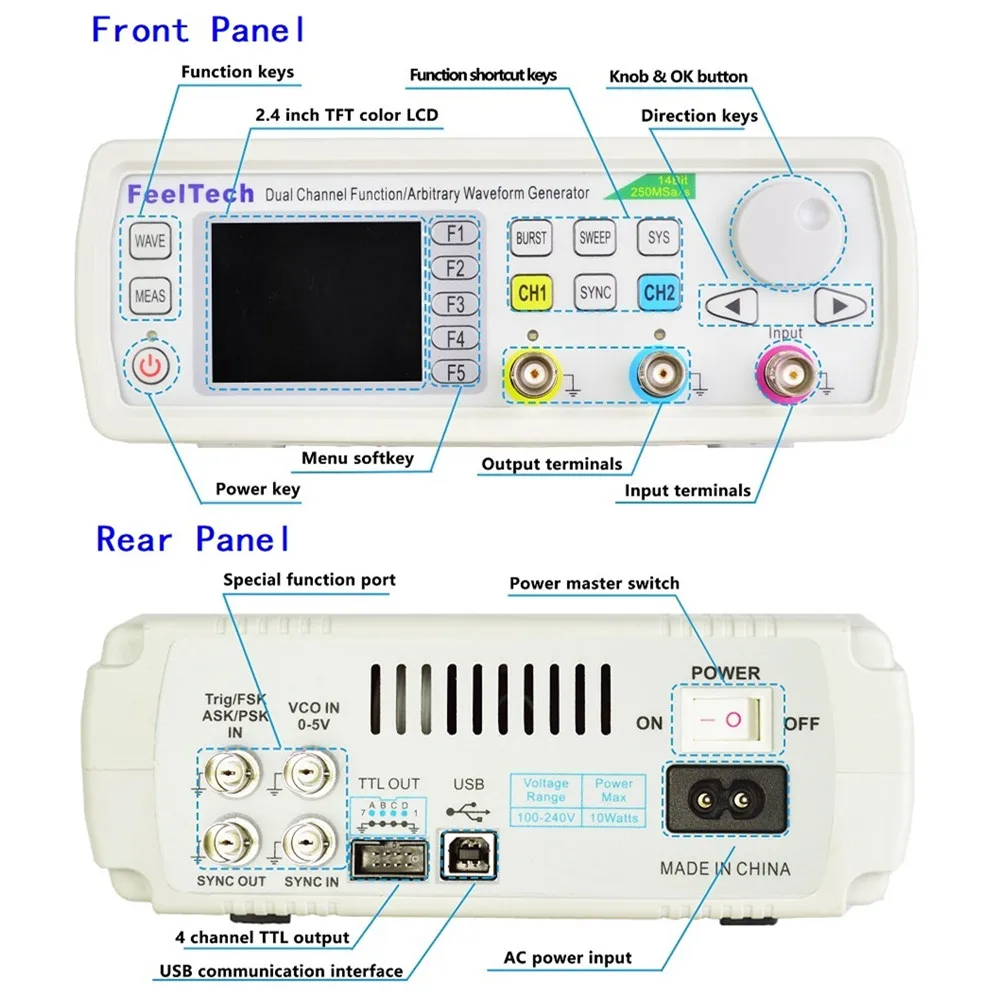

Общие характеристики

Дисплей

Режим

2,4-дюймовый цветной ЖК-дисплей TFT.

Сохранить & Загрузить

Сумма

20

Должность

01 TO20 (01 для значения по умолчанию)

Интерфейс

Тип

USB-последовательный интерфейс.

Скорость связи

9600 бит/с (промышленный стандарт)

Протокол

Режим командной строки, протокол полностью открыт.

Мощность

Напряжение
Диапазон

AC100V ~ 240V

Техника

SMD, LSI, надежный и прочный

Зуммер

Может быть включен/выключен с помощью настройки.

Управление

Кнопки и ручка непрерывно.

Защита окружающей среды

Темп.: Влажность 0 ~ 40 ℃: ﹤ 80%

Размер

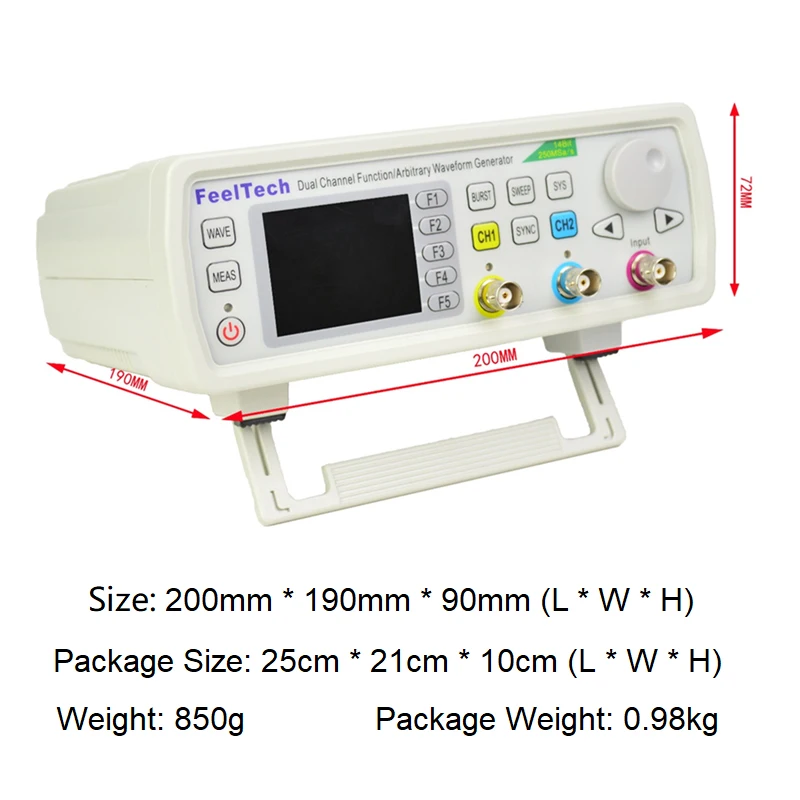

200 мм (длина) × 190 мм (ширина) × 90 мм (высота)

Вес

Машина (700 г), принадлежности (150 г)
