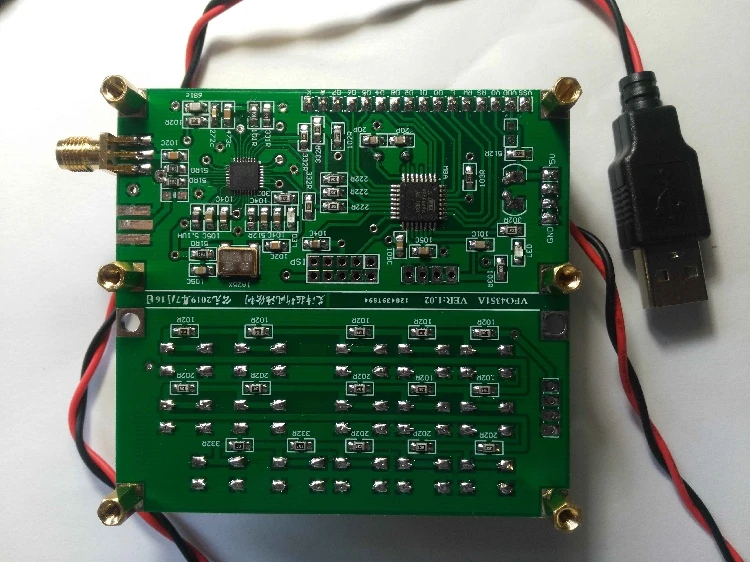

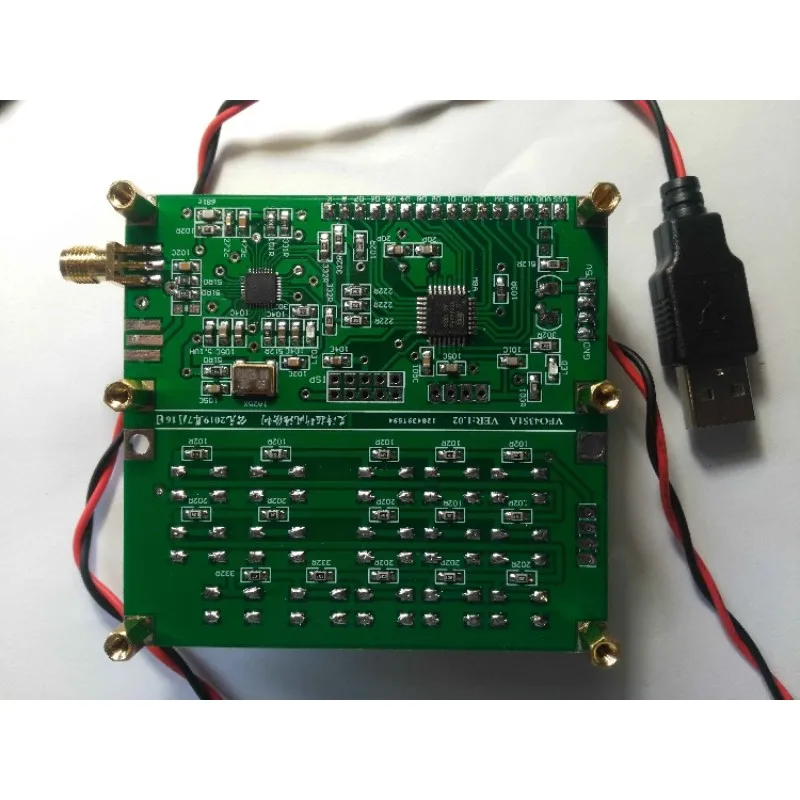

Это новая партия со значениями компонентов, отмеченными на плате для справки или обслуживания.

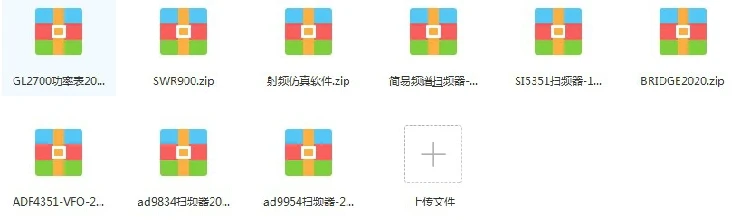

Загрузить самодельные материалы (схемы платы, изображения, программное обеспечение, непосредственно скомпилированный MCU исходный код) Baidu Netdisk 30 января 2020:

Ссылка://pan.baidu.com/s/1C26fPSkqXQFSD3RpJvSWZQ

Схема платы составлена с помощью AD10; Нижний слой микроконтроллера составлен с помощью cvavr. Загрузка сетевого диска Baidu неудобна, поэтому свяжитесь с Aliwangwang на компьютере и загрузите его на Aliwangwang.

! Обратите внимание:30 мая 2020 года был загружен нижний слой нового одночипного микрокомпьютера, И была изменена ситуация, когда при нажатии кнопки «C» для сброса все пошаговый регистр не был сброшен. Загруженный общий сжатый файл"ADF4351-VFO-2020.zip".

Этот ADF4351-VFO источник-источник часов. Источник часов является наиболее основным и наиболее часто используемым практическим инструментом для измерения. Нет двух. Его роль: предоставление известных условий и условий для измерения. И это почти сердце всех инструментов. Это очень экономично, и цена очень низкая.

По сути, этот источник сигнала является преобразователем формы энергии, который преобразует электрическую энергию (кинетическую энергию) в электромагнитные волны (излучение энергии). То, что я хочу сказать: различные формы энергии (хотя все они имеют слово «Электрический» в своих именах), содержание и методы исследования отличаются, hehe.

В соответствии с формой выходного сигнала, обычно используемые осцилляторы VFO часов примерно делятся на два типа:

1. Традиционный пусковой выход, выход квадратной волны с коэффициентом пошлины 1:1. Простая структура (PLL состоит из справочных часов, Делителя Частоты и ворот XOR плюс отзывы о низких частотах), выход VCO выводится через Группу делителей частоты, выходной частотный диапазон большой, можно использовать множество гармонических компонентов, выходная мощность в пределах выходной полосы уровень (напряжение) немного колеблется. Текущий типичный чип: ADF4351, произведенный американскими аналоговыми устройствами

2. Цифровой синтезированный DDS, DAC выход, выход «Синусоидальная волна» (обычно считается, что с точки зрения эффективной амплитуды напряжения (Vrms), гармоническое подавление более 70 дБ, или с точки зрения мощности (мВт). Если он превышает 35 дБ, мы называем выходную синусоидальную волну). Здесь следует отметить, что некоторые высокочастотные DDS в полосе пропускания не соответствуют описанию вышеуказанной синусоидальной волны во всех точках, то есть, гармоническое подавление составляет менее 70 дБ. Из осциллографа Синусоидальная волна кривая, но она немного влияет на общие измерения. Типичные чипы на рынке: AD9834 и AD9954, произведенные американскими аналоговыми устройствами

Из осциллографа даже два прилегающих синусоидальных цикла не совсем одинаковы в математическом плане. Они проявляются в интервальной погрешности частотной волны и различных jitters, которые, похоже, модулируются чем-то. Это «какая» Частотная Область можно рассматривать как «Фазовый шум», что является соотношением вероятность физического частотного распределения частотных точек в математическом плане. Стабильность частоты обратно пропорциональна фазовому шуму.

Мощность питающее напряжение: DC 4,5 V-5,5 V, обратите внимание на то, что эта машина не имеет встроенный регулятор напряжения блока, и не должен поставить Мощность над диапазон напряжения

Сила тока:<25 мА

Ток излучения:<150 мА

Выходное сопротивление: 50 Ом

Диапазон выходной частоты: 35 МГц --- 4000 МГц

Шаг выхода: 1 кГц --- 8 кГц

Выходная мощность: -1dBm(W)@ 150 МГц (абсолютное значение испытательной мощности) около 1 милливатт

Основные компоненты: avr mega8 микроконтроллер, очень рентабельный микроконтроллер, на тонком каблуке; Низкопрофильная версия обычно используется m16, а также 2,56 v напряжение источника в периферийных АЦП.Это недоступно для других микроконтроллеров среднего диапазона.

Adf4351, традиционные VCO + PLL + 6 комплектов высокоскоростных бистабильных цепей, подключенных в серии. Выход черезПолученный методом деления частот, выход представляет собой квадратную волну, но основная Амплитуда волн не сильно изменяется.

Этот продукт использует микрокомпьютер с одним чипом в качестве ядра, что значительно упрощает дизайн, сокращает время разработки, экономит затраты, является простым, надежным и практичным.Обеспечить источник сигнала для пути переменного тока устройства под испытанием, анализ амплитудных характеристик частоты пути переменного тока и обратите внимание на сопротивление устройства под испытанием.

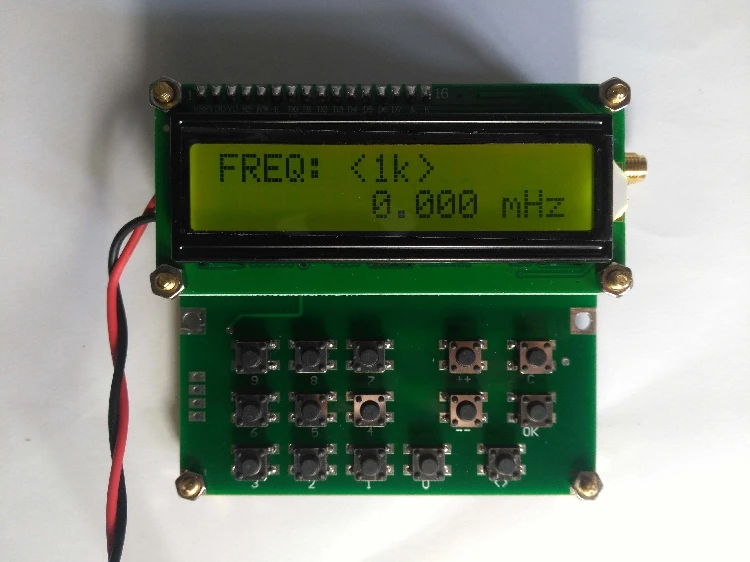

Операционная клавиатура этого продукта состоит из 15 клавиш ppt, 10 цифровых клавиш от 0 до 9 и клавиш «+ +» и «-» используются для регулировки частоты, А также производим поведение на выходе.Короткое нажатие кнопки «+ +» или «--» для увеличения или уменьшения 1 кГц, когда исходная частота Выходная. Нажмите и удерживайте кнопку «+ +» или «--» более 1 секунды для непрерывного увеличения или уменьшения.Режим сканирования-1 кГц на 35 МГц ~ 138 МГц; 10 кГц на 138 МГц ~ 550 мгц; И 100 кГц на 550 МГц ~ 4000 МГц.Чтобы завершить сканирование, просто нажмите кнопку «+»-«-» или кнопку «ok». Клавиша «ok»-это клавиша управления выходом. Нажмите один раз, чтобы запустить, и нажмите еще раз, чтобы остановить запуск.Действие запуска, вызванное «+ +» или «--», необходимо дважды нажать «OK», чтобы завершить действие запуска. Когда этот продукт имеет выходное излучение, верхняя правая часть экрана дисплея«>» Появится в углу, и клавиша «C» завершит передачу и вернет частоту к нулю.

Шаг «<>» ключ используется для непрерывного сложения и непрерывного вычитания режима сканирования для легкой регулировки, шаг выбора цикла «1K», «10K», «100K», "1 м", хотя и не очень полезно, но это небольшое улучшение, оригинал 1. 01 доска для получения точного результата нужно всего лишь запаять, 3,3 k резистор и PPT нажатием кнопки на клавиатуре, чтобы завершить улучшение (сравните доска схема клавиатуры, это очень просто) А затем купите AVR ISP линию загрузки на Taobao, чтобы установить новый микроконтроллер, просто загрузите нижний слой. Есть новый исходный код нижнего слоя и. Шестигранный файл на сетевом диске, и предохранитель бит C9EF хорош.

Новый нижний слой LCD1602 по умолчанию «<1k>» инструкции по шагу, нажмите кнопку «<>», там будет 4 вида шаговых состояний могут быть выбраны циклически.

Простое применение источника сигнала часов:

Источник сигнала часов имеет только выход, и для воспроизведения необходим инструмент обнаружения входного сигнала.

RTLSDR-очень забавный радиоприемник программного обеспечения. Потому что это массовое производство, цена не такая высокая, как 40 юаней, и она имеет хорошую поддержку компьютерного программного обеспечения. Короче говоря, это весело и не дорого.

Он может измерять ширину полосы пропускания только Ширина канала (приблизительно менее 2 мегабайт полосы пропускания канала) в основном вызвана низкой выборкой. В режиме реального времени выборка может видеть отклонение частоты сигнала, такого как голосовое «дрожание» fm-вещания.

Диапазон передачи канала составляет 24 МГц --- 1766 МГц. Основной целью платы смесителя является расширение диапазона передачи этого канала. Метод является относительно простым --- смешивание.

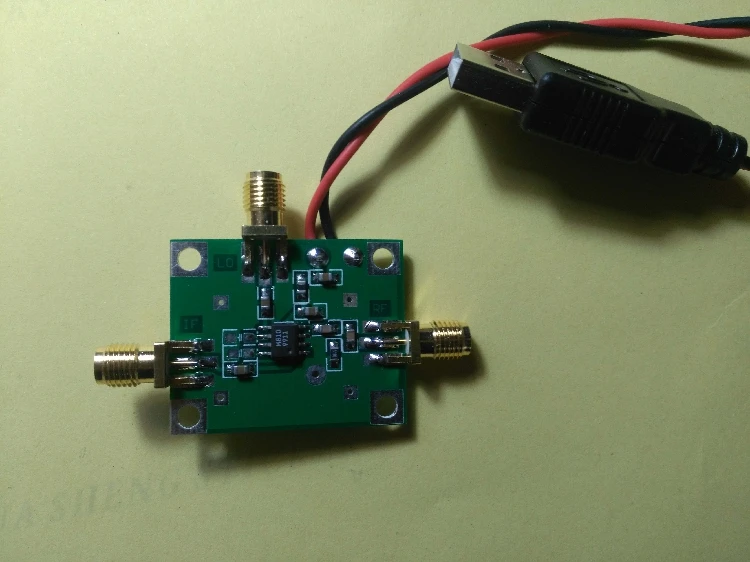

Легко сделать миксер самостоятельно. Используемый чип множителя: IAM81008.

Напряжение питания: 5 в пост. Тока

Ток источника питания: 15 мА

Входная мощность LO: более-5 дБм, диапазон входных частот: 50 МГц ----- 5000 МГц

Частотный диапазон ВЧ входного сигнала: 50 МГц ---- 5000 МГц

Если Диапазон выходной частоты: DC ---- 1000 МГц

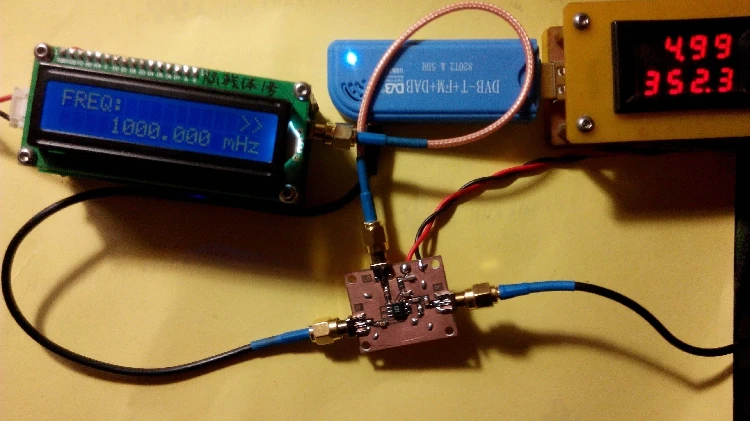

Вышеуказанное изображение непосредственно выше: как правило, возможно прямое питание от компьютера USB, а напряжение USB должно быть больше 4,85 в. Мой компьютер

Выходное напряжение USB 5,15 в

После подключения ток довольно большой. Мой ссамозакрывающийся крафт-USB напряжения и тока метр свидетельствует о том, что напряжение опускается до 4,99 v RTLSDR. RTLSDR на самом деле

Используемый ток составляет 270ма (действительно большой), но перемычки сигнала имеют одинаковую поверхность, и некоторые из исходного тока VFO также взяты из амперметра, таким образом, ток на картинке 352mA

Используйте самодельный простой источник сигнала ADF4351 (источник VFO) для вывода 1000 МГц и Смешайте с локальным fm-сигналом 100,3 МГц, полученным внешней антенной, В соответствии с тригонометрической функциональной интеграцией и формулой разницы

Разница в сумме угловой частоты на самом деле разница в сумме частоты, разница в частоте 1000-100,3 = 899,7 МГц, а общая частота 1000 + 100,3 = 1100,3 МГц, затем сигнал fm-станции 100,3 МГц можно увидеть на частоте 899,7 МГц.

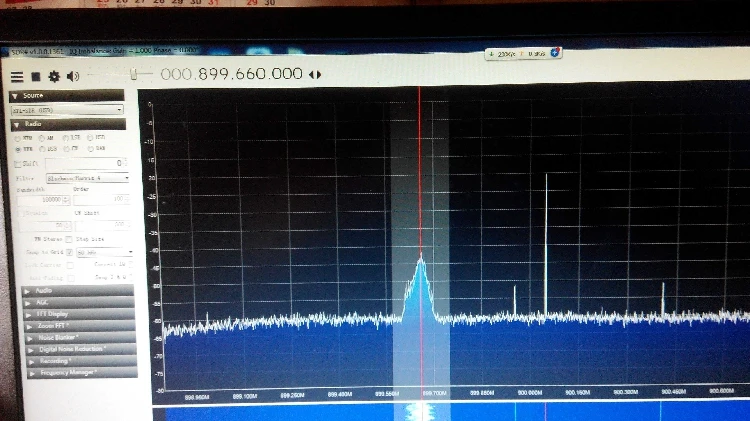

На частоте 899,66 МГц я увидел отклонение частоты биения локальной fm-станции 100,3 МГц. Миксер был довольно прост в использовании, и рассказ Юань куоченга пришел от динамика.

Просто используйте этот метод смешивания, чтобы увидеть сигнал Wi-Fi моего дома. Wi-Fi канал 2,4G --- 2,5G, и VFO установлен до 2000 МГц. Затем вы должны увидеть аналогичные колебания данных FM сигнала на 400 МГц-500 МГц, но просто посмотрите на это. Небольшое общее колебание фона в определенном канале, похоже, не удалось. Проверьте причину онлайн, фоновый шум этой машины больше-60 дБм, и сигнал WiFi обычно составляет около-60 дБм.

Кроме того, полоса пропускания одного канала Wi-Fi составляет 5 МГц, а пропускная способность выборки в канале RTLSDR составляет менее 2 м, что не так узко, как Частотный офсетный сигнал fm-станции. Причина такая же. Вы можете играть как я. Если вы хотите проверить WiFi, вы должны подумать об этом. Я думаю, что в мире нет ничего сложного, до тех пор, пока мозг широко раскрыт, и есть много способов оценить дешево. Большинство стартапов, как правило, имеют мало ресурсов (папа плохой и имеет небольшие деньги"Тщательно,Работайте над мышцами и питайте кожу"Ren Zhengfei переводится в «Когда мышь работает»), Даже не думайте о покупке местного тирантного инструмента «Итальянская пушка», есть только один способ использования вашего мозга.

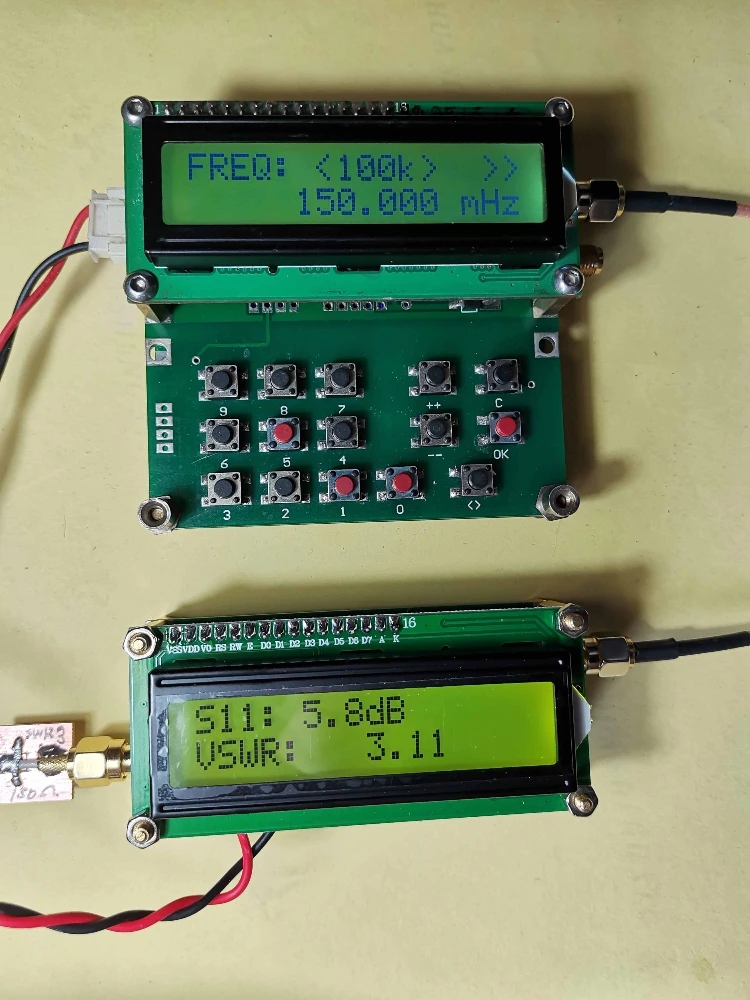

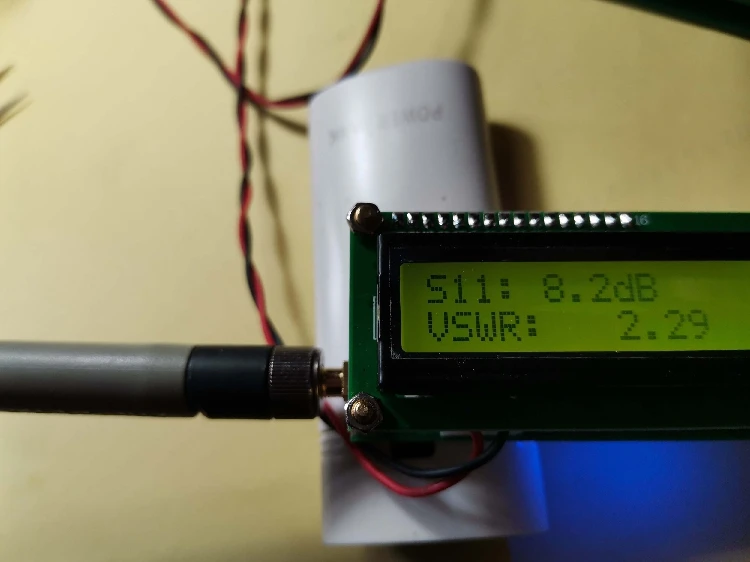

Используйте самоизготовленный стоячий измеритель соотношения волны для измерения коэффициента стоящей волны антенны: сначала откалибруйте стоящий измеритель соотношения волны,

Повторно антенна

Чип ADF4351 очень забавный, некоторые пользователи спрашивали, можно ли модулировать выходной сигнал? Конечно, я сообщу вам, как внести изменения, если дом будет удерживаться во время этой пандемии.

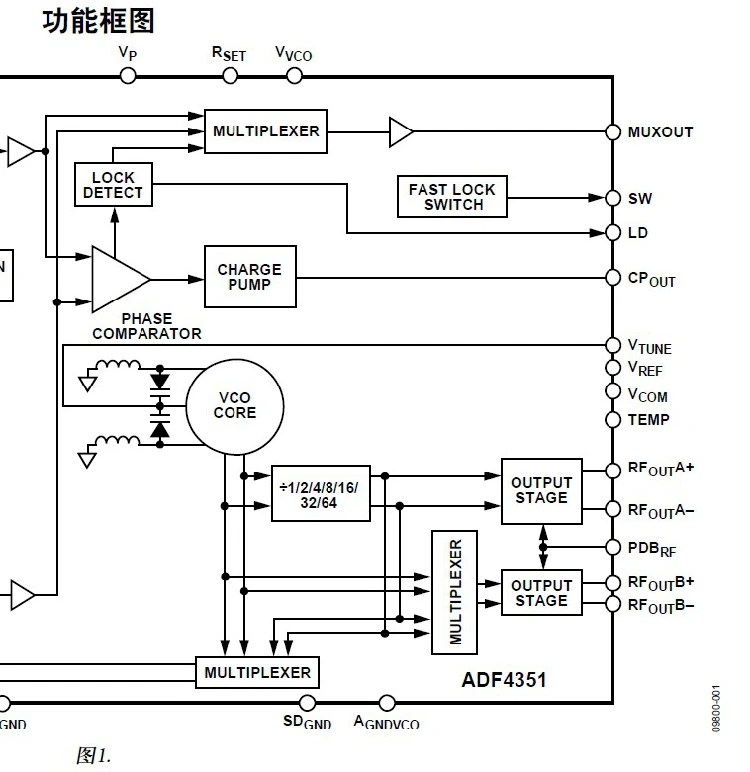

Сначала посмотрите на функциональную схему блока ADF4351, как показано на рисунке, VCO непосредственно подключен к контакту Vtune является частотно-селективной сетью, состоящей из диодов varactor. Просто добавьте сигнал модуляции к контакту Vtune.

Выше:

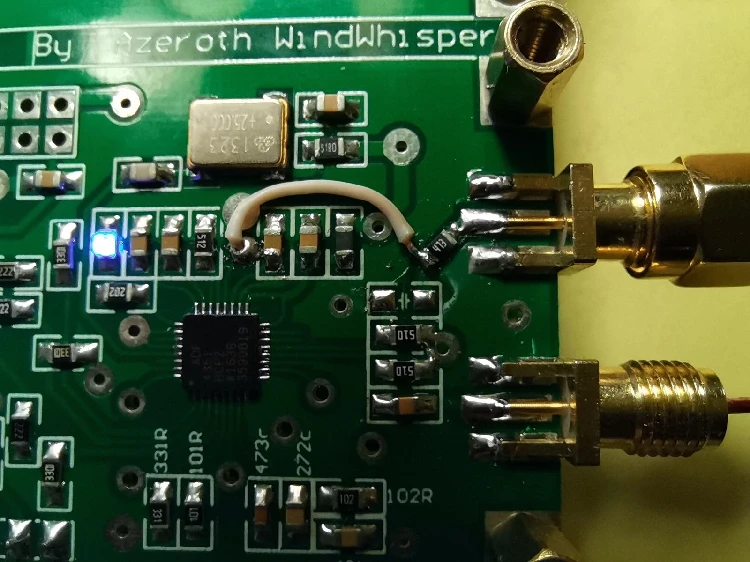

Измените печатную плату, как показано на рисунке,

Введенный звуковой сигнал (модуляционный сигнал) не может быть слишком большим, основной Частотный замок не может быть изменен, и резистор 473 подключен в серии.

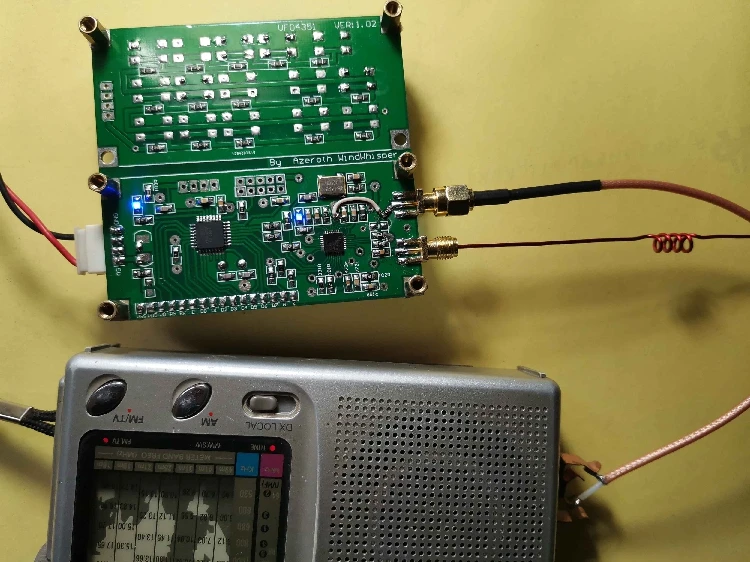

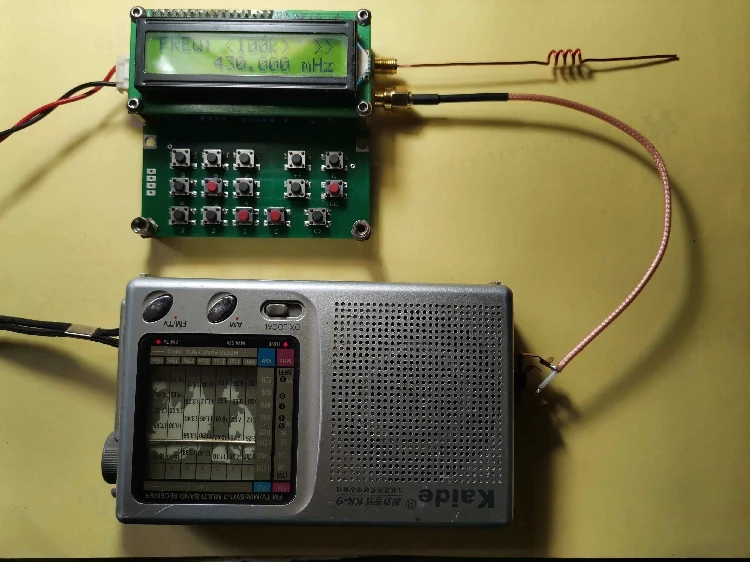

Дайте ему попробовать

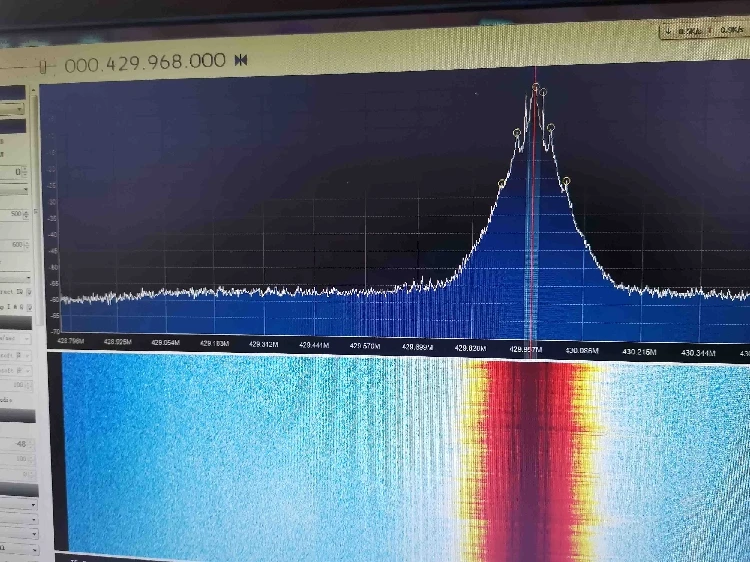

Я также использую RTLSDR для получения, и посмотреть, может ли он быть получен, эффект хороший, принимающий стандарт изменен на NFM.

Небольшое волшебное изменение завершено, эффект не очень хороший, hehe, это принцип.
