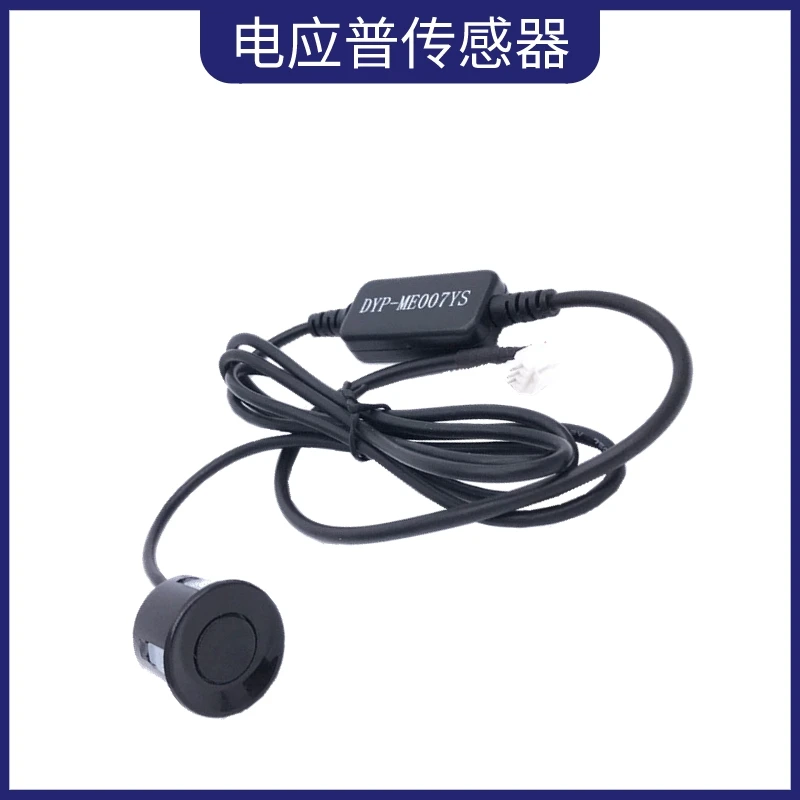

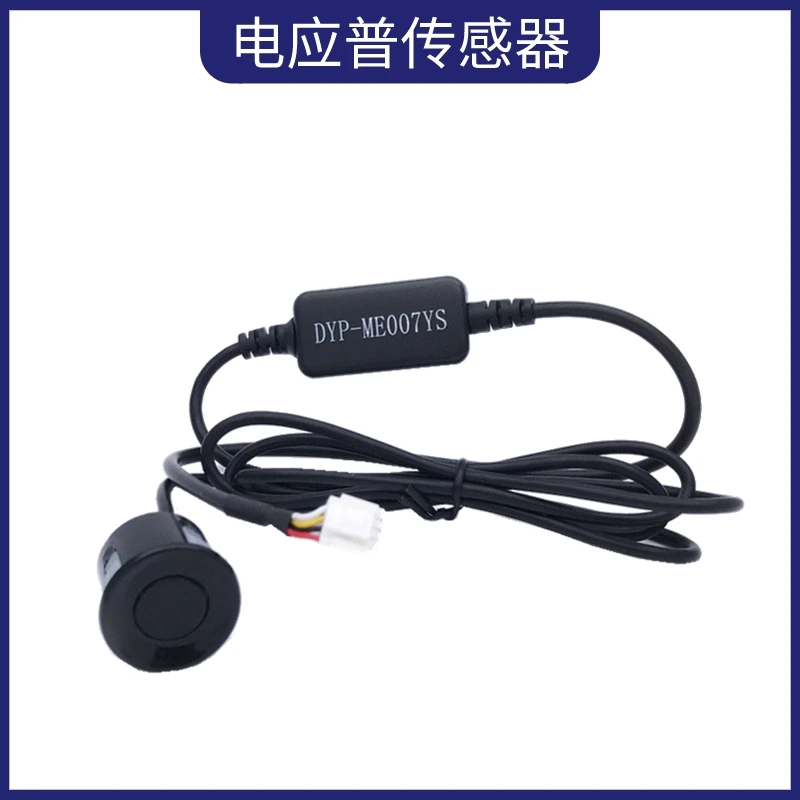

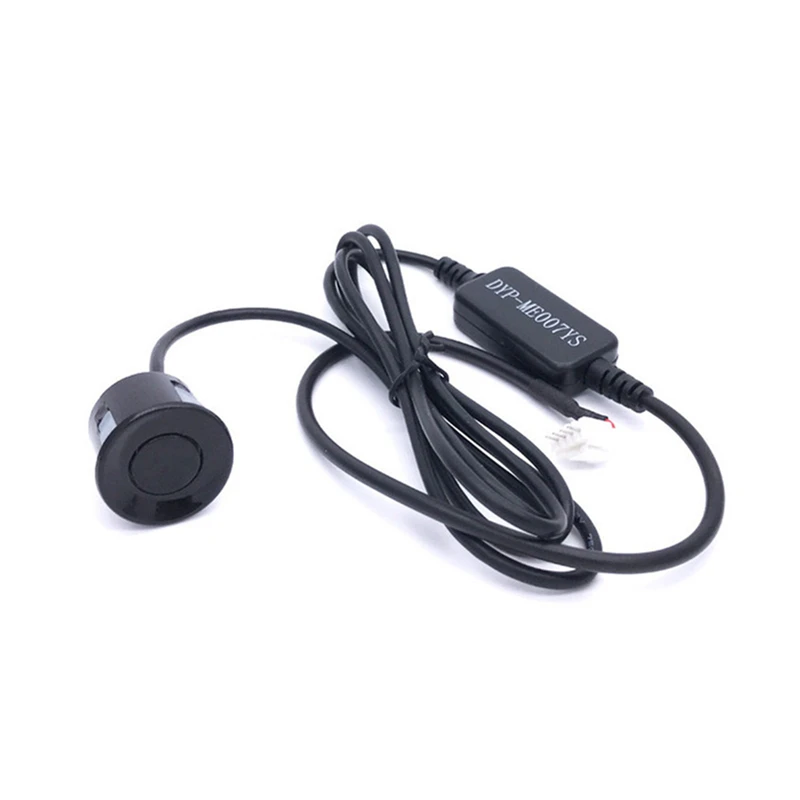

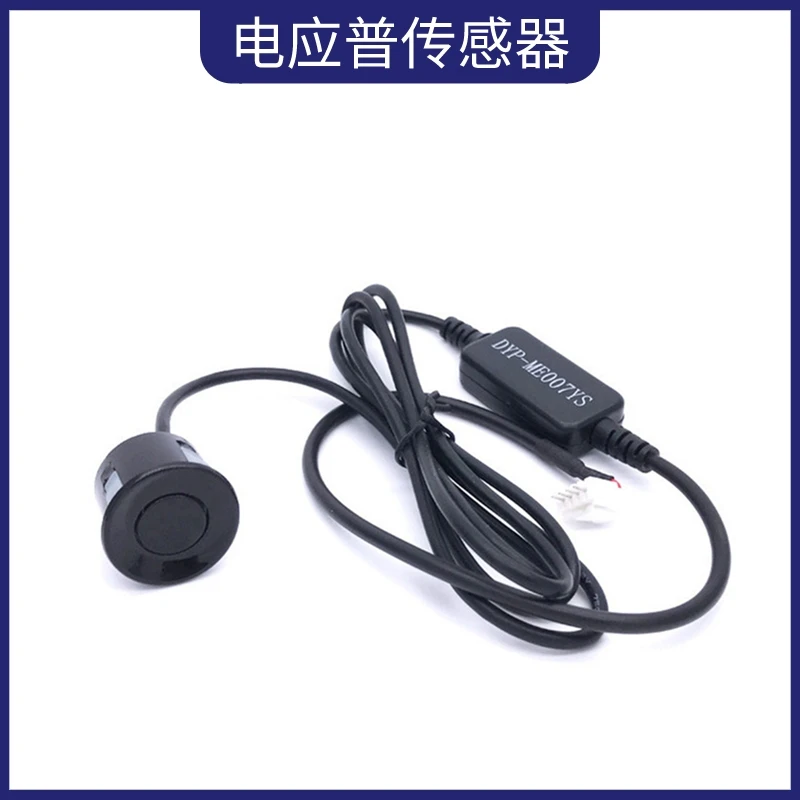

Ультразвуковой Реверсивный радиолокационный приемопередатчик интегрированный

---

Modname = ckeditor

Тип 3: сообщение с пороговым значением переключателя



Элемент параметра ":



Элемент параметра"	DYP-ME007YS-PWM	DYP-ME007YS-TX	DYP-ME007YS-KG	Блок	Примечание
Рабочее напряжение	5	5	5	V	Постоянный ток
Средний ток	<8	<8	<8	Ма	(1)
Расстояние слепого пятна	0~28	0~28	0~28	См
Диапазон плоских объектов	28~450	28~450	28~450	См	(2)
Выходной режим	Ширина PWMPulse	Порт UARTSerial	Переключатель TTLLevel	-
Цикл работы	Управляемый	100	100	Ms
Точность измерения температуры	±(1+ S * 0.5%)	±(1+ S * 0.3%)	±(1+ S * 0.3%)	См	(2)
Компенсация температуры	Не компенсирует	Компенсация	Компенсация	-
Центр частоты зонда	40 к ± 1,0 К	40 к ± 1,0 К	40 к ± 1,0 К	Гц
ОУР	± 4/± 8	± 4/± 8	± 4/± 8	Кв	(3)

Примечания: (1) Типичные Данные рабочего цикла 100 мс.   (2) для данных, измеренных на 50 см * 60 см плоской коробке, пороговое значение количества переключателя заводской области по умолчанию зондирования составляет 100 см.   (3) Корпус зонда и выходные контакты соответствуют стандарту IEC61000-4-2.

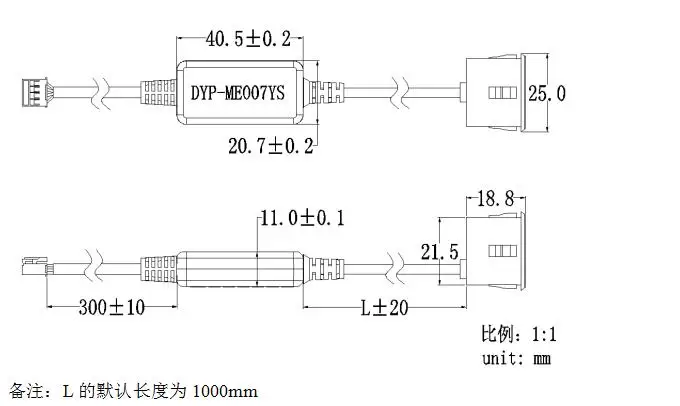

Структура:

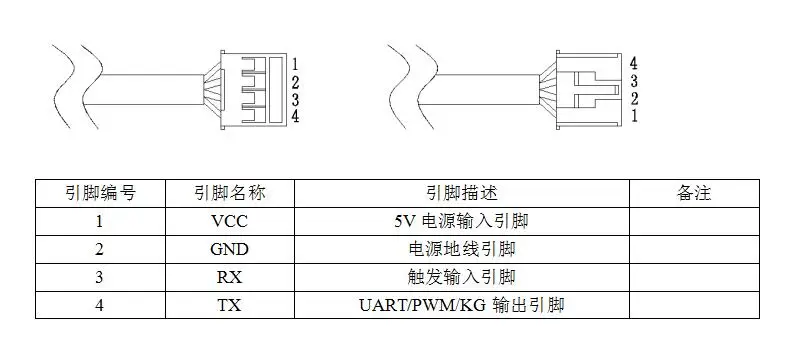

Инструкции по проводке:

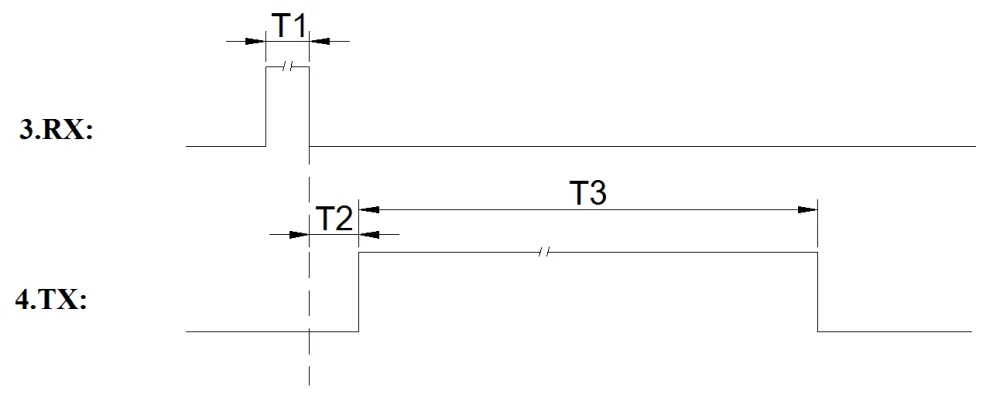

Описание связи:   DYP-ME007YS-PWM (1) Описание триггера   Когда пусковой входной штырь «RX» получает импульсный триггер высокого уровня, падающий край запускает модуль для работы один раз, И выходной штырь «TX» выводит TTL уровень PWM высокий уровень импульсного сигнала ширины. Период запуска должен быть больше 60 мс. Если модуль не обнаруживает объект, выходной штырь выводит фиксированную ширину импульса около 35 мс.       (2) схема синхронизации



Примечание: T1 = 0,1 ~ 10 мс; T2 = 4 ~ 5 мс; T3 = 1,3 ~ 35 мс (PWM высокоуровневое время ширины импульса)   (3) метод расчета   Формула: S = T * V/2 (S-это значение расстояния, T-это PWM высокоуровневое время ширины импульса, а V-скорость распространения звука в воздухе).   При комнатной температуре скорость звука V составляет 344 м/с, и формула может быть упрощена, чтобы получить S = T/58 (расстояние S в сантиметрах и время T в США).   Пример: когда PWM high level pulse width time T3 выходного штыря «TX» 10000us,   S = T/58 = 10000/58 ≥172.4 (см), что означает, что измеренное в настоящее время расстояние составляет 172,4 см.           DYP-ME007YS-TX (1) Коммуникационная плата интерфейса UART   Когда пусковой входной штырь «RX» плавает или вводит высокий уровень, модуль выводится в соответствии с обработанным значением, данные более стабильны, и время отклика составляет 100-300 мс; когда вход низкий уровень, модуль выводится в соответствии со значением в реальном времени, и время отклика составляет 100 мс.

UART	Бит данных	Стоп	Проверка четности	Скорость передачи данных
TTLLevel	8	1	Нет	9600bps



(2) Формат UARTOutput

Данные рамы	Описание	Байт
Заголовок рамки	Fixed0XFF	1 байт
Data_H	Данные о расстоянии8Бит	1 байт
Data_L	Данные о низком расстоянии8Бит	1 байт
Сумма	Контрольная сумма связи	1 байт



(3) выход примера

Заголовок рамки	Data_H	Data_L	Сумма
0XFF	0X07	0XA1	0XA7

Примечание: контрольная сумма сохраняет только более низкие 8 битов накопленного значения;   SUM = (заголовок кадра + Data_H + Data_L)& 0x00FF   =(0XFF + 0X07 + 0XA1) и 0x00FF   = 0XA7;   Значение расстояния = Data_H * 256 + Data_L = 0X07A1;   Преобразованный в десятичный, равен 1953;   Означает, что измеренное в настоящее время расстояние составляет 1953 мм.           DYP-ME007YS-KG (1) Описание функции переключателя   Когда модуль обнаруживает объект в области зондирования, выходной штырь «TX» выводит на высокий уровень. Если модуль не обнаруживает объект в области зондирования, он выводит на низкий уровень. Выход модуля-это только сигналы высокого и низкого уровня, без возможности вождения.   (2) параметры по умолчанию   ① Заводской порог по умолчанию для чувствительной области составляет 100 см.   ②Для улучшения стабильности, Заводское производство по умолчанию обеспечивает высокий уровень времени около 500 мс.   ③ Когда пусковой вход pin «RX» приостановлен или вход высокого уровня, модуль выводится в соответствии с обработанным значением, данные более стабильны, и время отклика составляет 100-300 мс; когда вход низкий уровень, модуль выводится в соответствии со значением в реальном времени, и время отклика составляет 100 мс.
