Интеллектуальный bluetooth bms 30 А 40 50 60 Lifepo4 в порт общего назначения 72 В литиевая

Интеллектуальный bluetooth bms 30 А 40 50 60 Lifepo4 в порт общего назначения 72 В литиевая

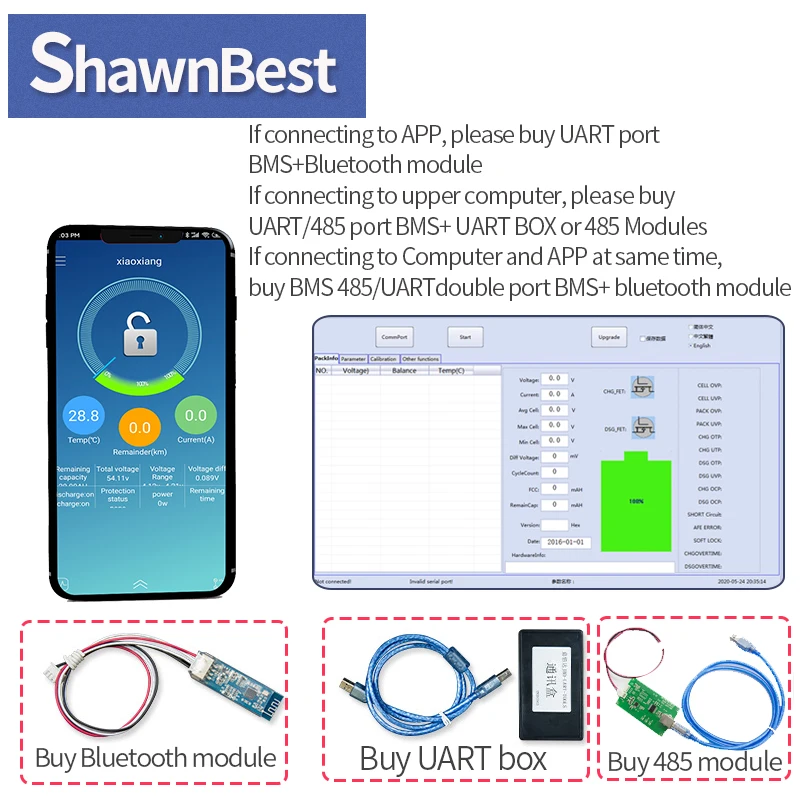

1. Если вам нужно подключить ваш мобильный телефон, вам нужно купить BMS с коммуникационная плата интерфейса UART порт или коммуникационная плата интерфейса UART порт, а затем добавить модуль bluetooth.
2. Если вы Подключите компьютер только для чтения данных, вам нужно купить BMS, а затем добавить UART box,
3. Примечание: модуль Bluetooth/UART box и ЖК-дисплей не могут быть использованы одновременно, из-за того, что они могут быть подключены только с одним общим портом
4. Если вам нужно подключить ПК и мобильный телефон, пожалуйста, купите UART/RS485 double-communication BMS, затем купите модуль Bluetooth и Модуль RS485

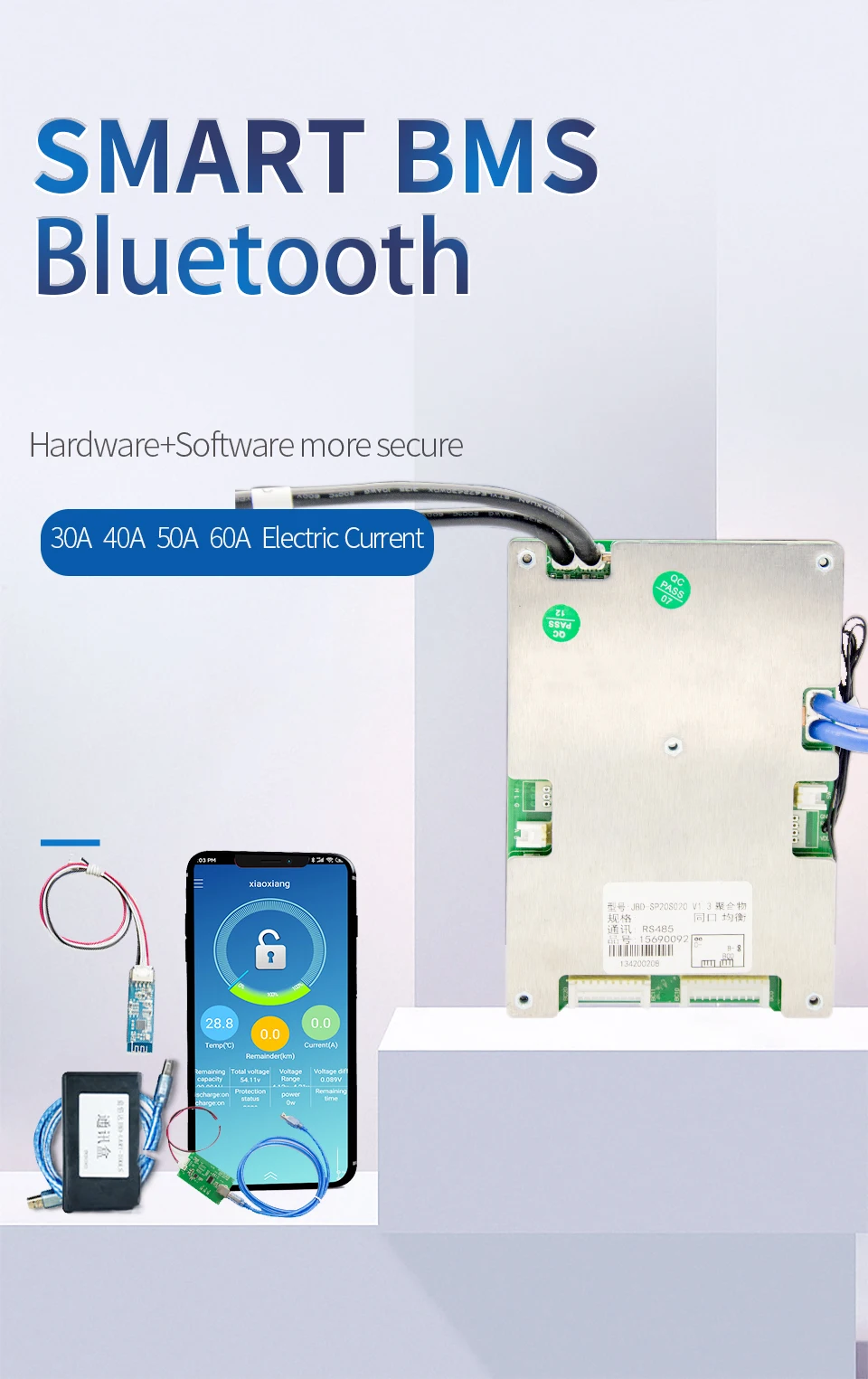

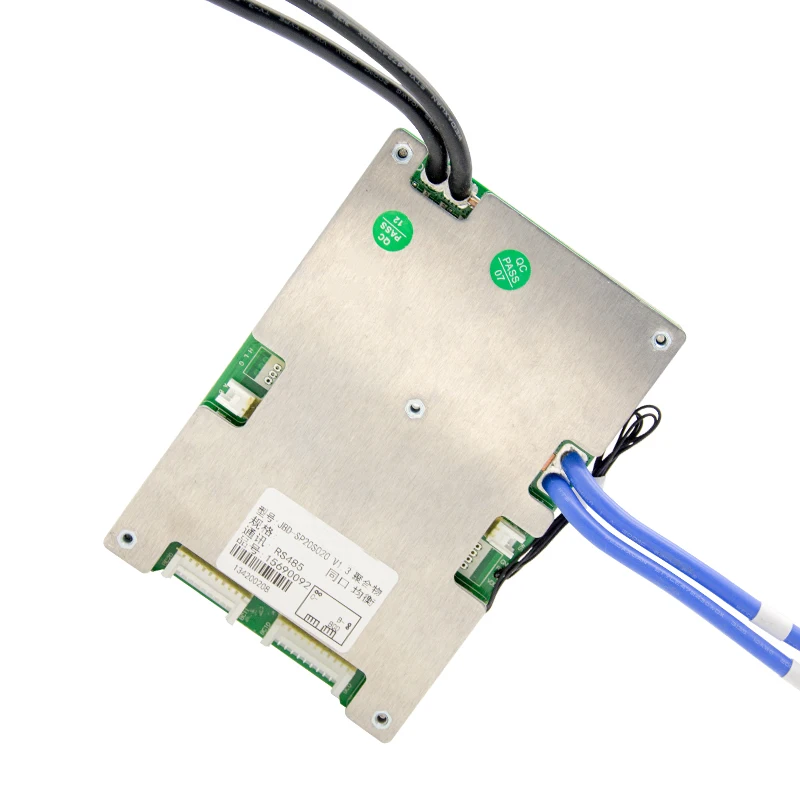

20s Lipo/lfp4 30a 40a 50a 60a smart bms может быть применен к литиевым батареям с различными химическими свойствами, такими как литий-ионный, литий-полимерный. Литий-железо фосфат и т. Д. Защитная панель имеет сильную грузоподъемность и максимальный непрерывный ток разряда может достигать 60А.
• Защита камеры 20s
• Различные функции защиты для зарядки и разрядки
• Разрядка перегрузки по току, защита от короткого замыкания функциональные процессы оборудования
• Перенапряжение, понижение напряжения, температура, защита от перегрузки функциональные процессы программного обеспечения
• Точный расчет SOC с функцией SOC автоматического обучения
• Разрядка перегрузки по току, защита от короткого замыкания функциональные процессы оборудования
• Оснащен модулем Bluetooth с поддержкой связи UART /485


Параметры защиты BMS регулируются

Параметры продукта LFP4 BMS
Диапазон рабочего напряжения: 50-73 в
Рабочий ток: 30A 40A 50A 60A
Защита от избыточной зарядки напряжение: 3,65 ± 0,05 V
Защита от избыточной разрядки напряжение: 2,5 ± 0,1 V
Сбалансированный включения напряжение: 3,4 ± 0,05 V
Защита от перегрузки по току: 40A 50A 60A 70A
Высокая температура защиты значение зарядки: 65 ± 2 ℃
Высокая температура защиты значение разряда: 70 ± 2 ℃
Внутреннее сопротивление:<10 МОм

Параметры продукта Li-Ion BMS

Диапазон рабочего напряжения: 54-85 в
Рабочий ток: 30A 40A 50A 60A
Защита от избыточной зарядки напряжение: 4,25 ± 0,05 V
Защита от избыточной разрядки напряжение: 2,7 ± 0,1 V
Сбалансированный включения напряжение: 4,0 ± 0,05 V
Защита от перегрузки по току: 30A 40A 45A
Высокая температура защиты значение зарядки: 65 ± 2 ℃
Высокая температура защиты значение разряда: 70 ± 2 ℃
Внутреннее сопротивление:<10 МОм

Номинальный зарядный ток (CC-CV) 30A 40A 50A 60A
Номинальный ток разряда 30A 40A 50A 60A
Зарядное устройство напряжения (CC-CV) литий-ионными типами аккумуляторов: Батарея серии * 4,2 V
Напряжение зарядного устройства (CC-CV) lifepo4: серия батарей * 3,6 В
Защита от избыточной зарядки напряжения литий-ионными типами аккумуляторов: 4,250 V ± 0,05 V
Защита от избыточного заряда lifepo4
3,65 V ± 0,05 V
Время задержки защиты от избыточного заряда: 2000 ± 1000 мс
Защита от избыточного заряда Li-Ion:
4,150 V ± 0,05 V
Защита от перезарядки восстановление напряжения lifepo4
3,500 V ± 0,05 V
Защита от избыточной разрядки напряжения литий-ионными типами аккумуляторов: 2,700 V ± 0,1 V
Защита от перенапряжения lifepo4: 2,500
2,600 V ± 0,1 V
Защита от перегрузки напряжение: 2000 ± 1000 мс
Защита от избыточной разрядки восстановления напряжения литий-ионными типами аккумуляторов: 3,000 V ± 0,1 V
Защита от избыточной разрядки восстановления напряжения lifepo4: 3,000 V ± 0,1 V
Защита от перегрузки по току значение: 40A 50A 60A 70A
Задержка перегрузки по току зарядки: 5 с ± 3 с
Регулировка зарядки: 32S
Защита от перегрузки по току 1 значение тока: 40A 50A 60A 70A
Защита от перегрузки по току 1: 5 с ± 3 с
Защита от перегрузки по току 2 значение тока: 380A ± 50A
Защита от перегрузки по току 2 задержка: 200-1000 мс
Защита от перегрузки по току состояние восстановления: 32S
Защита от короткого замыкания задержка time300-500 США
Защита от короткого замыкания: отсоедините 5S нагрузки
Сбалансированный включения напряжения литий-ионными типами аккумуляторов: 4,000 V ± 0,05 V
Сбалансированный включения напряжение lifepo4: 3,400 V ± 0,1 V
Разница в напряжении достигает исходного состояния: 30 мВ
Баланс заряда баланса тока: 40-60 мА

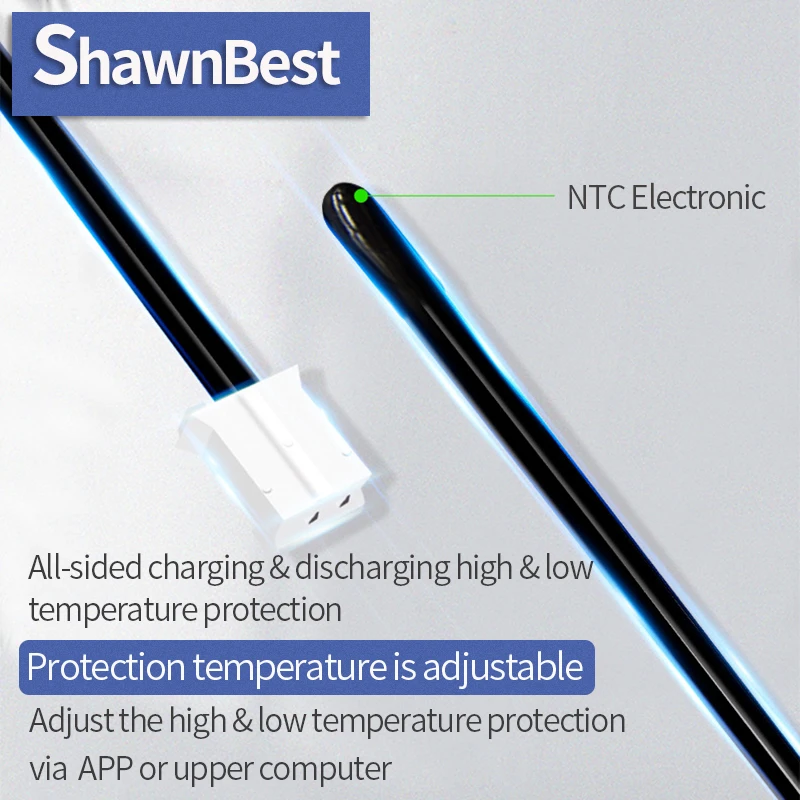

Защита от высоких температур для зарядки: 65 ℃ ± 5 ℃
Защита от высоких температур при зарядке: 55 ℃ ± 5 ℃
Защита от низкой температуры для зарядки:-5 ℃ ± 5 ℃
Защита от низкой температуры значение заряда: 0 ℃ ± 5 ℃
Разрядная защита от высоких температур: 75 ℃ ± 5 ℃
Разрядная защита от высоких температур значение выпуска: 65 ℃ ± 5 ℃
Предохранение от низкой температуры разряда:-10 ℃ ± 5 ℃
Значение разряда при низкой температуре: 0 ℃ ± 5 ℃
Внутреннее сопротивление петли разряда: 5-10mR
Автономный режим работы: 20 мА
Режим сна: 200uA
Задержка сна: без электричества/без линии связи/задержка в незащищенном состоянии 10s

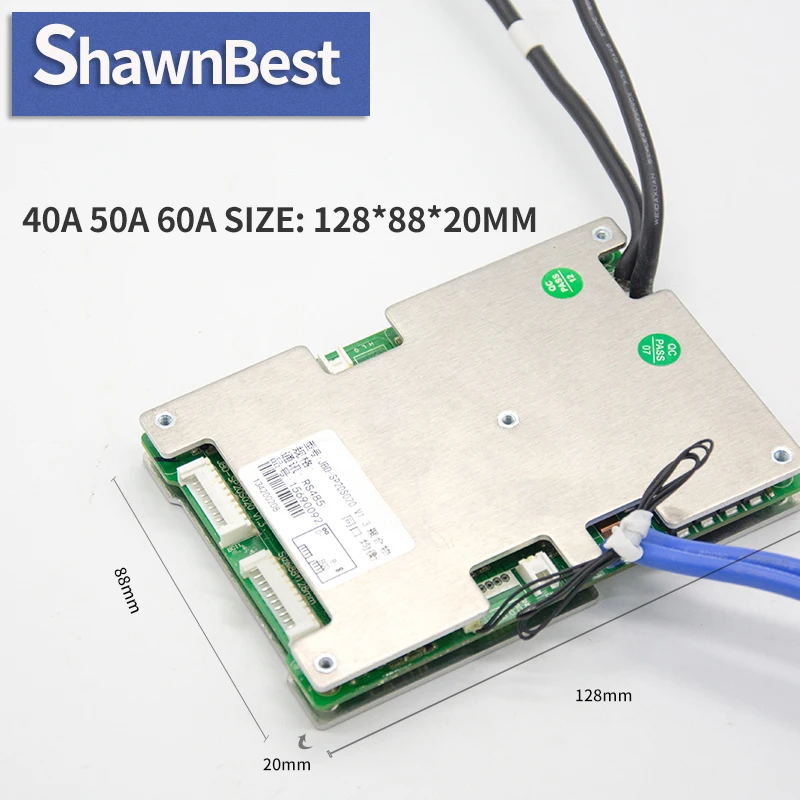

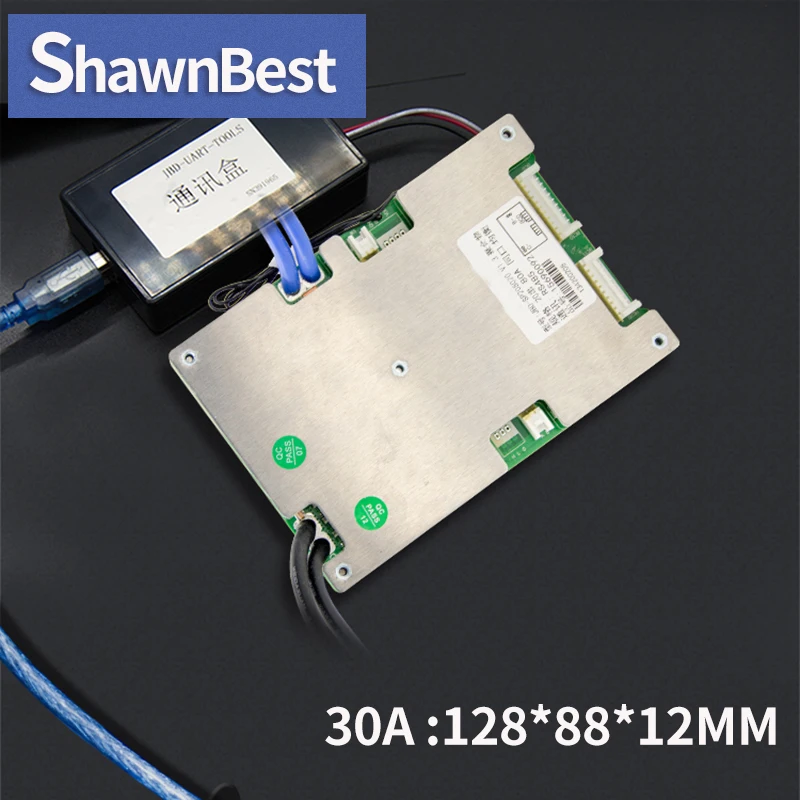

Размер: 128*88*12 мм/20 мм

Куломметр
На основе расчета времени по току, оставшаяся емкость и емкость аккумулятора могут быть точно рассчитаны
Отображение параметров

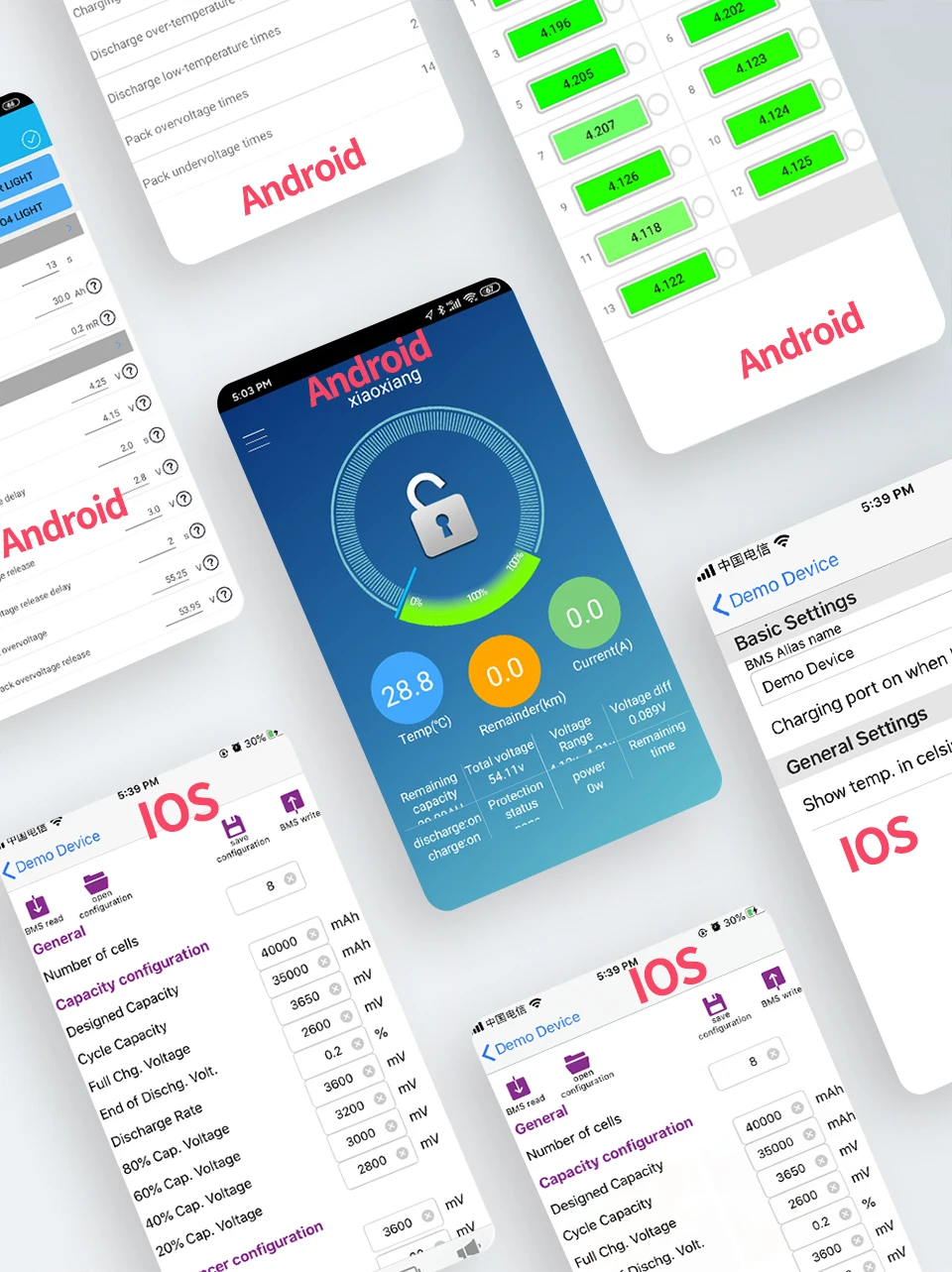

Он поддерживает телефон android для подключения bluetooth для отображения параметров и изменения параметров, независимый экран отображает параметры
Отображение параметров
Он поддерживает телефон android для подключения bluetooth для отображения параметров и изменения параметров, независимый экран отображает параметры
Приложение и верхний компьютер
Программное обеспечение может блокировать батарею, поэтому аккумулятор не может быть разряжен, он также может изменить имя и Пароль bluetooth, есть две версии-версия настроек и версия пользователя, версия пользователя не поддерживает изменение параметров, обе версии поддерживают английский и китайский языки

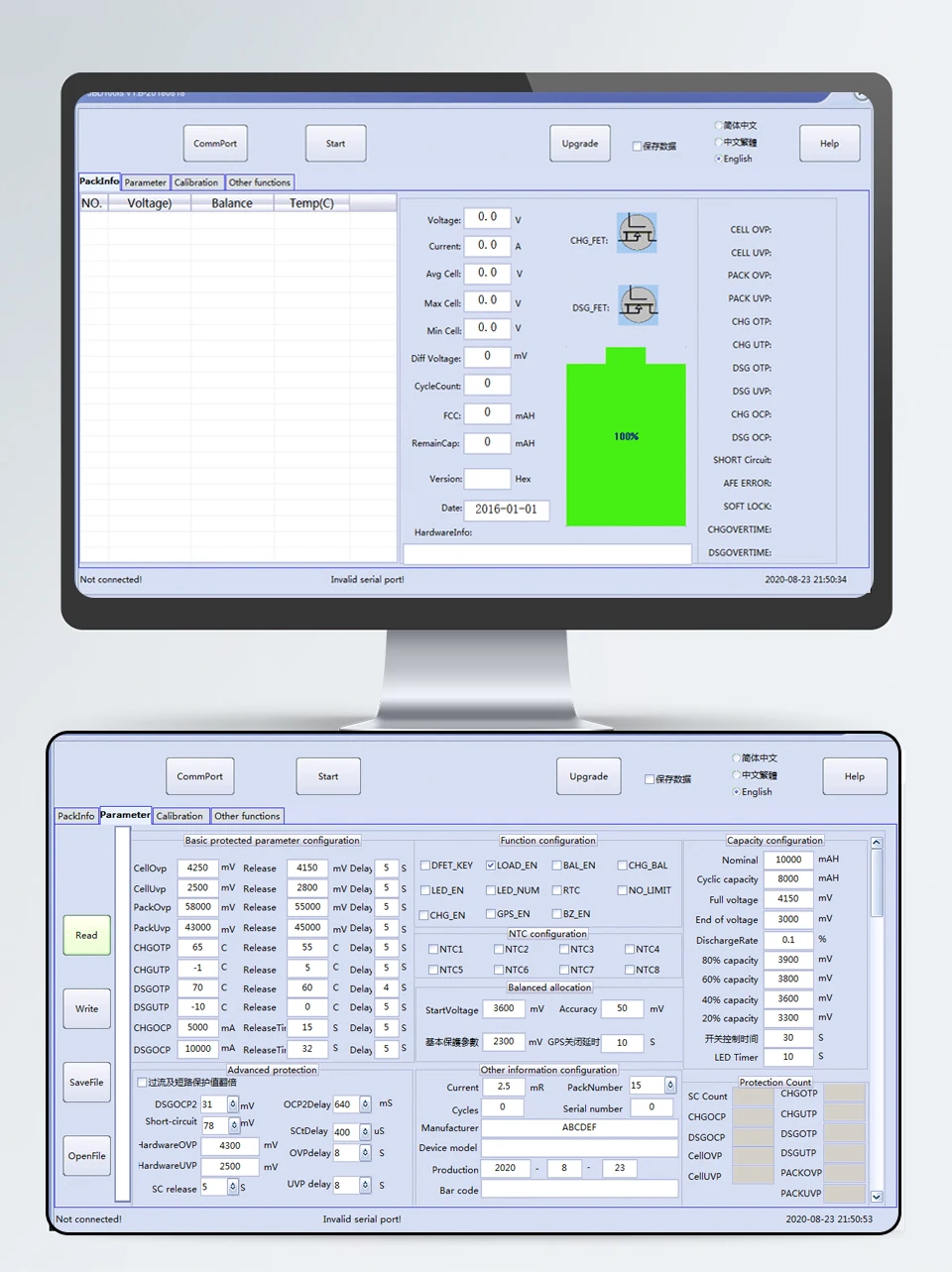

Интерфейс программного обеспечения (клиент может считывать данные аккумулятора с компьютерной связи напрямую, они могут наблюдать состояние заряда и разряда, и они могут изменить параметры защиты аккумуляторного блока.

Название производителя изменяется
Основные параметры защиты содержимое конфигурации
Перенапряжение мономера, понижение напряжения мономера, перенапряжение всей группы, понижение напряжения всей группы, высокая и низкая температура зарядки, высокая и низкая температура разрядки, Значение защиты и значение сброса и время удержания перегрузки по току и разрядки перегрузки. Клиенты могут установить его в соответствии с их собственным использованием. Режим выпуска включает в себя условный выпуск и выпуск времени. Время удержания защиты означает время, необходимое для достижения определенного состояния защиты
Пример: Перенапряжение 4,25 В. Для достижения защиты от перенапряжения, высокое мономера напряжение должно быть больше 4,25 в и длится в течение 1 с, чтобы включить защиту от перенапряжения. Состояние защиты: напряжение ниже 4,15 В и выдерживает 100 мс (после защиты напряжение должно быть понижено ниже отпускного напряжения для активации зарядных MOS)
Пример: ток разряда по-прежнему превышает 30А, что приводит к 5S отключению для разрядных MOS. Состояние восстановления-автоматическое восстановление и автоматическое удаление перегрузки по току при 32 с

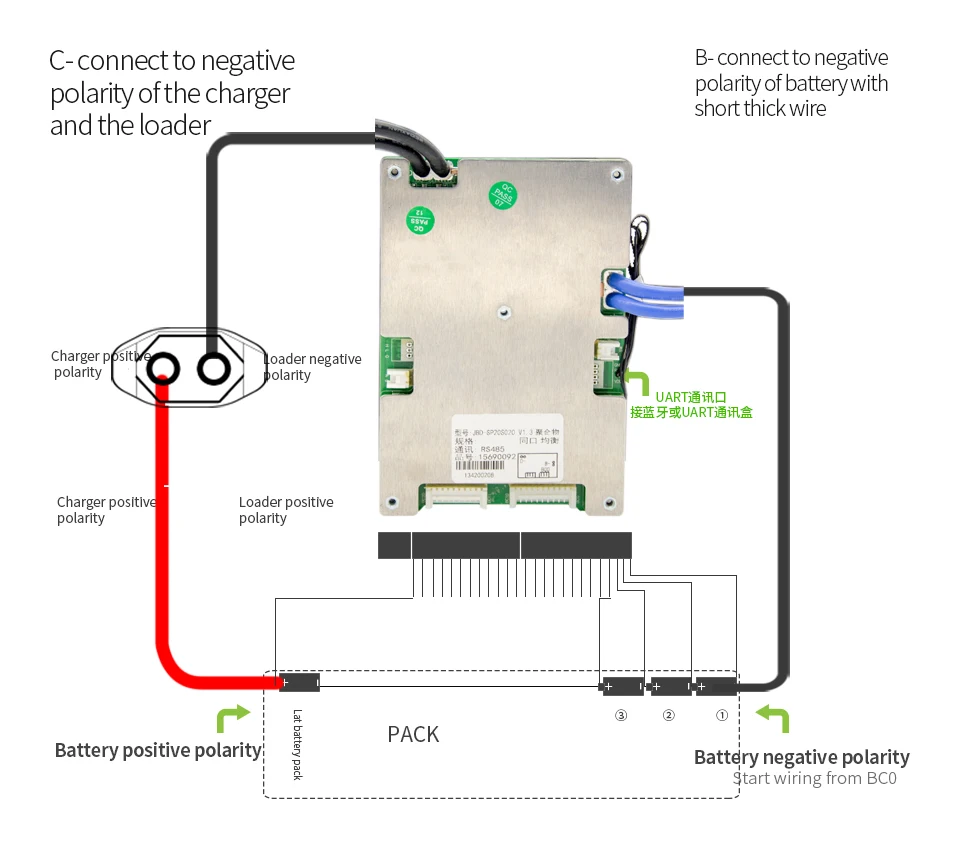

B-Подключите первую нитку отрицательного полюса аккумуляторного блока, это полный отрицательный полюс аккумуляторного блока
C- Coneect для зарядки и разрядки отрицательных полюсов
BC1 Подключите первую нитку положительного полюса аккумуляторного блока
BC2 Подключите второй шнур положительного полюса аккумуляторного блока
BC3 Подключите 3-ю нитку положительного полюса
BC4 Подключите 4-ю нитку положительного полюса
Батарейный блок
BC5 Подключите 5-ю нитку положительного полюса
Батарейный блок
Bc6подключите 6-ю нитку положительного полюса
Батарейный блок
BC7 Подключите 7-ю нитку положительного полюса
Аккумулятор, то есть
BC8 Подключите 8-ю нитку положительного полюса
Батарейный блок
Bc9подключите 9-ю нитку положительного полюса
Аккумулятор, то есть
BC10 Подключите 10-ю нитку положительного полюса аккумуляторного блока
Bc11подключите 11 нитку положительного полюса
Аккумулятор, то есть
BC12 Подключите 12-ю нитку положительного полюса аккумуляторного блока
BC13 Подключите 13-ю нитку положительного полюса аккумуляторного блока
BC14 Подключите 14-ю нитку положительного полюса аккумуляторного блока
BC15 Подключите 15-ю нитку положительного полюса аккумуляторного блока
BC16 Подключите 16-ю нитку положительного полюса аккумуляторного блока
BC17 Соедините 17-ю нитку положительного полюса
Батарейный блок
BC18 Соедините 18-ю нитку положительного полюса
Батарейный блок
BC19 Соедините 19-ю нитку положительного полюса
Батарейный блок
BC20 Подключите 20 нитку положительного полюса
Батарейный блок
Общий положительный полюс аккумуляторной батареи
Коммуникационная плата интерфейса UART серийный порт соединяет bluetooth или коммуникационная плата интерфейса UART блок связи, 485
Последовательный порт связи подключает модуль связи 485 или связь 485
Устройство, после установки, пожалуйста, установите номинальную емкость аккумулятора и емкость циркуляции
Через приложение или программное обеспечение PC Номинальная мощность = фактический объем памяти, емкость циркуляции = фактическая емкость * 0,8

1. Какой тип зарядного устройства я должен выбрать?

Литиевая батарея должна выбрать конкретное зарядное устройство, не использовать зарядное устройство для свинцово-кислотных аккумуляторов, для свинцово-кислотных зарядных устройств может быть MOS с защитой от поломки высокого давления, что не защитит BMS от перезарядки. Срок службы аккумулятора Po4 напряжение зарядного устройства = шнур аккумулятора № x3.6в, в то время как литий-ионный аккумулятор зарядное напряжение = шнур батареи № x4.2в.

2. Связь между емкостью аккумулятора и током BMS?

Нет прямой связи между емкостью аккумулятора и током BMS, большая емкость не означает большой аккумулятор, но полагайтесь на постоянный ток, то есть, если ваш двигатель мощный, вы должны выбрать высокий ток BMS, это не зависит от емкости аккумулятора.

3. Повреждены ли мои BMS?

Если вы хотите определить, повреждена ли BMS, пожалуйста, выполните следующие действия, чтобы проверить, совпадает ли Напряжение каждой ячейки с
Вольтметр? В том случае, если напряжение ячейки разница составляет более 1,0 V, неисправность отображается в том, что он не может работать на данный момент нет источника питания на
Диапазон запуска, короткое время зарядки, все эти проблемы почти вызваны ячейками батареи, если BMS поврежден, displyed как без зарядки, без разрядки, без разрядки, в то время как батарея имеет напряжение.
