Профессиональный цифровой запоминающий осциллограф с сенсорным экраном ручной

Профессиональный цифровой запоминающий осциллограф с сенсорным экраном ручной

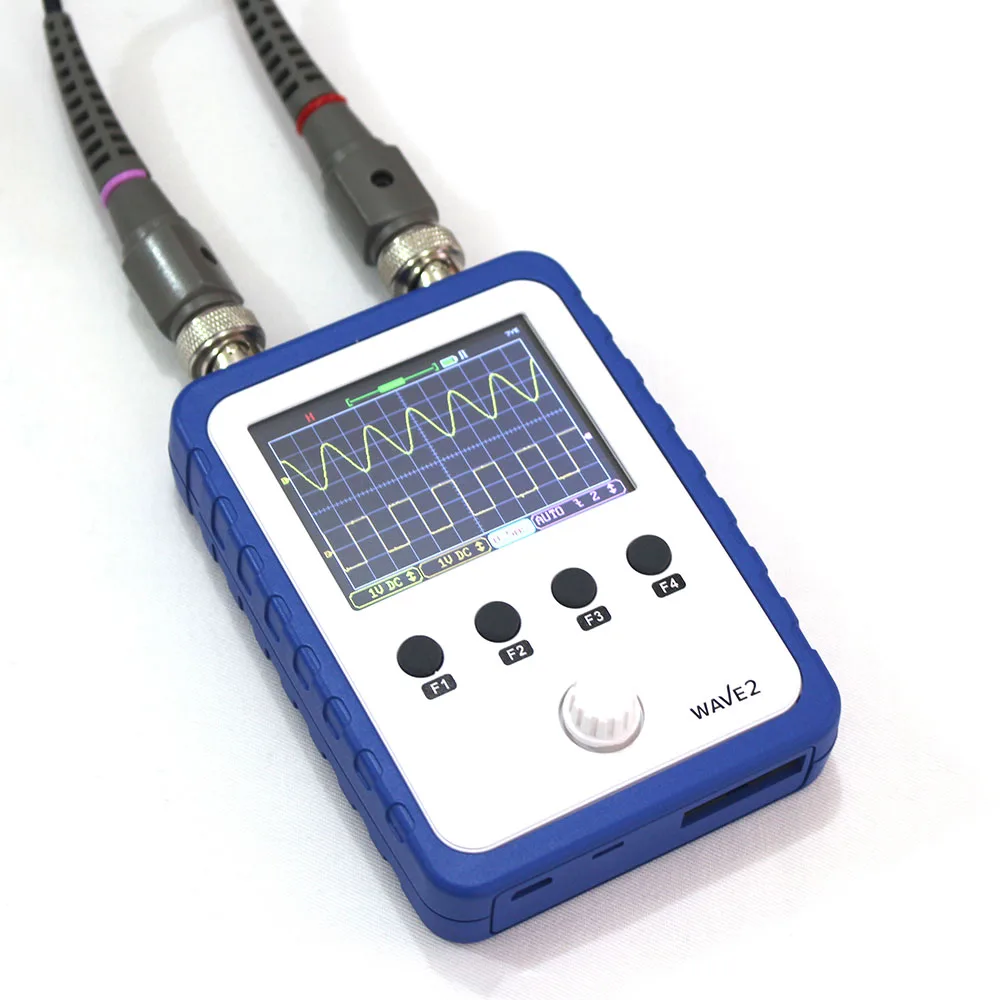

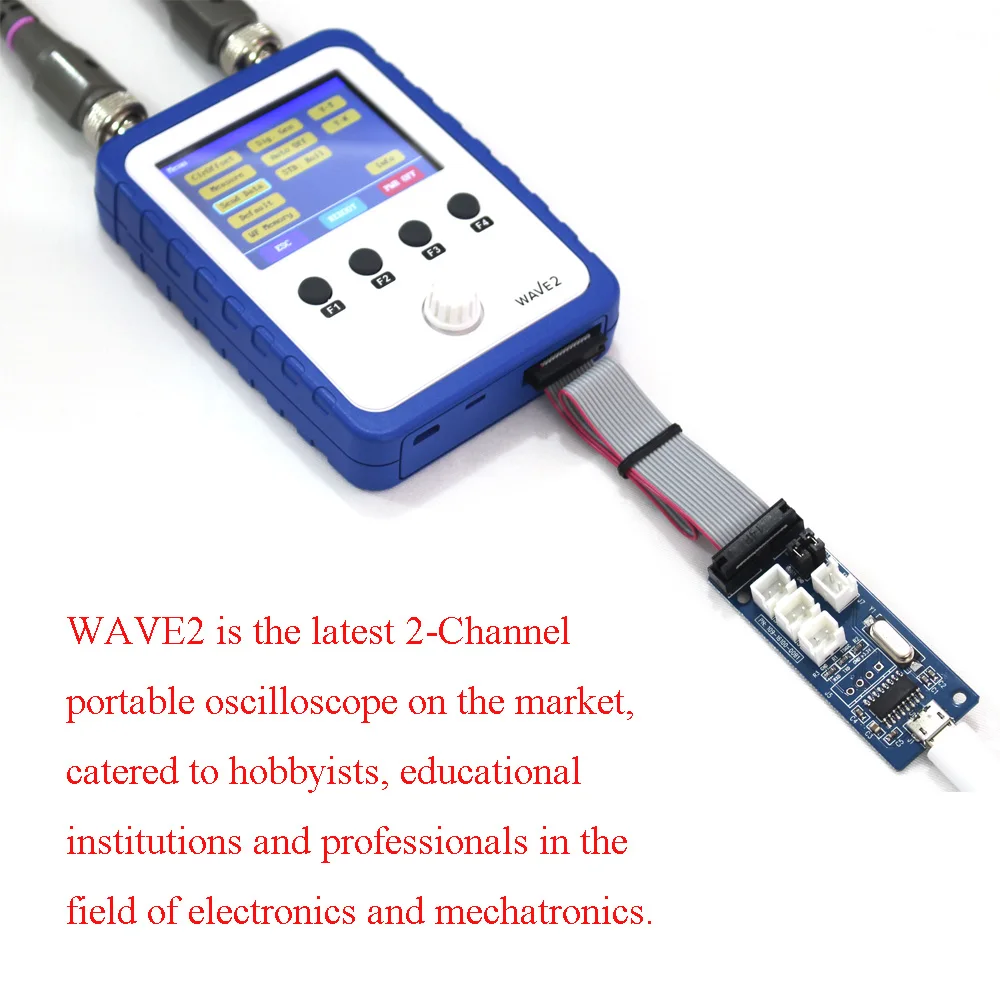

WAVE2-это новейший 2-канальный портативный осциллограф на рынке, предназначенный для любителей, учебных заведений и профессионалов в области электроники и мехатроники. Яркий и простой в использовании цветной сенсорный экран с доступом ко многим функциям предлагает только продвинутые осциллографы, такие как Встроенный генератор функций и печать на X-Y. Благодаря дополнительному аккумулятору он достаточно портативный, чтобы брать с собой работу, которая должна быть выполнена. Это захватывающий проект для любого «сделай сам», его можно приобрести полностью в сборе для тех, кто хочет начать его использовать сразу же. Поставляется со всем необходимым из коробки, с кабелем micro-USB и двумя высококачественными датчиками BNC. Наслаждайтесь и начните создавать!

Особенности:
Новейший 2-канальный портативный осциллограф на рынке, предназначен для любителей.

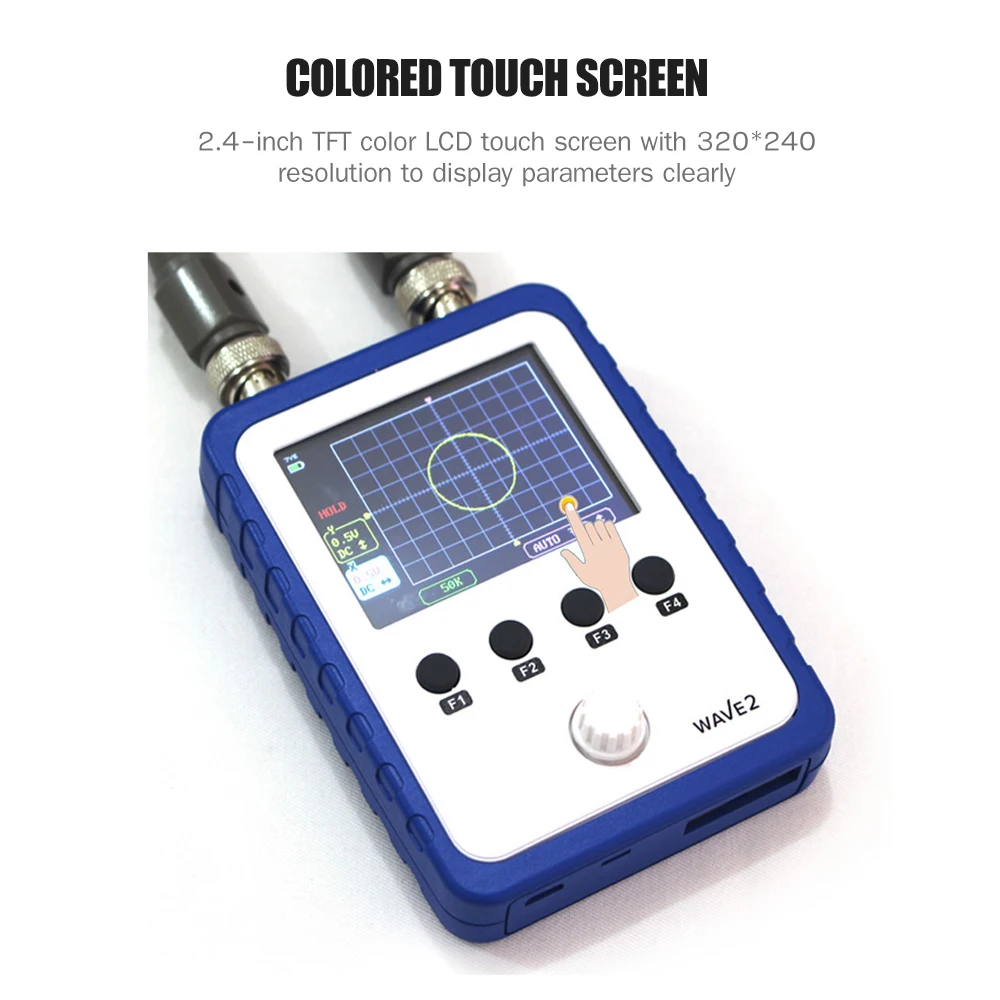

1,3-дюймовый цветной ЖК-дисплей с сенсорным экраном 2,4*320 четко отображает параметры.
Полоса пропускания 0 - 200 кГц и максимальная частота дискретизации в реальном времени 1 мс/с.
Вертикальная чувствительность 5 мВ/дел-20 в/дел (с использованием датчика x1), высокая точность, низкий уровень шума.
Встроенный функциональный генератор и печать X-Y.

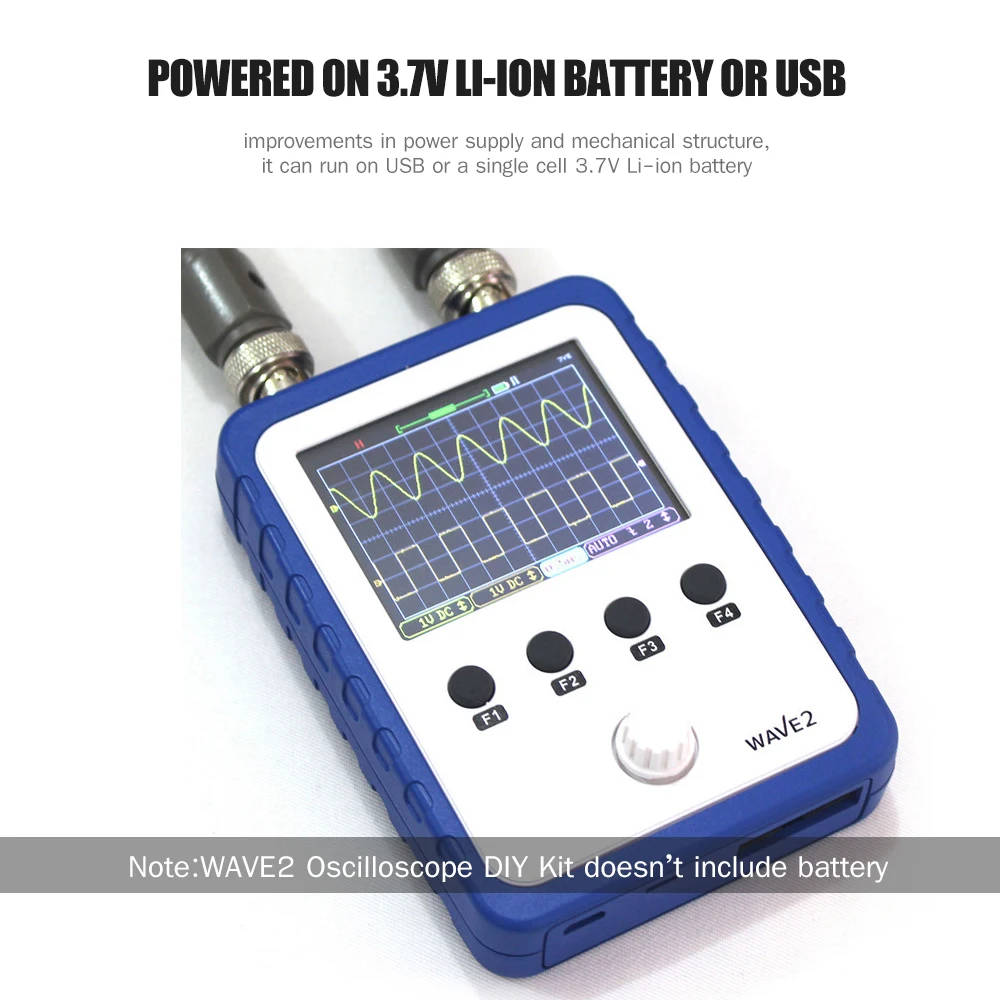

Улучшенное электропитание и механическая структура, он может работать от USB или литий-ионной батареи 3,7 в.

Спецификация:

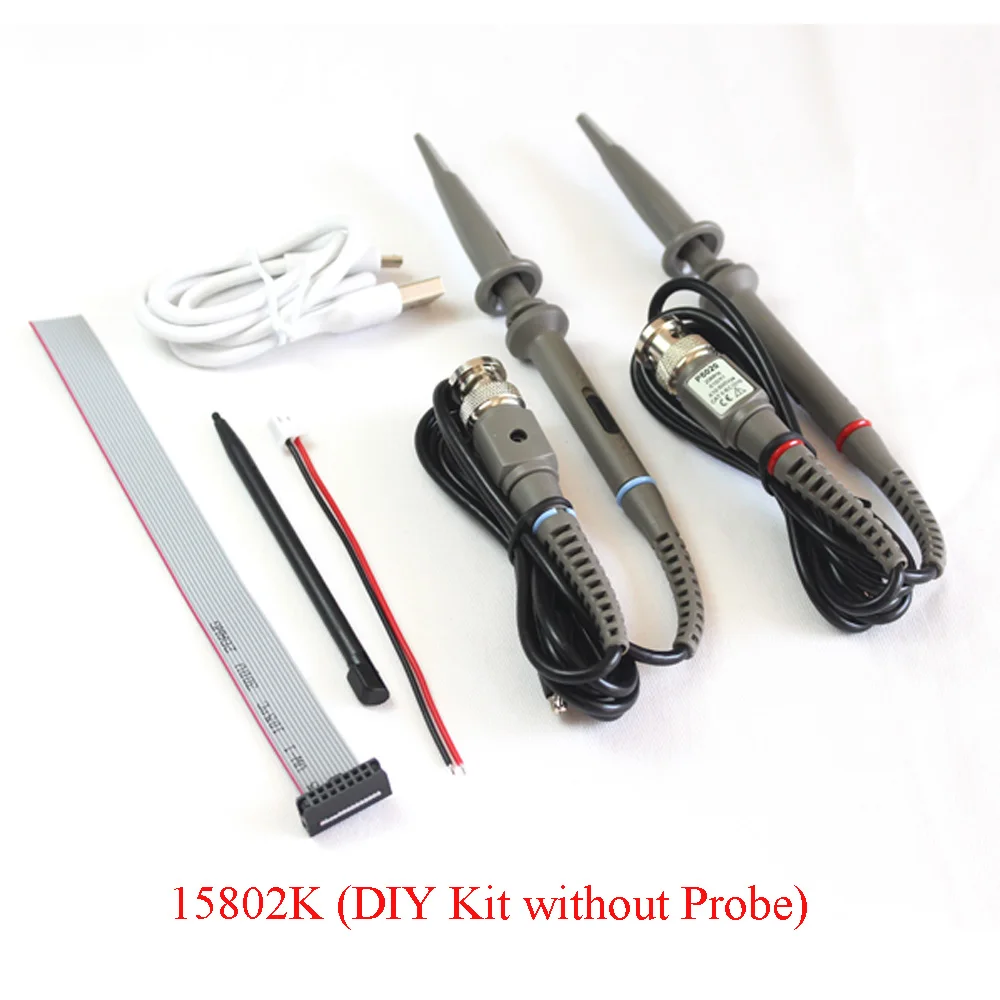

Тип: 15801K (набор для самостоятельной сборки с зондом) / 15802K (набор для самостоятельной сборки без зонда) / 15801 (в сборе) (на выбор)
Количество каналов: 2
Полоса пропускания: 0 - 200 кГц на канал
Диапазон чувствительности: 5 мВ/дел-20 в/дел (с использованием зонда x1)
Максимальное входное напряжение: 50 в (с использованием датчика x1)
Максимальная частота дискретизации в реальном времени: 1 мс/с
Временная база: 10 мкс/дел-500 с/дел

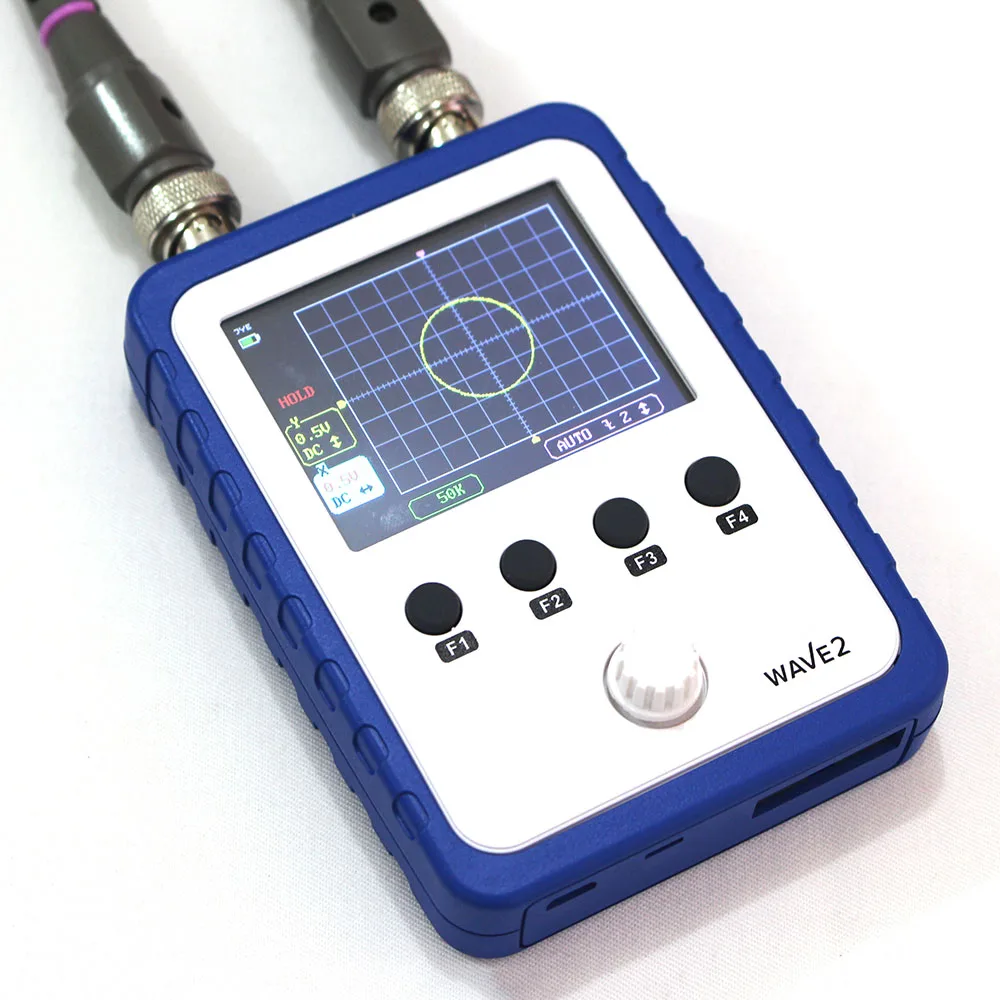

Функция дисплея X-Y: Да
Возможности функционального генератора: Встроенный двухканальный функциональный генератор DDS 0 - 20 кГц (синус)
Разрешение дисплея: цветной дисплей 320x240
Размер дисплея: 2,4
Возможности сенсорного дисплея: да
Питание от аккумулятора и портативность (аккумулятор не входит в комплект «сделай сам»)

Важные Примечания:
Перед началом работы с набором для самостоятельной сборки WAVE2, пожалуйста, убедитесь, что у вас есть все готовые инструменты и опыт пайки. Осторожно обращайтесь с паяльником и всеми компонентами в недоступном для детей месте.

Общие:
Цветной дисплей 2,4 "320x240
Управление сенсорной панелью
Доступен режим Y-X
Встроенный 2-канальный Генератор Функций DDS
Светильник и портативный

Вертикальный:
Количество каналов: 2
Аналоговая полоса пропускания: DC - 200 кГц
Чувствительность: 5 мВ/дел-20 в/дел (с зондом x1)
Погрешность чувствительности: < 5%
Разрешение: 12 бит
Входное сопротивление: 1 м Ом/25 ПФ
Максимальное входное напряжение: 50 в/час
Соединение: DC, AC

Горизонтальный:
Максимальная частота дискретизации в реальном времени: 1 мс (на канал)
Timebase: 10us/Div - 500s/Div
Длина записи: 1024 точек
Триггер
Режимы запуска: автоматический, нормальный, одиночный
Типы триггеров: поднимающийся/падающий край
Положение запуска: 1/2 размера буфера
Источник запуска: Ch1, Ch2, внешний
Максимальное внешнее триггерное напряжение: 15 в

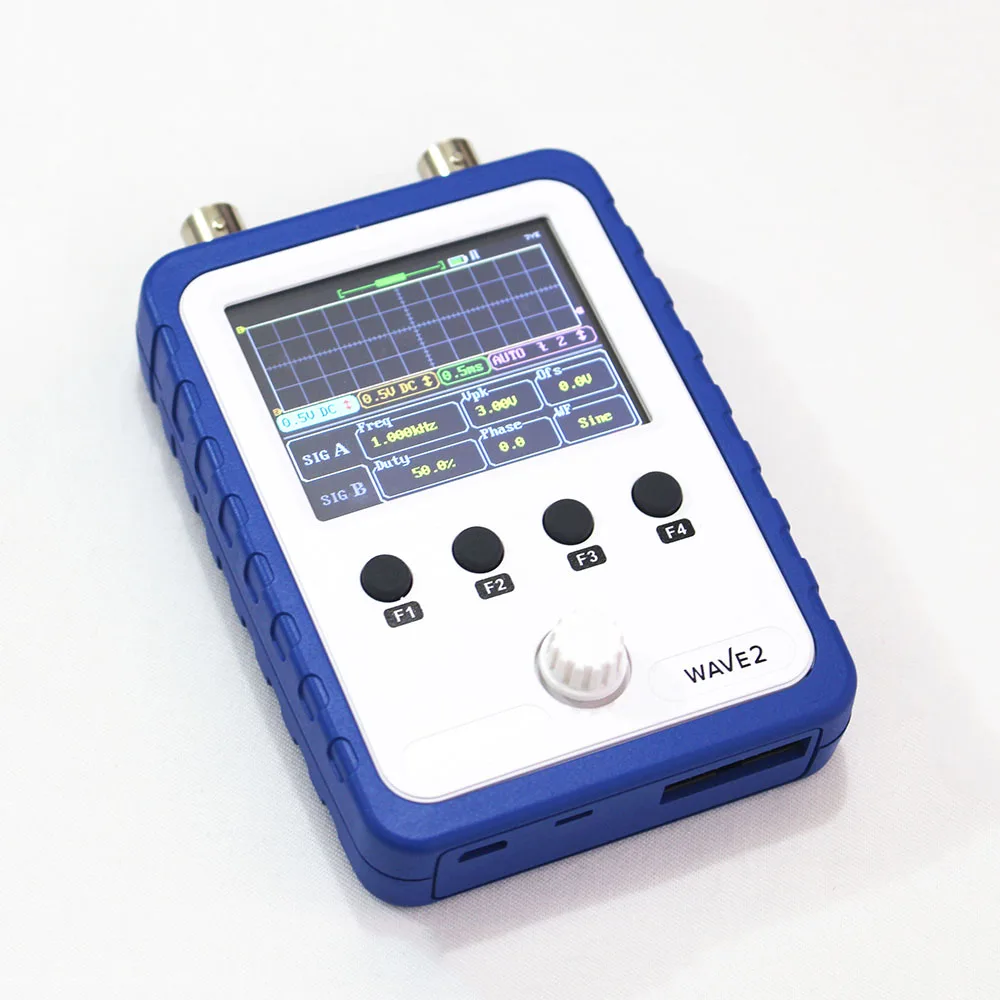

Функциональный генератор:
Количество каналов: 2
Тип формы волны: синус, квадрат, пила, лестница
Частотный диапазон: DC - 20 кГц (синус)
Диапазон амплитуды: 0 - 3 в (пиковое значение)
Смещение: 0 В или + 3,3 В
Рабочий цикл: 0 - 100%
Фаза: -360 - 360 градусов

Источник питания:
Питание от литий-ионного аккумулятора 3,7 в или USB
Потребляемый ток: ~ 3,7 мА при-5 В
Внутреннее зарядное устройство
Автоматическое отключение от батареи
Время работы аккумулятора: прибл. 3 часа (при полной зарядке)

Другие особенности:
Y-X режим отображения
Отображение измерений на экране
Сохранение/вызов до 4 снимков

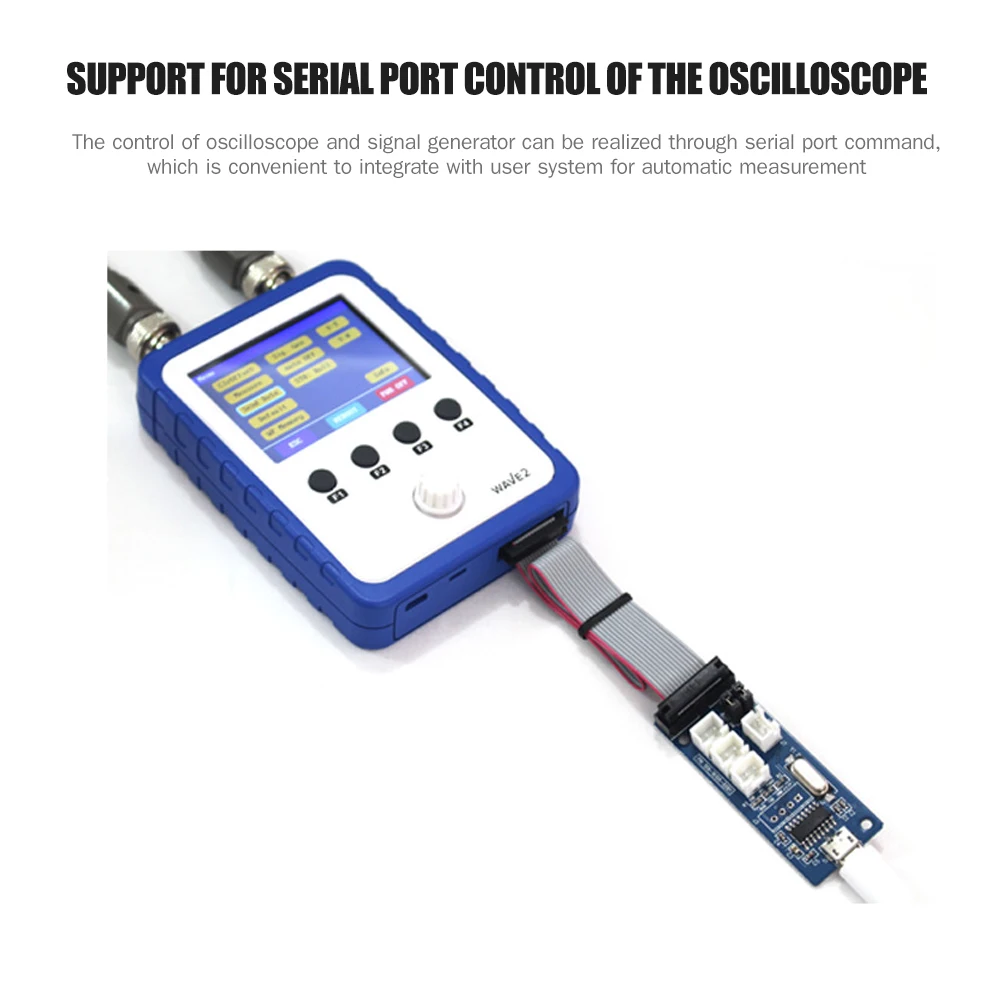

Последовательный вывод захваченных данных
Формат последовательного порта: LVTTL, 115200bps, 8N1
Встроенная тестовая сигнализация 1 кГц/3,3 В

Посылка тация:

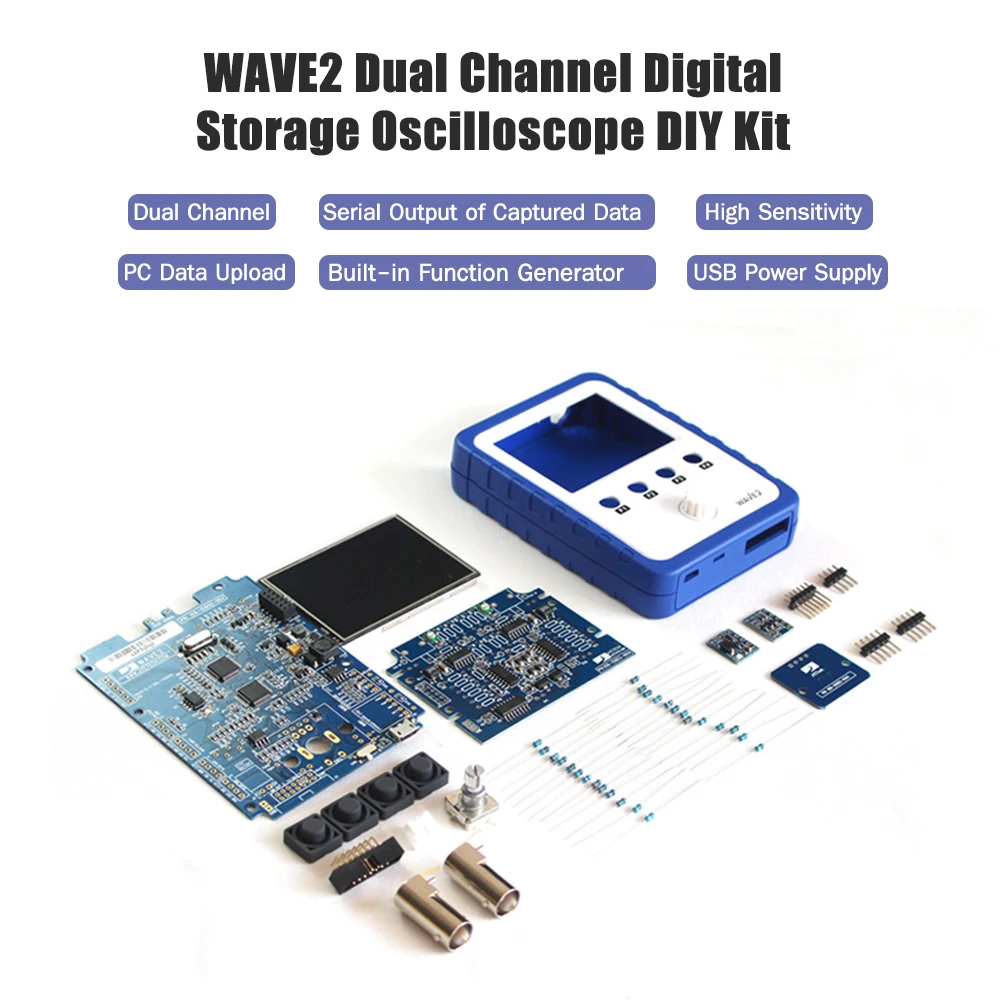

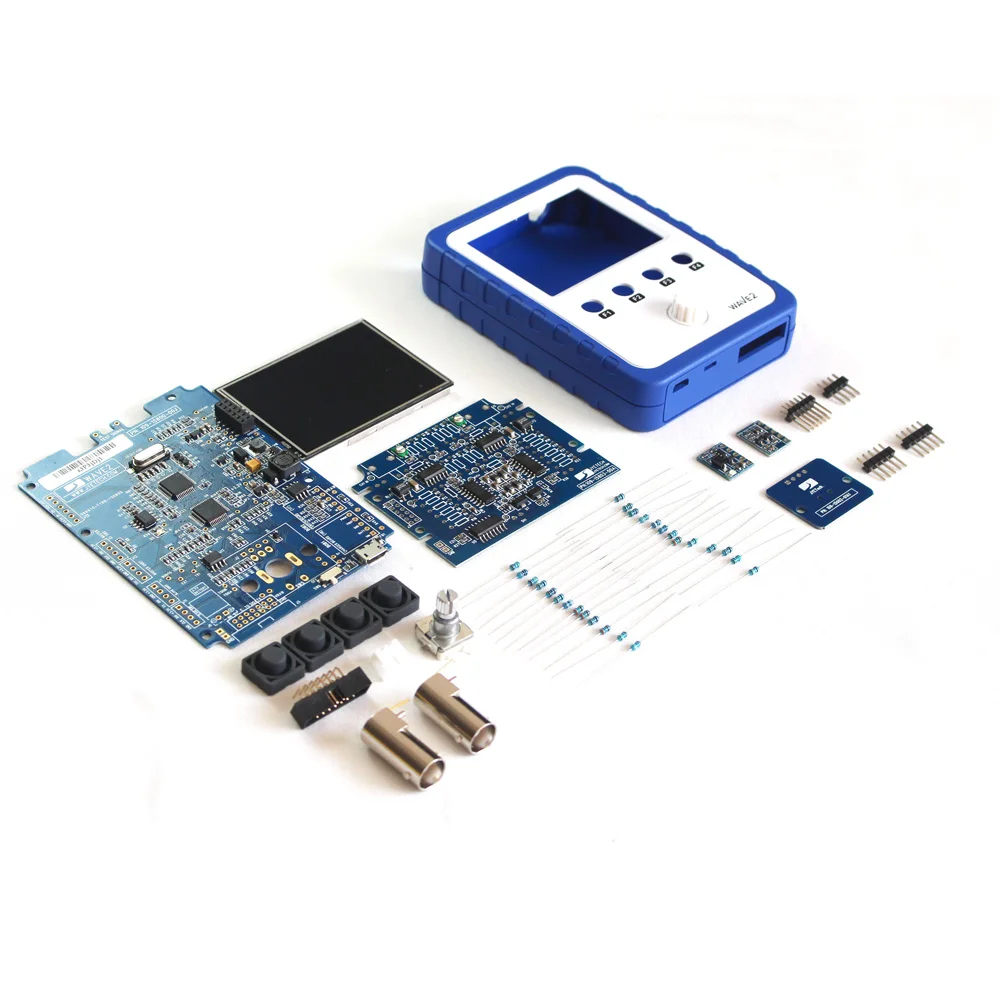

1 * осциллограф WAVE2 DIY kit

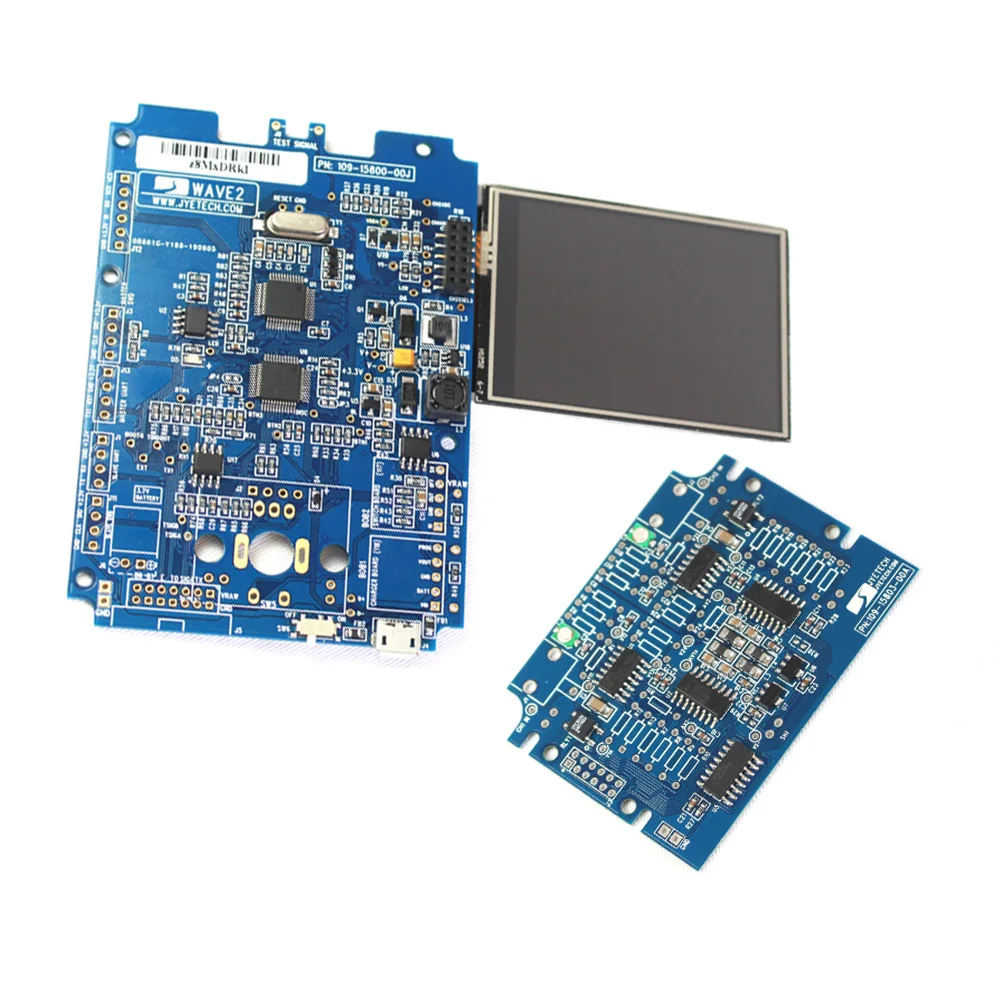

1 * плата 117 и плата 118

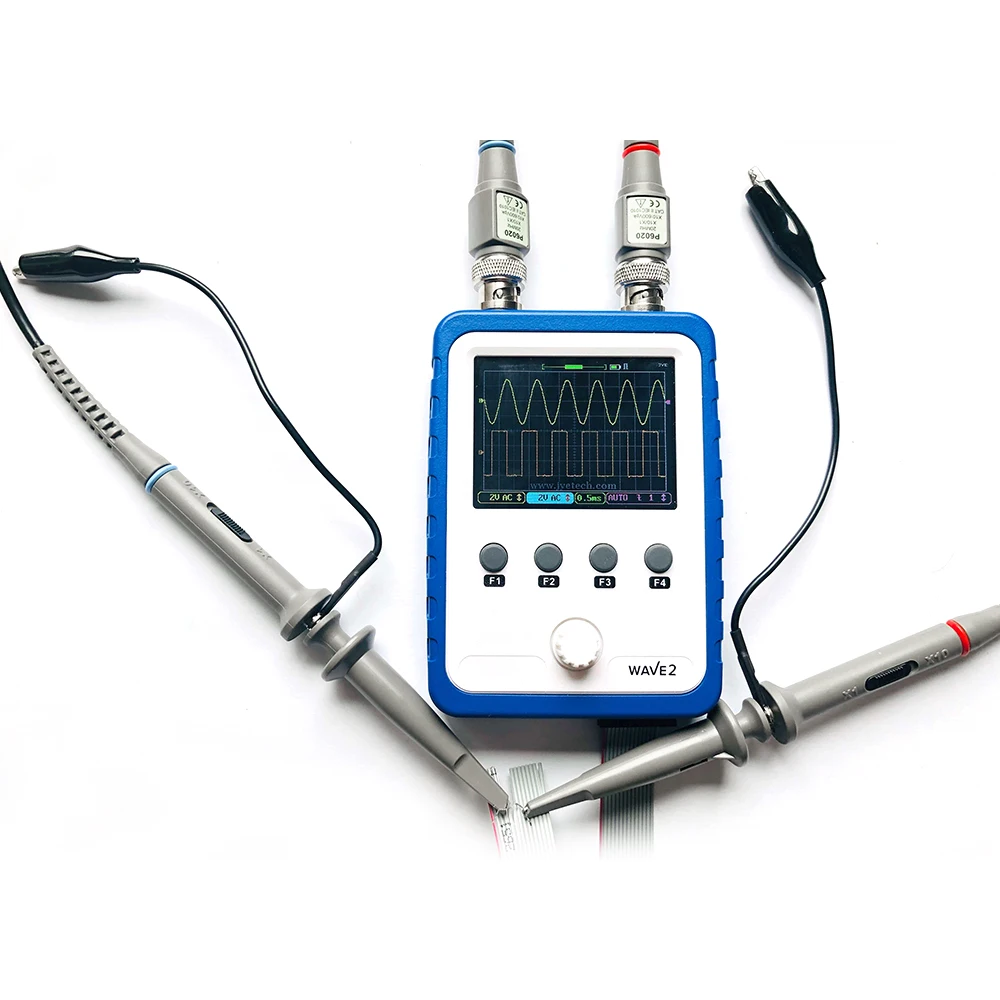

2 выбираемых датчика BNC x1/x10
1 * Руководство по сборке (на английском языке)
1 * Краткое Справочное руководство (на английском языке)
