6VI / 4DI 4DO 0-10V входной цифровой и выходной модуль RS485 MODBUS RTU связь WP9039ADAM Wellpro on.

6VI / 4DI 4DO 0-10V входной цифровой и выходной модуль RS485 MODBUS RTU связь WP9039ADAM Wellpro on.

1. Мы предоставляем руководство по эксплуатации модуля и программное обеспечение для отладки, пожалуйста, посетите наш веб-сайт для загрузки. http://www.shwellpro.com/download

2. Если у вас есть какие-либо вопросы о продуктах, пожалуйста, не стесняйтесь задать мне сообщение, наш инженер поможет вам решить эту проблему.

3. Если Таможенный налог является обязательным, покупатель должен нести стоимость, Продавец не несет никаких таможенных пошлин.

4. Любые проблемы просто свяжитесь с нами через сообщение заказа или электронную почту. Ваша поддержка очень важна для нас, спасибо за понимание!

1. Описание товара

• Шесть входных каналов напряжения: DC0 ~ 10 в

• Четыре оптоэлектронных изолирующих цифрового входного канала (низкоуровневый вход)

• Четыре оптоэлектронной изоляции цифрового выходного канала (NPN коллектор выход)

• RS485 MODBUS RTU стандартный протокол связи

• Сеть с программным обеспечением конфигурации, PLC или промышленная сенсорная панель

• Коммуникация, цифровой вход и цифровой выходной статус светодиодный

• Схема связи предназначена для защиты от грома и помех

• Используется для сбора сигналов и управления в промышленной области

2. Спецификация

• Аналоговый Входной канал 6ch

• Аналоговый входной диапазон DC0 ~ 10V

• Точность аналогового ввода ± 0,02 в

• Цифровой входной канал 4ch (низкоуровневый вход)

• Цифровой выходной канал 4ch (NPN коллектор выход, 500mA)

• Рабочая температура-20 ~ 70 ℃

• Внешнего источника питания DC9V ~ 30V/2W

• Защита от изоляции DC1500V

• Метод установки стандартный DIN направляющая или винт

• Размер 125 × 73 × 35 мм

3. Описание интерфейса

4. Цифровая/аналоговая схема применения

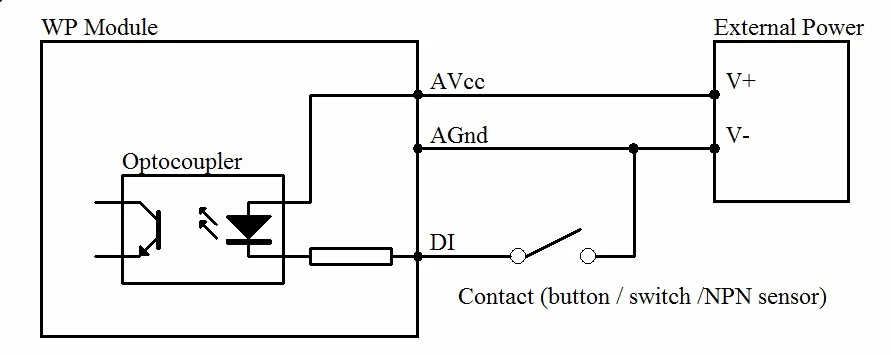

4,1. Схема применения цифрового ввода

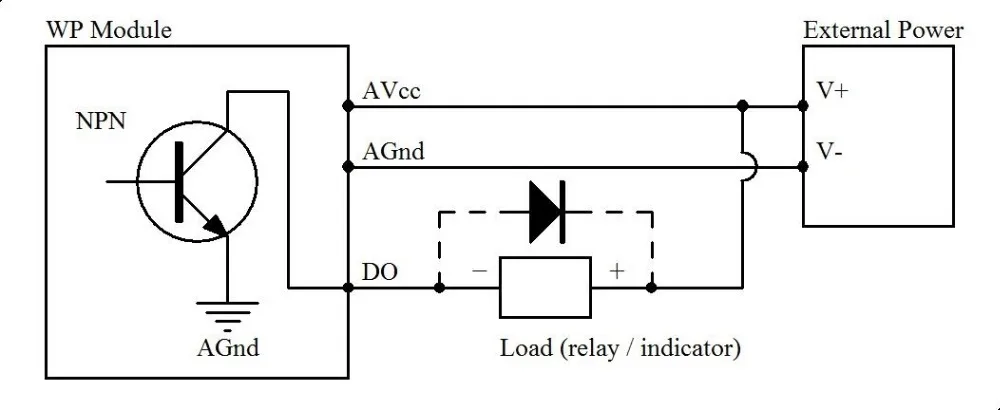

4,2. Схема применения цифрового выхода

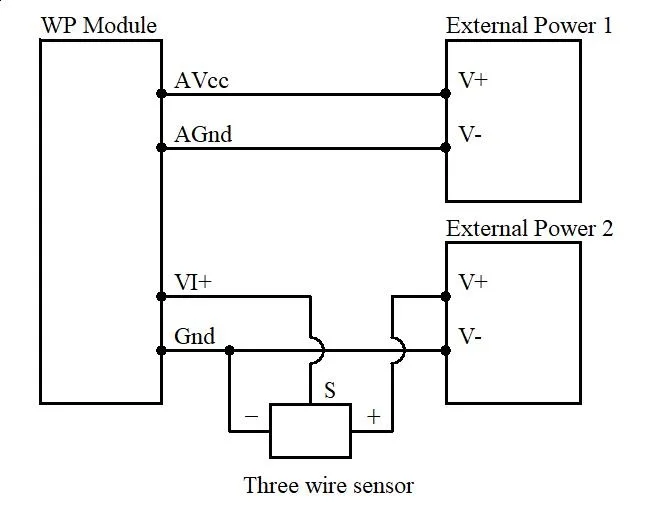

4,3 、 аналоговые входные диаграмма применения

5. Описание связи

5,1. Коммуникационный параметр: 9600, None, 8, 1 (настройка по умолчанию)

5,2. Команда для чтения данных с аналоговым входом

Отправка: 01 03 00 00 00 06 C5 C8 (пример/шестигранный)

Получение: 01 03 0C 05 AF 00 00 00 00 00 00 00 00 00 AD 6A (пример/шестигранный)

Эта команда считывает данные входного напряжения модуля.

Данные аналогового входного канала 1-«05AF», он будет 1455 после преобразования в десятичные данные. Положите его в формула: V = данные * 10/4095 = 1455*10/4095 ≈ 3,55 V. Напряжение другого аналогового входного канала составляет 0 В.

5,3. Команда для чтения данных с цифровым входом

Отправка: 01 02 00 00 00 04 79 C9 (пример/шестигранный)

Получение: 01 02 01 05 61 8B (пример/шестигранный)

Эта команда считывает Цифровые входные данные модуля.

Данные цифрового ввода «05», они будут «00000101» после преобразования в бинарные данные. Последние четыре бит данных соответствуют DI_04 ~ DI_01. Это означает, что DI_03 и DI_01 включены.

5,4. Команда для настройки данных цифрового выхода (Управление несколькими каналами)

Отправка: 01 0F 00 00 00 04 01 03 7E 97 (пример/шестигранный)

Получение: 01 0F 00 00 00 04 54 08 (пример/шестигранный)

Эта команда устанавливает модуль для вывода нескольких каналов.

Данные цифрового выхода «03», они будут «00000011» после преобразования в бинарные данные. Последние четыре бит данных соответствуют DO_04 ~ DO_01. Это означает, что DO_02 и DO_01 включены.

Когда модуль получит правильную команду, он отправит ответ обратно мастеру.

5,5. Команда для настройки данных цифрового выхода (Управление одним каналом)

Отправка: 01 05 00 00 FF 00 8C 3A (пример/шестигранный)

Получение: 01 05 00 00 FF 00 8C 3A (пример/шестигранный)

Эта команда устанавливает модуль для вывода одного канала.

Когда модуль получит правильную команду, он отправит ответ обратно мастеру.

5,6. Команда для чтения данных с цифровым выходом

Отправка: 01 01 00 00 00 04 3D C9 (пример/шестигранный)

Получение: 01 01 01 03 11 89 (пример/шестигранный)

Эта команда считывает цифровые выходные данные модуля.

Данные цифрового выхода «03», они будут «00000011» после преобразования в бинарные данные. Последние четыре бит данных соответствуют DO_04 ~ DO_01. Это означает, что DO_02 и DO_01 включены.

5,7. Команда для настройки Адреса модуля

Отправка: 00 06 00 64 00 01 08 04 (пример/шестигранный)

Получение: 00 06 00 64 00 01 08 04 (пример/шестигранный)

Эта команда устанавливает адрес модуля (рабочий адрес) как «01» (настройка по умолчанию). Эта настройка может быть сохранена при выключении питания. Это команда трансляции. Необходимо убедиться, что к мастеру подключен только один модуль.

Когда модуль получит правильную команду, он отправит ответ обратно мастеру.

5,8. Команда для настройки параметров связи

Отправка: 01 06 00 65 00 02 18 14 (пример/шестигранный)

Получение: 01 06 00 65 00 02 18 14 (пример/шестигранный)

Эта команда устанавливает Коммуникационный параметр как «9600, None, 8, 1» (настройки по умолчанию). Эта настройка может быть сохранена при выключении питания.

Когда модуль получит правильную команду, он отправит ответ обратно мастеру.

6. Описание питания/данных светодиодный

• При включении модуля светодиодный зеленый цвет.

• Когда модуль находится под связью, светодиодный мерцает.

• Когда модуль получает правильную команду, светодиодный зеленый цвет.

• Когда модуль получает неверную команду или другую команду модуля, светодиодный индикатор красного цвета.

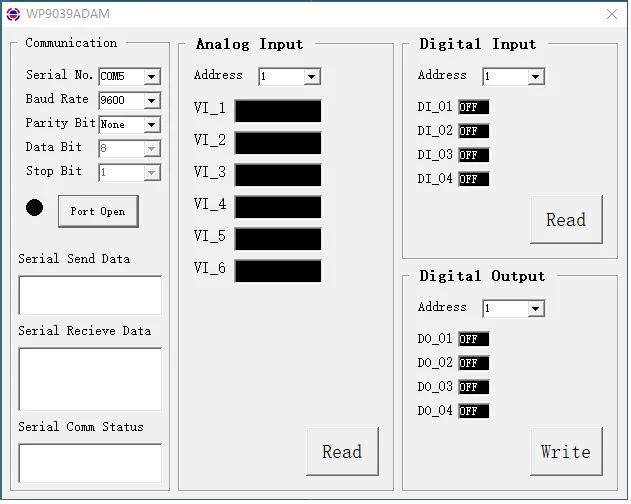

7. Описание отладки ПК

Мы предоставляем программное обеспечение для отладки для тестирования функций и настройки параметров. Выполните следующие действия:

• Подключите компьютер к модулю с конвертером RS485.

• Подключите питание DC12V или DC24V к модулю и включите питание. Чтобы избежать ненужных повреждений, пожалуйста, убедитесь, что положительные и отрицательные клеммы правильно подключены перед включением питания.

• Откройте программное обеспечение и выберите модель модуля, вы увидите окно функционального тестирования или настройки параметров.

• Установите параметр связи и откройте последовательный порт.

• Выберите соответствующую настройку и нажмите кнопку «Чтение» или «запись».

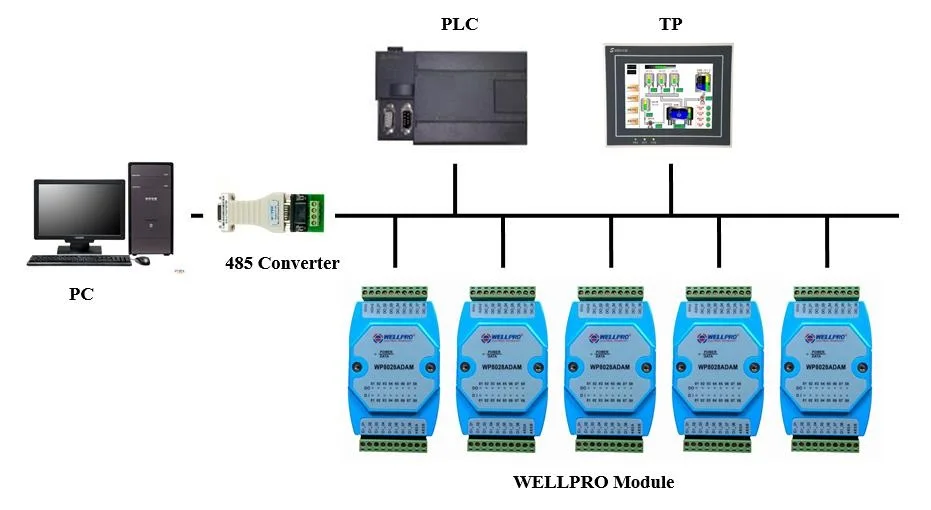

8. Сетевая схема RS485
