Электронный термостат терморегулятор M5 комнатный для теплого пола и систем

Электронный термостат терморегулятор M5 комнатный для теплого пола и систем

Отличия:

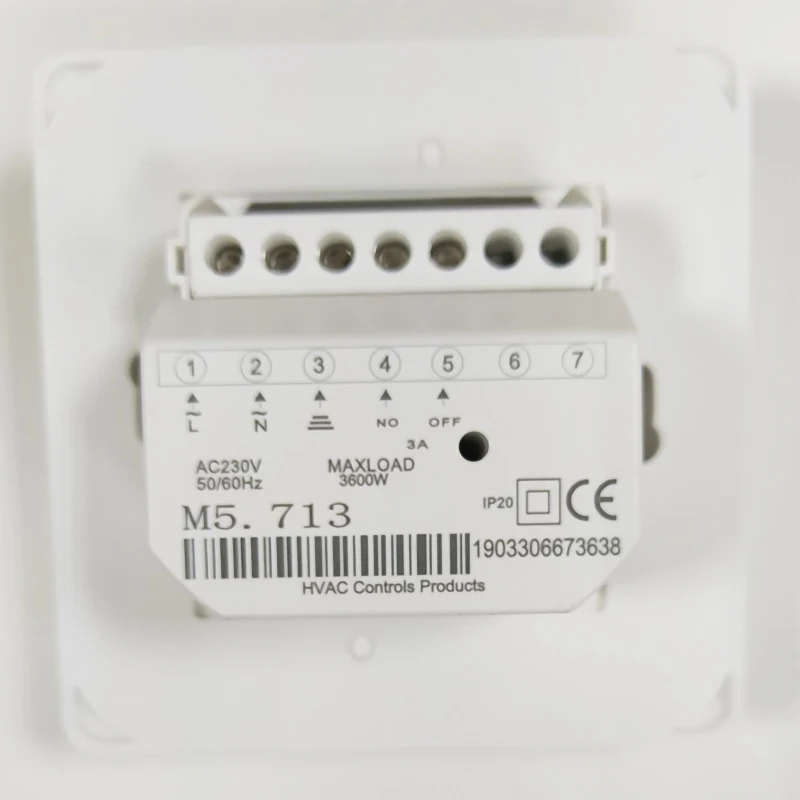

Терморегулятор M.5 713 - имееет встроенный температурный датчик и работает только по температуре воздуха. (Контактная группа 3А)
Терморегулятор M.5 716 - Работает как по температуре воздуха, так и по температуре внешнего датчика температуры, который входит в комплект. (Контактная группа 16А)
Подробнее: http://glavteplo.com/products/elektronnyj-termostat-tim-art-m5716-datchik-naruzh-temperatury-v-podarok.html

Тип управления: механическое

Тип связи: проводной

Напряжение: 220-230 В

Энергопотребление: < 5 VA

Диапазон регулировки: 5-40 ºС

Точность регулировки температуры: ± 0.5 К

Рабочая температура: -5...50ºС

Защита корпуса: IP20

Материал корпуса: огнестойкий PC пластик

Подробнее: http://glavteplo.com/products/elektronnyj-termostat-tim-art-m5713.html

На основании данных о температуре в помещении термостат обеспечивает открытие/закрытие коллекторных сервоприводов, таким образом открывая или перекрывая поток рабочей среды в соответствующих петлях системы напольного отопления.

M5.XX используется для 2-позиционного управления включения / выключения нагревателя с помощью NTC датчика, расположенн- ого с наружи или внутри терморегулятора. Термостат замеряет фактическую температуру в строенным датчиком или датчиком температуры пола, и отопление включается, когда температура в помещении опускается ниже заданного значения.

Монтаж датчика:
Датчик температуры пола следует монтировать в защитной трубке, которая заделывается в пол, как можно более близко к поверхности. Датчик устанавливают между ветками отопительного кабеля на одинаковом от них расстоянии, не касаясь их, на расстоянии ~500 мм от стены. Кабель датчика может быть удлинен до 50м (кабель приобретается отдельно).
Размещение термостата:
Рекомендуется монтировать на стене так, чтобы обеспечить свободную циркуляцию воздуха. В местах, где исключено воздействие прямых солнечных лучей, сквозняков, нагревательных приборов. Для удобства управления располагайте термостат на высоте 0,9…1,2 м от пола.

Установка желаемой температуры: Шкала термостата проградуирована от +5 до +40 ºС. Для визуального контроля предусмотрен LED-индикатор, который при включении нагрева загорается красным цветом. Включите термостат на максимальную температуру до тех пор, пока помещение не прогреется до желаемой температуры. Затем поверните регулировочное колёсико против часовой стрелки до выключение индикатора. При необходимости точную настройку можно произвести в течение последующих 12 часов.

Точная настройка термостата уже выполнена на производстве. Пожалуйста не изменяйте её при установке термостата. Однако, когда температура в комнате стабилизируется, возможно, возникнет необходимость в точной настройке. Измерьте температуру в комнате при помощи точного термометра. Снимите регулировочное колёсико A  и поверните ось B в нужную сторону, установите регулировочное колёсико обратно. Теперь линия на регулировочном колёсике указывает точное значение температуры в помещении.

Установка минимальной и максимальной температуры: Блокирующий механизм расположен под регулировочным колёсиком и ограничивает диапазон температур. Ослабив винт С (рис. 1) можно изменить диапазон температур с +5…40ºС до +20…25ºС. Красная точка указывает на максимальную температуру, зелёная на минимальную.
