Характеристики

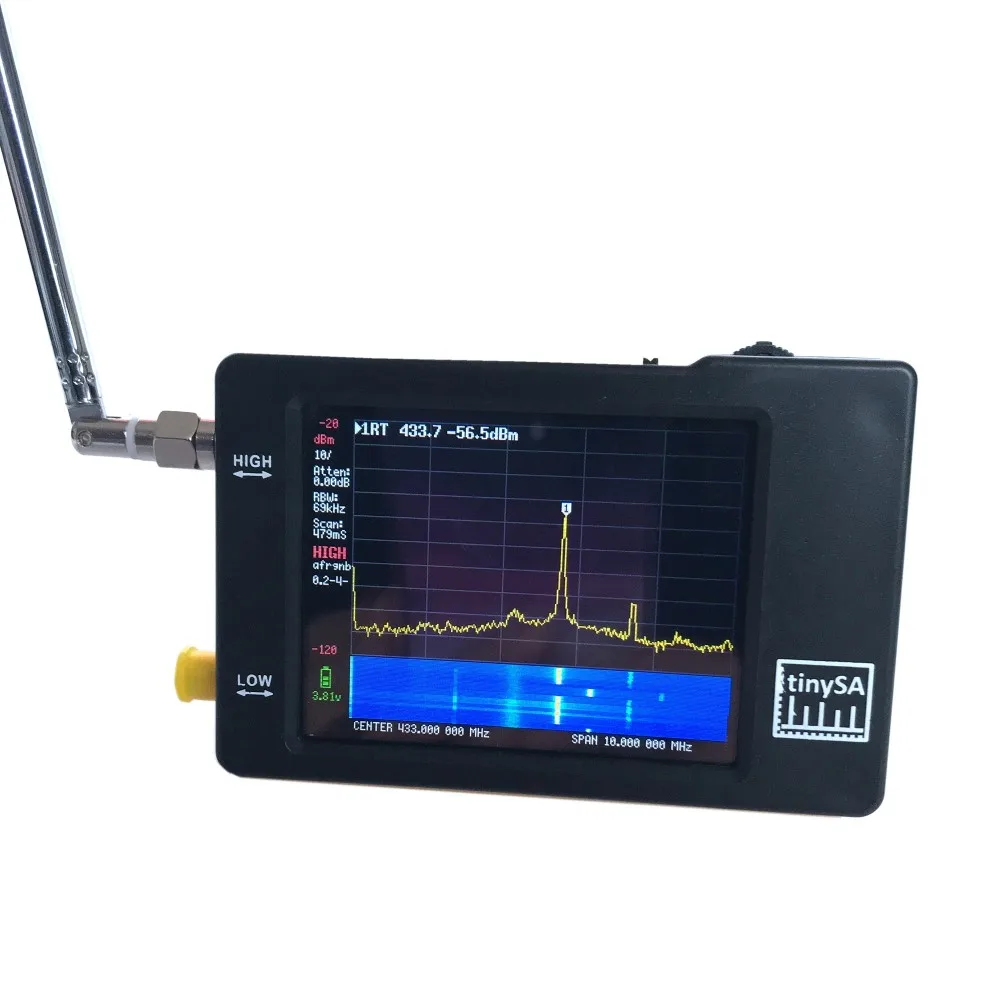

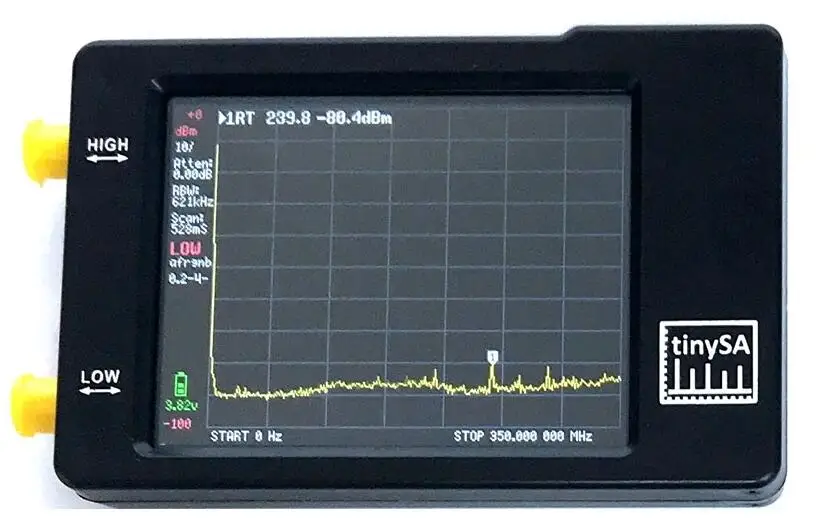

Оригинальный TinySA ручной анализатор крошечного спектра 2 8 "TFT дисплей MF/HF/VHF UHF с
История изменения цены
*Текущая стоимость 3 838,93 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-20-2026 | 4567.22 руб. | 4795.63 руб. | 4681 руб. |
| Feb-20-2026 | 4529.33 руб. | 4755.15 руб. | 4642 руб. |
| Jan-20-2026 | 3800.62 руб. | 3990.87 руб. | 3895 руб. |
| Dec-20-2025 | 4452.36 руб. | 4675.37 руб. | 4563.5 руб. |
| Nov-20-2025 | 3876.25 руб. | 4070.2 руб. | 3973 руб. |
| Oct-20-2025 | 4375.69 руб. | 4594.41 руб. | 4484.5 руб. |
| Sep-20-2025 | 4337.47 руб. | 4554.83 руб. | 4445.5 руб. |
| Aug-20-2025 | 4299.41 руб. | 4514.88 руб. | 4406.5 руб. |
| Jul-20-2025 | 4260.16 руб. | 4473.60 руб. | 4366.5 руб. |
Описание товара
Спасибо за вашу поддержку в tinySA от Erik & Hugen.
TinySA сейчас в наличии.
Поддержка://groups.io/g/tinysa
Техническое описание:
//tinysa.org/wiki/pmwiki.php?n=Main.TechnicalDescription
В tinySA является небольшой анализатора спектра, в первую очередь, предназначена для 0,1 МГц до 350 МГц материалов, при этом он имеет несколько милых другие возможности:
- Анализатор спектра с двумя входами, высокое качество MF/HF/VHF вход для 0,1 MHZ-350MHz, меньшее качество UHF вход для 240MHz-960MHz.
- Переключаемое разрешение полосовой фильтр для обоих колеблется от 2,6 кГц и 640 кГц
- Цветной дисплей показывает 290 точек сканирования, охватывающих полный низкий или высокочастотный диапазон.
- Входной шаг аттенюатор от 0 дБ до 31 дБ для MF/HF/VHF вход.
- Когда не используется в качестве спектрального анализатора, он может использоваться в качестве генератора сигналов, MF/HF/VHF синусового выхода между 0,1 MHZ-350MHz, UHF квадратной волновой выход между 240MHz-960MHz.
- Встроенный калибровочный генератор сигналов, который используется для автоматического самостоятельного тестирования и калибровки с низким входом.
- Подключается к ПК через USB он становится PC контролируемым спектральным анализатором
- Перезаряжаемая батарея обеспечивает как минимум 2 часа портативного использования
- Из-за низкой стоимости и очень малого форм-фактора есть определенные соответствующиеОграничения.
Введение и другие видео
Короткую 7 минут видео представляя основные черты tinySA может быть установленоЗдесь. Больше видео в моемКанал YouTube
Есть несколько видео-отзывов о tinySA от IMSAY Guy onYouTube. Если вы идете туда, убедитесь, что вы также Смотрите более поздние видео, так как IMSAY Guy все еще учится, как использовать tinySA в своем первом видео
Вид ручного
Для тех, кто предпочитает читать документ вместо просмотра Вики, Курт пулсон был так добр, чтобы написать обширный документ, объясняющий различные аспекты tinySA для датского радиожурнала Amatuer. Можно найти английскую версиюЗдесь. Курт описывает работу генератора сигналов и функций анализатора спектра и поясняет, как обновлять FW. Документ содержит множество снимков на экране для примера измерений.
Основные предметы, освещенные в этой вики:
- Анализатор спектра введение
- Первое использование
- Структура меню
- Параметры
- Техническое описание
- Обновление прошивки
- Получение поддержки
- ПК SW
Параметры
Пользовательский интерфейс:
* Разрешение дисплея 320*240 пикселей
* Диагональ экрана 2,8"
* 16 бит на RGB пикселей
* Резистивное сенсорное управление
* Управление переключателем Jog
* Контроль последовательного порта USB
* Дополнительный порт TTL USART (SW еще не реализован) на внутренней печатной плате
* Линейный источник питания, чтобы избежать переключения шума.
Спецификация входного/выходного сигнала tinySA разделена на 4 режима
Спецификация низкого входного режима:
* Диапазон входных частот от 100 кГц до 350 МГц
* Входное сопротивление 50 Ом при затухании входного сигнала до 10 дБ или более.
* Выбор ручного и автоматического затухания ввода между 0 дБ и 31 дБ в 1 дБ шаги
* Абсолютный Максимальный входной уровень без затухания + 10dBm
* Абсолютная Максимальная входная мощность с 30dB затуханием + 20dBm для короткого периода
* Входная точка перехват продуктов модуляции третьего заказа (IIP3) с 0 дБ затуханием + 15dBm
* 1 дБ точка сжатия при + 2 дБм с 0 дБ затуханием
* Разрешение детектора мощности 0,5 дБ и линейность по сравнению с частотой +/-1 дБ
* Абсолютная точность уровня мощности после калибровки уровня мощности +/- 1 дБ
* Самый низкий дискретный сигнал с пропускной способностью 30 кГц-102dBm
* Точность частоты равна выбранной полосе пропускания разрешения
* Фазовый шум-90 дБ/Гц при офсете 100 кГц и-115 дБ/Гц при офсете 1 МГц
* Свободный динамический диапазон при использовании полосы пропускания 30 кГц 70 дБ
* Вручную выбираемые фильтры разрешения 3, 10, 30, 100, 300, 600 кГц. Автоматический выбор одного из 57 фильтров разрешения.
* Разрешение экрана 145 или 290 точек измерения.
* Скорость сканирования более 1000 точек/секунд с использованием самых больших фильтров разрешения.
* Автоматическая оптимизация реальных точек сканирования для обеспечения покрытия всего диапазона сканирования независимо от выбранной полосы пропускания разрешения
* Опция подавления Spur для оценки, если определенные сигналы генерируются внутри или фактически присутствуют в входном сигнале
Высокая спецификация входного режима:
* Диапазон входных частот от 240 МГц до 960 МГц
* Поскольку нет входного полосового фильтра, сильные сигналы, выходящие за пределы диапазона от 240 МГц до 960 МГц, могут привести к искажению сигналов в диапазоне частот
* Абсолютный Максимальный входной уровень без затухания + 10dBm
* Входная точка перехват продуктов модуляции третьего заказа (IIP3)-5dBm
* 1 дБ точка сжатия при-6 дБм с 0 дБ затуханием
* Разрешение детектора мощности 0,5 дБ и линейность по сравнению с частотой +/-1 дБ
* Абсолютная точность уровня мощности после калибровки уровня мощности +/- 1 дБ
* Самый низкий дискретный сигнал с пропускной способностью разрешения 30 кГц-115dBm
* Точность частоты равна выбранной полосе пропускания разрешения
* Свободный динамический диапазон при использовании полосы пропускания 30 кГц 50 дБ
* Выбираемые (автоматические и ручные) фильтры разрешения 3, 10, 30, 100, 300 и 600 кГц
* Дополнительный 25 дБ до 40 дБ частотно-зависимый входной аттенюатор. Ошибка уровня мощности с активированным аттенюатором увеличивается до +/- 15 дБ
* Разрешение экрана 145 или 290 точек измерения.
* Скорость сканирования более 1000 точек/секунд с использованием самых больших фильтров разрешения.
* Автоматическая оптимизация реальных точек сканирования для обеспечения покрытия всего диапазона сканирования независимо от выбранной полосы пропускания разрешения
Спецификация режима низкого выхода:
* Sinus выход с гармоникой ниже-40 дБ фундаментальных
* Диапазон выходной частоты от 100 кГц до 350 МГц
* Выходной уровень выбирается в 1 дБ шагов между-76dBm и-6dBm
* Опционально AM, узкая FM и широкая FM модуляция или медленная развертка по выбору частотного диапазона
Высокая производительность режима:
* Квадратный волновой выход
* Диапазон выходной частоты от 240 МГц до 960 МГц
* Выходной уровень выбирается с переменным шагом между-38dBm и + 13dBm
* Опционально узкая FM и широкая FM модуляция или медленная развертка по выбору частотного диапазона
Спецификация справочного генератора:
* Дополнительный квадратный волновой выход с фундаментальным at -25dBm подключен к высокому входу/выходу
* Частота может быть установлена на 1 МГц, 2 МГц, 4 МГц, 10 МГц, 15 МГц или 30 МГц.
Спецификация батареи:
* Время зарядки макс. 1 час на минимальном usb-порте 500мА или зарядном устройстве USB
* Работа на полностью заряженной батарее не менее 2 часов
