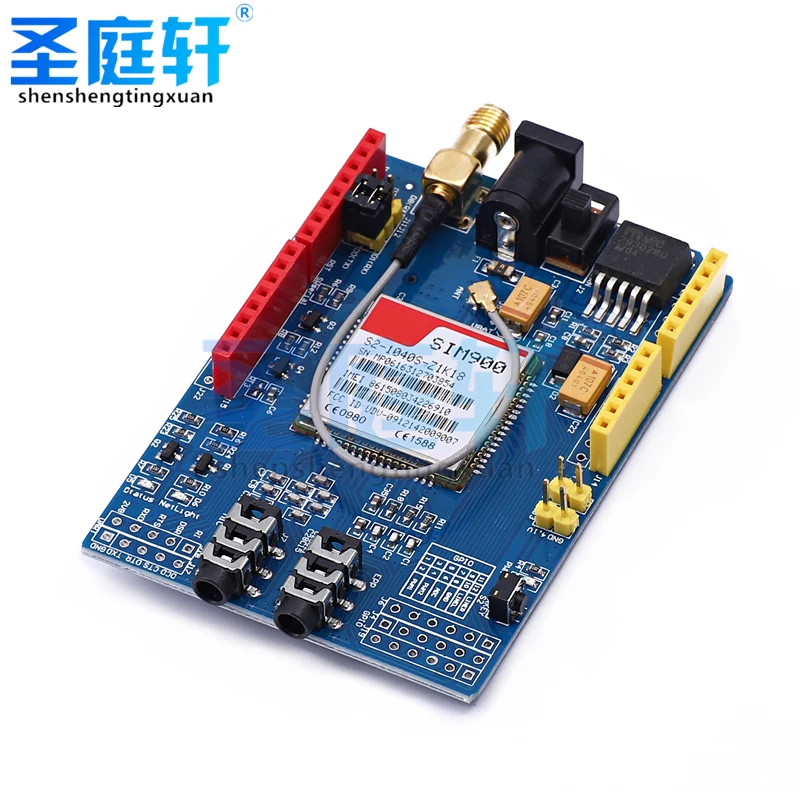

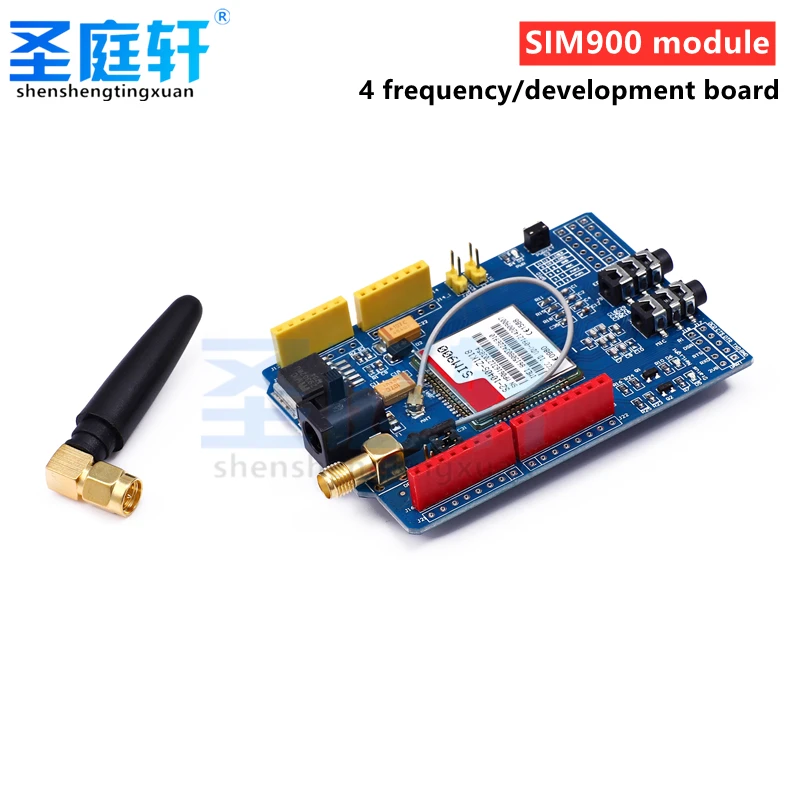

Это детский беспроводной модуль SIM900 GPRS, 4-полосный Модуль доступен по всему миру.

Плата расширения щита GPRS представляет собой последовательный беспроводной модуль GSM/GPRS. Вы можете изучить разработку GSM/GPRS мобильный телефон, разработку оборудования дистанционного управления, считывание беспроводных счетчиков, умную бытовую технику, управление на больших расстояниях и т. д. Щит GPRS на 100% совместим со всеми стандартными платами разработки Arduino. GPRS Shield-это 4-полосный модуль GPRS/GSM, который поддерживает одновременно 4 стандартных диапазона частот 850/900/1800/1900 МГц. Подходит для использования дома и за рубежом. Он может отправлять SMS-сообщения, совершать звонки, GPRS и другие функции, которые есть у всех мобильных телефонов. Примечание: Это новая версия (версия 64M), которая поддерживает SMS и MMS, старая версия поддерживает только SMS.

Ссылка: http://pan.baidu.com/s/1eQjAOvw пароль: firn

Инструкции по использованию

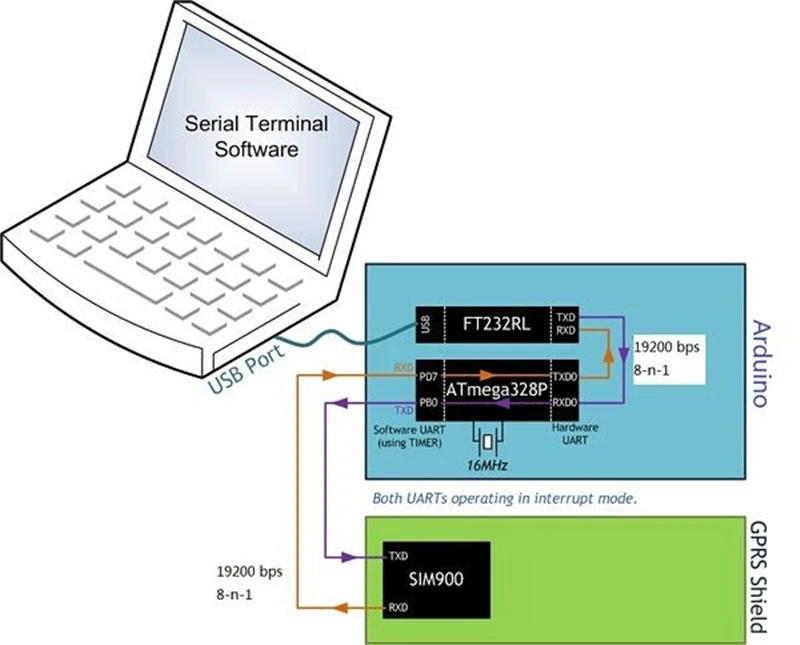

1. Компьютер может отладить USB-TTL. Источник питания этого модуля: рекомендуется 5 В-26 в, 5 в 2 А. После подключения материнской платы источник питания должен иметь ток 2 А. Причина в том, что загрузочный ток экрана GPRS и максимальный пиковый ток работы требуют максимум 2 А, но порт USB не может обеспечить такой большой ток, поэтому необходимо подключить внешнее устройство питания. Контакт другого порта питания приводит к источнику питания 3,7-4,5 в, подходящему для источника питания на литиевом аккумуляторе. Последовательный порт идеально совместим. Последовательный порт TTL совместим с Микроконтроллерами 3,3 и 5 В. 2. Убедитесь, что ваша SIM-карта не заблокирована 3. Скорость передачи данных для связи с экраном GPRS желательно 19200 бит/с 8-N-1 (экран GPRS автоматически сопрягает скорость передачи по умолчанию)

Особенности

· § Quad-Band 850 / 900/ 1800 МГц-будет работать в сетях GSM во всех странах мира. · § GPRS multi-slot class 10/8 · § GPRS мобильная станция класса B · Соответствует стандарту GSM phase 2/2 + · § Класс 4 (2 Вт @ 850 / 900 МГц) · § Класс 1 (1 Вт @ 1800 / 1900 МГц) · Управление через AT команды-стандартные команды: GSM 07,07 & 07,05 расширенные команды: SIMCOM AT команды. · § Служба коротких сообщений-так что вы можете отправить небольшие объемы данных по сети (асци или исходный шестнадцатеричный). Встроенный Стек TCP/UDP-Позволяет загружать данные на веб-сервер. · Поддержка RTC. · § Выбор серийного порта. · § Разъемы для динамиков и наушников · § Низкое энергопотребление-1,5 мА (спящий режим) · § Промышленный диапазон температур от-40 °C до + 85 °C Характеристики

Характеристики

Идеи применения

· § M2M (машина 2) аппликации. Дистанционное управление приборами. · § Удаленная Метеостанция или беспроводная сенсорная сеть. · § Система слежения за транспортным средством с модулем GPS.

Предупреждение

· § Убедитесь, что ваша SIM-карта разблокирована. · § Продукт предоставляется без изоляционного корпуса. Соблюдайте меры предосторожности от электростатического разряда, особенно в сухую (низкую влажность) погоду. · § Заводская установка по умолчанию для экрана GPRS UART составляет 19200 bps 8-N-1. (Можно изменить с помощью команд AT).

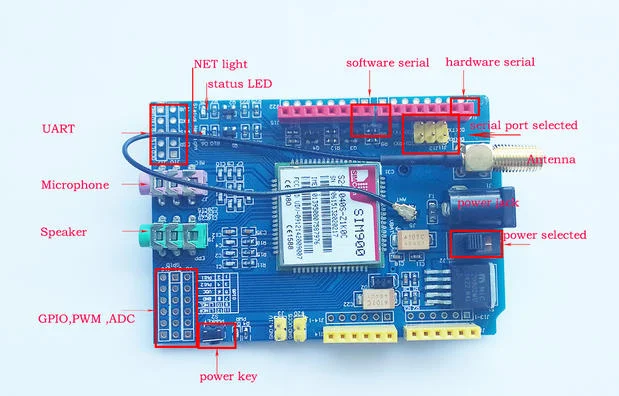

Введение интерфейса

Выбор питания-Выберите источник питания для экрана GPRS (внешнее питание или 5 в arduino) · § Разъем питания-подключен к внешнему источнику питания 4,8 ~ 5 в постоянного тока • § Интерфейс антенны-подключен к внешней антенне Выбор последовательного порта-Выберите последовательный порт программного обеспечения или последовательный порт hareware для подключения к экрану GPRS · § Аппаратный серийный D0/D1 Arduino · § Программное обеспечение serial - D7/D8 Arduino · § Светодиодный индикатор состояния-показывает, включена ли мощность SIM900 · § Net светильник-сообщите статус о SIM900, связывающем с сетью · § UART of SIM900 - UART pins breakout of SIM900 · § Микрофон-для ответа на телефонный звонок · § Динамик-для ответа на телефонный звонок · § GPIO,PWM и ADC SIM900 - GPIO,PWM и ADC контакты пробоя SIM900 · § Клавиша питания-питание вверх и вниз для SIM900
