1. Введение в HY201/07 USB/последовательный порт линейный массив CCD модуль сбора

А. Чип CCD: Toshiba TCD1304AP, Размер пикселя-8 мкм × 200 мкм, всего 3648 пикселей, диапазон отклика волны-300 нм ~ 1100нм.

B. AD/Частота дискретизации: 0,5 м.

C. Глубина выборки: 12 бит.

D. Интегрированный время экспозиции CCD мкм (10,20,40,60, 80100500),ms(1,3, 7,5, 20,50, 100300) регулируется по 14th туристического снаряжения.

Е. Режим триггера-это внутренний триггер или внешний клавишный триггер.

F. Количество кадров зависит только от скорости передачи данных последовательного порта. Отбора проб 7,5 ms, чтобы завершить один кадр.

2: Инструкция по установке:

1. Шестигранный формат 0x61 или код ASCII A выводит 3648 кодов ASCII с координатами десятичного знака, например 145-2576, С первого 145 представляющих координаты, а вторая 145 представляющих AD 12 бит глубина выборки значение (0-4095).
2. Шестнадцатеричный формат 0x62 или ascii-код B выходы 3648 коды без координат в десятичная система, как, например, 2576, AD 12 бит глубина выборки значений (0-4095).
3. Шестигранный формат 0x64 или код ASCII D выводит 3648 кодов ASCII с координатами шестигранного, например 145-0xFFF, С первого 145 представляющих координаты, а вторая 145 представляющих AD 12 бит глубина выборки значение (0x000-0xFFF).
4. Шестнадцатеричный формат 0x65 или ascii-код E выходы 3648 коды без координат шестнадцатеричной, как, например, 0x773, AD 12 бит глубина выборки значение (0x000-0xFFF).
5. Шестигранный формат 0x63 или код ASCII C выводит 3648 гексадецимальных значений без координат, таких как 0FFF, представляя AD 12 бит значение глубины выборки (0000-0FFF).
6. Увеличьте шестигранный формат 0x66 для непрерывного вывода кадра 7296 байт. Чехол с серийным портом 926100 скорости передачи данных может достигать примерно 12 кадров в секунду.
7. Увеличьте шестигранный формат 0x67, чтобы остановить непрерывный выход.

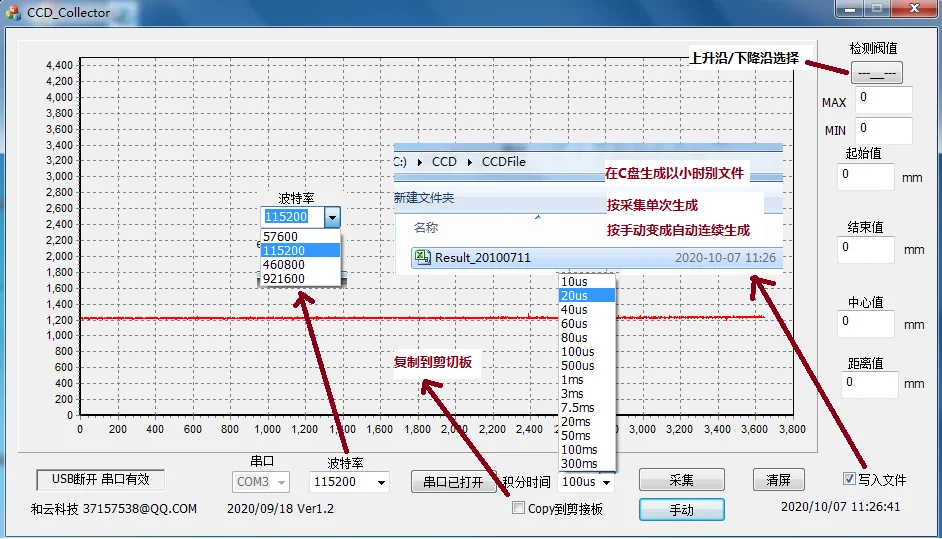

8. Увеличение шестигранного формата 0x70, 57600 (скорость передачи данных последовательного порта)
9. Увеличение шестнадцатеричный формат 0x71, 115200 (последовательный порт скорость передачи данных в случае возникновения проблем, интерактивный отправить 1,25 кадров/с)
10. Увеличение шестигранного формата 0x72, 460800 (скорость передачи данных последовательного порта, Интерактивная Отправка 4 кадров/с)
11. Увеличение шестигранного формата 0x73, 921600 (скорость передачи данных последовательного порта, Интерактивная отправка 6 кадров/с)
12. 16 шестигранный формат 0x31 до 0x39, 0x41,0x42,0x43,0x44,0x45 14 Регулировка уровня интегральное время. Соответствует мкм (10,20,40,60, 80100500) также доступна доставка службами (1,3, 7,5, 20,50, 100300), по умолчанию 100 свяжитесь с нами.
13. Скорость передачи данных фиксируется на 115200,N,8,1. (Закрытый последовательный порт может быть установлен до 926100 в соответствии с требованиями заказчика.)
14. Скорость передачи данных через USB составляет около 450K.

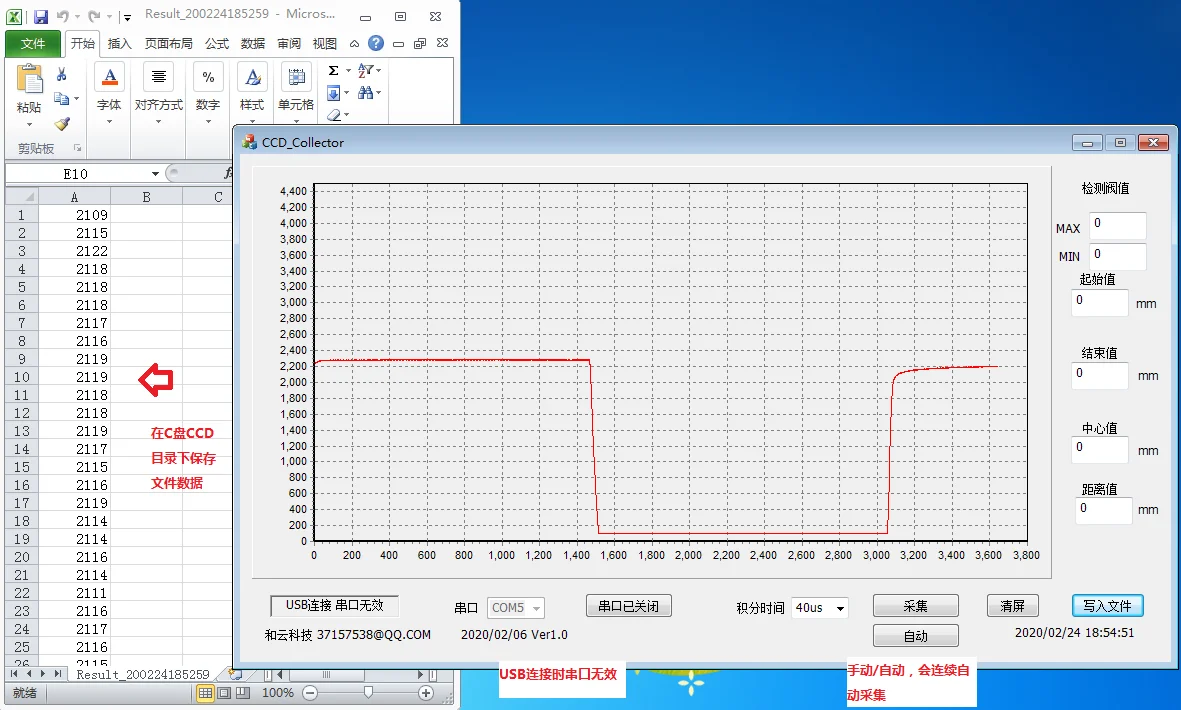

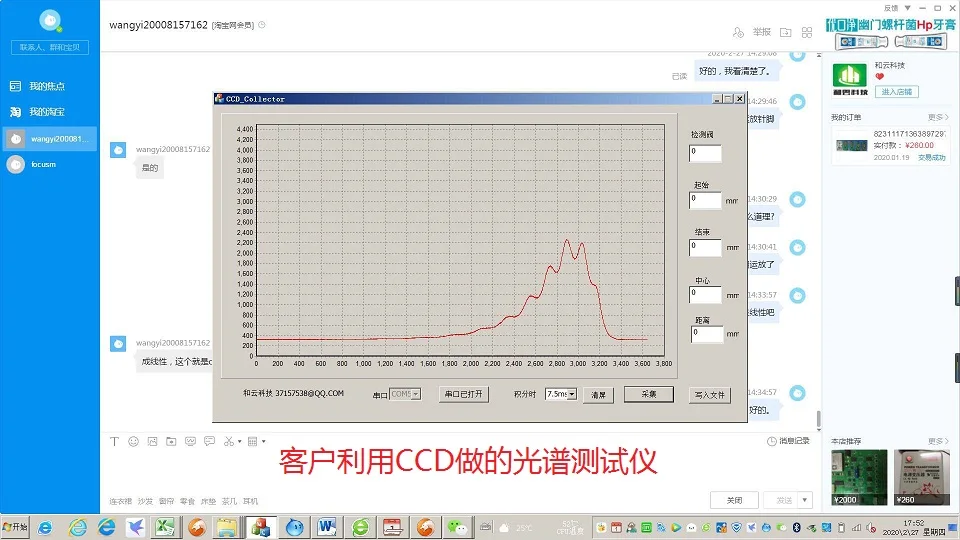

15. Применение колледжа оптического эксперимента обучения/низкий светильник обнаружения уровня и спектрального анализа/фоточувствительное обнаружение/измерение диаметра линии

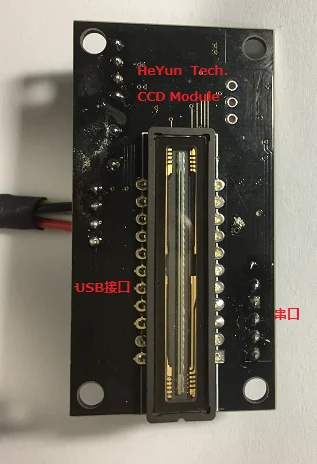

3. Описание интерфейса:

№ 1

G: GND, наземный входной порт источника питания

Tx: терминал отправки последовательного порта

Rx: Серийный приемник с портом

5 В: конечная точка напряжения источника питания (вход постоянного тока 5 В +/-10% 0,5a)

3,3 V: 3,3 V Выходное напряжение

No.2

G: GND, наземный входной порт источника питания

ТРГ: внешний триггер

B0: конец Boot0

Rst: сброс

№ 3

G: Заземление USB

DP: USB DP сигнальный терминал

DM: USB DM сигнальный терминал

+ 5 В: usb-источник питания

ШБ серийного порт подключения: 1. Красный + 5V 2. Черный GND 3. Оранжевый + 3,3 V 4. Зеленый Tx 5. Синий Rx

4. Описание размера внешнего вида:

L58xW30 (мм)
