Примечание: Перед покупкой проверьте у владельца магазина некоторую базовую информацию, такую как толщина стенки тестового объекта

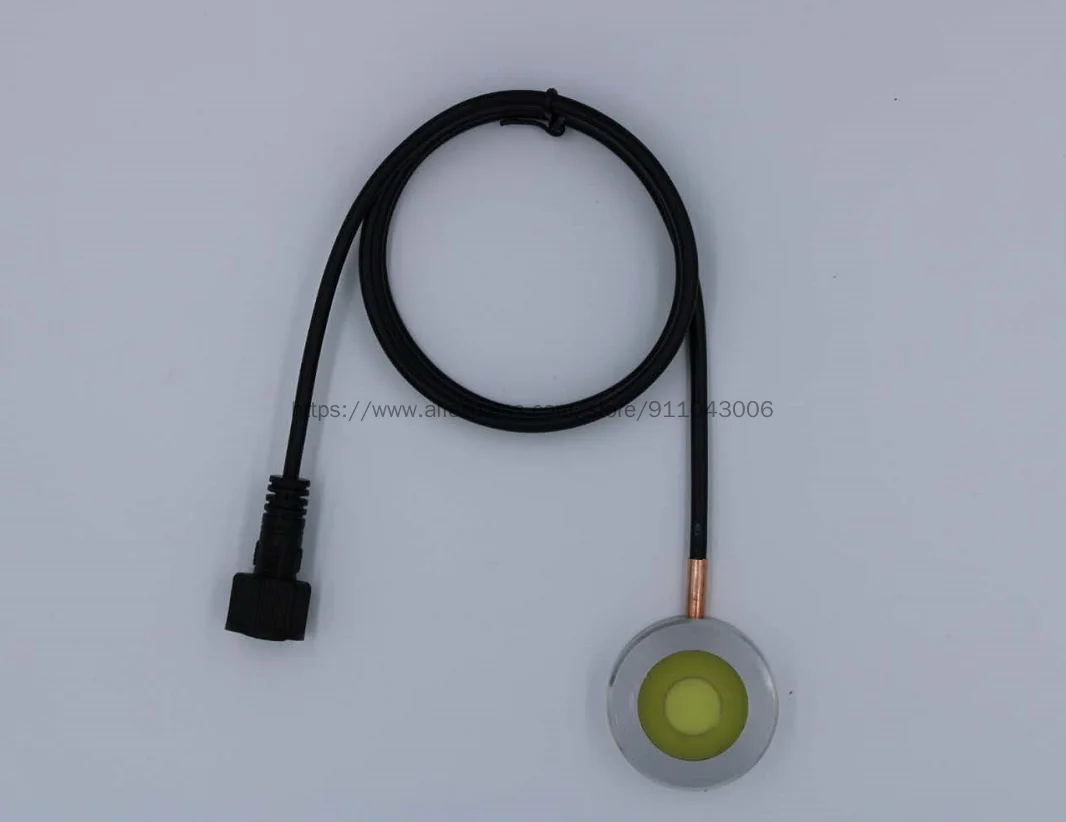

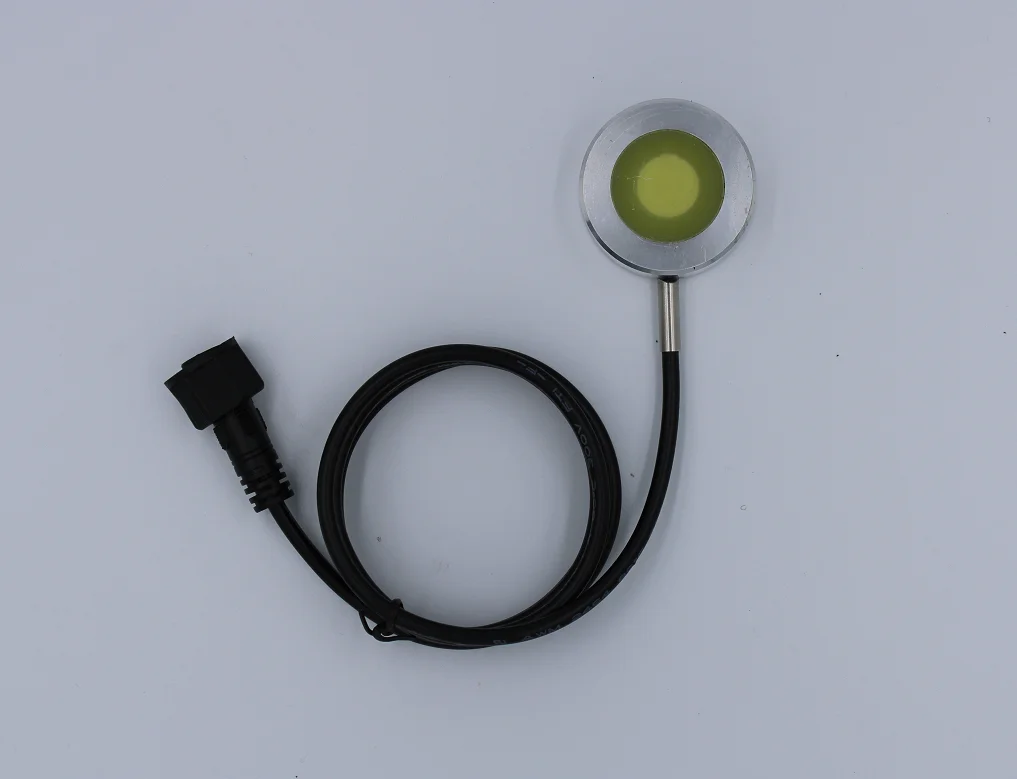

Введение продукта

В соответствии с существующим ультразвуковым датчиком уровня необходимо заполнить Соединительный агент, сила сигнала, вызванная неразумной конструкцией, слаба, установка является хлопотной, И данные процесса работы нестабильны. Структура внутреннего индукционного датчика изменена, чтобы уменьшить влияние установки промежуточного слоя на прочность Ультразвукового Сигнала. Act-ol ультразвуковые сигналы датчика уровня масла могут легко проникать в 5 метров стальной пластины 2 см, далеко за пределами существующих 5 мм сигнал толщины стенки сосуда является нестабильным аналогичные продукты.

Параметры продукта:

Рабочее напряжение: DC12-48V

Рабочий ток: ≤ 25 мА

Диапазон измерения: 5-150 см

Точность измерения жидкости: ≤ 5 мм

Разрешение измерения: 0,1 мм

Взрывозащищенный датчик: искробезопасный Exia LL CT6 огнестойкий Exd I1 CT5

Степень защиты: IP67 является пыленепроницаемым и водонепроницаемым

Рабочая температура:-20-+ 70 ℃

Температура хранения:-25-+ 75 ℃

Интерфейс устройства: RS232/RS485/0-5 в аналоговое количество

Параметры интерфейса связи: скорость связи 9600 бит (по умолчанию длина: 8 метров)

Толщина испытанного контейнера: ≤ 20 мм

Особенности продукта

• Высокочастотное ультразвуковое обнаружение, сильное проникновение, отсутствие повреждений снаружи контейнера
• Решение воздушной муфты: для упрощения процесса установки точки не используется Соединительный агент
• Измеренная толщина стенки контейнера составляет 2 см, диапазон измерений-до 5 м, без выбора материала
• 12-48 в широкий источник напряжения
• RS232/RS485/0-5 в аналоговый три выходных интерфейса
• Высокая стабильность выхода, встроенный алгоритм фильтрации, устраняет помехи
• Высокая точность вывода, разрешение миллиметра

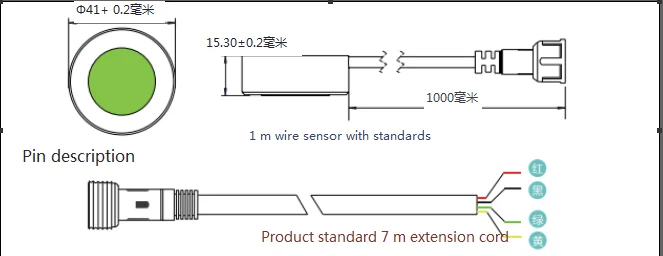

Провод с красным сердечником: провод с датчиком питания к положительному полюсу источника питания (диапазон напряжения источника питания-12-48 В постоянного тока)

Черный провод ядра: линия питания датчика-подключен к отрицательному полюсу источника питания

Зеленый провод ядра: сигнальный провод датчика-сигнальный провод определяется как ROUA и подключен к TX/A конец устройства пользователя

Сигнальная линия с желтым сердечником-сигнальная линия определяется как аналоговое количество TX/B/напряжение и подключается к аналоговому количеству напряжения RX/B устройства пользователя.

Шаги установки внешнего ультразвукового датчика уровня масла

Шаг 1: Выберите место установки

1. При выборе области установки в нижней части масляного бака старайтесь избегать выпускных труб на обоих концах масляного бака и перегородок возле входа. Попробуйте выбрать идеальную область установки посередине.

2. Очистите грязь в месте установки специальной тканью. Не полируйте слой краски в нижней части масляного бака до подтверждения места установки, чтобы не тратить время установки, выбрав неправильное место установки.

Шаг 2: проверка для подтверждения точки установки

Нанесите подготовленную чистую воду на область датчика зонда и используйте как можно больше воды, чтобы убедиться, что воздух удаляется с контактной поверхности датчика и масляного бака. Затем установите датчик и выберите место установки масляного бака

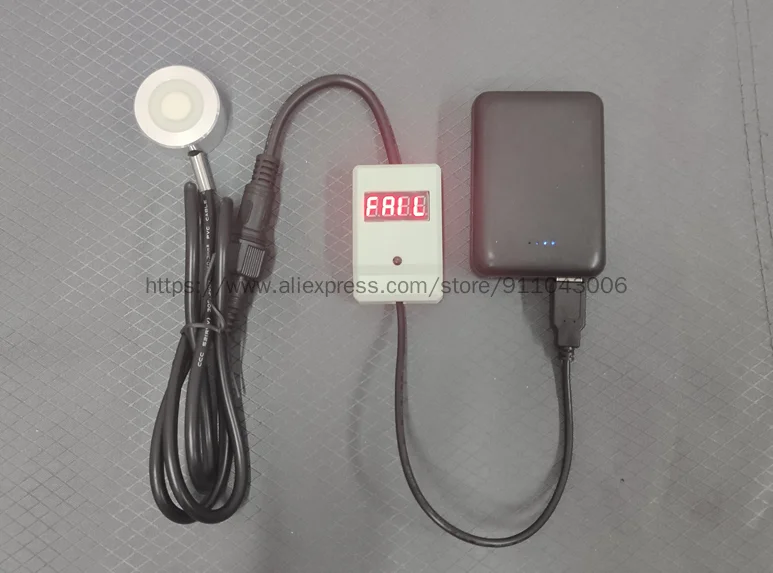

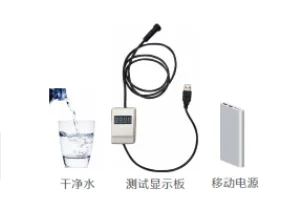

Подключите водонепроницаемую головку дисплея и водонепроницаемую головку датчика уровня масла к usb-разъему дисплея и подключите его к мобильному источнику питания, подготовленному заранее. Определите правильность точки выбора, наблюдая за стабильностью данных на дисплее.

Шаг 3: Закрепите и установите датчик

Выбранная точка установки должна быть отшлифована, чтобы удалить слой краски, чтобы убедиться, что поверхность установки гладкая, И должны быть очищены снова тряпкой, чтобы убедиться, что грязь не входит в датчик перед установкой.

Прикрепите клей к индукционной области датчика с помощью клеевого пистолета и равномерно перемешайте клей зубочисткой, затем приклейте его к установочному положению масляного бака, клей затвердеет в течение 4-5 минут при комнатной температуре, а затем подготовит проводку.

Примечания:

Пожалуйста, подтвердите расположение установки масляного бака в соответствии с конкретным типом масляного бака. Эта инструкция только для справки.

Не полируйте масляный бак до тех пор, пока не будет подтверждена точка установки. Используйте бутилированную воду как можно больше в месте установки.

Сильное магнитное поле внутри датчика играет роль адсорбции и фиксации на месте и установке железного топливного бака, а нежелезный топливный бак должен быть закреплен и приклеен вспомогательными инструментами.

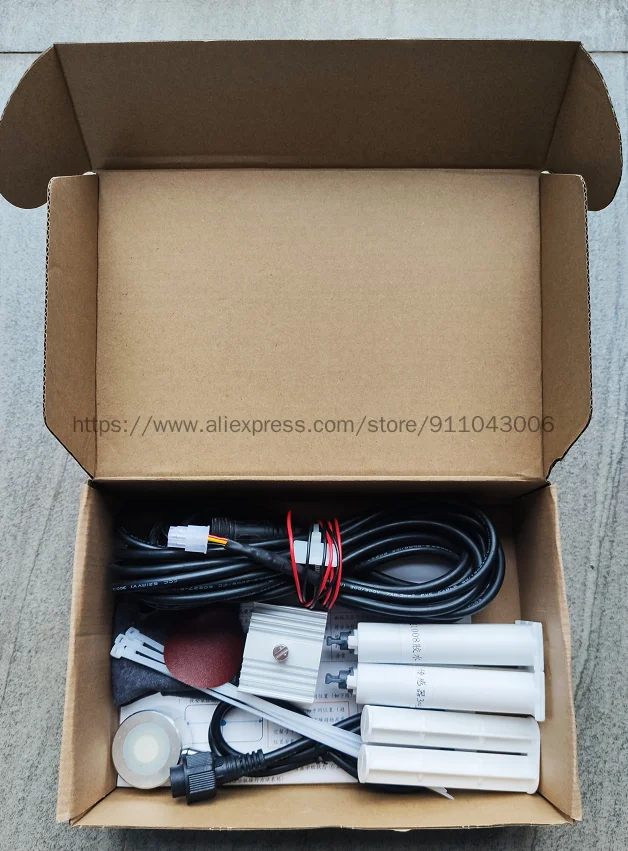

Список доставки:

Ультразвуковой датчик уровня масла X1

Сенсор 3 тонны AB Клей X1

Удлинитель (4 м или 8 м; С клеммами или без них) x1

Галстук x5

800 сетка наждачная бумага

Ткань для протирания

\

\
