Описание

Примечание: Пожалуйста, загрузите руководство по ссылке thess:

Руководство по шасси бака:http:/tui.doit.am/smt/InstallationforTS100.zip

Функция библиотеки ручек:http:/tui.doit.am/smt/PS2X_lib.rar

Руководство пользователя PS2:http:/tui.doit.am/smt/PS2 manual.zip

Схематическая Схема платы драйвера:http:/tui.doit.am/smt/Схема платы драйвера. Zip

Код контрольной платы:http:/tui.doit.am/smt/4-wayMotor16-wayServoCode.zip

Проводка платы управления:http:/tui.doit.am/smt/uno + 4 мотор и 16 плата сервопривода wiring.zip

Автомобильное приложение:http:/tui.doit.am/sm t/com.sibo.blefiwi.ca r(car app).zip

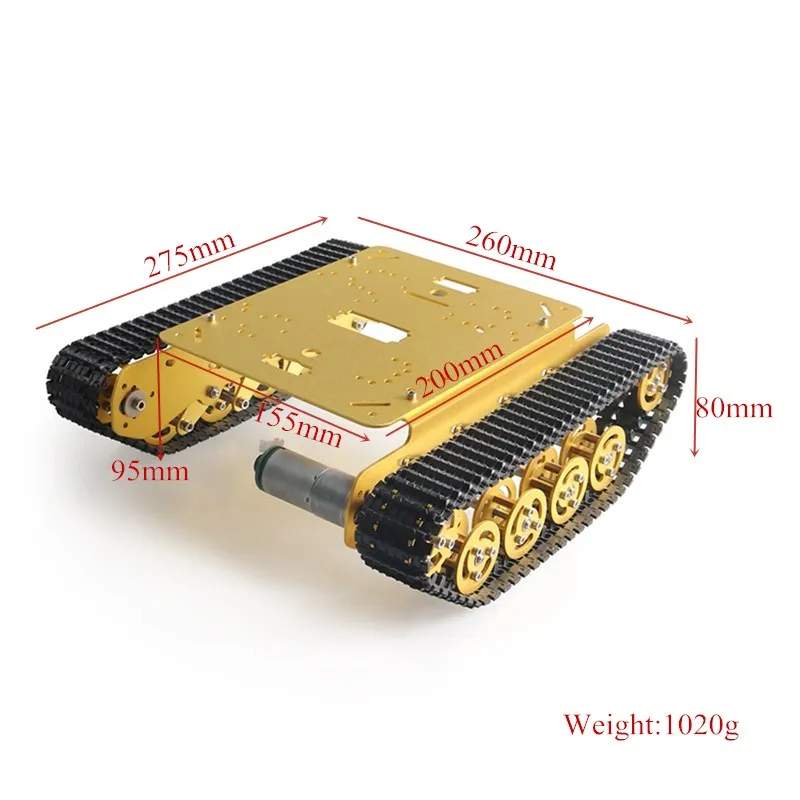

Параметры шасси бака

• Название: TS100 Интеллектуальный гусеничный автомобиль/шасси танка

• Материал: алюминиевый сплав

• Колесо: металл

• Трек: инженерный пластик

• Размер изделия: около 275*190*95 мм (длина * ширина * высота)

• Вес: 1100 г

• Цвет: золотистый, желтый, серебристый, черный

Параметры набора управления

Параметры противомоскитной платы

Особенности

• Совместим с arduino;

• Имитируемое управление 4ch DC мотор и 16ch сервопривод;

• Может управляться с помощью wifi (DT-06), Bluetooth (HC-06) и PS2 станции;

• Лучший выбор для шасси автомобиля с роботом и рукоятки робота;

Модуль расширения, штыревая панель описание и схема

• 16 дорожных серводвигателей и 4 дорожных моторных приводов, с использованием TB6612 4 дорожных дисков, PCA9685 для 16 дорожных серводвигателей.

• Извлеките Arduino UNO I/O pin;

• Максимальное входное напряжение источника питания-15 В/постоянный ток;

• Резервный Bluetooth и WIFI модуль розетки;

• Запасная ручка PS2;

• 4 дорожный двигатель постоянного тока, одноканальный Максимальный ток привода 1.2A средний/3.2A пик;

• 16 дорожный серводвигатель, источник питания может быть переключен внешним/внутренним источником питания перемычки;

Примечание: разные цвета отправляются случайным образом

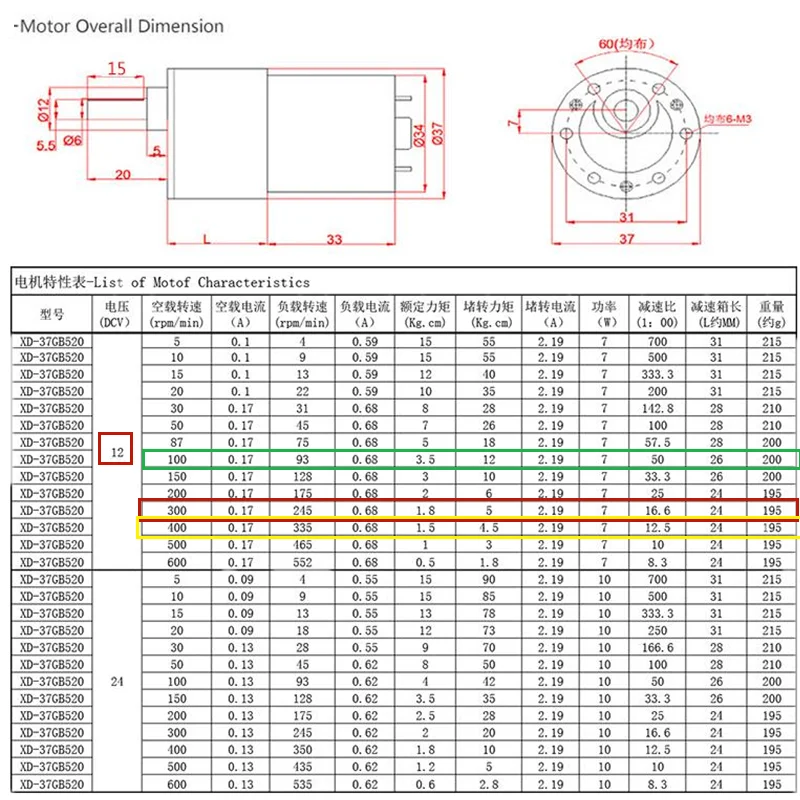

Параметры двигателя

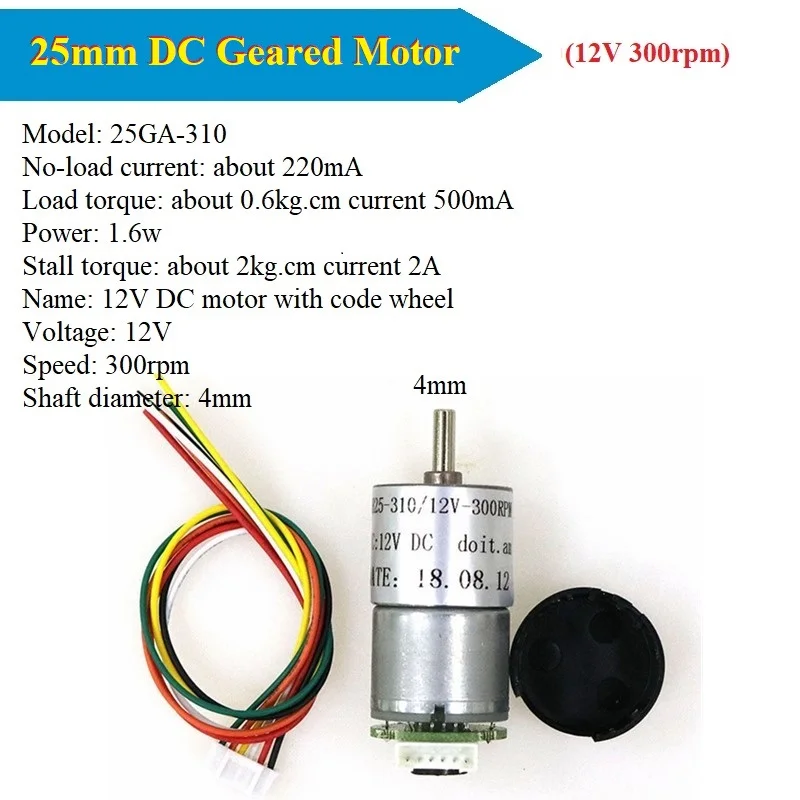

(25 мм 12V 300 об/мин, двигатель постоянного тока, имеет датчик Холла)

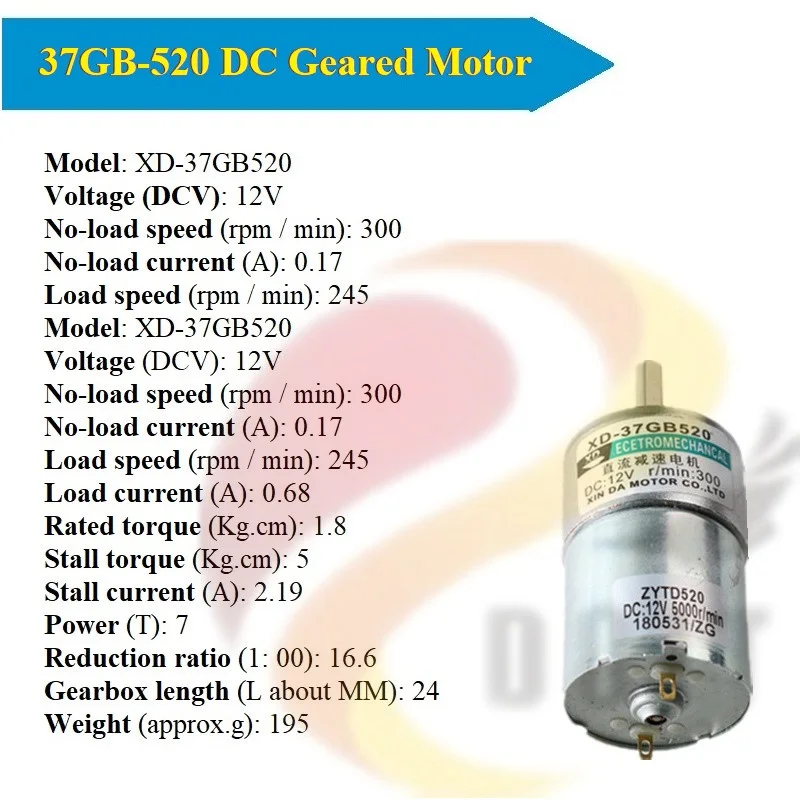

(С ультратонкой оправой 37 мм 12V 300 об/мин, двигатель постоянного тока, без датчика Холла)

Параметры колеса металлического подшипника

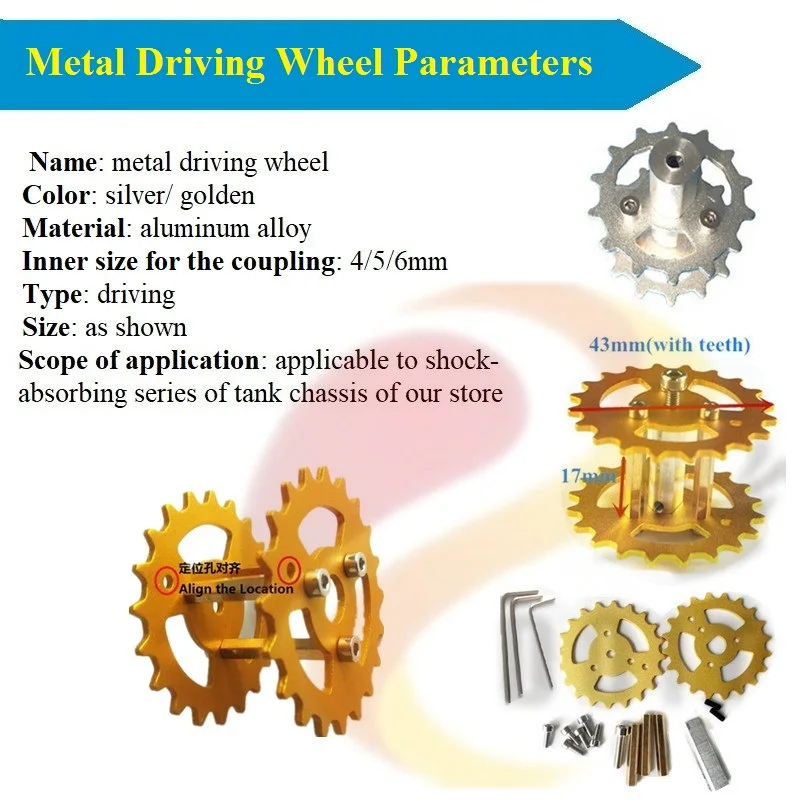

Параметры металлического приводного колеса

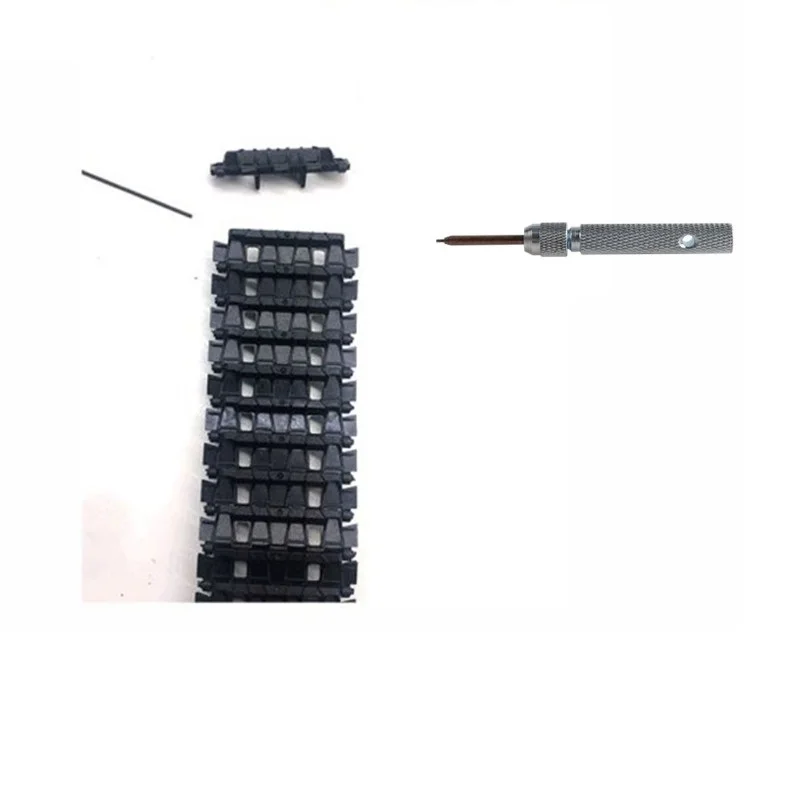

Параметры пластиковой дорожки

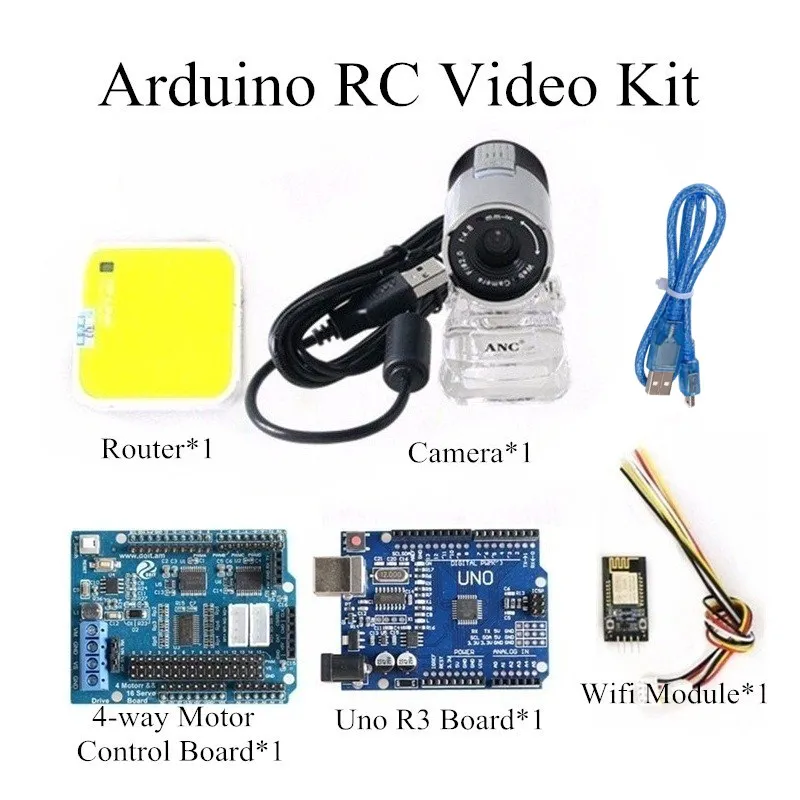

Посылка в комплекте

• Шасси: 1 шт. (серебристый/желтый/черный)

• Приводные колеса: 2 шт.

• Колеса подшипника: 10 шт.

• Трек: 2 шт. (можно изменить длину)

• Двигатель постоянного тока: 2 шт.

• Плата Uno R3: 1 шт.

• Плата управления двигателем: 1 шт.

• Камера: 1 шт.

• Wifi модуль: 1 шт.

• Маршрутизатор: 1 шт.

• Линия двигателя: 2 шт.

• USB кабель: 1 шт.

• Винты: несколько

Изображения продукта

Посылка включает в себя:

Серебристый/золотой/черный с мотором 9 в:

• Серебристый/золотой/черный корпус бака: 1 комплект (двигатель: 9 В 150 об/мин)

Серебристый/золотой/черный с мотором 33:

• Серебристый/золотой/черный корпус бака: 1 комплект (Мотор: 33)

Серебристый/золотой/черный с мотором 12 в:

• Серебристый/золотой/черный корпус бака: 1 комплект (двигатель: 12 В 300 об/мин)

Примечание:

• Для удобства транспортировки продукция Разобранная. Пожалуйста, оставьте свой почтовый ящик, чтобы получить руководство по установке или посетите нашу официальную wiki: wiki.doit.am.
