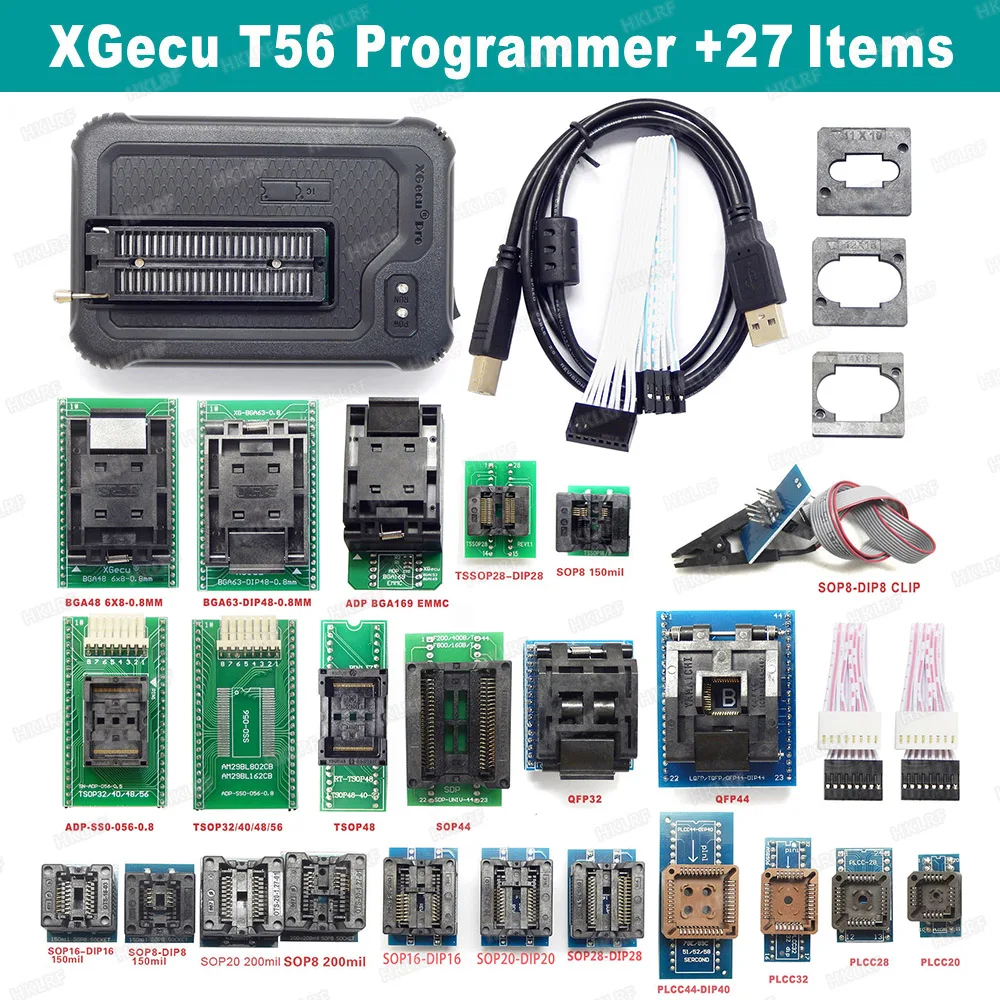

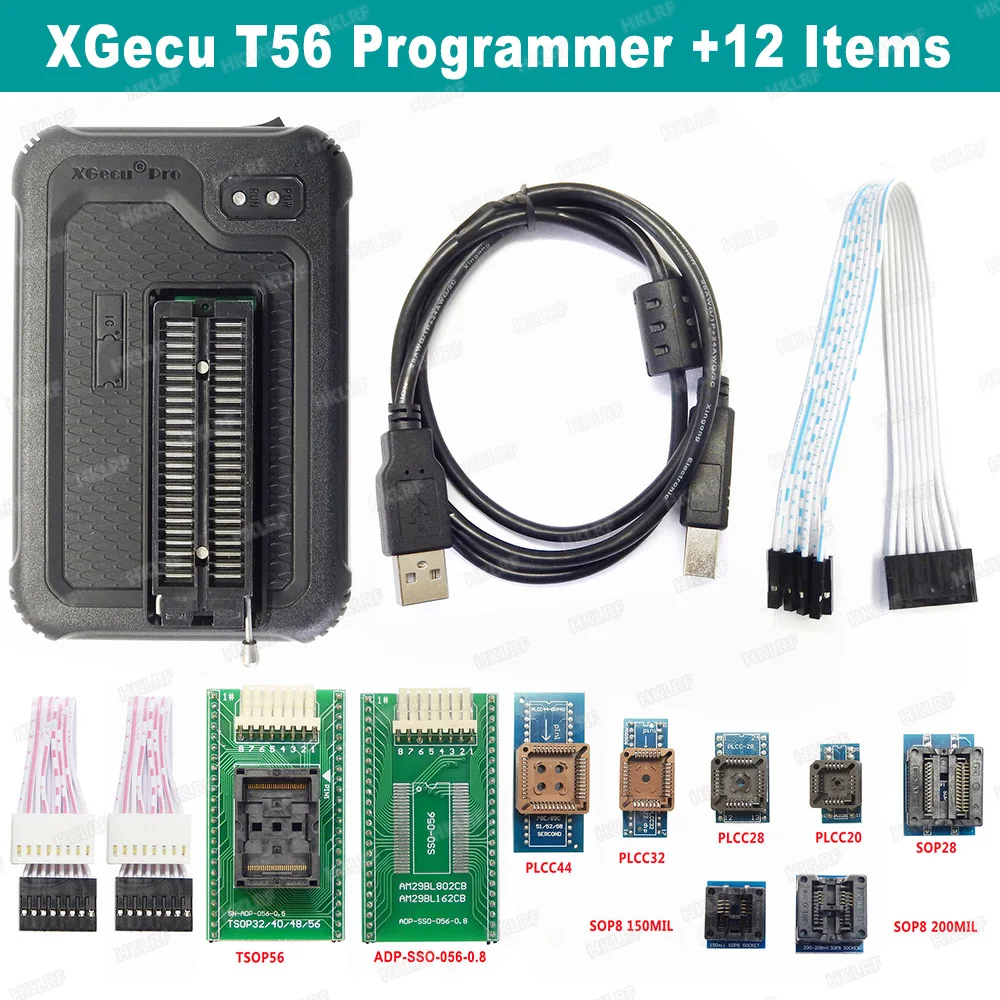

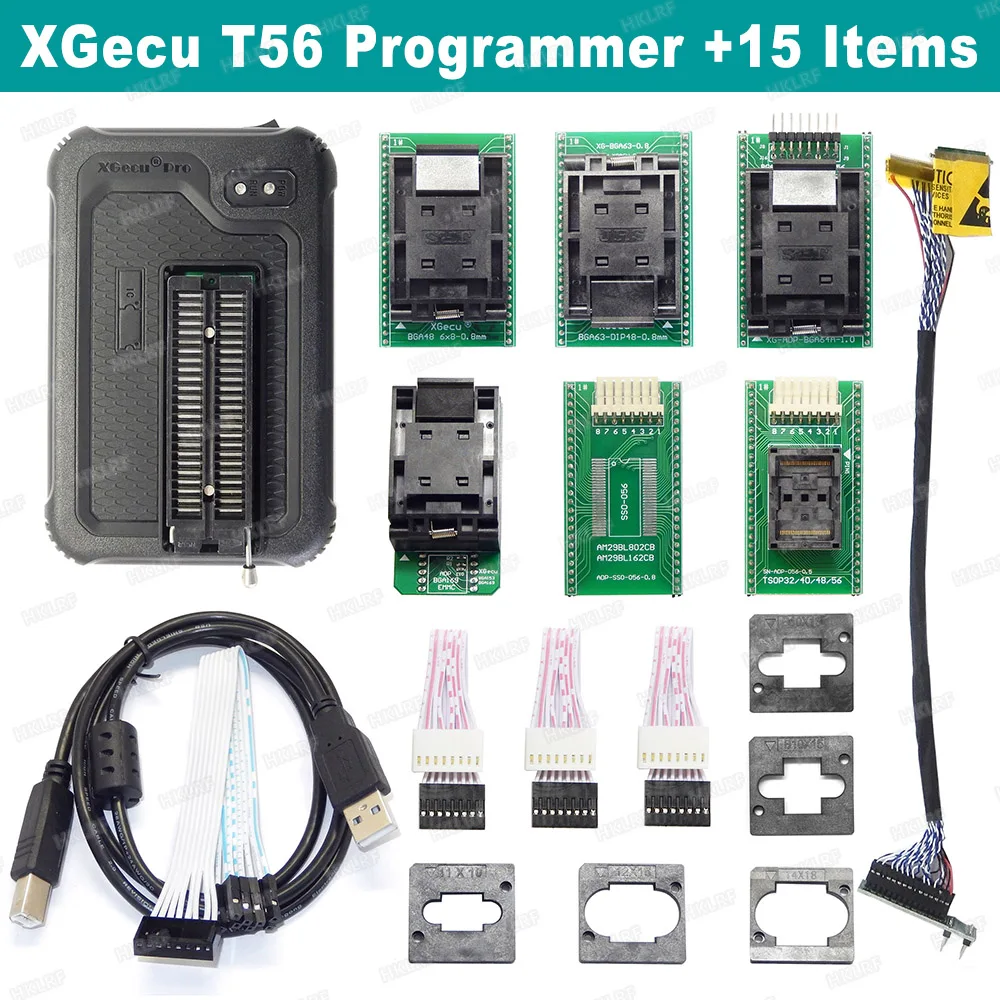

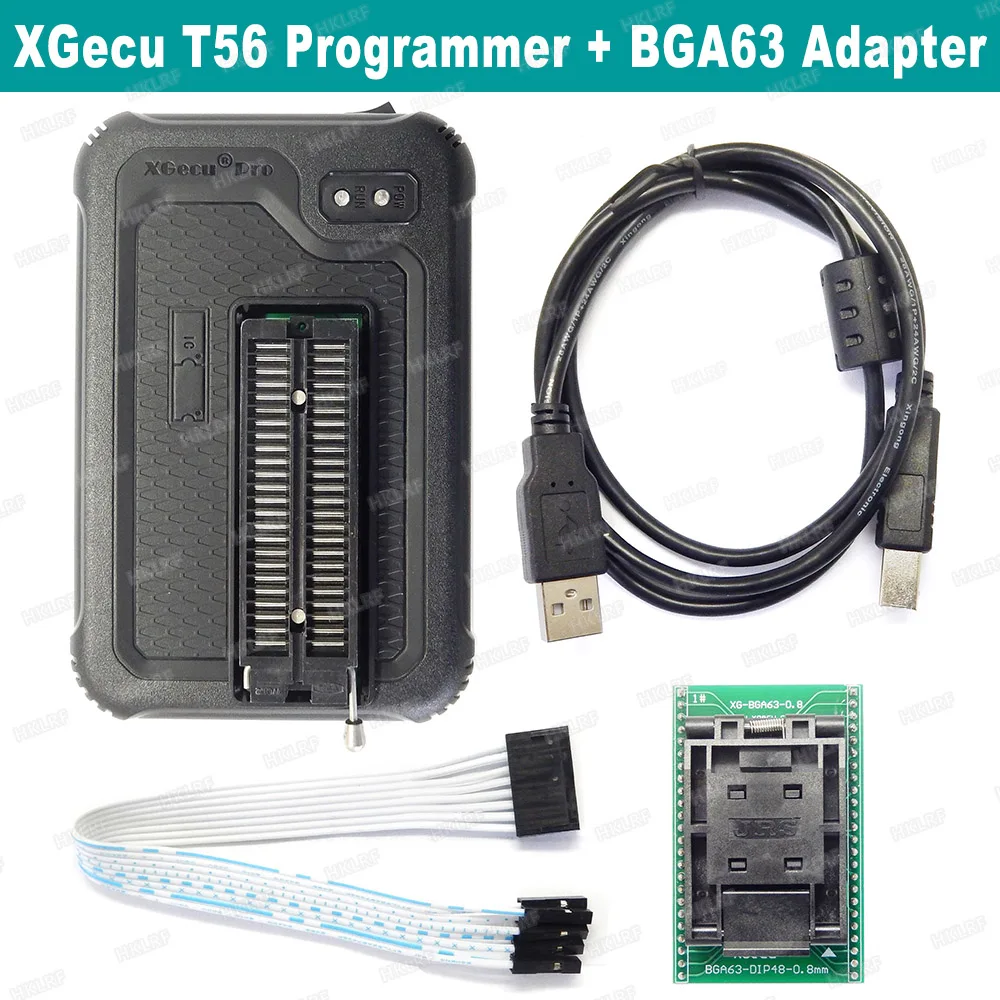

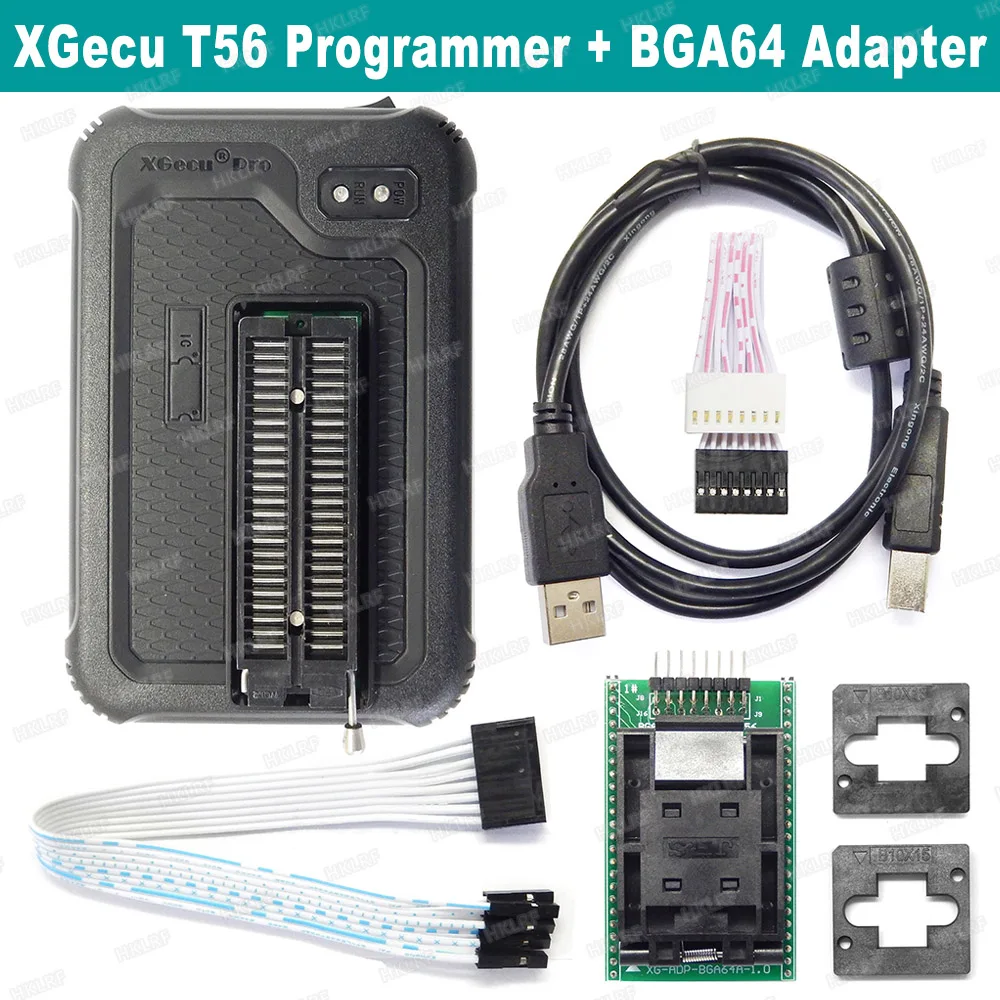

Программатор XGecu T56 с адаптерами BGA63/BGA64/BGA48/BGA169 быстрое чтение и запись новейшее

Программатор XGecu T56 с адаптерами BGA63/BGA64/BGA48/BGA169 быстрое чтение и запись новейшее

Описание

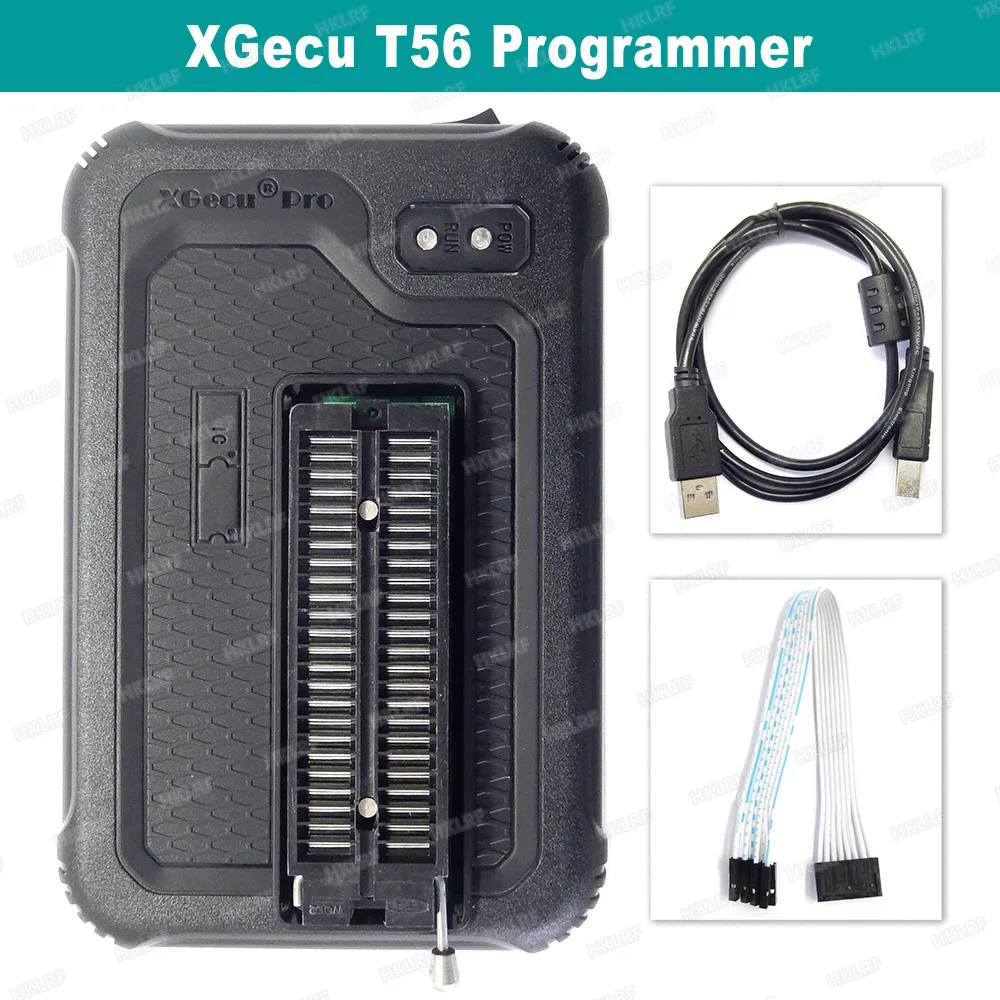

Бесплатная доставка XGecu T56 программист с BGA63/BGA64/BGA48/BGA169 адаптеры быстрое чтение и запись новейшее программное обеспечение

Размер: 12,9 см x 8,5 см x 2,9 см

Супер производительность супер скорость супер маленький портативный

Холодный внешний вид низкое энергопотребление супер стабильность

1. Поддерживает широкий диапазон чипов, большую емкость, более высокую скорость:

Интерфейс программного обеспечения является четким, гладким и простым в использовании. Больше функций. Простота обновления программного обеспечения.

Ультра-высокая производительность, подходит для небольших пакетных программ ниже 5000, также подходит для разработчиков и профессионального технического персонала.

Поддержка Модели чипа:

24/25/26/93 серийный EEPROM, 27/28/29/36/37/39/49/50 EPROM, Paged EPROM,

Флэш-память (NOR, NAND, SPI NAND, EMMC, NVRAM, SRAM, CPLD (GAL) и т. Д.

Поддержка посылка: добавить DIP42/PLCC44/SOP44/QFP44/TSOP48/TSOP56/BGA48/BGA63/BGA64 /BGA100/BGA153/BGA162/BGA169/BGA221 на основе 866ii.

NAND EMMC поддерживает максимальную емкость до 256 г

2. Параметры программиста

(1). 32-битный MCU 200 МГц + Xilinx SP6 FPGA структура, USB2.0 HS 480 МГц трансмиссия

(2). 56 pin полный привод IO дизайн. Все контакты имеют максимальную рабочую частоту 50 МГц и высокую надежность.

(3). Стабильная и надежная 8 булавки в короткого замыкания для программирования интерфейса, провод Lehgth составляет более 30 см,

И он может надежно общаться на частоте 25 МГц.

25 серий/EMMC программирование в цепи с максимальной тактовой частотой 40 МГц-50 МГц

(4). VCC напряжение 1,2-6,5 V 64 регулируемые уровни,

VPP напряжение 6,5-алюминиевая крышка, 25В 64 регулируемые уровни.

IO напряжение сигнала связи непрерывно регулируемое 1,2 V-3,6 V

VCC 120MA-320MA защита от перегрузки по току постоянно регулируется

VPP 120 мА защита от перегрузки по току.

(5). Потребляемая мощность: 5 в <500 мА. Все чипы не требуют внешнего источника питания.

Он может быть подключен к внешнего источника питания 5V-5,5 V 500MA для канале имеется несколько программирования.

Внешняя мощность может питаться от зарядного устройства мобильного телефона, можно увидеть везде.

Программатор имеет множественную защиту для внешнего источника питания:

Защита от перенапряжения/защита обратного соединения/Защита от перегрузки по току/Подсказка низкого напряжения.

(6). Напишите памяти на носителе EMMC Скорость: 12 МБ/с.-25 МБ/с.

Скорость чтения EMMC: 14 МБ/с./с-45 МБ/с./с в 2-5 раз быстрее, чем у аналогичных программистов.

(Это важно для чипов большой емкости, 64 ГБ чипы EMMC,

Если 10 МБ/с./с (средний программист не может достичь 10 МБ/с./с) Чтение занимает 6400 секунд,

T56 обычно достигает более 20 МБ/с., до 3000 секунд)

Способность обрабатывать чрезвычайно высокие скорости, что означает, что аппаратное обеспечение программиста имеет большую стабильность на более низких скоростях

(7). Открытая функция самопроверки, самопроверка каждого VPP/VCC /GND/IO

3. Полный привод 56 контактов

По сравнению с общим 48-pin Универсальный программатор, окружности головы 56-контактный полный флеш-накопитель 8 более универсальный портов ввода-вывода. Преимущество 56 универсальных дисков заключается в том, что все чипы ниже 56 контактов нужны только один адаптер в той же посылка.

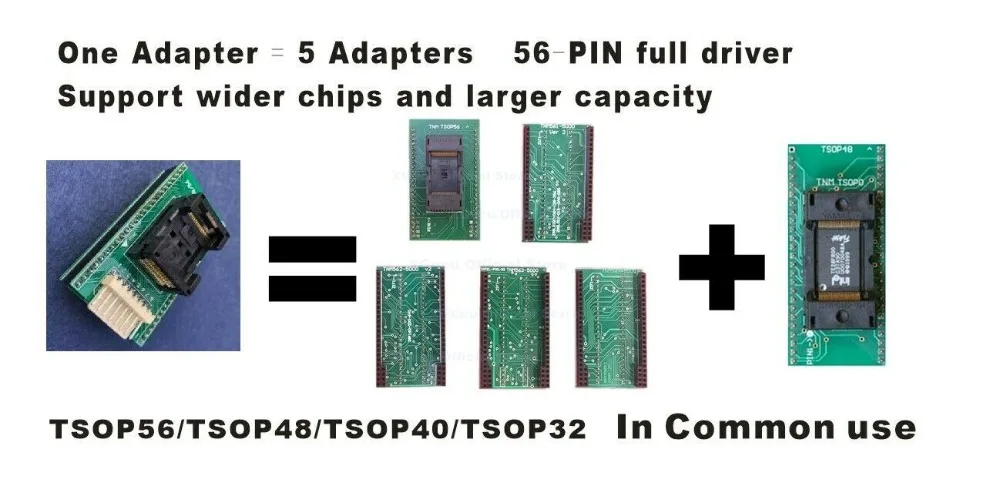

Пример: Обычный адаптер TSOP56, который может программировать все TSOP56, TSOP48, TSOP40, TSOP32 на t56. Один TSOP56 адаптер эквивалентен удобный емкостный Мини-стилус, служащий также в пяти адаптеры для данного товара 48-pin Универсальный программатор.

4. Высокая производительность с оптимальным дизайном программного обеспечения и оборудования

Для чипов высокой емкости программист T56 отвечает или превышает скорость большинства специализированных программистов.

Стабильность и надежность программиста являются наиболее важными.

Отличный программист. Если основной контроллер программиста может работать с более высокой скоростью, его стабильность и скорость определяются самой высокой рабочей частотой, поддерживаемой контактами. Чем выше частота, тем лучше защита от помех., тем сильнее и надежнее.

T56 pin протестирован с частотой до 70 МГц. Частота работы pin более чем в 3 раза выше, чем у многих аналогичных программистов. Это главная причина, почему T56 может работать надежно на очень высокой скорости для высокоскоростных чипов большой емкости.

С другой стороны, можно также сказать, что скорость программиста также является проявлением надежности программиста.

T56 почти достигает предельной скорости передачи USB2.0 (HS 480MHZ) при считывании микросхемы большой емкости EMMC.

5. Поддержка высокого напряжения, Наивысшее напряжение достигает 25,0 в

Программист T56 решает несоответствие между высоким напряжением и высокочастотными контактами.

Поддерживает высокоскоростное и высоковольтное программирование.

Вы можете напрямую программировать много 27C серия и серия MCU, которые требуют Высокое напряжение VCC (6,5 V) и VPP (12V-алюминиевая крышка, 25В)

6. Высокоскоростное Программирование SPI NAND FLASH

SPI NAND Flash имеет широкий спектр приложений на мобильных устройствах, приставных коробках, картах данных, телевизорах и т. д. Он совместим с флеш-контактами различной емкости и использует меньшую посылка (WSON8 является типичным)

Функция SPI NAND:

Поддержка OTP программирования

Поддержка внутренней функции включения/выключения ECC

Поддержка чтения UID (уникальная подпись)

Поддержка нескольких операций с файлами

Поддержка функции NAND parameter custom (новые чипы могут быть добавлены пользовательскими параметрами)

Сдержанный пользовательский интерфейс обеспечивает бесплатную техническую поддержку для плохого управления блоком и алгоритм ECC. Мы можем настроить в соответствии с требованиями пользователя.

Скорость программирования регулируется.

Поддержка режима QUAD X4 или SPI X1.

Поддержка программирования ISP в режиме X1 (ISP достигает 4 м байт/сек).

SPI NAND обычно является чипом емкости 1-4 Гб. Для чтения и записи полных данных чипа 1 Гб, T56 требуется только 12s + 13s = 25 секунд.

Более чем в 10 раз больше скорости некоторых подобных продуктов.

(Высокоскоростное Программирование без использования специального адаптера)

Ожидание очень неудобно, T56 может значительно сократить время ожидания

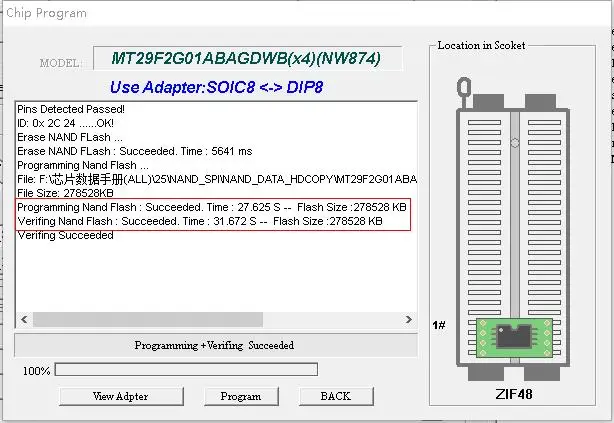

Программирование MT29F2G01ABAFD с полными данными. Только 27S + 31S

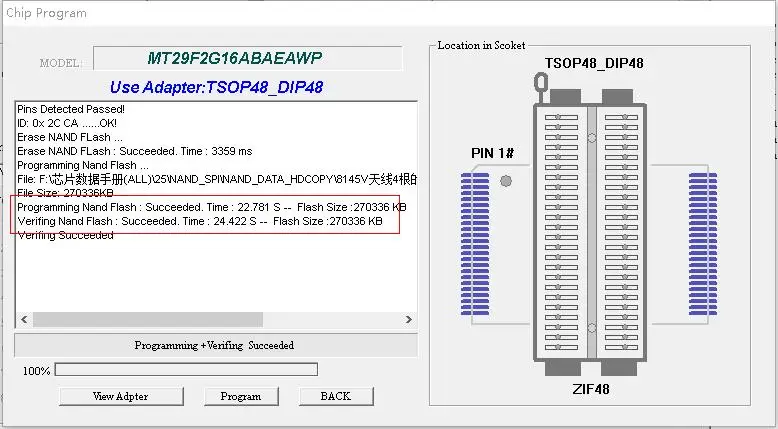

7. Высокоскоростное Программирование параллельной вспышки NAND

Функции параллельного NAND для параллельного:

Поддержка OTP программирования

Автоматическая индентификация поддерживается стандартом ONFI

Поддержка чтения UID (уникальная подпись)

Поддержка нескольких операций с файлами

Поддержка функции NAND parameter custom (новые чипы могут быть добавлены пользовательскими параметрами)

Сдержанный пользовательский интерфейс обеспечивает бесплатную техническую поддержку для плохого управления блоком и алгоритм ECC. Мы можем настроить в соответствии с требованиями пользователя.

Часы программирования регулируются.

Параллельная емкость NAND может достигать более 256 ГБ, а максимальная скорость T56 может достигать в 2-5 раз скорости некоторых аналогичных продуктов.

Ожидание очень неудобно, T56 может значительно сократить время ожидания

8. Функция программирования EMMC специальное введение

(1). Большинство функций EMMC программиста, который может выполнять одну из основных операций массового производства на EMMC

(Также может быть запрограммирован с 4 машинами в одном компьютере)

Загружайте файлы проекта, загружайте все параметры сразу и напрямую программируйте.

Скорость чтения и записи до 12 МБ/с.-45 МБ/с.

(2). Введение функции EMMC

2,1: функция анализа: Анализ содержимого оригинального чипа и отображение следующих результатов:

Информация о производстве микросхем дисплея

Визуальный дисплей использования чипа до 8 разделов

Каждый раздел показывает, защищен ли он от записи, можно читать, можно переписать или удалить

Показывает, является ли весь чип временно или постоянно защищенным

Показать, защищен ли чип паролем

Показать ли Чип использует 32-битный безопасности код проверки подлинности, чтобы написать в RPMB.

Показать другие важные параметры ECSD/CSD/CID

Вы также можете прочитать ECSD / CSD / CID файл в этот программист для ввода анализа нагрузки

Также можно выполнить общий анализ файлов ECSD, читаемых другими программами

2,2: функции чтения/записи (все функции могут быть завершены с помощью одной кнопки)

Чтение CID / CSD / ECSD.

Ясная полная-чиповая временная защита записи перед программированием

Четкие временные группы защиты записи перед программированием

Удалите чип перед программированием

Перед программированием проверьте чип

Программирование 32-битный ключа проверки подлинности

Проверка паролей чипа

Config Partiton

Чтение и программирование в BOOT1

Чтение и программирование на BOOT2

Чтение и программирование в RPMB

Чтение и программирование в GP1

Чтение и программирование в GP2

Чтение и программирование в GP3

Чтение и программирование в GP4

Чтение и программирование пользовательских данных (область пользователя)

Настройка временных групп защиты записи

Установка постоянных групп защиты записи

Настройка пароля (или Сброс пароля)

Программирование ECSD

Программирование CSD

Автоматическая проверка всех вышеуказанных операций после программирования

(3). Функция программирования ISP in-circuit

3,1 ультра-высокая стабильность ISP программирование в цепи, длина провода может быть до 25 см, рабочая частота 25 МГц, надежная работа,

Если длина не превышает 10 см, ее можно использовать при частоте 40-50 МГц.

3,2 ISP также может использовать 4-битный режим, скорость работы увеличивается до 4 раз

(4). Другие функции EMMC

1. Рабочая частота и рабочее напряжение EMMC можно регулировать вручную.

2. Данные области пользователя можно читать и записывать в нескольких файлах.

3. Если есть пароль При стирании, это заставит стереть

4. Пароль может использовать обычный пароль или зашифрованный пароль SHA1

5. Значение ECSD / CSD может быть загружено из файла ECSD_CSD или вручную установлено пользователем

6. Игнорируйте ошибки CRC во время чтения

7. Дополнительная автоматическая проверка после завершения работы по чтению.

8. Информация об устройстве включает в себя карту высокой четкости и ISP проводку

9. EMMC имеет отображение скорости в реальном времени во время операций чтения и записи, а окончательный Средний дисплей скорости

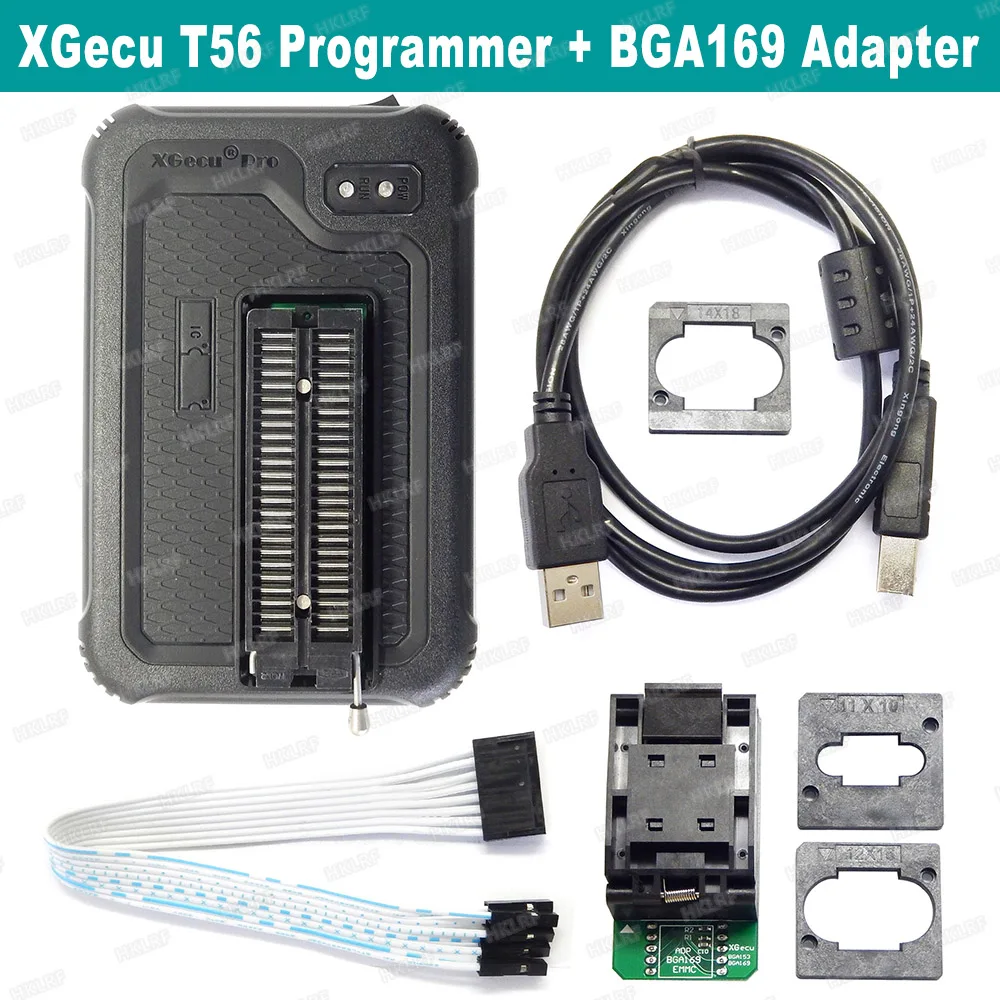

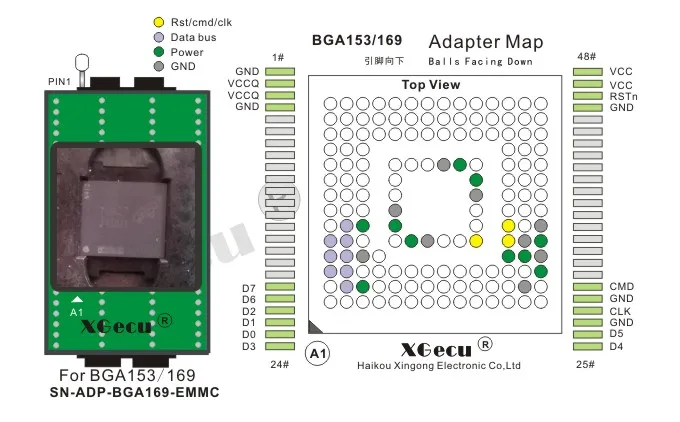

(5). Адаптер EMMC и ISP соединение

9. Высокоскоростное Программирование параллельной серии 28/29

T56 может поддерживать до 2 Гб емкости параллельного или флэш-28/29. И используйте один адаптер TSOP56.

Обычные 48-pin программист поддерживает только до 256Mb. И нуждаются в 4 различных адаптеры для сим-карт.

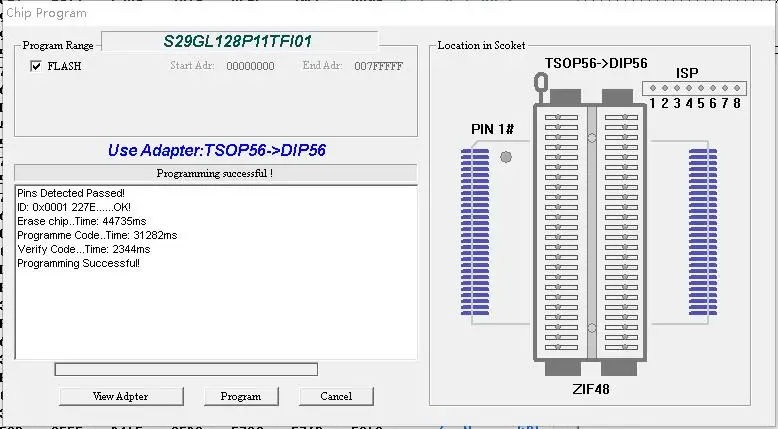

Пример: S29GL128P11TFI01

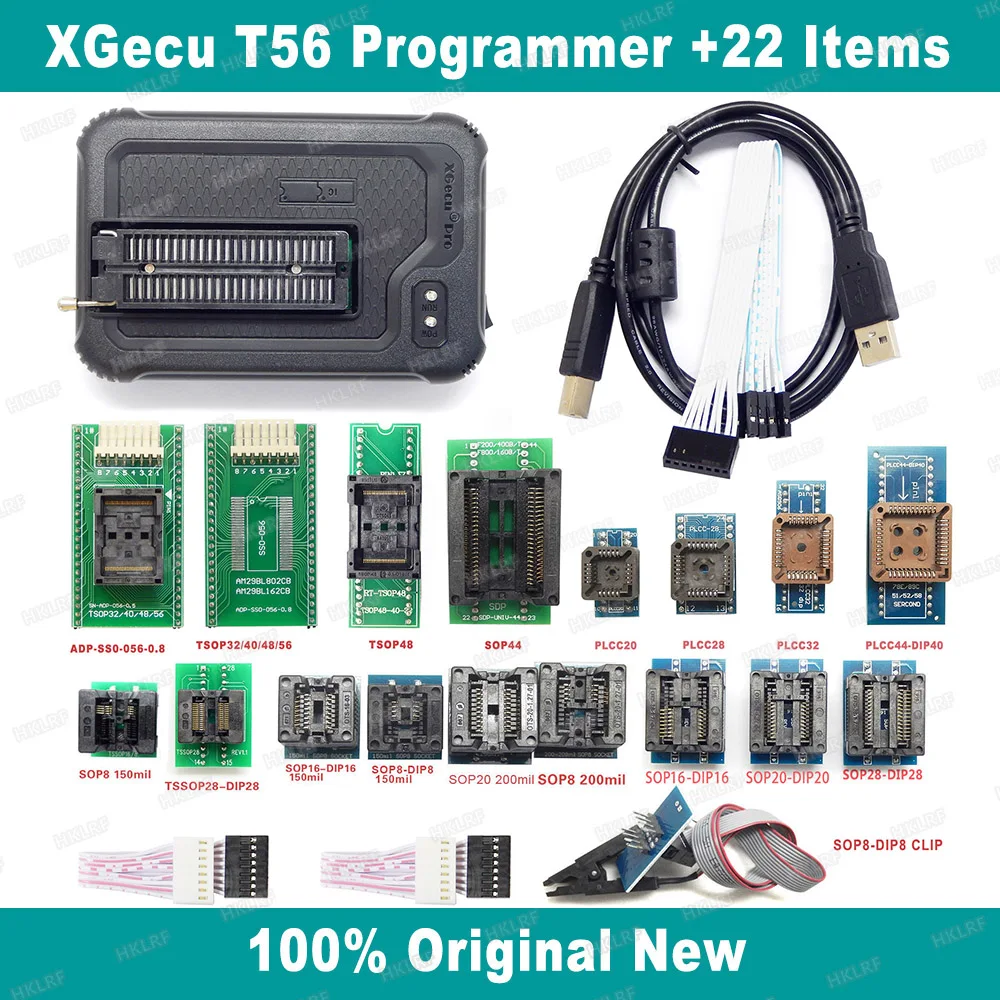

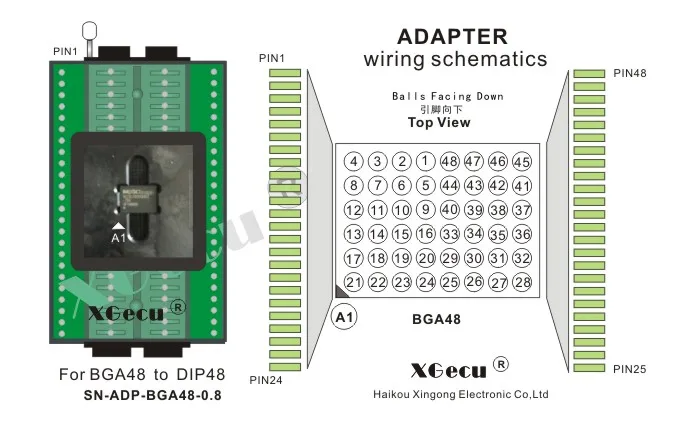

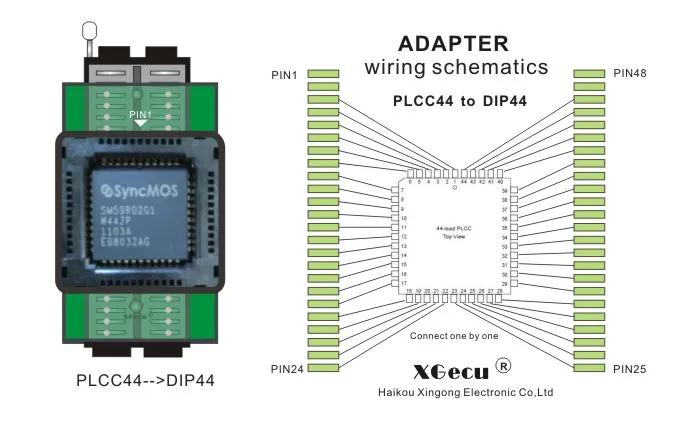

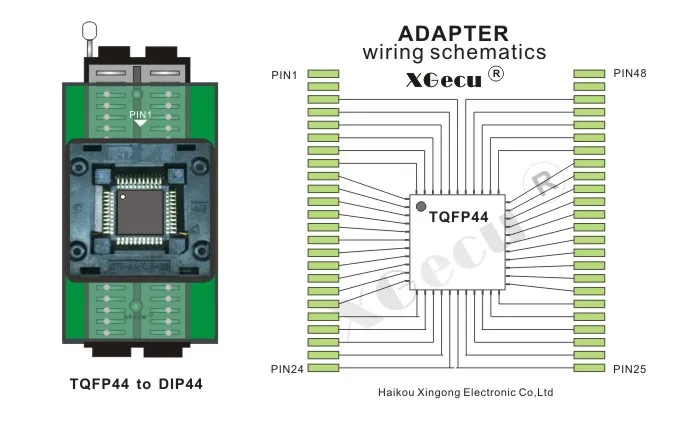

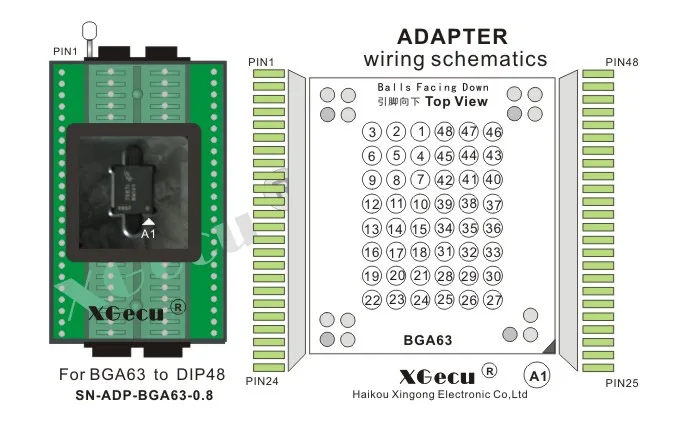

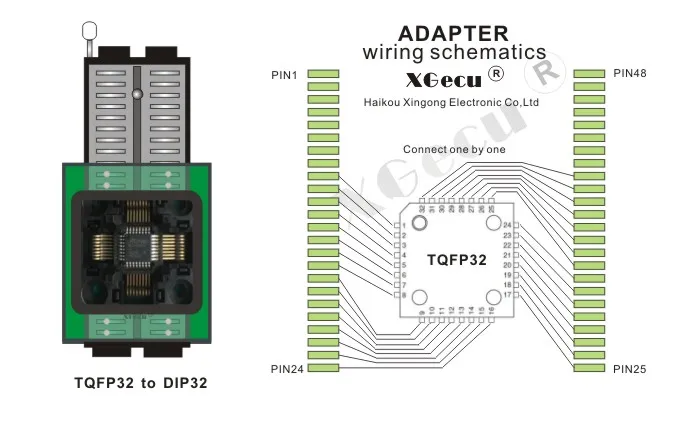

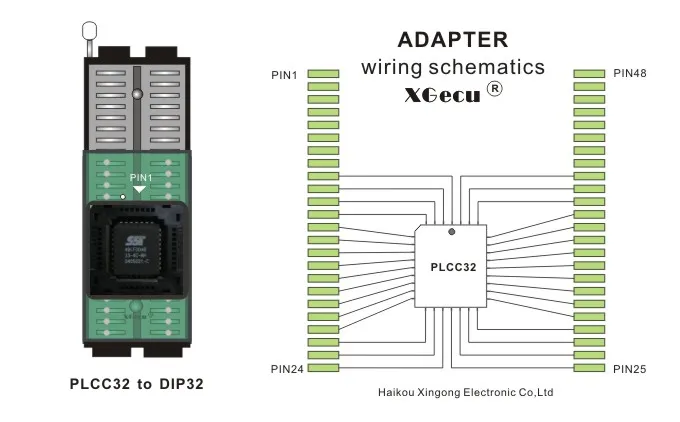

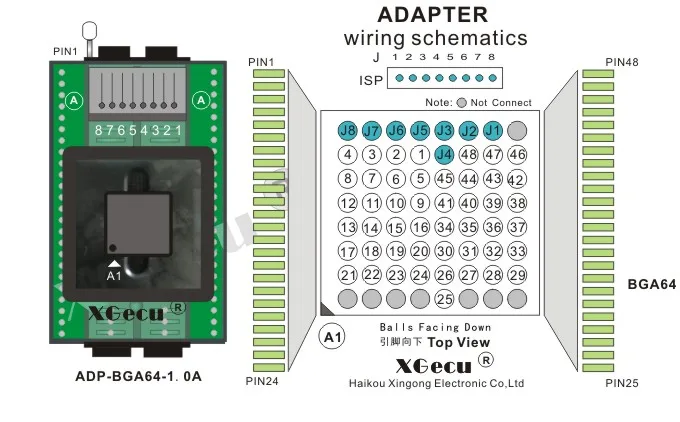

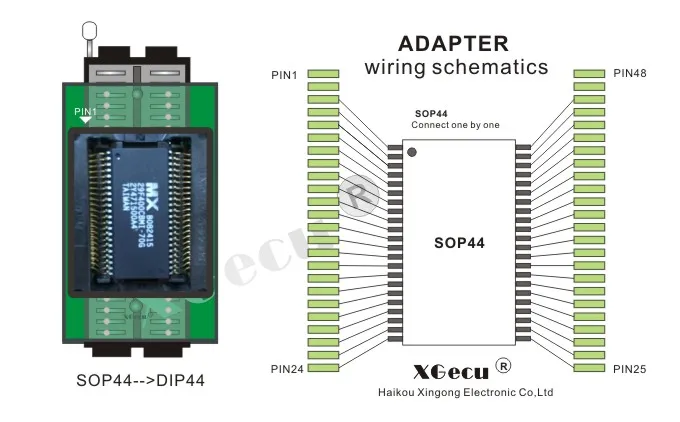

10. Иллюстрация других адаптеров, используемых программистом

XGecu T56 programmer-это 56-контактный полноприводный программист, который является общим для всех чипов в той же посылка в пределах 56 контактов. Каждый адаптер имеет четкую подсказку в программном обеспечении, Функция проверки контактов расположена к контактному номеру чипа

TSOP32/TSOP40/TSOP48for all ICs
