Оптовая продажа с фабрики бесщеточный контроллер скорости 12 в 24 в 36 в 48 в bldc драйвер двигателя 15A 10/50DPW15BL для doner роботов

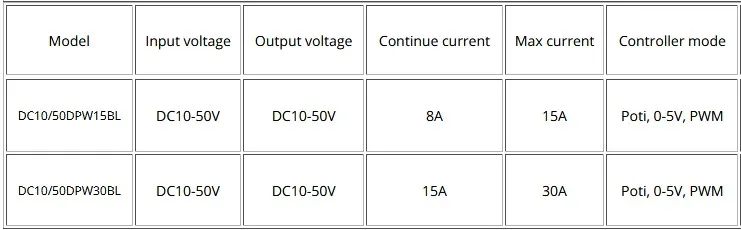

Модель: DC10/50DPW15BL

1. Применимо к двигателю BLDC, бесщеточному двигателю dc, двигателю эпицентра деятельности

2. Этот контроллер имеет три способа работы: контроль скорости, Управление током и управление открытым циклом.

3. Функции управления торможением, направлением, включением, первым увеличением, двойной настройкой скорости и т. д. Могут быть реализованы.

4. Максимальный предел тока может быть скорректирован.

5. 0-5 в способ управления сигналом для внешнего потенциометра, внутреннего потенциометра и внешнего аналогового количества и функции мягкого запуска.

6. Функция настройки времени для мягкого запуска.

7. Функция защиты от перегрузки по току

8. Функция защиты от перегрева

Когда температура слишком высока, контроллер скорости прекратит выведение и обеспечит лучшую безопасность для мотора и контроллера скорости.

9. Высокоскоростной контроль, что полная скорость Одного полюсного пара двигателя может достигать 120000 об/мин

Подробности см. В соответствующем содержании.

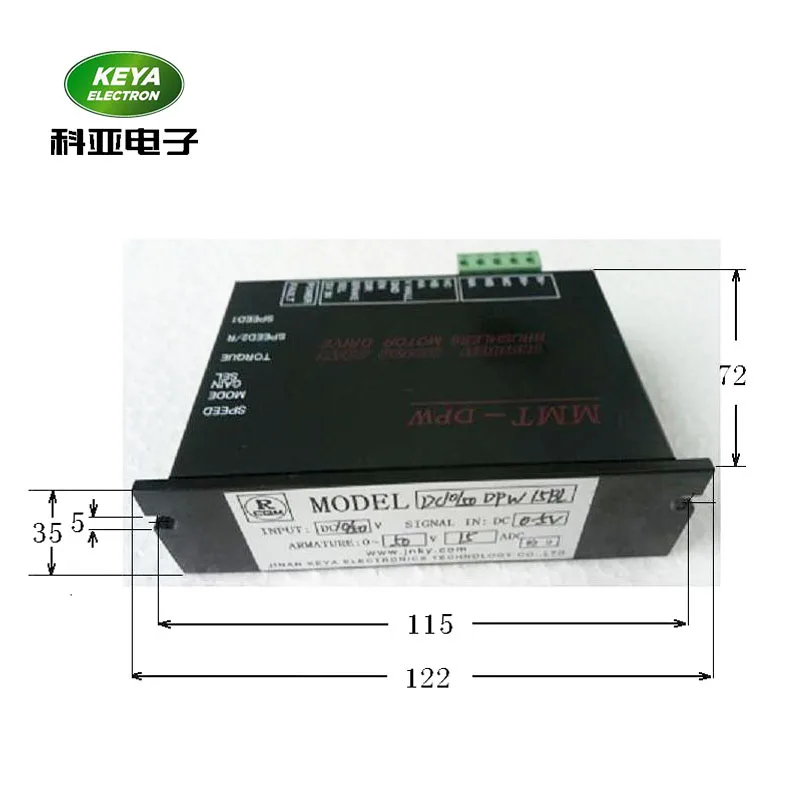

Оптовая продажа с фабрики бесщеточный контроллер скорости 12 в 24 в 36 в 48 в bldc драйвер двигателя 15A 10/50DPW15BL для doner роботов

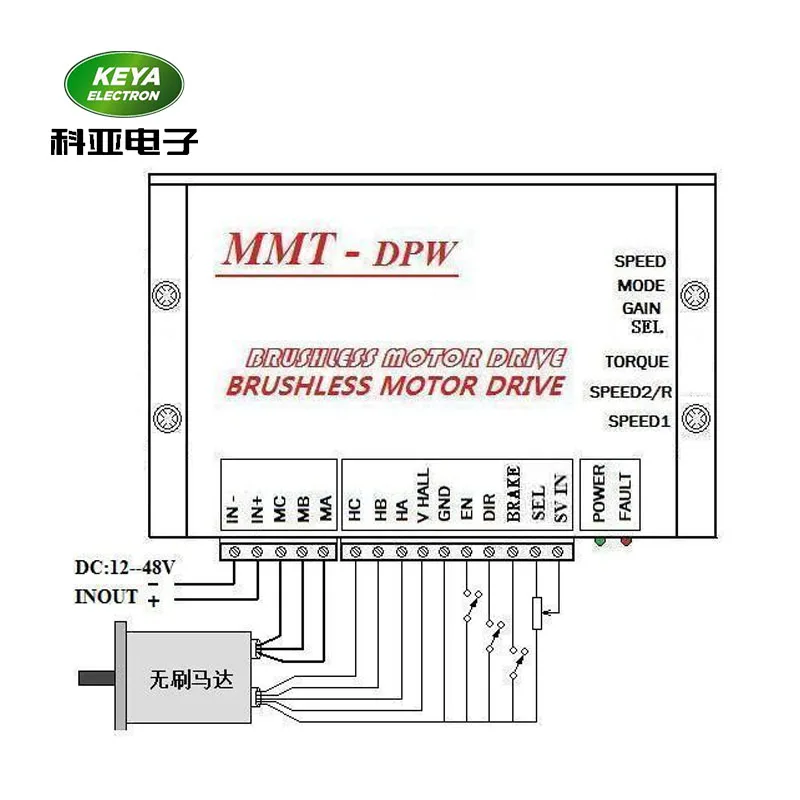

                                                                                                                                                                                                                                                                               Подключение чертежа

•


•
  В-Внешнее соединение с отрицательным полюсом питания.


•


•
  В + Внешнее соединение с положительным полюсом питания.


•


•
  MC Двигатель обмотки C фазы.


•


•
  МБ Фаза обмотки двигателя B.


•


•
  Ма Фаза обмотки двигателя.


•


•
  HCДвигатель зал с фазой.


•


•
  HB Двигатель зал B фаза.


•


•
  Ха Двигатель зал а фаза.


•


•
  V HALL Мощность положительного полюса и диапазон напряжения Холла: 7-12 В постоянного тока.


•


•
  GND0V of hall


•


•
  ENВключить.


•


•
  DIR Выбор направления.


•


•
  Тормоз.


•


•

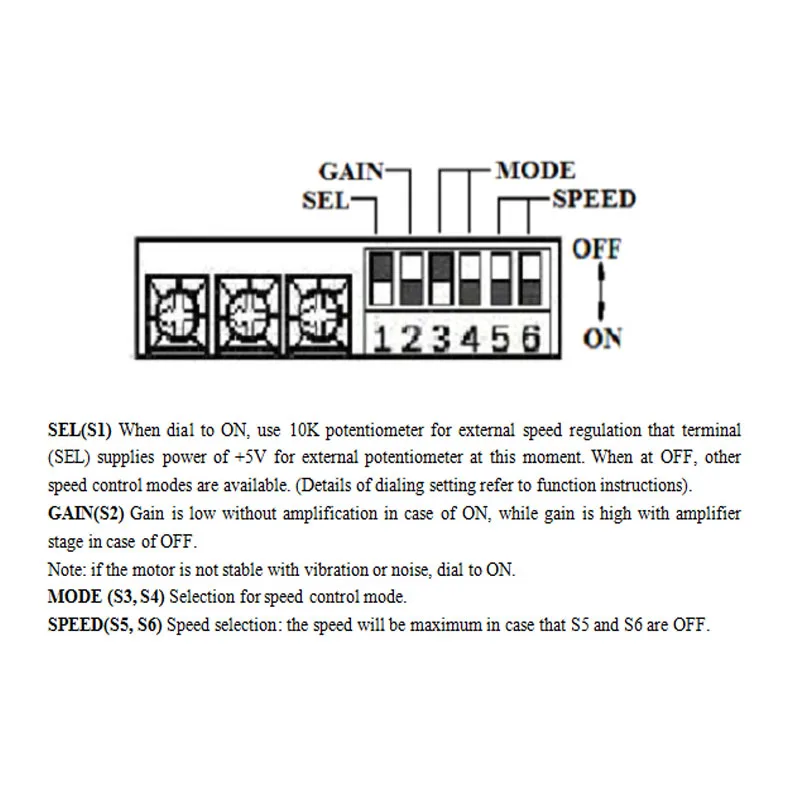

  SEL Вспомогательный выбор. Для переключателя циферблата выход стопы + 5 В в сочетании с клеммой 10 футов (GND) и стопой (SV IN); Во время выключения для него, направленный на два вида способов контроля скорости в качестве входного порта.


•


•
  SV IN0-+ 5 В аналоговый входной порт с 10 ногой (GND) и 14 ногой (SEL).


Тормоз: Тормозная клемма

Терминал управления торможением: в чехол для быстрой остановки двигателя выберите эту функцию управления.

В момент закрытия тормозного выключателя, драйвер быстро тормозит двигатель для остановки.

DIR: терминал управления направлением

Управление направлением вращения двигателя: управление направлением вращения двигателя через включение/выключение переключателя управления направлением.

EN: включить терминал управления

Включение управления: контроль пуска двигателя bldc

Для включения выключателя драйвер автоматически блокирует внутреннюю цепь, чтобы остановить выход;

ВЫКЛЮЧЕНО для включения выключателя, двигатель будет работать с установочным значением потенциометра или входного сигнала;



Инструкция по режиму работы

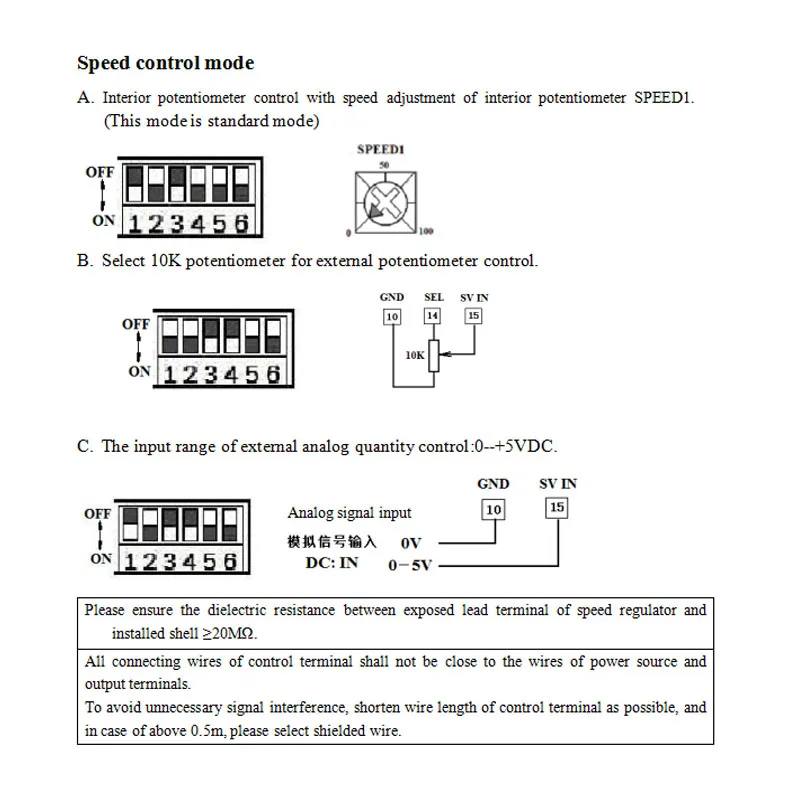

1. Режим контроля скорости

1,1Внутренний потенциометр управления с регулировкой скорости внутреннего потенциометра SPEED1.

(Этот режим по умолчанию)

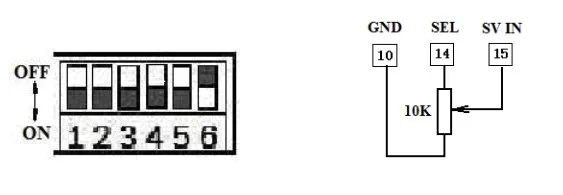

1,2Выберите потенциометр 10K для внешнего управления потенциометром.





1,3Входной диапазон внешнего аналогового контроля количества: 0-+ 5VDC.

Примечание:Все соединительные провода клеммы управления не должны быть близко к проводам источника питания и выходным клеммам.

Для того, чтобы избежать ненужных помех сигнала, укоротить провод длиной терминал контроля, насколько это возможно, и в чехол выше 0,5 м для его возраста, просим вас выбрать экранированный провод.

1,4Два управления скоростью регулирующего потенциометра SPEED1 и SPEED2.

Когда терминал 14 футов (SEL) свободен, потенциометр SPEED1 доступен для контроля скорости.

В то время как 14 футов (SEL) подключен к земле, потенциометр SPEED2 доступен для контроля скорости.

2. Режим управления током (режим крутящего момента)

2,1Внешний потенциометр управления:

2,2Внешний аналоговый контроль количества

3. Режим управления открытым циклом

3,1 Внешний потенциометр управления:

3,2  Внешний аналоговый контроль количества

Оптовая продажа с фабрики бесщеточный контроллер скорости 12 в 24 в 36 в 48 в bldc драйвер двигателя 15A 10/50DPW15BL для doner роботов
