Характеристики

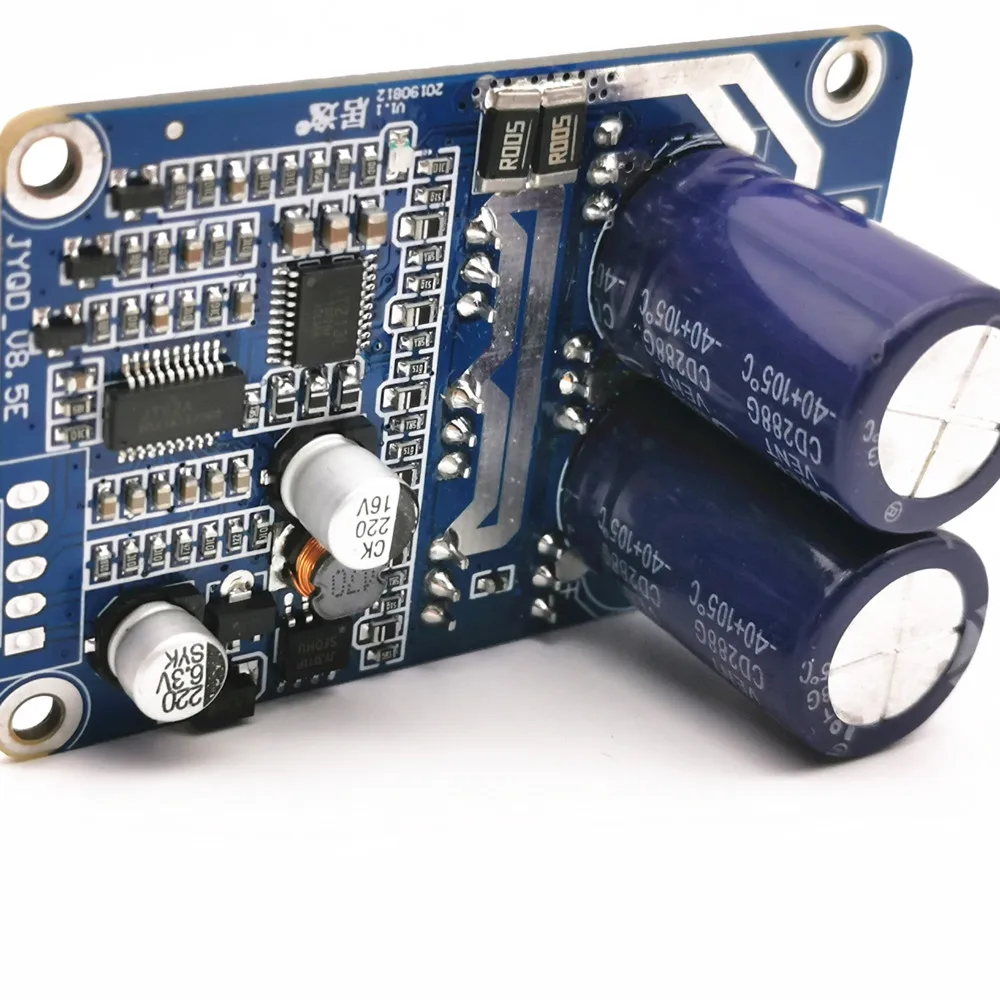

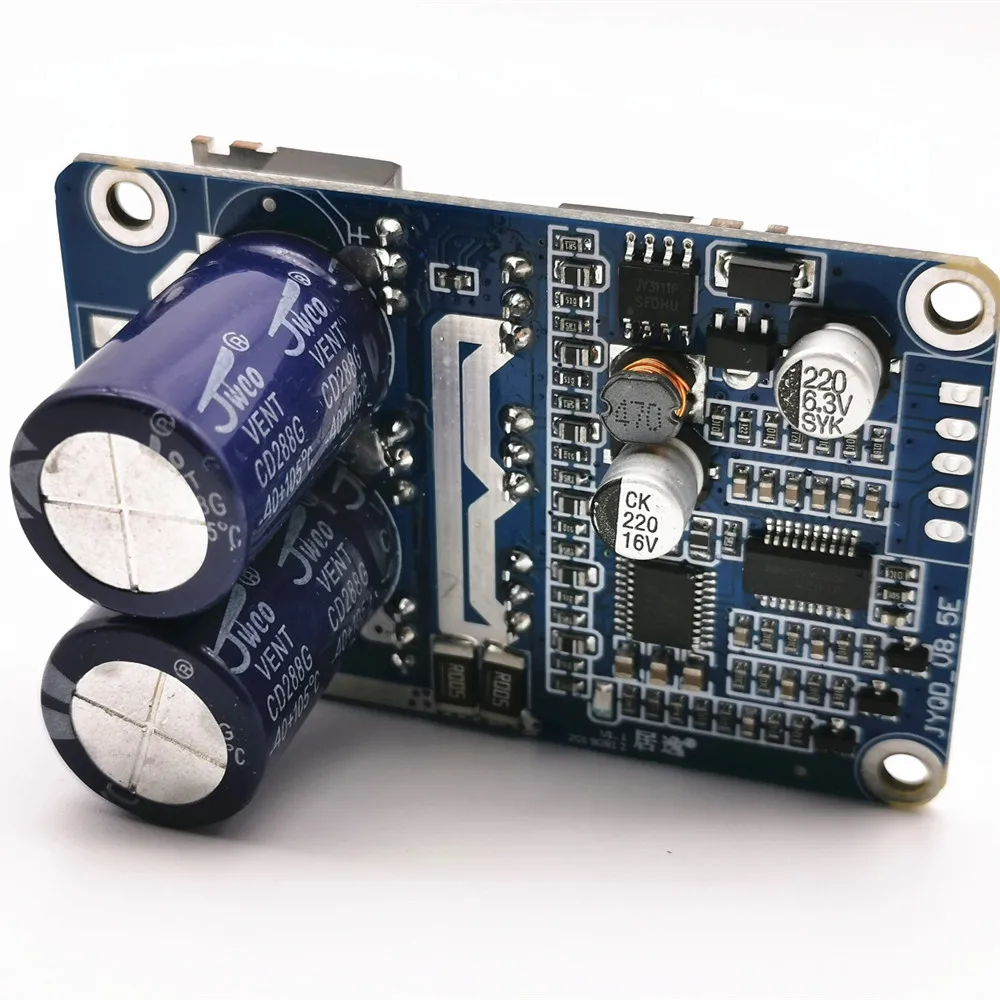

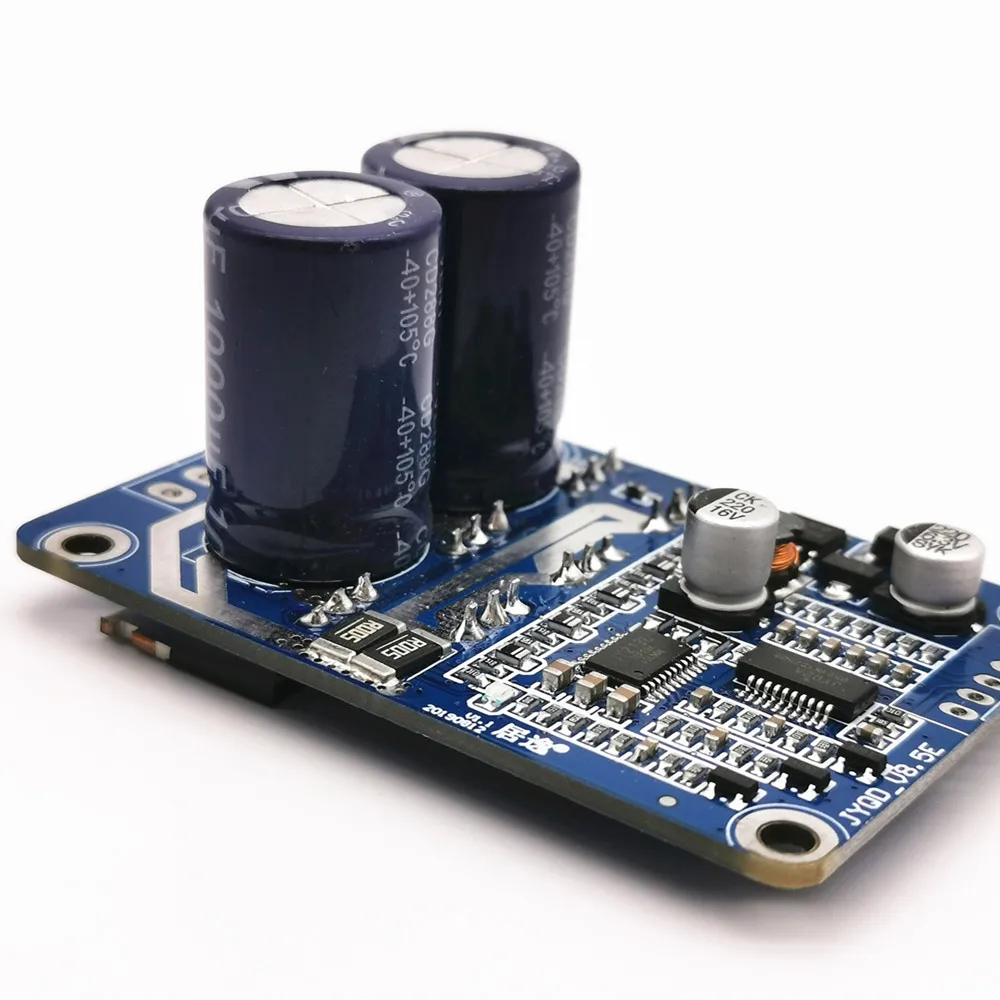

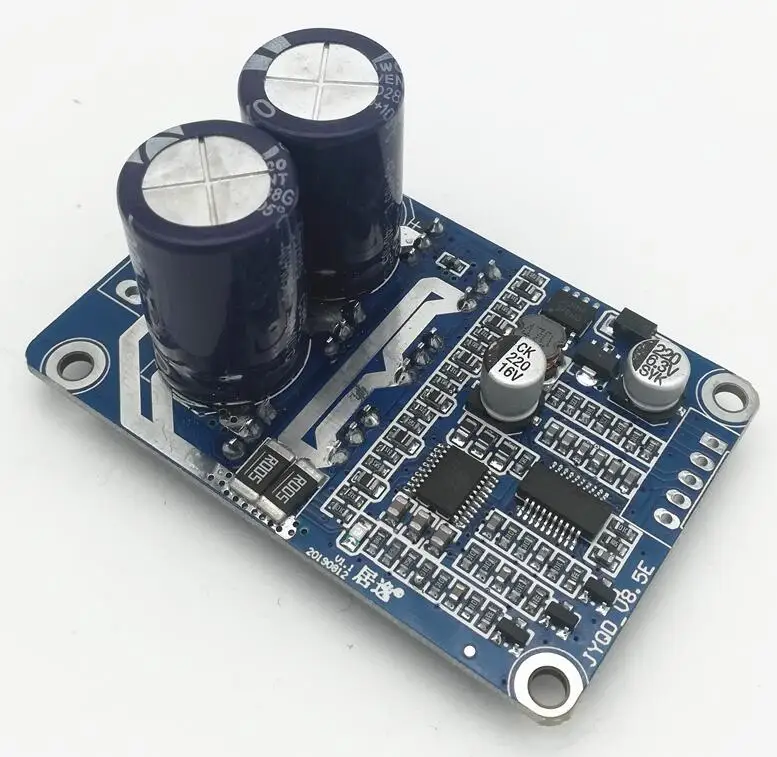

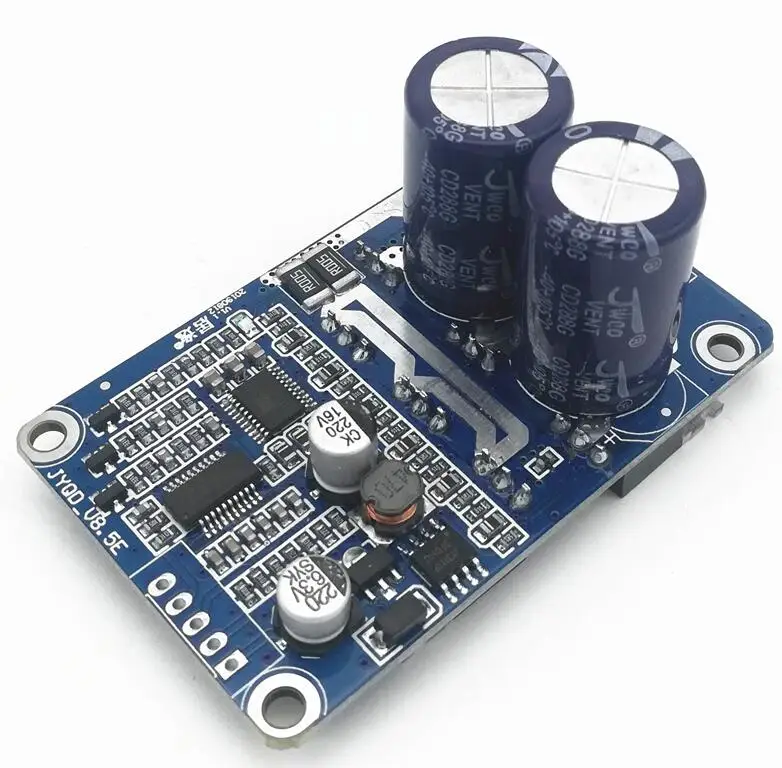

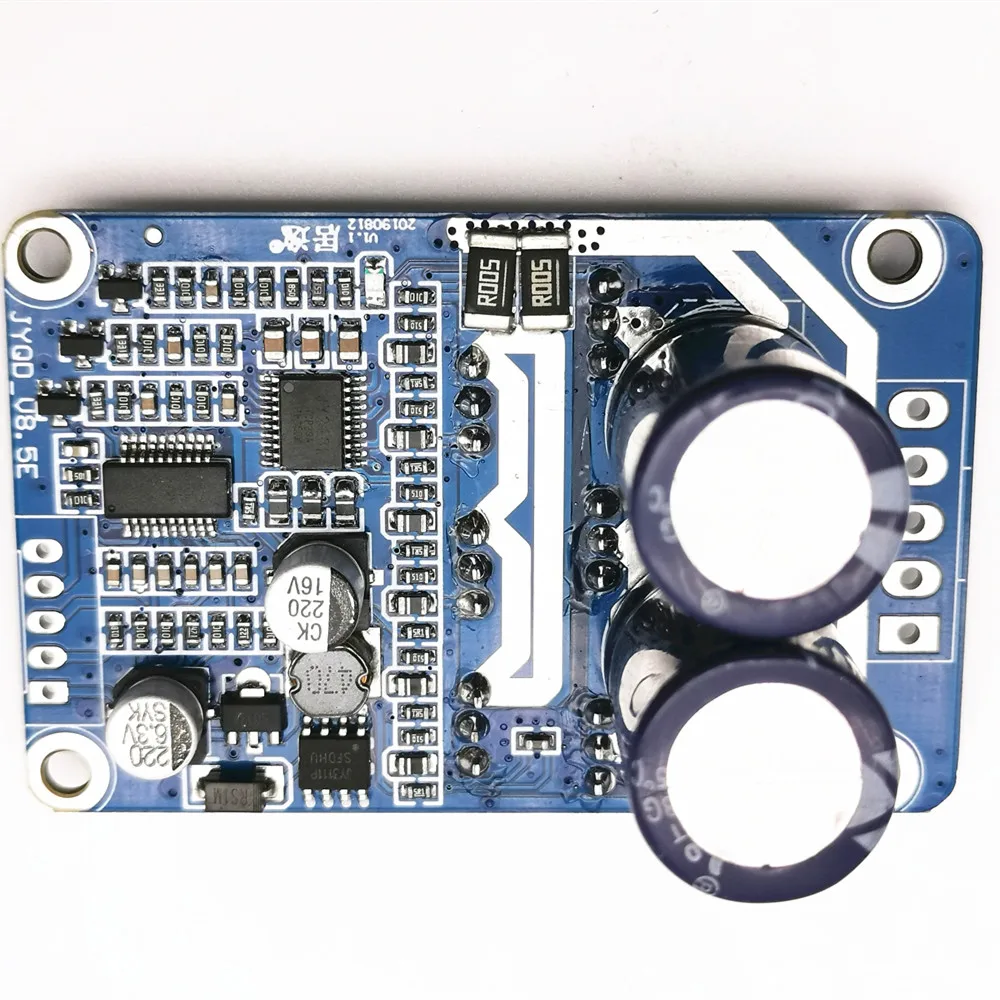

Плата драйвера бессенсорного двигателя JUYI Tech JYQD-V8.5E bldc 18-50 в 15 А | Обустройство
История изменения цены
*Текущая стоимость 1 042,39 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-18-2026 | 1240.60 руб. | 1302.58 руб. | 1271 руб. |
| Feb-18-2026 | 1230.98 руб. | 1292.55 руб. | 1261 руб. |
| Jan-18-2026 | 1032.33 руб. | 1084.68 руб. | 1058 руб. |
| Dec-18-2025 | 1209.13 руб. | 1269.50 руб. | 1239 руб. |
| Nov-18-2025 | 1052.15 руб. | 1105.94 руб. | 1078.5 руб. |
| Oct-18-2025 | 1188.80 руб. | 1247.1 руб. | 1217.5 руб. |
| Sep-18-2025 | 1177.98 руб. | 1236.26 руб. | 1206.5 руб. |
| Aug-18-2025 | 1167.4 руб. | 1225.4 руб. | 1196 руб. |
| Jul-18-2025 | 1157.61 руб. | 1215.19 руб. | 1186 руб. |
Описание товара
Мы предлагаем схематический чертеж и техническую поддержку.18-50 в DC JYQD-V8.5E Бессенсорный бесщеточный драйвер двигателя постоянного тока печатная плата для бессенсорного двигателя
(Для бесщеточного бессенсорного двигателя постоянного тока)Номер модели | JYQD-V8.5E |
Рабочая температура. | -20-85 ℃ |
Рабочее напряжение | 18в-50в |
Максимальный ток | 15а |
Постоянный ток | 15а |
·ШИМ контроль скорости | Частота ШИМ: 1-20 кГц; Рабочий цикл 0-100% |
Регулировка скорости аналогового напряжения | 0-5 В |
О. В/л. В Защита | Да |
Выход скоростного импульсного сигнала | Да |
1. Убедитесь, что параметры напряжения и мощности двигателя не превышают указанный диапазон платы драйвера. |
| 2. Эта плата драйвера используется для 3-фазного бесщеточного бессенсорного двигателя, но не подходит для всех 3-фазных бесщеточных двигателей. Если Эффект вождения плохой (например, пусковой дрожание, реверс, рабочий ток noload двигателя слишком большой, скорость не стабильна, эффективность низкая, И не может запустить с нагрузкой.) Клиенты могут отрегулировать сопротивление и емкость платы водителя в соответствии с реальной ситуацией для достижения наилучшего эффекта вождения (как сделать регулировку в приложении) |

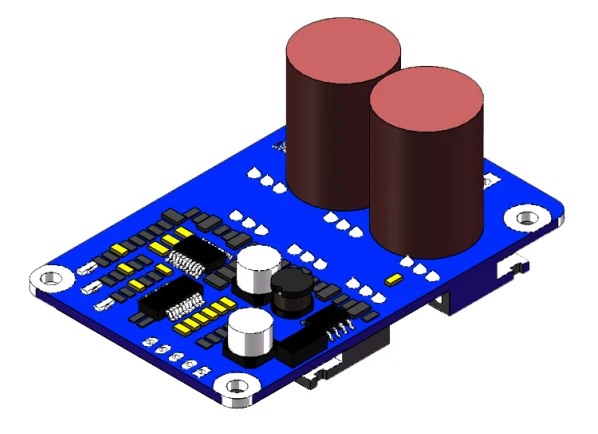

| 3. Плата драйвера JYQD-V8.3E-это голая плата без корпуса и радиатора. Если мощность двигателя ниже 60 Вт, ему не нужно добавлять радиатор, ему нужно только обеспечить нормальную вентиляцию и хорошую изоляцию. Если мощность двигателя превышает 60 Вт, к нему необходимо добавить радиатор, как показано на схеме ниже. |

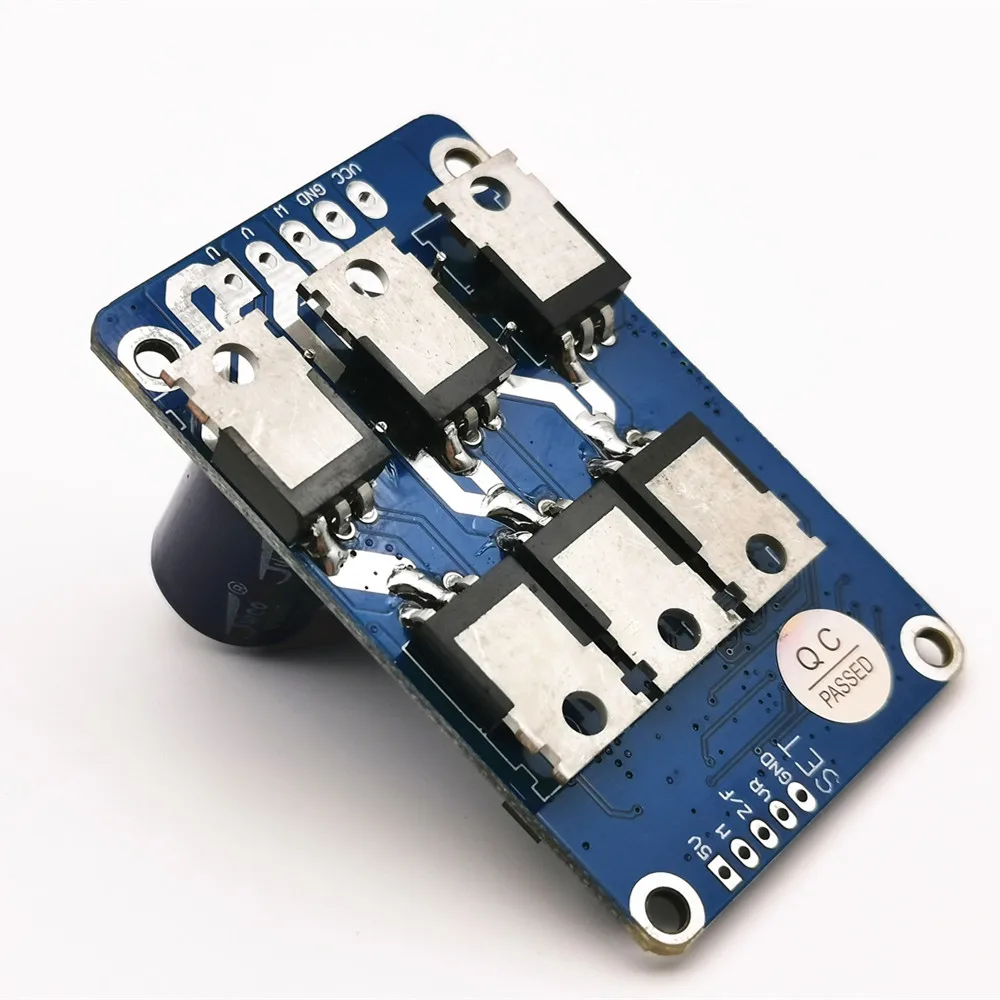

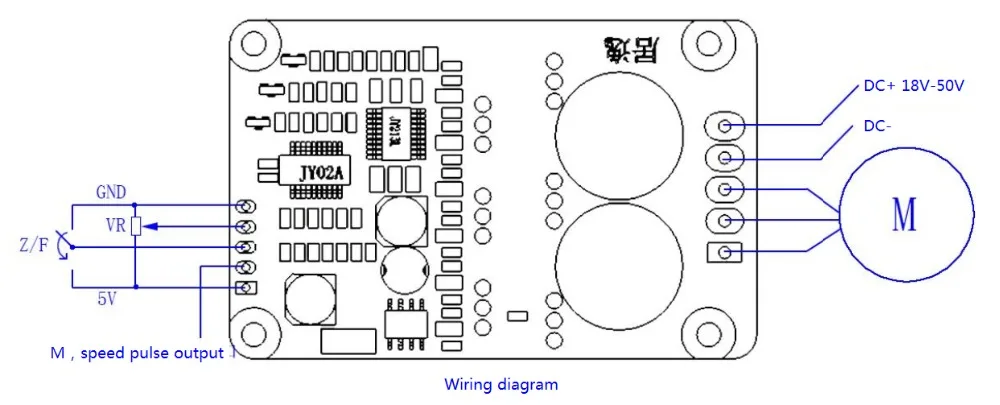

Схема подключения
5В | Внутреннее выходное напряжение платы драйвера |
М | Выходной порт импульсного сигнала скорости двигателя, импульсный сигнал 5 В. |
Z/F | Вращающиеся порты управления направлением. Подключение «5 В» высокого уровня или нет подключения в прямом направлении, подключение 0 В низкого уровня или подключение к GND-в обратном направлении. |
VR | Порт управления скоростью. Регулирование линейной скорости аналогового напряжения 0,1-5 В, входное сопротивление 20 кОм, подключение к GND при регулировании скорости ШИМ на входе, частота ШИМ: 1-20 кГц; рабочий цикл 0-100% |
GND | Используется для внутреннего управления приводом |
2. Порт питания
Ма | Фаза двигателя A |
МБ | Фаза двигателя B |
MC | Двигатель фаза C |
GND | DC- |
VCC | DC + |

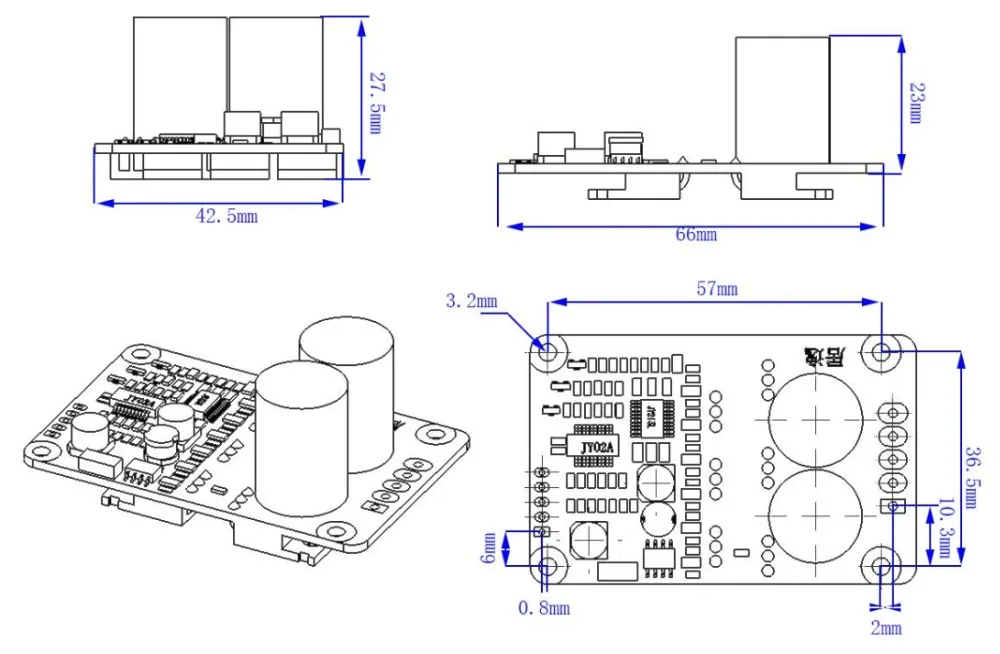

3. Используйте экранированные провода, если плата драйвера находится на расстоянии более 50 см от двигателя, в противном случае это может привести к неправильному вождению, что влияет на нормальное использование.4. Расстояние порта управления: 2,54 мм, расстояние порта питания: 3,96 мм5. Обратите внимание на изоляцию между MOSFET драйвера и радиатором или установочной пластиной.Размерный рисунок
