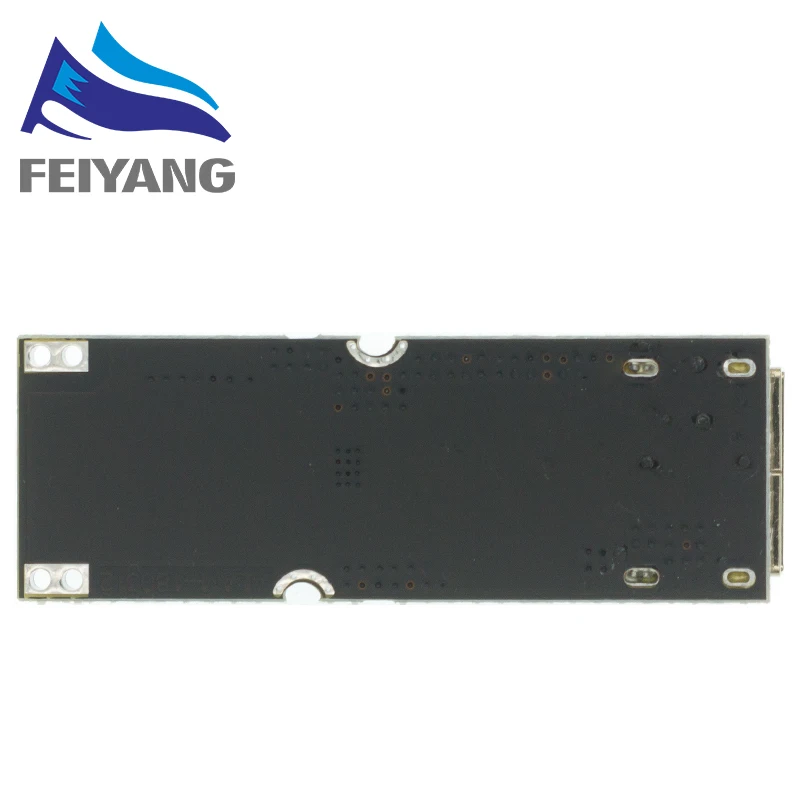

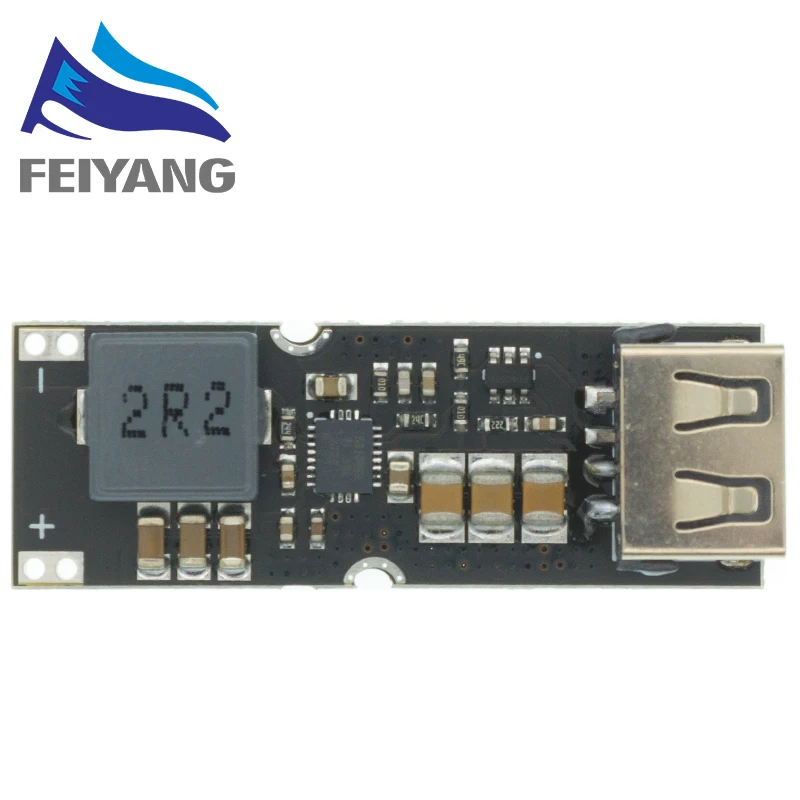

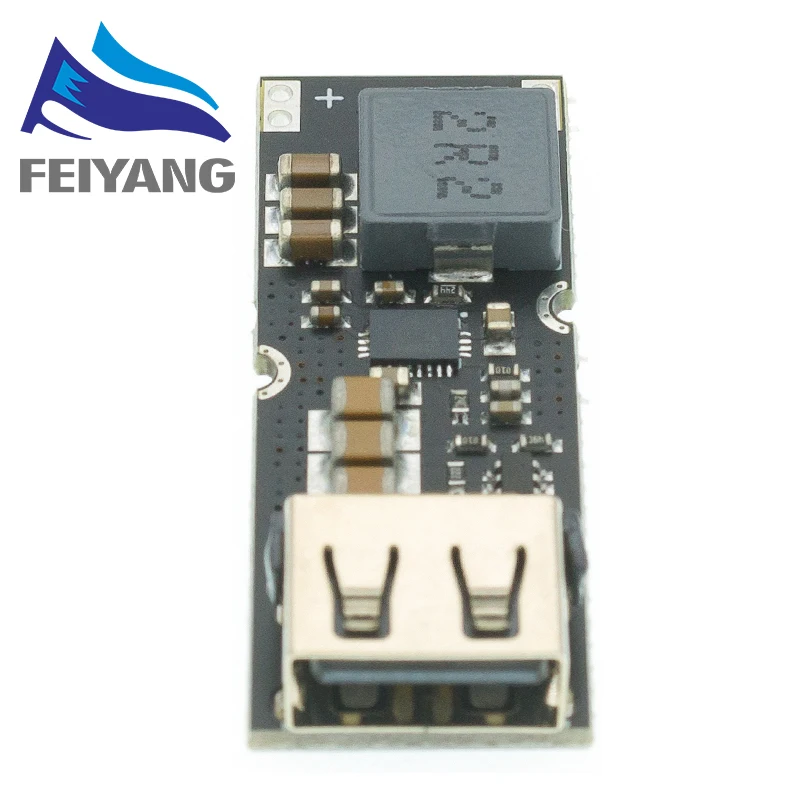

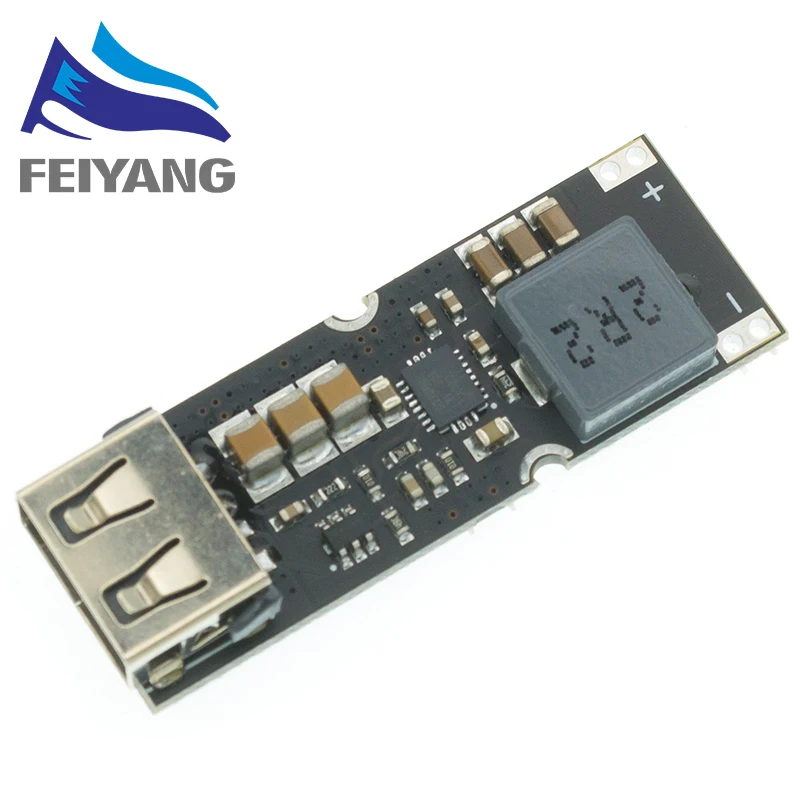

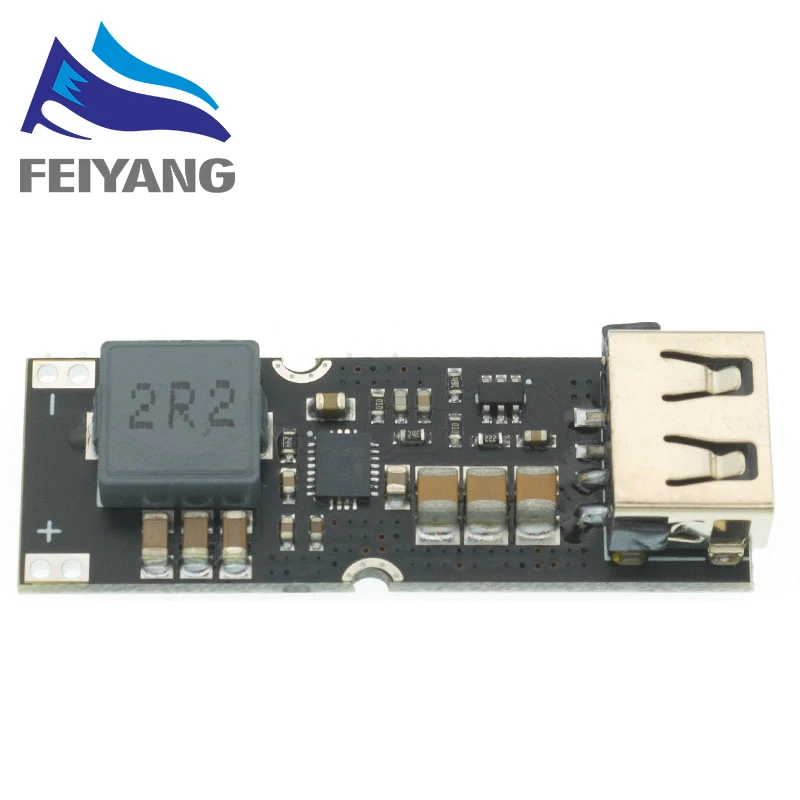

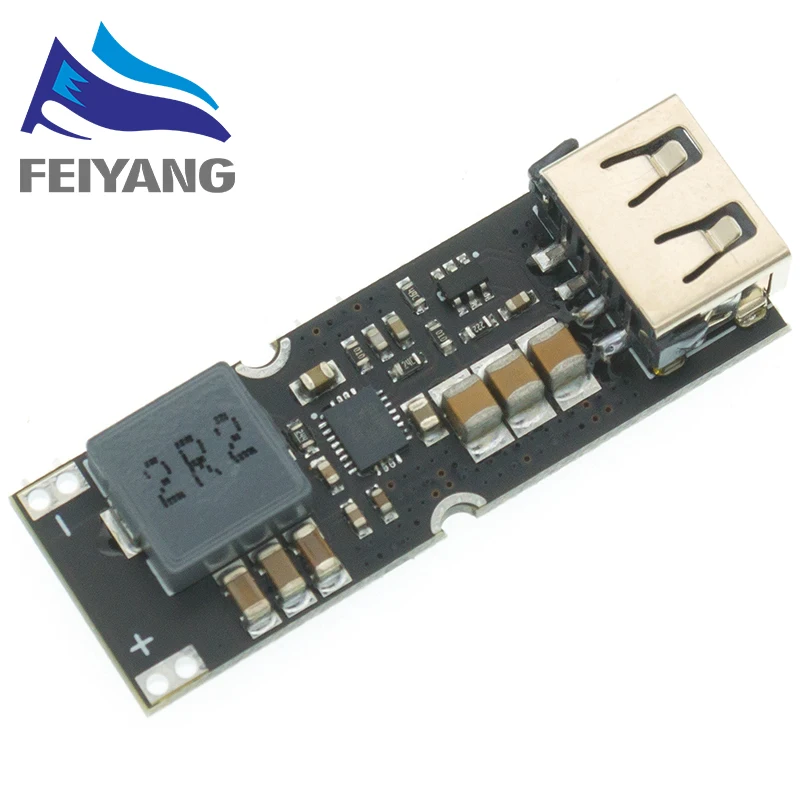

TPS61088 одиночные сотовые литий Батарея Boost Мощность зарядная Модульная плата 3 7 V 4 2

TPS61088 одиночные сотовые литий Батарея Boost Мощность зарядная Модульная плата 3 7 V 4 2

Название: одноэлементный модуль источника быстрой зарядки с литиевой батареей
Основной чип управления: TPS61088A
Идентификационный чип: FP6601Q
Вход напряжение: 2,8 ~ 4,5 V, очень подходит для 3,7 V литий-полимерный аккумулятор
Выход напряжение: по умолчанию составляет 5 В, всплывающие предупреждения Быстрая зарядка через 4,5 V ~ 12V в соответствии с Протоколом.
Номинальный входной ток: 8А
Выходной ток: 5V3A, 9V2A, 12V2A. Выходной ток адаптивный.
Выходная мощность: до 24 Вт.
Соглашение о поддержке: QC2.0, QC3.0, Huawei FCP, DCP соглашение
Эффективность до 93%, с типичным значением 90%.
Размер модуля: 47,5 (длина) * 16,5 (ширина) * 8 см (высота) мм (в том числе USB)
Вес нетто модуля: около 7 граммов

Чип FP6601Q интегрирует протокол быстрой зарядки HiSilicon и протокол быстрой зарядки Qualcomm QC2.0/3.0USB, который может быстро заряжать устройства, поддерживающие протоколы FCP и QC2.0/3,0. В дополнение к поддержке стандарта USB BC1.2, Он также поддерживает устройства Apple и Samsung. Чип может автоматически определить, является ли подключенное в настоящее время устройство устройством QC2.0/3,0 или FCP для автоматической регулировки напряжения.

Особенность продукта:
1. Поддержка FCP протокола напряжения и тока на выходе.
2. Поддержка Qualcomm QC2.0/3,0 класс 5 В, 9 В, 12 В Выходное напряжение.
3. Автоматически распознает протокол быстрой зарядки FCP и QC2.0/3,0.
4. Поддержка оборудования протокола китайского телекоммуникационного предприятия YD/T 1591.

TPS61088 является высокой плотностью мощности, полностью интегрированным повышающим преобразователем с переключателем питания 11mΩ и переключателем выпрямителя 13mΩ, который обеспечивает эффективное, малое решение форм-фактора для портативных систем. С широким входным напряжением 2,7 в до 12 В, TPS61088 поддерживает приложения с одной или двух ячеечный литий-ионных батарей.Устройство отличается 10A переключение допустимая нагрузка по току и способен обеспечивать выходное напряжение до 12,6 V.

TPS61088 использует адаптивную постоянную топологию управления пиковым током для регулирования выходного напряжения. TPS61088 работает в режиме PWM в условиях средней и тяжелой нагрузки. При условиях нагрузки на светильник устройство может выбрать один из следующих двух режимов работы с помощью режима pin. Один из них-режим PFM, который повышает эффективность; Другой-это принудительный режим PWM, который позволяет избежать проблем с применением из-за низкой частоты переключения. Частота переключения в режиме PWM может быть отрегулировано от 200 кГц до 2,2 МГц с внешний резистор. TPS61088 также реализует программируемую функцию мягкого запуска и регулируемое переключение пикового тока.Кроме того, устройства доступен с 13,2 V выход защита от перенапряжения, циклом цикла защита от перегрузки по току, и термальное предохранение от выключения.
В TPS61088 доступен в 20-контактный разъем 4,50 мм × 3,50 мм VQFN посылка.

Применение продукта Введение:
Этот модуль может быть применен к литиевой батарее с одной ячейкой для выхода 5 В-12 В для зарядки общих цифровых продуктов, таких как мобильные телефоны, Ipad, MP3, PSP и так далее. Его можно использовать в качестве мобильного источника питания с высоким током только путем подключения аккумулятора. Также возможна Подача питания на продукт 5-12 В путем настройки выходного напряжения.
