Осциллограф высокой четкости ЖК-дисплей двухканальный генератор входных

Осциллограф высокой четкости ЖК-дисплей двухканальный генератор входных

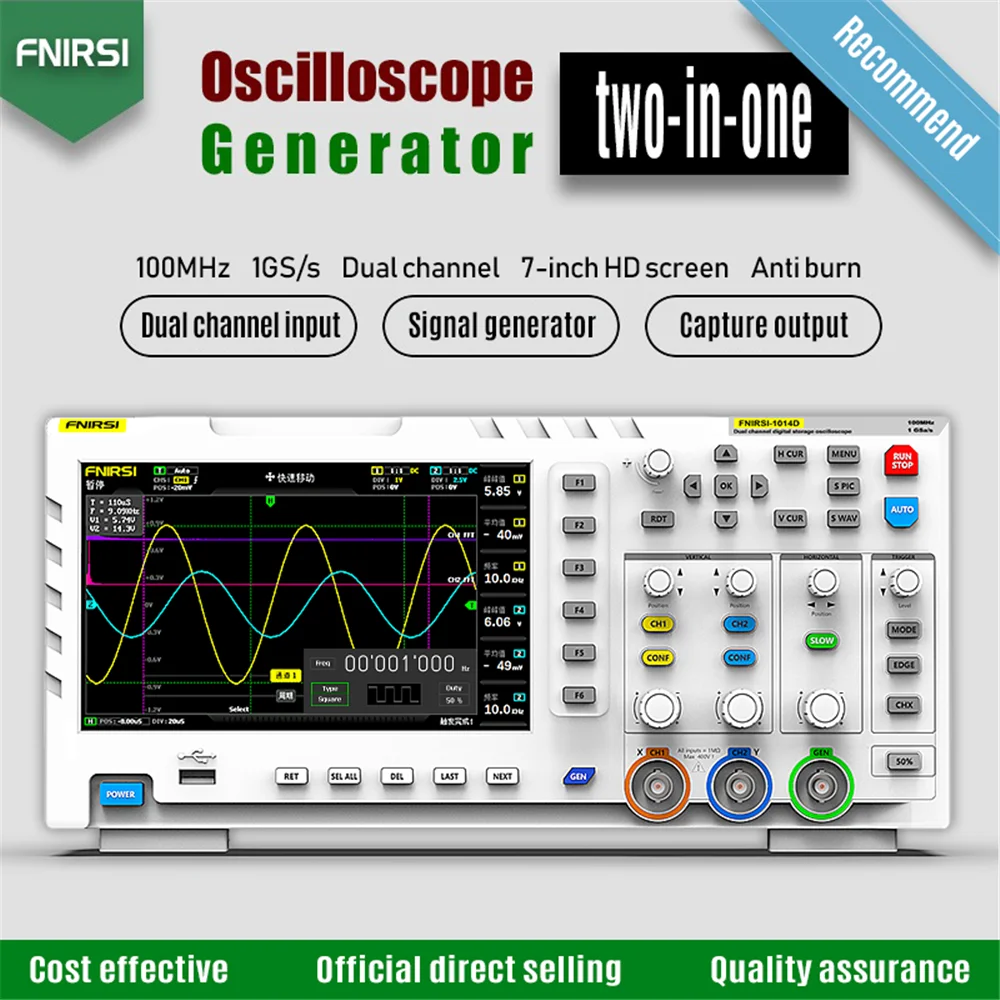

FNIRSI-1014D представляет собой два-в-одном осциллограф и генератор сигналов, при этом частота выборки в режиме реального времени в 1GSa/s, 100 МГц * 2 аналоговая полоса пропускания, диагональю 7 дюймов TFT ЖК-дисплей дисплей, И встроенная защита от высокого напряжения. Модуль может выдерживать Непрерывное напряжение до 400 В, Не беспокоясь о сгоревшем ДТП осциллографа, вызванном тем, что датчик не перемещается на 10-ю передачу, встроенный генератор сигналов DDS и оригинальный измельчитель в отрасли (@ 2.5vpp), все шаги частоты сигнала-1 Гц, Поддержка стандартного функционального сигнала 14 а и настраиваемого сигнала измельчения. Устройство для измельчения выходного сигнала захватывает часть или весь сложный сигнал, измеренный осциллографом в качестве выходного сигнала генератора сигнала, и может хранить до 1000 индивидуальных сигналов. Отключите сигнал. Приходите и попробуйте, это не подведет вас.

Особенности:
Встроенный DDS генератор сигналов, поддерживает 12 видов функциональных сигналов.
Функция улавливания выходного сигнала, может хранить до 1000 улавливаемых сигналов.
Высокоцелевой интеллектуальный алгоритм декодирования, срок службы кодировщика неограничен и имеет интеллектуальную функцию защиты от ожогов, которая может выдерживать напряжение до 1X 400 В.
С аналоговой пропускной способностью 100 МГц * 2 и частотой дискретизации @ 1GSa/s (1X = 5 МГц, 10X = 100 МГц).
Он полностью подходит для детей в возрасте от 7 дюймов 800*480 разрешение цветной TFT ЖК-дисплей дисплей, с яркими цветами и высокой контрастностью.
Диапазон высокого измерительного напряжения: 1X может измерять 0 ~ 40 В, 10X может измерять 0 ~ 400 В.
До 12 параметров измерения: VPP, VP, Vmax, Vmin, Vavg, Vrms, частота, обязанность +, обязанность-, время +, время-, период.
Функция измерения курсора: удобно для ручного измерения периода, частоты и напряжения.
Полная функция запуска (одиночная, нормальная, автоматическая), и дисплей формы волны (Функция паузы) заморожен в любое время.
Оснащен высокой эффективностью одной кнопкой, одной кнопкой хранения сигналов и функциями скриншота.
Встроенная память объемом 1 ГБ позволяет хранить до 1000 скриншотов + 1000 наборов данных волноводной формы.
Мощный Графический менеджер waveform поддерживает просмотр изображений, просмотр, Детальный просмотр, поворот страницы, удаление и увеличение сигнала, уменьшение зума и перемещение.
Оснащен интерфейсом USB, его можно подключить к компьютеру, чтобы поделиться скриншотами компьютера с компьютером для облегчения вторичного анализа.
Функция графического дисплея Lissajous может использоваться для определения амплитуды, частоты и фазового контраста двух наборов сигналов.
Функция отображения FFT может анализировать Спектральные характеристики сигнала и использовать технологию сжатия памяти, а экран обновления формы волны не мерцает.
С функцией регулировки яркости экрана и функцией регулировки яркости фона, также легко носить с собой.

Спецификация:
Материал: АБС-пластик
Аналоговая полоса пропускания: 100 МГц * 2
Количество каналов: 2 канала
Максимальная частота дискретизации в реальном времени: 1GSa/s
Вертикальная чувствительность: 50 мВ/див ~ 500 В/Див
Горизонтальный диапазон времени: 50S / div ~ 10NS/div
Максимальное тестовое напряжение: 40 В (1X зонд), 400 В (10X зонд)
Глубина хранения: 240 кбит
Входное сопротивление: 1 MΩADC
Точность: 8 бит
Режим соединения: AC / DC
Режим запуска: одиночный, нормальный, автоматический
Кромка триггера: поднимающаяся кромка/опускающаяся кромка
Внешний триггер напряжения 0 ~ 40 в
Расширительный порт: usb-выход
Размер посылка: 340*140*70 мм/13,4*5,5*2,8 дюймов
Посылка Вес: 1800 г

Упаковочный лист:
1 * FNIRSI-1014D хост осциллографа
2 * матч 100 МГц зонд (1X и 10X)
1 * USB кабель для передачи данных
