V11.90 XGecu T56 программатор 56 Pin драйверы поддержка 28610 + ICs для PIC/NAND Flash/EMMC TSOP48/TSOP56/BGA 17

V11.90 XGecu T56 программатор 56 Pin драйверы поддержка 28610 + ICs для PIC/NAND Flash/EMMC TSOP48/TSOP56/BGA 17

Официальный магазин XGecu!
Профессиональное послепродажное обслуживание!
100% оригинал!

Руководство пользователя на английском языке Ссылка для скачивания:
Флуоресцентный

XGecu T56 Последняя ссылка для загрузки программного обеспечения: (будет обновляться в будущем)
Флуоресцентный
(Если вы не можете загрузить или скачать скорость очень медленная, пожалуйста, отправьте нам сообщение, мы отправим вам почтовый ящик)

Список устройств поддержки XGecu T56:
Флуоресцентный
(Обратите внимание: перед покупкой убедитесь, что модели, которые вы хотите программировать, находятся в списке поддержки!)

Это изображение является скриншотом заводского производственного самопроверки, доказав, что программист T56 может напрямую поддерживать минимальное напряжение программирования 1,20 В, некоторые Нетехнические продавцов настроить T56 программист с 1,8 V адаптер переменного тока, который является полностью бесполезный аксессуар и трата денег.

Посылка включает:

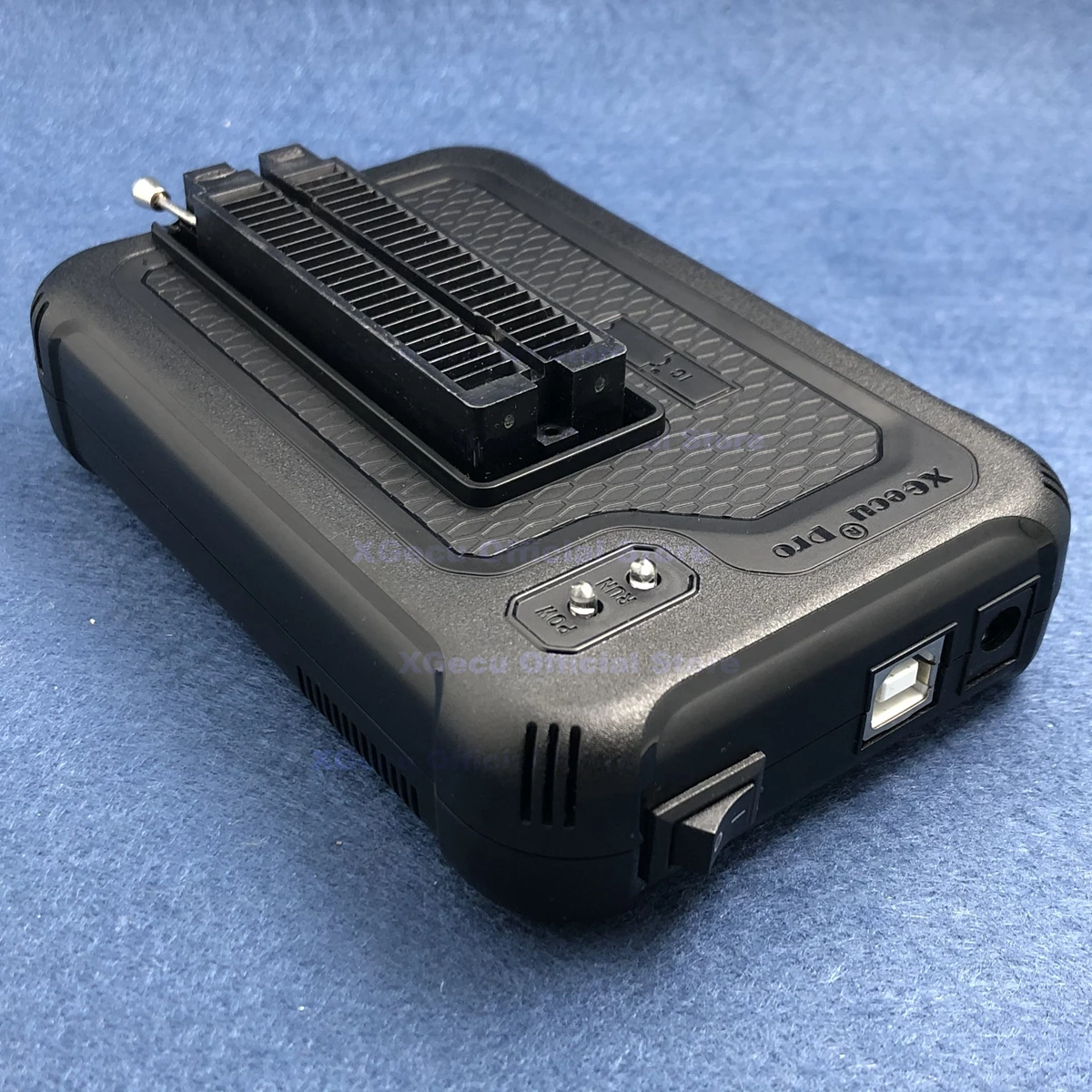

Один программист XGecu T56
Один USB кабель
Один кабель ICSP
17 шт. деталей, как показано ниже:
Адаптер One QFP32 to DIP32
Адаптер с одним QFP44-DIP44
Адаптер с одним SOP44-DIP44
Один SOP20-DIP20 200mil ZIF адаптер
Один SOP28-DIP28 300mil ZIF адаптер
Один SOP16-DIP16 150mil ZIFadapter
Один TSSOP28-DIP28 170mil ZIF адаптер

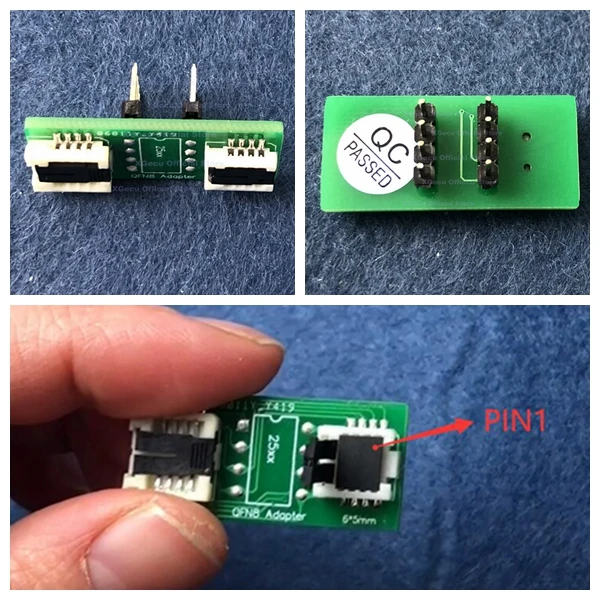

Адаптер QFN8 два в одном(Для чипов 6*5 мм и 8*6 мм)

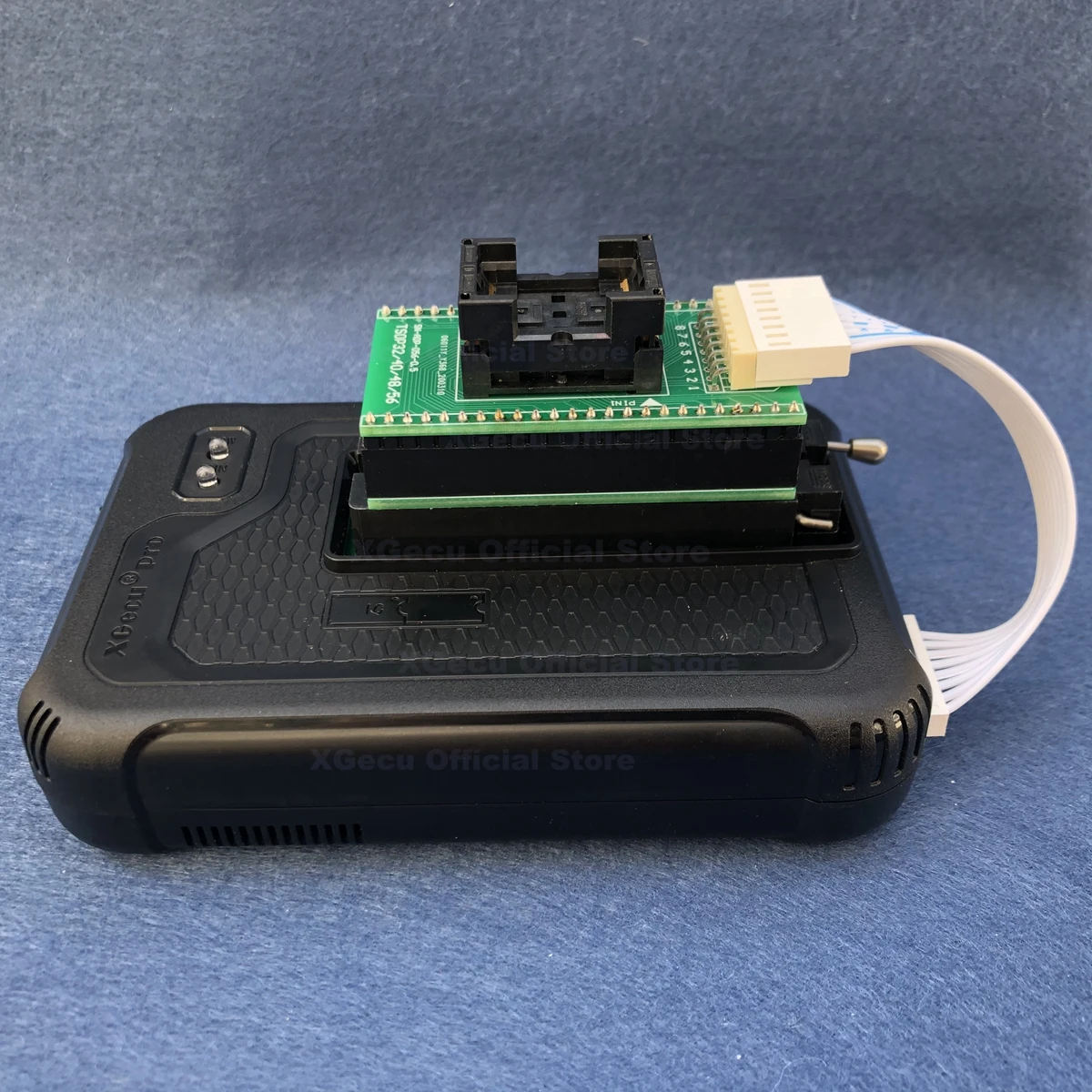

Один TSOP32/40/48/56 ZIF адаптер (SN-ADP-056-0.5) с 8-pin кабель

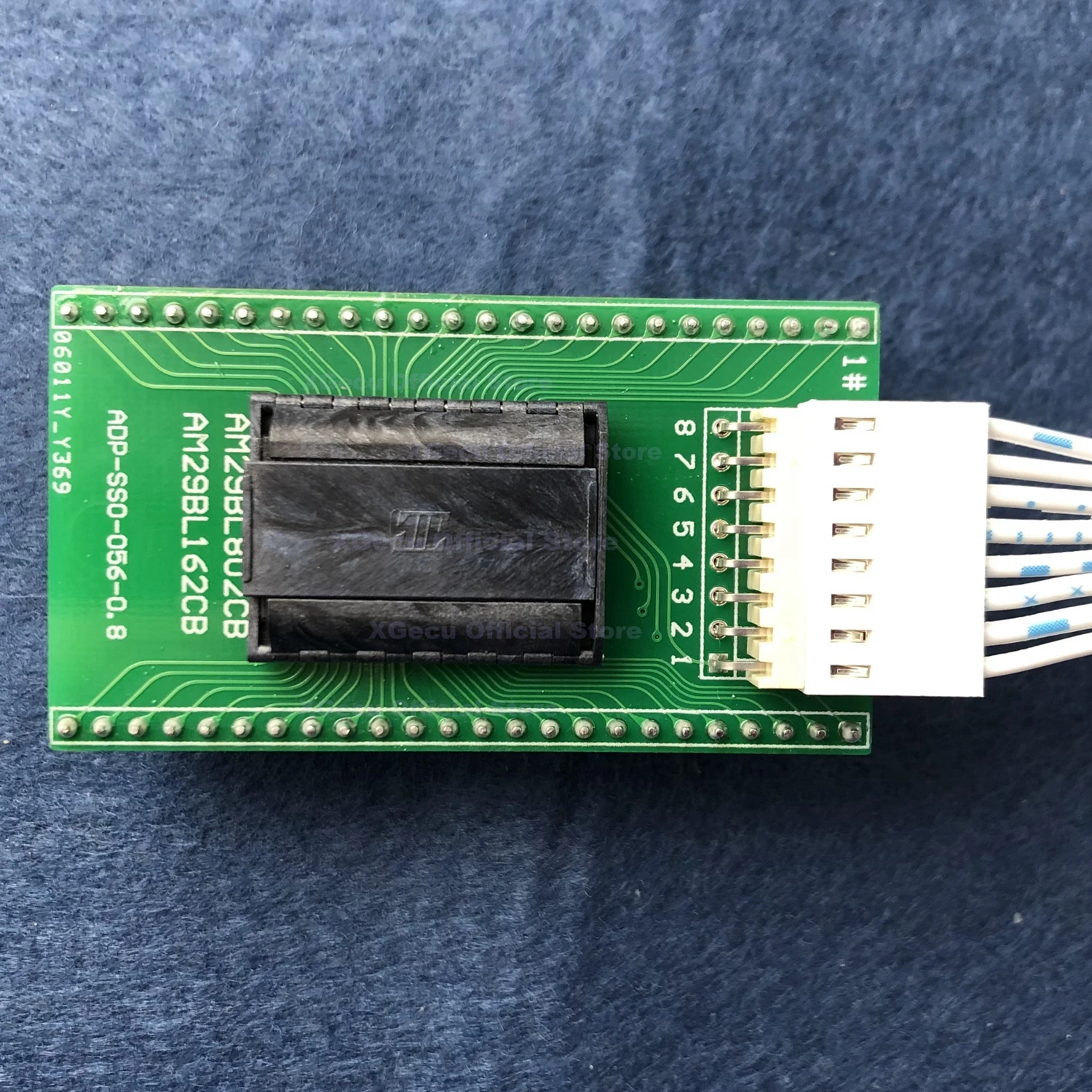

Один SOP56 адаптер (ADP-SSO-056-0.8) с 8-pin кабель
One PLCC IC extractor
Адаптер с одним PLCC44-DIP44
Адаптер с одним PLCC32-DIP32
Адаптер с одним PLCC32-DIP28
Адаптер с одним PLCC28-DIP24
Адаптер с одним PLCC20-DIP20
Один SOIC SOP8 IC тестовый зажим/IC зажим
Обратите внимание: посылка не включает CD, вы можете скачать документы на официальном сайте: www.xgecu.com

Описание:

XGecu T56 универсальный программатор 56 Pin поддержка драйверов27528 +ICs для Nor Flash / NAND Flash / EMMC
TSOP48 / TSOP56 / BGA48 / BGA63 / BGA64 / BGA100 / BGA153 / BGA162 / BGA169 / BGA221

Высокая Скорость Универсальный окружности головы 56-шпильки мощный pindrivers программист, нет адаптера, требуемого для каких-либо устройств DIL. Полностью открытый адаптер программирования и конкурентоспособная цена. Дизайн сфокусирован на программировании памяти высокой емкости. Замечательная производительность, ультра быстрая скорость программирования, очень маленький и портативный. Классный внешний вид, низкое энергопотребление, Отличная стабильность работы.

Флуоресцентный
1. Поддержка более широкого диапазона чипов, большая емкость, более высокая скорость:

Основание TL866II Plus
Добавить поддержку Nor Flash / NAND Flash / EMMC
Флуоресцентный

• Используйте r-friendly программный интерфейс, простой в использовании, больше функций, Простота обновления программного обеспечения

• Ультра-высокая производительность, подходит для небольших пакетных программ ниже 5000, также подходит для разработчиков и профессионального технического персонала.

• Поддержка Модели чипа:
  24/25/26/93 серийный EEPROM, 27/28/29/36/37/39/49/50 EPROM, Paged EPROM,
  Флэш-память (NOR, NAND, SPI NAND, EMMC, NVRAM, SRAM, CPLD (GAL) и т. Д.
  Поддержка посылка: добавить DIP42/PLCC44/SOP44/QFP44/TSOP48/TSOP56/BGA48/BGA63/BGA64 /BGA100/BGA153/BGA162/BGA169/BGA221 на основе 866ii.

• NAND EMMC поддерживает максимальную емкость до 256 г

Список устройств поддержки XGecu T56:
Xgecu.com/MiniPro/T56_List.txt
(Обратите внимание: перед покупкой убедитесь, что модели чипов, которые вы хотите программировать, находятся в списке поддержки!)

Флуоресцентный
2. Параметры программиста
Флуоресцентный

(1). 32-битный MCU 200 МГц + Xilinx SP6 FPGA структура, USB2.0 HS 480 МГц трансмиссия

(2). Окружности головы 56-шпильки мощный pindrivers ввода-вывода дизайн. Все контакты имеют максимальную рабочую частоту 50 МГц и высокую надежность.

(3). Стабильная и надежная 8 пин в цепи программирования ISP интерфейс, провод Длина составляет более 30 см, и он может общаться надежно на 25 МГц. 25 серий/EMMC программирование в цепи с максимальной тактовой частотой 40 МГц-50 МГц

(4). VCC напряжение 1,2-6,5 V 64 уровней регулируется
VPP напряжение 6,5-25V 64 уровней регулируется
IO напряжение сигнала связи непрерывно регулируемое 1,2 V-3,6 V
VCC 120MA-320MA защита от перегрузки по току постоянно регулируется
VPP 120 мА защита от перегрузки по току.

(5). Потребляемая мощность: 5 в <500 мА. Все чипы не требуют внешнего источника питания.
Он может быть подключен к внешнего источника питания 5V-5,5 V 500MA для канале имеется несколько программирования.
Внешняя мощность может питаться от зарядного устройства мобильного телефона или зарядного устройства pal можно увидеть везде.
Программатор имеет множественную защиту для внешнего источника питания:
Защита от перенапряжения/защита обратного соединения/Защита от перегрузки по току/Подсказка низкого напряжения.

(6). Напишите памяти на носителе EMMC Скорость: 12 МБ/с.-25 МБ/с.
Скорость чтения EMMC: 14 МБ/с./с-45 МБ/с./с в 2-5 раз быстрее, чем у аналогичных программистов.
(Это важно для чипов большой емкости, 64 ГБ чипы EMMC,
Если 10 МБ/с./с (средний программист не может достичь 10 МБ/с./с) Чтение занимает 6400 секунд,
T56 обычно достигает более 20 МБ/с., до 3000 секунд)
Способность обрабатывать чрезвычайно высокие скорости, что означает, что аппаратное обеспечение программиста имеет большую стабильность на более низких скоростях

(7). Открытая функция самопроверки, самопроверка каждого VPP/VCC /GND/ IO

• По сравнению с общим 48-pin Универсальный программатор, окружности головы 56-контактный полный флеш-накопитель 8 более универсальный портов ввода-вывода. Преимущество 56 универсальных дисков заключается в том, что все чипы ниже 56 контактов нужны только один адаптер в той же посылка.

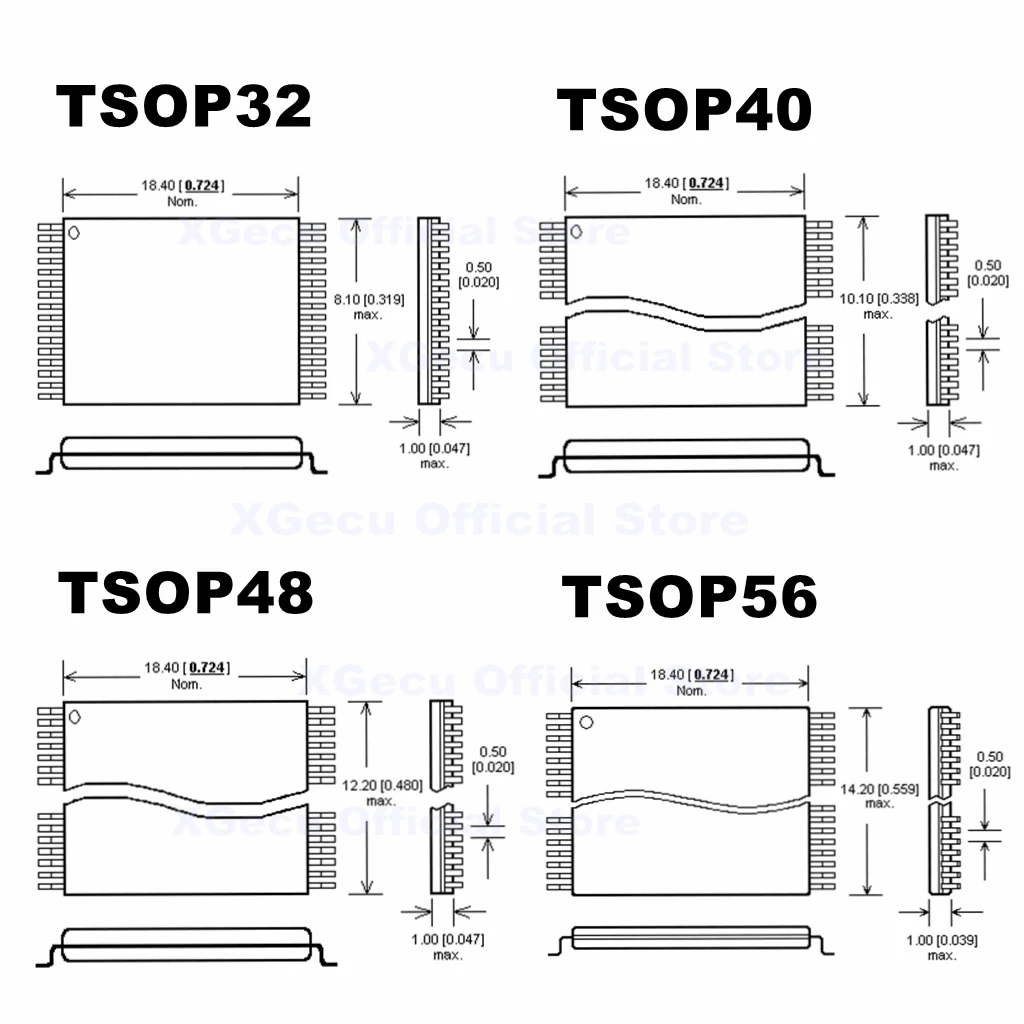

• Пример: Обычный адаптер TSOP56, который может программировать все TSOP56, TSOP48, TSOP40, TSOP32 на t56. Один TSOP56 адаптер эквивалентен удобный емкостный Мини-стилус, служащий также в пяти адаптеры для данного товара 48-pin Универсальный программатор.

• Для чипов высокой емкости программист T56 отвечает или превышает скорость большинства специализированных программистов.

• Стабильность и надежность программиста являются наиболее важными.
  Отличный программист. Если основной контроллер программиста может работать с более высокой скоростью, его стабильность и скорость определяются самой высокой рабочей частотой, поддерживаемой контактами. Чем выше частота, тем лучше защита от помех., тем сильнее и надежнее.

• T56 pin протестирован с частотой до 70 МГц. Частота работы pin более чем в 3 раза выше, чем у многих аналогичных программистов. Это главная причина, почему T56 может работать надежно на очень высокой скорости для высокоскоростных чипов большой емкости.

• С другой стороны, можно также сказать, что скорость программиста также является проявлением надежности программиста.

• T56 почти достигает предельной скорости передачи USB2.0 (HS 480MHZ) при считывании микросхемы большой емкости EMMC.

• Программист T56 решает несоответствие между высоким напряжением и высокочастотными контактами.
  Поддерживает высокоскоростное и высоковольтное программирование.

• Вы можете напрямую программировать много 27C серия и серия MCU, которые требуют Высокое напряжение VCC (6,5 V) и VPP (12V-алюминиевая крышка, 25В)

• Функция SPI NAND:

• SPI NAND обычно является чипом емкости 1-4 Гб. Для чтения и записи полных данных чипа 1 Гб, T56 требуется только 12s + 13s = 25 секунд.

  Более чем в 10 раз больше скорости некоторых подобных продуктов.
  (Высокоскоростное Программирование без использования специального адаптера)

• Ожидание очень неудобно, T56 может значительно сократить время ожидания

• Функции параллельного NAND для параллельного:

• Параллельная емкость NAND может достигать более 256 ГБ, а максимальная скорость T56 может достигать в 2-5 раз скорости некоторых аналогичных продуктов.

• Ожидание очень неудобно, T56 может значительно сократить время ожидания

(5). Адаптер EMMC и ISP соединение

BGA153/169

EMMC ISP соединение (4 бит или 1 бит)

9. Высокоскоростное Программирование параллельной серии 28/29

• T56 может поддерживать до 2 Гб емкости параллельного или флэш-28/29. И используйте один адаптер TSOP56.

• Обычные 48-pin программист поддерживает только до 256Mb. И нуждаются в 4 различных адаптеры для сим-карт.

  Пример: S29GL128P11TFI01

Флуоресцентный
10. Иллюстрация других адаптеров, используемых программистом
Флуоресцентный
XGecu T56 programmer-это 56-контактный полноприводный программист, который является общим для всех чипов в той же посылка в пределах 56 контактов. Каждый адаптер имеет четкую подсказку в программном обеспечении, Функция проверки контактов расположена к контактному номеру чипа.
Адаптер не требуется для любых устройств DIL, все адаптеры программирования полностью открыты, адаптер шифрования не используется. Вы можете купить универсальный адаптер или сделать свои собственные адаптеры. Эта функция принесет клиентам несравненное удобство, это сэкономит вам много денег.

Флуоресцентный
Ожидание обновления
Флуоресцентный
Нет лучшего, только лучше. Этот программист был разработан и протестирован в течение длительного времени,
И его функции были довольно хорошими.
Но из-за большой рабочей нагрузки, это займет больше времени, чтобы улучшить

Любые предложения, которые вы можете предоставить на T56, помогут нам улучшить варианты продукта в будущем. Спасибо.
