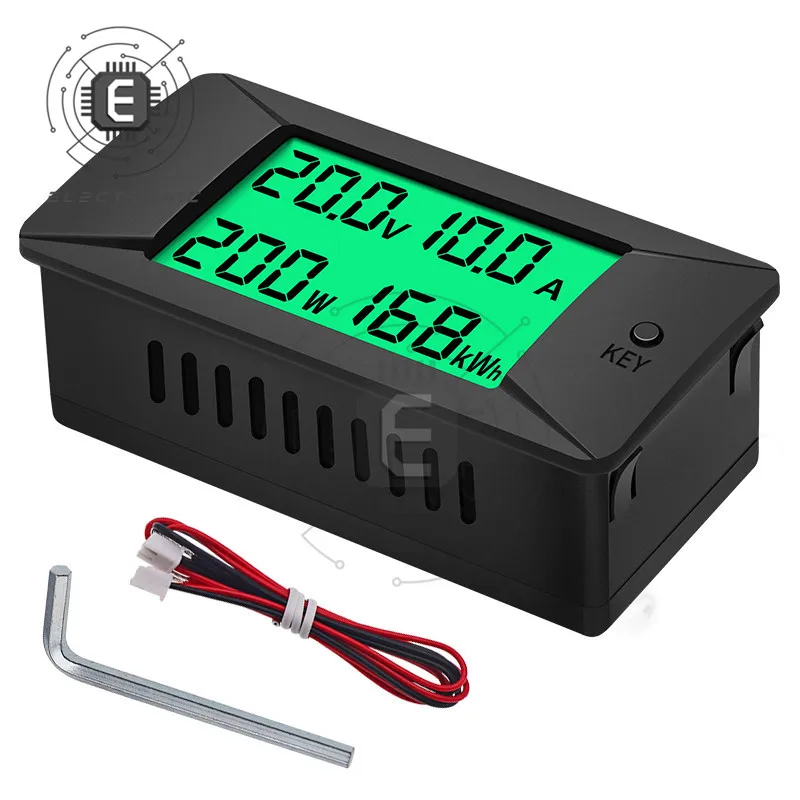

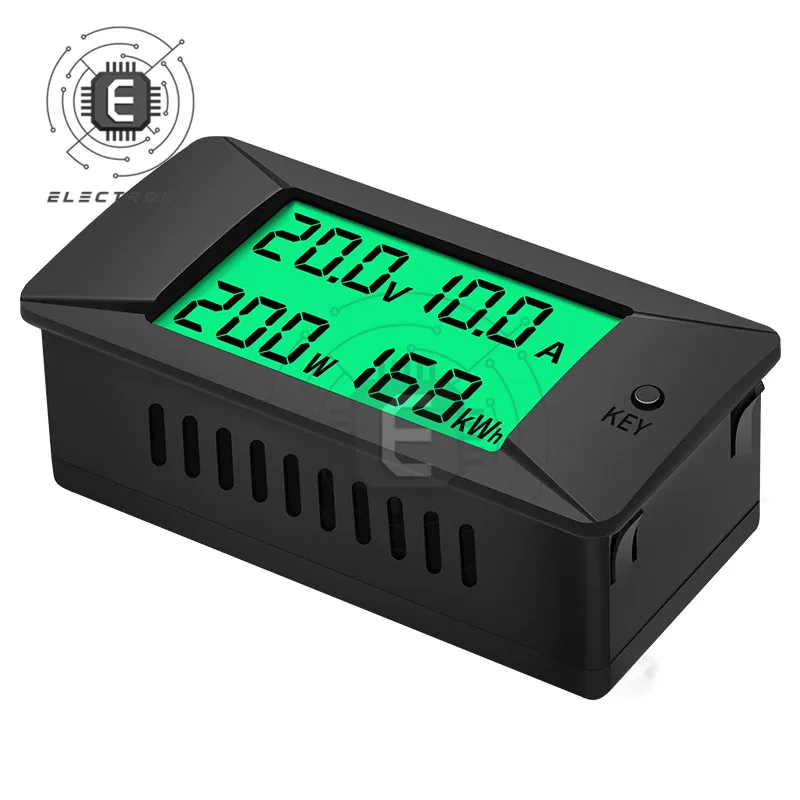

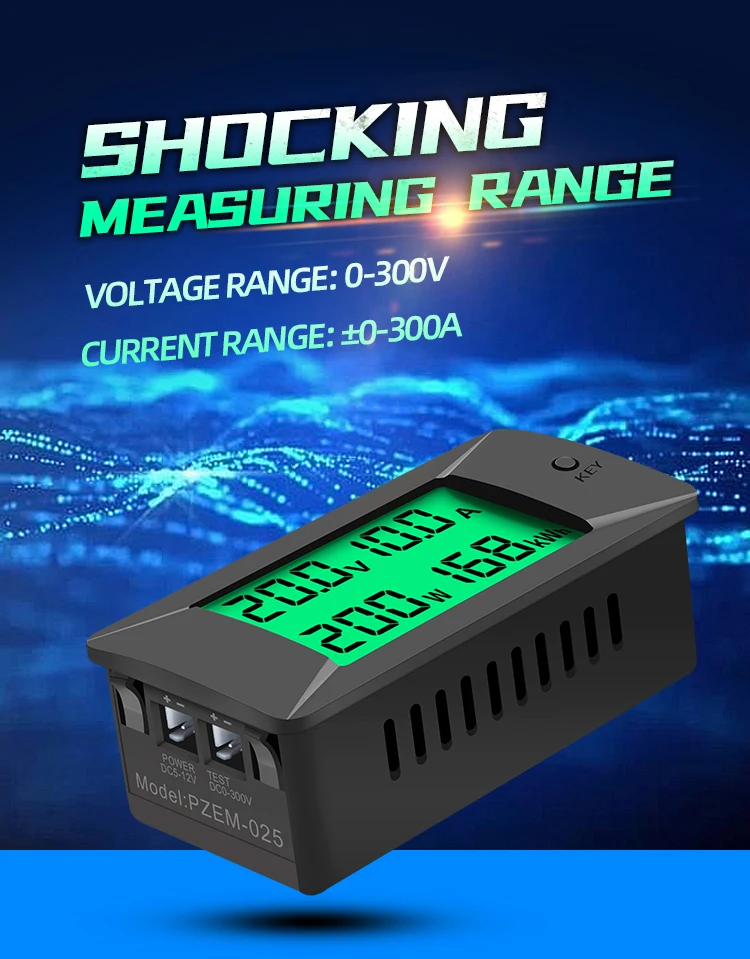

DC Цифровой Дисплей Вольтметр Амперметр переменного тока и Напряжение измеритель 0 ~ 300A/300V Мощность расхода электроэнергии тестер мультиметр

A. Функция:

Измерьте напряжение постоянного тока, ток, мощность, энергию и дисплей с ЖК-дисплеем.

B. Дисплей:

I. Интерфейс дисплея

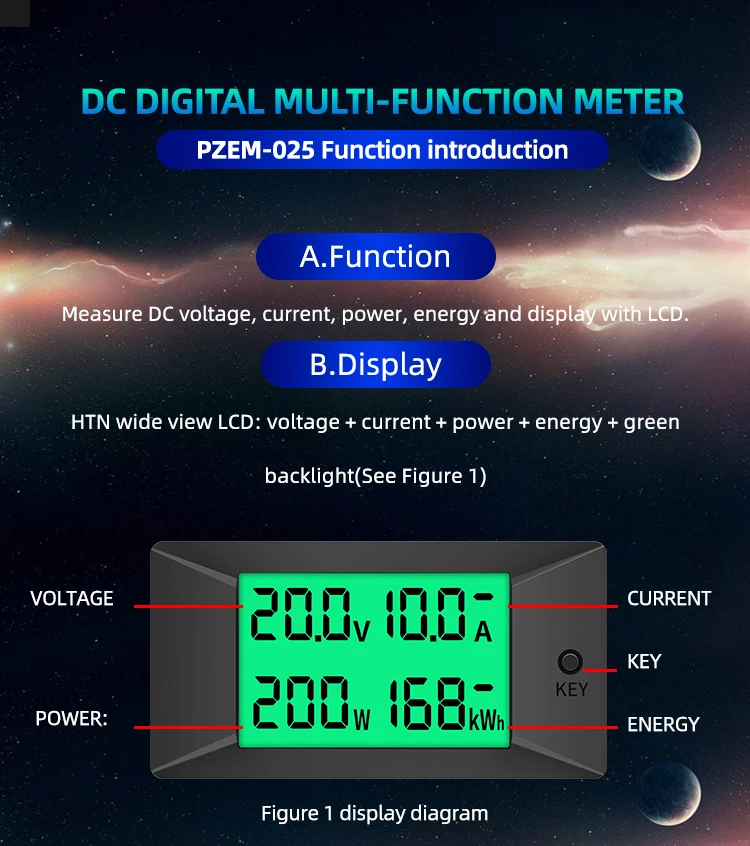

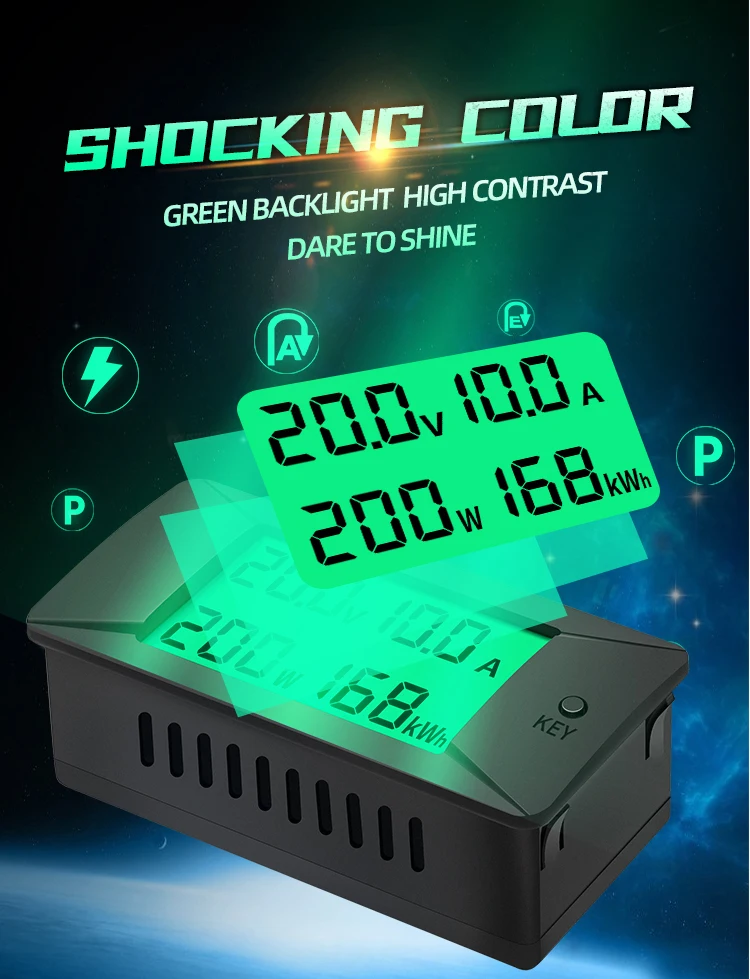

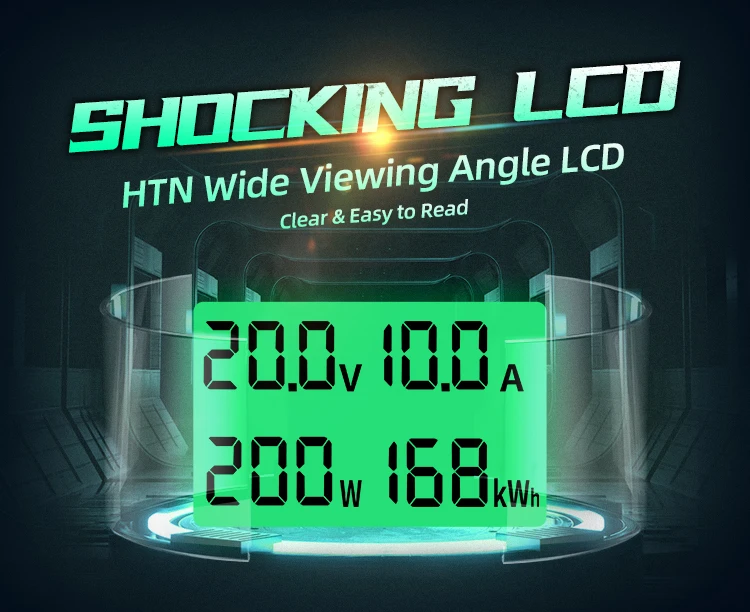

ЖК-дисплей HTN: напряжение + ток + мощность + энергия + зеленая подсветка (см. Рис. 1)

Ⅱ. Инструкция по отображению

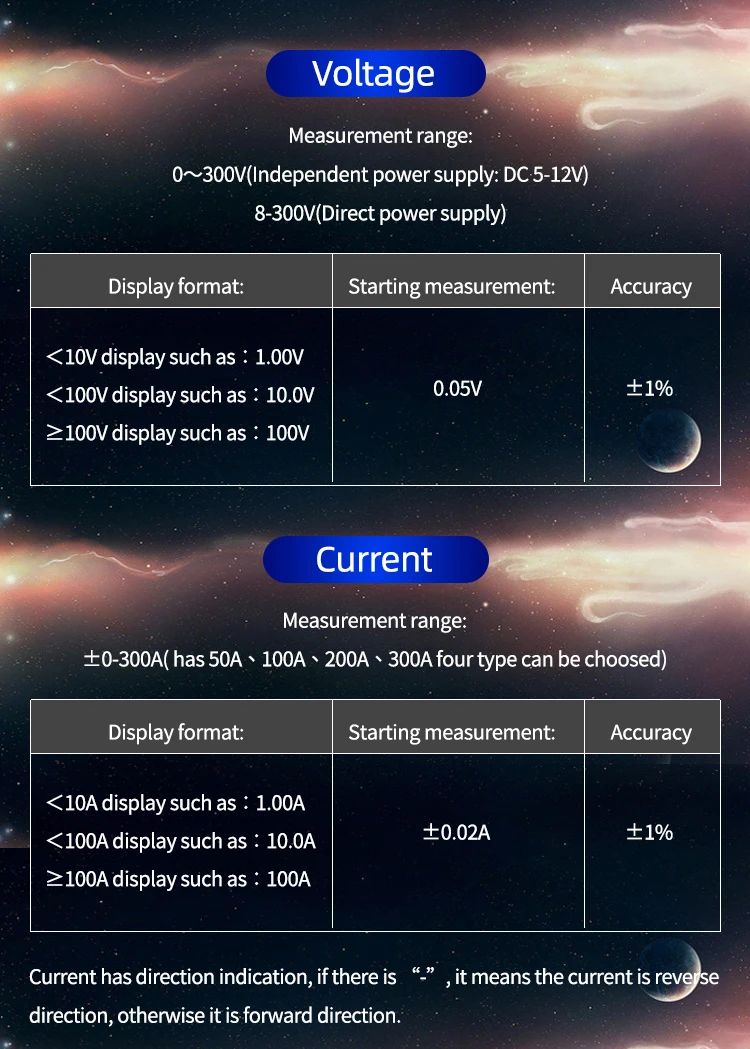

1. Напряжение

Диапазон измерения: 0 ~ 300 В (независимый источник питания: 5-12 В постоянного тока)/8-300 В (прямой источник питания)

Формат дисплея:<10 в дисплей, такой как: 1,00 в

<100 в дисплей, такой как: 10,0 в

≥ 100 в дисплей, такой как: 100 в

Точность: ± 1%

2. Ток

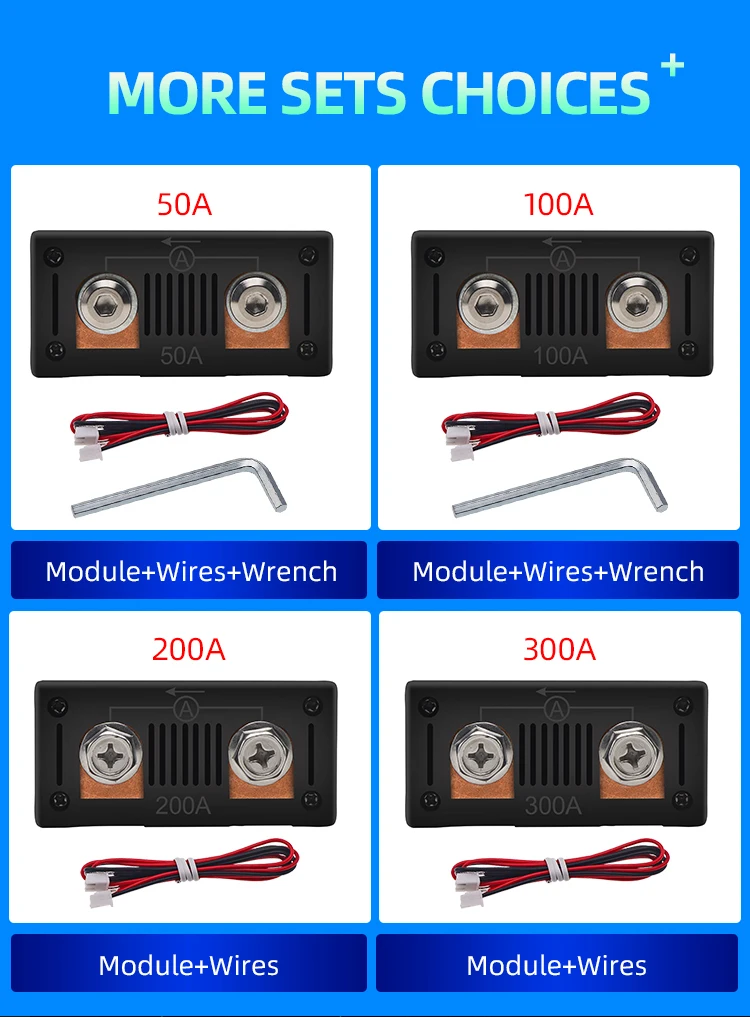

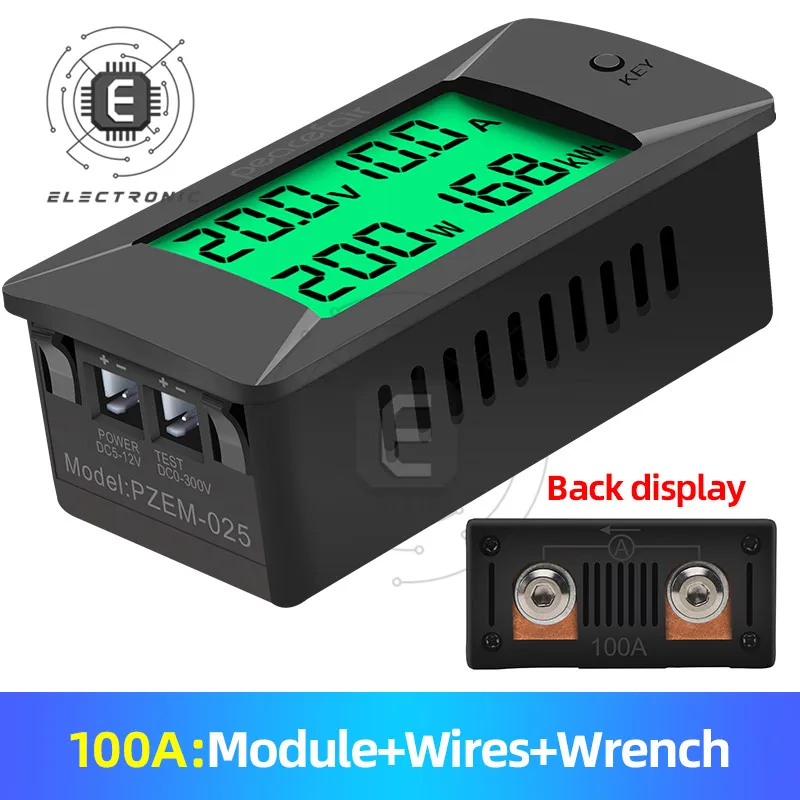

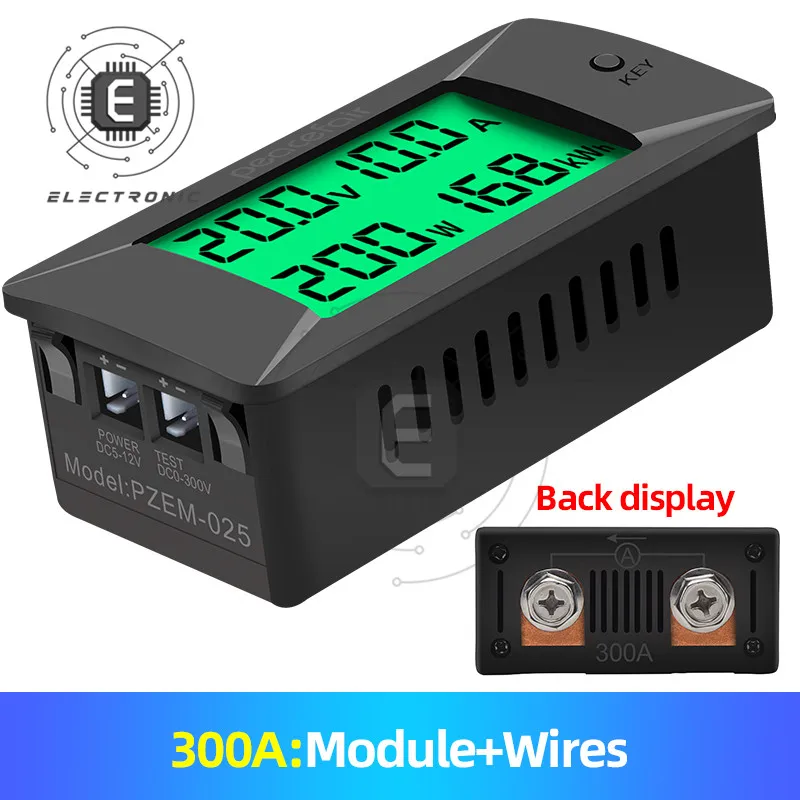

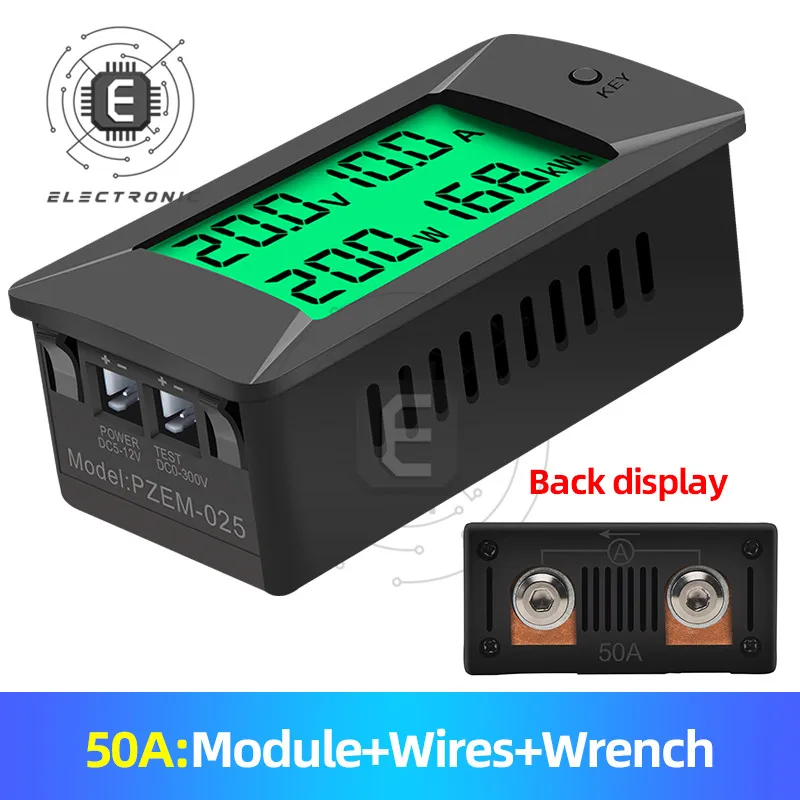

Диапазон измерения: ± 0-300A (имеет 50A, 100A, 200A, 300A четыре типа могут быть выбраны)

Формат дисплея: <10A дисплей, такой как: 1.00A

<100A дисплей, такой как: 10.0A

≥ 100A дисплей, такой как: 100a

Начальные измерения: ± 0,02a

Точность: ± 1%

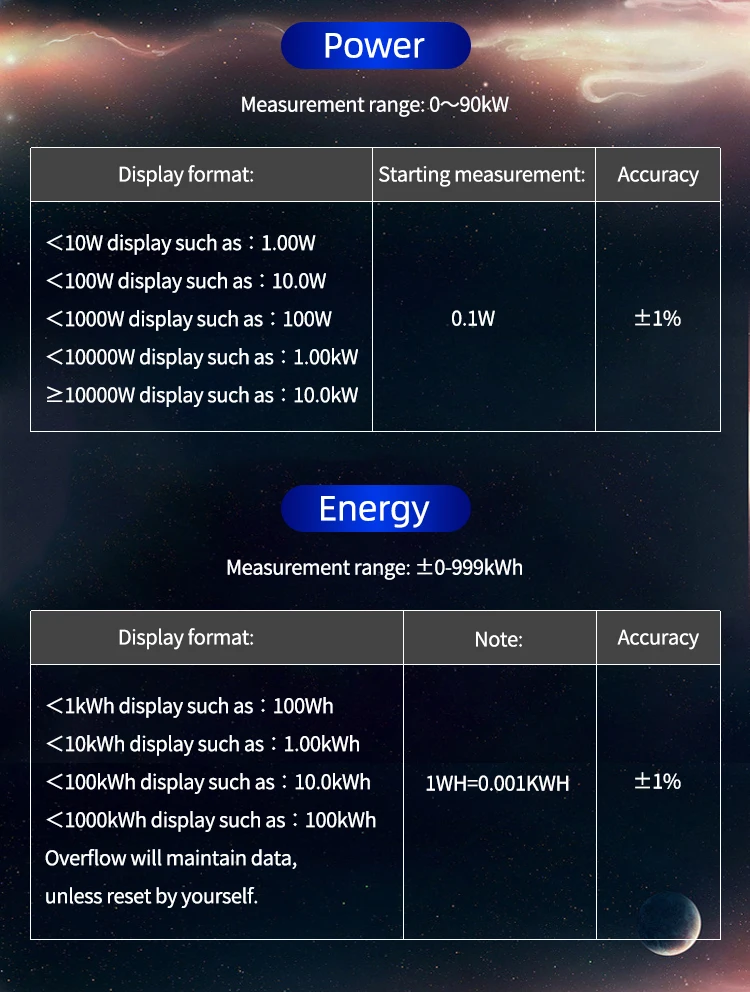

3. Мощность

Диапазон измерения: 0 ~ 90 кВт

Формат дисплея:<10 Вт дисплей, такой как: 1,00 Вт

<100 Вт дисплей, такой как: 10,0 Вт

<1000 Вт дисплей, такой как: 100 Вт

<10000 Вт дисплей, такой как: кВт

≥ 10000 Вт дисплей, такой как: 10,0 кВт

Начиная измерения: 0,1 W

Точность: ± 1%

4. Энергия

Диапазон измерения: ± 0-999kWh

Формат дисплея:<1kWh дисплей, такой как: 100Wh

<10kWh дисплей, такой как: 1.00kWh

<100 кВт · ч дисплей, такой как: 10.0квт · ч

<1000kWh дисплей, такой как: 100kWh

Перелив будет поддерживать данные, если только вы не сбросите их самостоятельно.

Точность: ± 1%

Примечание: 1Wh = 0.001kWh

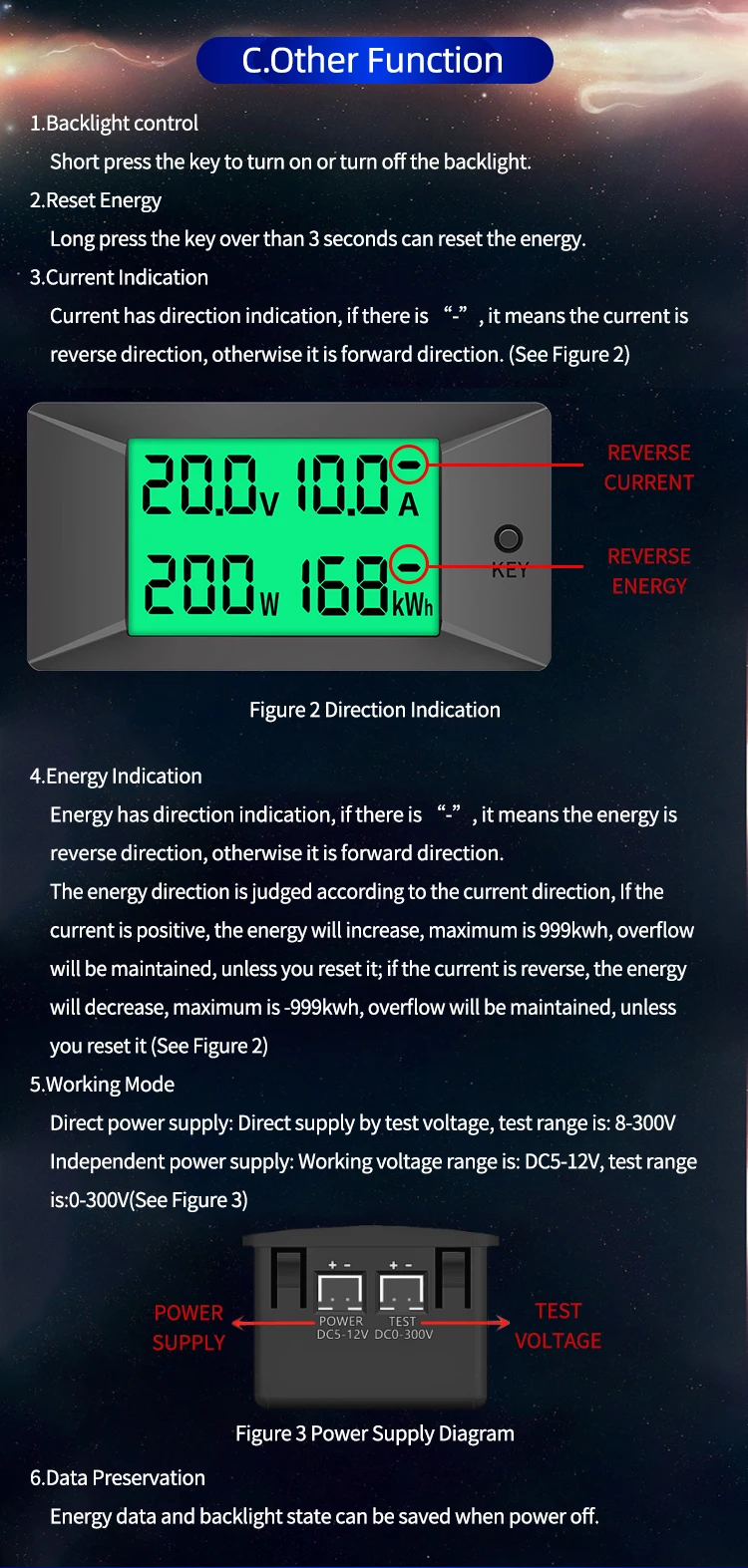

С. Другие функции:

1. Управление Подсветкой

Короткое нажатие кнопки для включения или выключения подсветки.

2. Сброс энергии

Длительное нажатие кнопки в течение 3 секунд может сбросить энергию.

3. Индикация тока

Ток имеет индикацию направления, если есть «-», это означает, что ток-обратное направление, в противном случае это направление вперед. (См. Рис. 2)

4. Индикация энергии

Энергия имеет индикацию направления, если есть «-», это означает, что энергия является обратным направлением, в противном случае это направление вперед.

Направление энергии оценивается в соответствии с текущим направлением, если ток положительный, энергия увеличится, максимум 999квт · ч, перерасход будет сохранен, если вы не сбросите его; если ток обратный, энергия уменьшится, максимальная-999квт · ч, перерасход будет сохранен, Если вы не сбросили его (см. Рис. 2)

5. Режим работы

Прямой источник питания: прямые поставки по испытательному напряжению, Диапазон испытаний: 8-300 в

Независимый источник питания: диапазон рабочего напряжения: DC5-12V, диапазон тестирования: 0-300 В (см. Рис. 3)

6. Сохранение данных

Данные о энергии и состоянии подсветки могут быть сохранены при выключении питания.

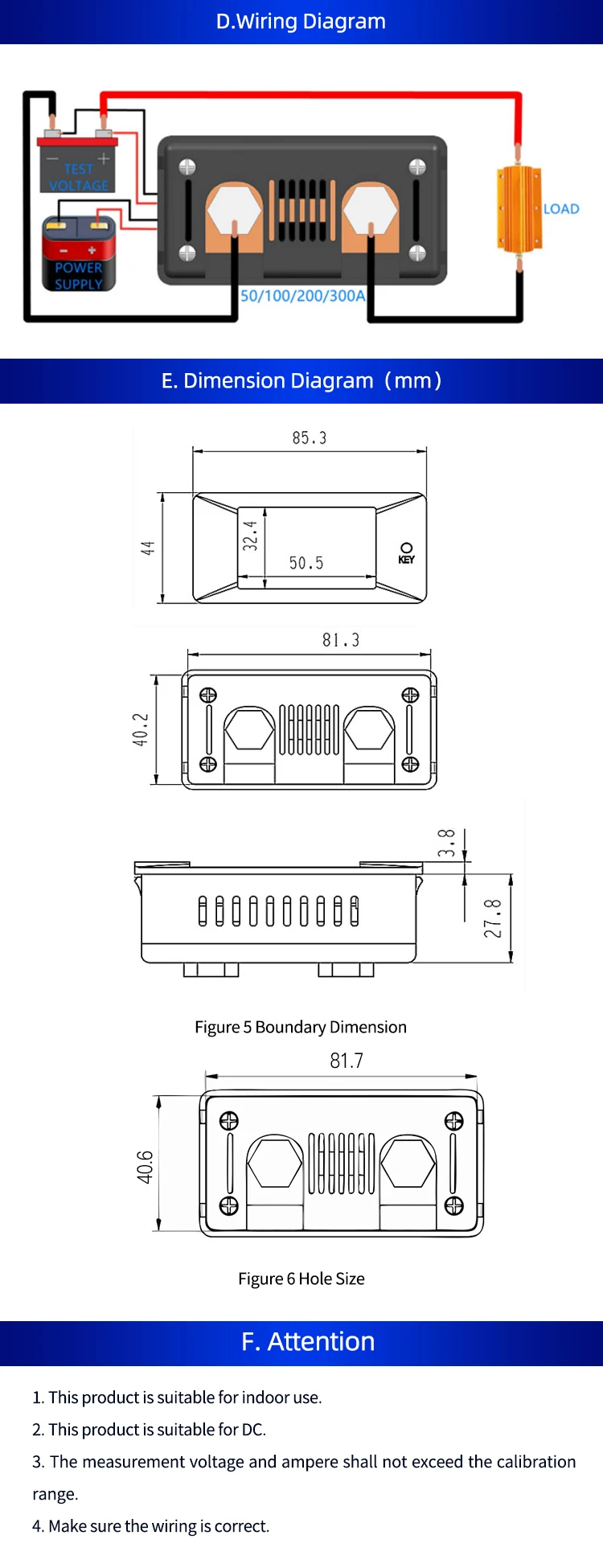

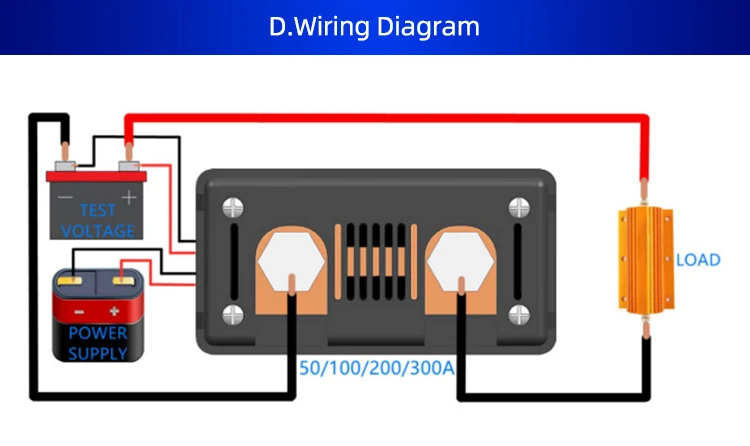

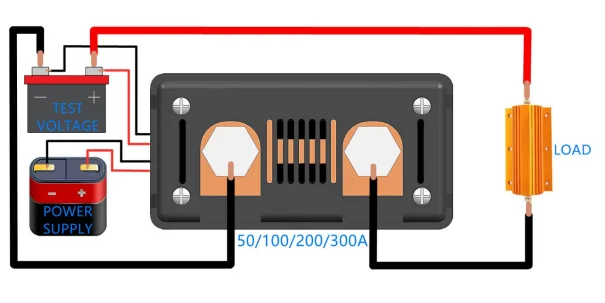

D. Схема подключения:

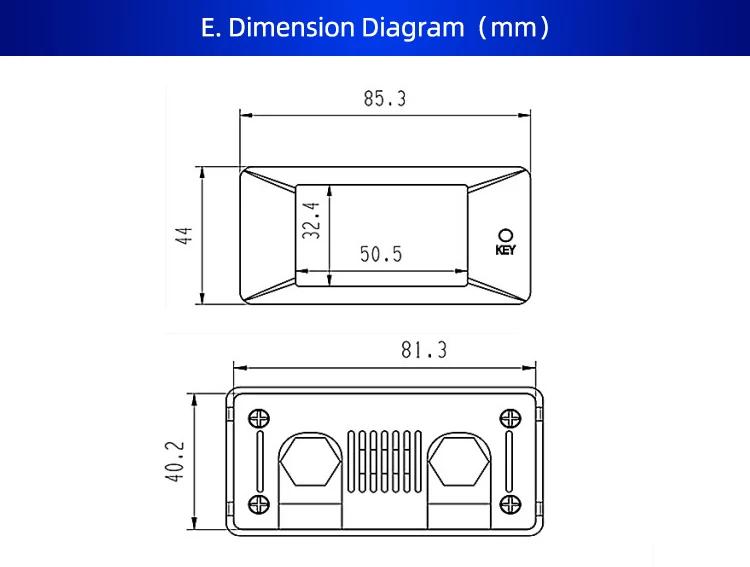

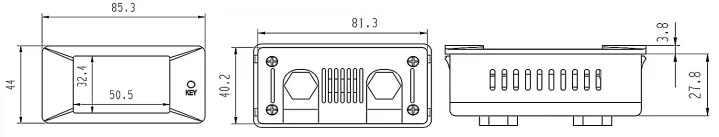

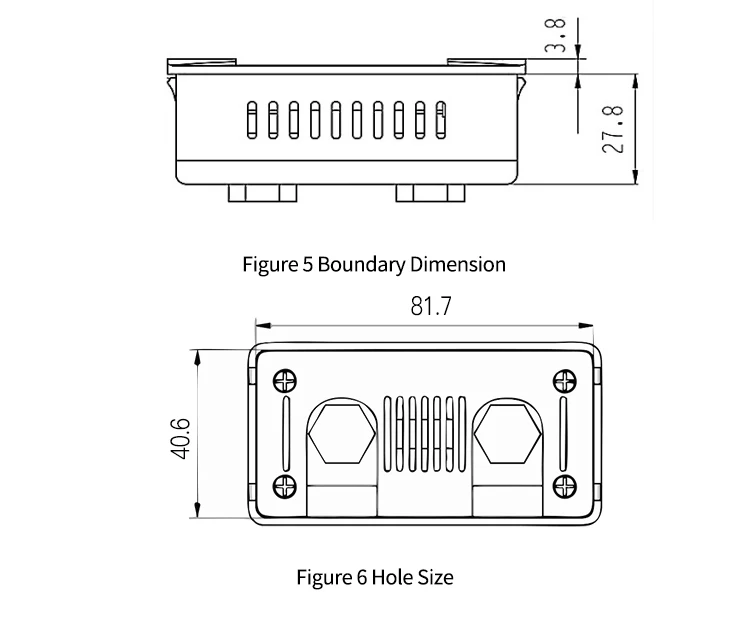

Е. Размерная схема (мм):

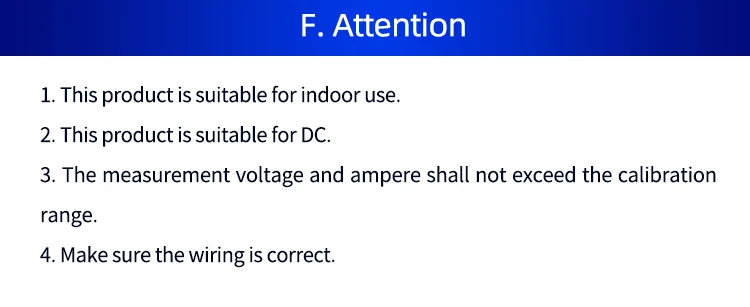

F. Внимание:

1. Этот продукт подходит для использования в помещении.

2. Этот продукт подходит для постоянного тока.

3. Измерительное напряжение и ампер не должны превышать диапазон калибровки.

4. Убедитесь, что проводка правильная.
