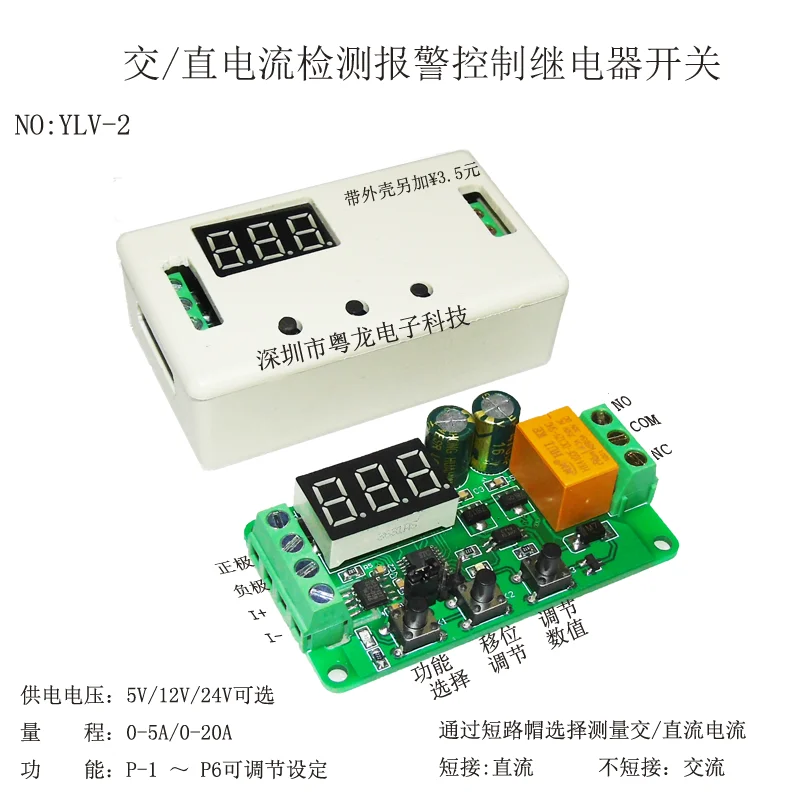

Модуль обнаружения переменного и постоянного тока сигнализация перегрузки по

Модуль обнаружения переменного и постоянного тока сигнализация перегрузки по

Название = ckeditor

1: Размер (с корпусом):70 мм * 41 мм * 23 мм Размеры без корпуса: 58,8 мм * 29,4 мм * 18 мм

2: возможность переключения реле: В переменного тока/3 А постоянного тока 30/3A3

: Ток покоя: 20 мА

4: Напряжение питания: 5 В, 12 В, 24 В, доставка по умолчанию 12 В постоянного тока, если требуется 5 В переменного напряжения 24 В, пожалуйста, обязательно отправьте сообщение!

5: диапазон: 0-5A 0-20A по умолчанию shipment0-5A, если вам нужны два других диапазона, пожалуйста, обязательно отправьте сообщение!

6: срок службы реле: 》 = 10десять тысяч раз

7: Рабочая температура:-40 ~ 85 °C

8: Точность измерения: ± 0,1 А (0-5 атим)

Характеристика:

1: Один модуль может измерять постоянный и переменный ток, выбор на борту крышка короткого замыкания

2: Верхний и нижний пределы настройки тока можно установить, нажав кнопку, установите постоянную память без потери.

3:Точность измеренияВысокий, Дисплей можно отключать в течение длительного времени, снижает энергопотребление

5: Если вам нужен серийный изображение 232 、 TTL 、 RS485Or сборник беспроводной передачи, пожалуйста, свяжитесь со службой поддержки клиентов, у нас есть профессиональная команда дизайнеров и инженеров, многолетний опыт проектирования, полностью усиленный, поддержка индивидуального развития!

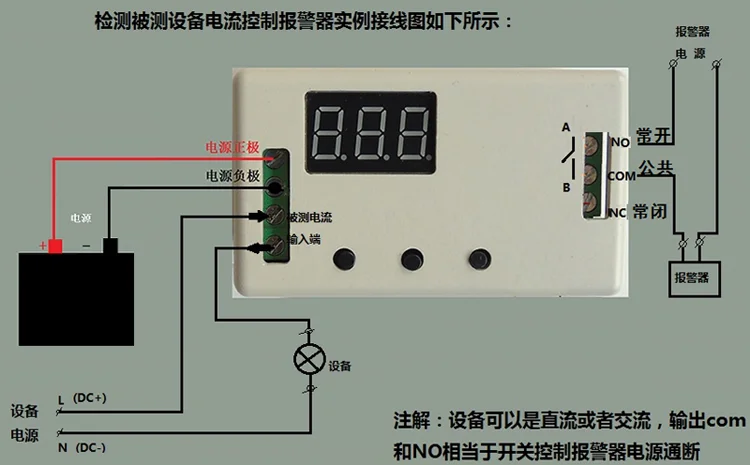

Пример схемы подключения:

Описание функции:Длительная Настройка режима входа до 13 секунд, доступно шесть режимов

P--1: выше установленного нижнего пределаILВремя, всасывание выходного реле и выключение 1 секунда

P--2:Выше установленного нижнего пределаILВремя, всасывание выходного реле и,Держите постоянно и отсоединяйте вручную

P--3:Интервальная сумма всасывания:Когда измеренное значение тока составляет betweenILАндиHМеждуВремя,Реле закрыто, в противном случае реле отключается

P--4:Интервальная сумма всасывания:Когда измеренное значение тока составляет betweenILАндиHМеждуВремя,Реле выключается, в противном случае реле закрывается

P--5: ниже нижнего предела, отключите выше верхнего предела: Когда измеренный ток ниже нижнего пределаLКогда реле закрыто,Когда оно выше установленного верхнего предельного значенияIHРеле выключается, когда двигатель работает

P--6:Отключение нижнего предела, всасывание выше верхнего предела и: Когда измеренный ток ниже нижнего пределаLРеле выключается, когда двигатель работает,Когда оно выше установленного верхнего предельного значенияIHРеле времени отстой и

Инструкции по настройке:

Включение показывает измеренный ток, Отображение текущего значения в реальном времени;

Режим регулирования:Длительный пресс 1: продолжайте превышать 3 секунды, чтобы войти в настройки функции

Короткий pressK1, режим настройки, P-1reachP-6adjust

Параметры настройки: короткое нажатие 2 (смещение) 、 K3 (регулировка) Регулировка тока 、 три параметра нижнего предела и значения калибровки

IL = нижний предельный ток IH = верхний предельный ток xкалибровка

Короткое нажатие 2, дисплей с 100 цифрами мерцания на экране:02,5Экспресс: яL =02,5А: Короткое нажатиеK3AdjustILHundred0-9change

Короткое нажатие 2 секунды, десятизначный Мигающий Дисплей на экране:02. 5Экспресс: яL = 02. 5А:Короткий pressK3AdjustILTen0-9change

Короткое нажатие 2 трети, отдельные биты на экране мигают: 02.5Экспресс: яL = 02.5А:Короткий pressK3AdjustIИндивидуальный position0-9change

Короткое нажатие 2 четвертого, дисплей с мерцанием 100 цифр на экране:03,5Экспресс:IH =03,5А: Короткое нажатиеK3РегулировкаIHHundred0-9change

Короткое нажатие 2 пятой, десятизначный Мигающий Дисплей на экране:03. 5Экспресс:IH = 03. 5А:Короткий pressK3РегулировкаIHTen0-9change

Короткий пресск2шестой, отдельные биты на экране мигают: 03.5Экспресс:IH = 03.5А:Короткий pressK3РегулировкаМонитор position0-9change

Короткое нажатие 2, экран мерцает: 005Экспресс:X = 005: Короткое нажатиеK3Регулировка0-9смена

Затем короткий pressK2after,Отображение измеренного токаУказывает на то, что он находится в режиме реального времени;
