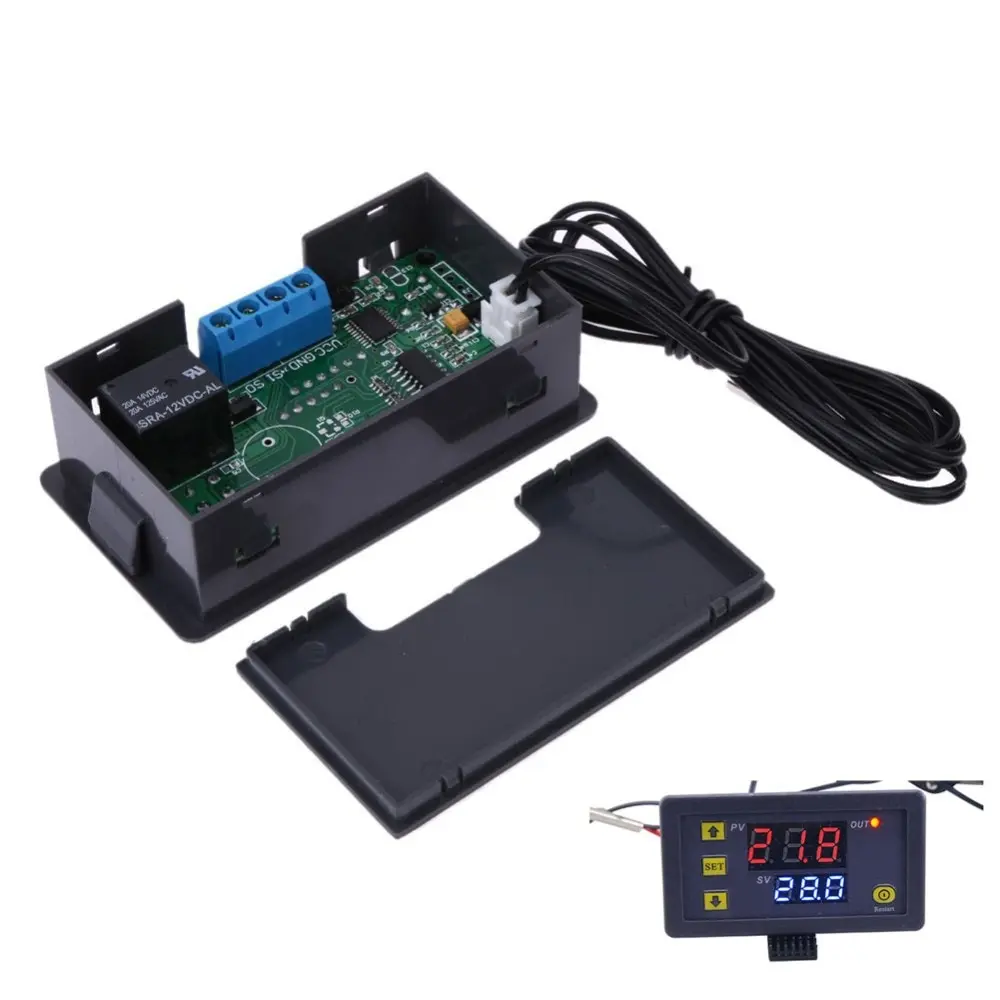

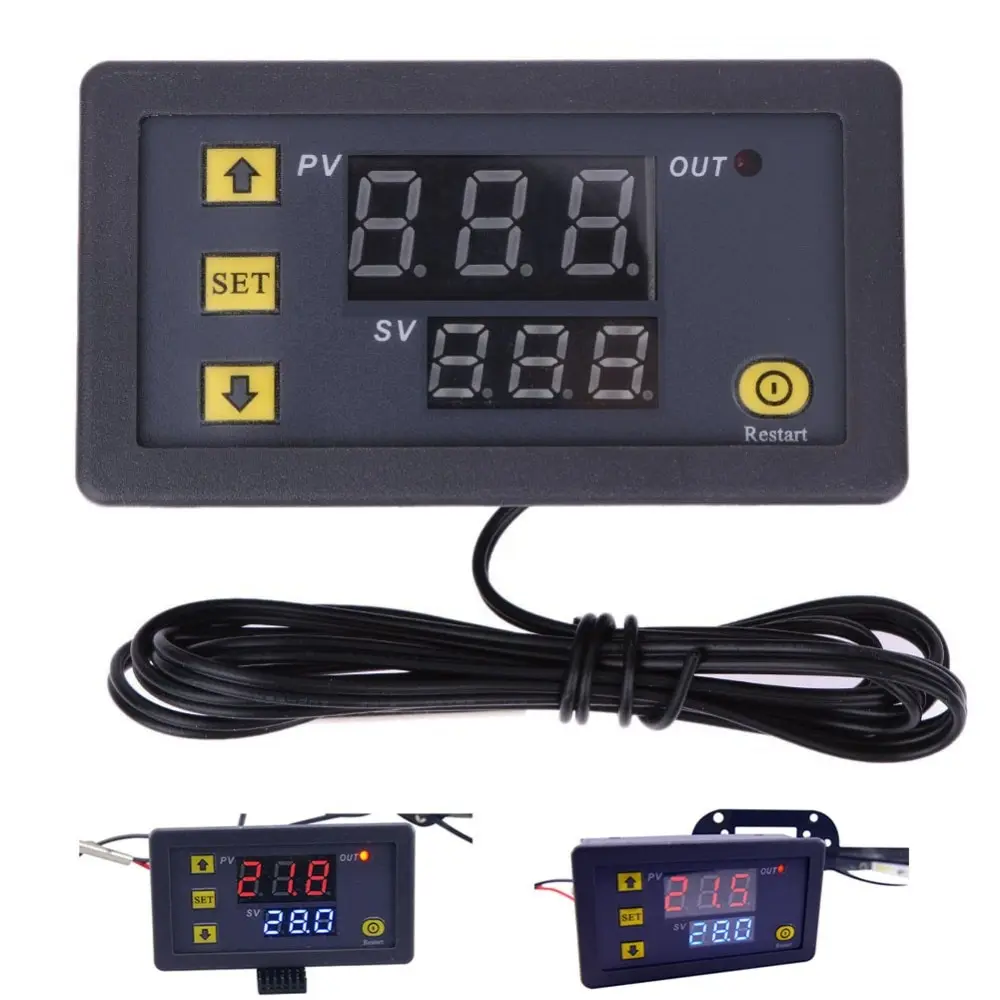

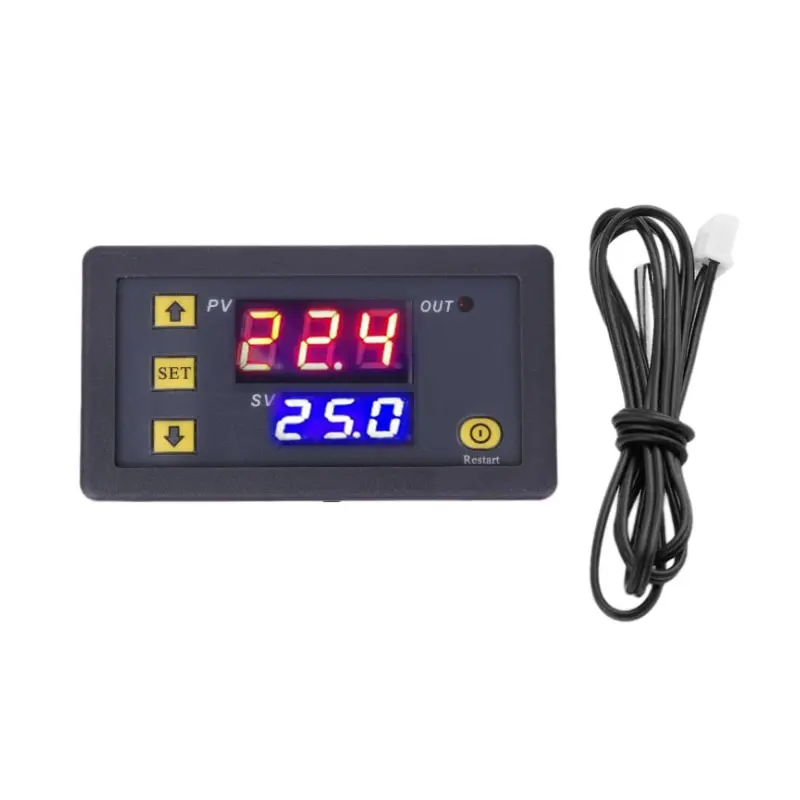

Программируемый терморегулятор модель W3230 предназначен для контроля температуры в диапазоне от -50°С до +120°С. Он может работать в паре с нагревателем или охладителем. Программируемый терморегулятор оснащен двумя трехразрядными LED дисплеями, светодиодным индикатором включения реле, тремя кнопками управления + кнопка питания, подключенным внешним термодатчиком, клеммами «К0/К1» для подключения нагрузки и «VCC/GND» для питания модуля термоконтроллера (12В DC). На LED дисплее отображается текущая измеряемая температура.
Подготовка к работе
Подключите источник питания 12 В переменного напряжения к контактам VCC и «GND». Подключите управление нагрузкой через контакты «S0» и «S1» (подключается в разрыв цепи питания управляемого прибора (последовательное подключение)) После подачи питания на контакты «VCC» и «GND», на LED дисплее отобразится текущая температура, измеренная выносным датчиком температуры.
Установка и настройка заданной температуры
Для установки температуры контроля кратковременно нажмите кнопку «SET», после чего кнопками «+» или «-» установите заданную температуру, и еще раз нажмите кнопку «SET», или же не нажимайте никакие кнопки в течение 5 секунд.
Программирование
Для входа в режим программирования удерживайте, в течение 5 секунд, кнопку «SET», после чего кнопками «+» или «-» выберите код параметра меню (Р0...Р) из таблицы «Меню терморегулятора». Далее, для настройки параметра, нажмите кнопку «SET» и кнопками «+» или «-» измените значение параметра. Для сохранения настроек нажмите и удерживайте кнопку «SET», или же не нажимайте никакие кнопки в течении 5 секунд.





Код параметр


Описание параметра


Диапазон настройки


По умолчанию




Р0


Режим работы терморегулятора: охлаждение (Cooling)/Нагрев (Heating)


С/Н


С




Р1


Гистерезис, °С


0,1…15


2




Р2


Верхний предел установки поддерживаемой температуры, °С


120


110




Р3


Нижний предел установки поддерживаемой температуры, °С


-50


-50




Р4


Коррекция температуры, °С


-7…+7


0




Р5


Задержка времени включения реле (может отличаться от выбранного в пределах ±50%), мин.


0…10


0




Р6


Верхний предел температуры отключения (защита от перегрева), °С


OFF или ON (при ON от 0°С до 110°С)


OFF




Р7


Блокировка настроек


OFF или ON (при ON нельзя изменять настройки пока не установить P7 в OFF)


OFF




Р8


Восстановление заводских настроек


OFF или ON


OFF




Индикация
LED дисплей отображает следующие значения: «LLL» - датчик не подключен, «ННН» - температура вне диапазона (меньше -50°С или больше 120°С), «---» превышение пределов заданных в параметре Р6 Сброс параметров в заводские установки Для сброса параметров в заводские установки (настройки по умолчанию):

отключите питание
нажмите и удерживайте кнопки «+» и «-»
подайте питание на терморегулятор

На LED дисплее появится надпись «888», после чего отобразится текущая температура.

Технические характеристики
Диапазон измерения и программирования температуры (°С): -50 ... 120 Точность измерения:
0,1°С в диапазоне от -9,9°С до 99,9°С 1,0°С за пределами диапазона от -9,9°С до 99,9°С
Точность управления:
0,1°С в диапазоне от -9,9°С до 99,9°С 1,0°С за пределами диапазона от -9,9°С до 99,9°С
Время обновления показаний (сек): 0,5 Напряжение питания (В): 12 DC Датчик: NTC 10К 0.5%, длина кабеля 0,8 м, водозащита Максимальный ток нагрузки (В): 5А (рекомендован) / 12 В DC; 10А / 12 В DC Температура окружающей среды для контроллера (°С): +10 ... +60 Влажность окружающей среды (%): 20 - 85 Потребляемый ток (мA): 30 Потребляемый ток при работе реле (мA): 65 Габаритные размеры (мм): 79x43x26 Монтажный размер (мм): 74x39
Для использования внутри помещений.
Способ подключения нагрузки: электромагнитное одноканальное реле (5А/ 12VDC; 10А) (при больших нагрузках используйте контактор или твердотельное реле большей мощности).
В комплект поставки входят : 1 x регулятор температуры 1 x температурный датчик
