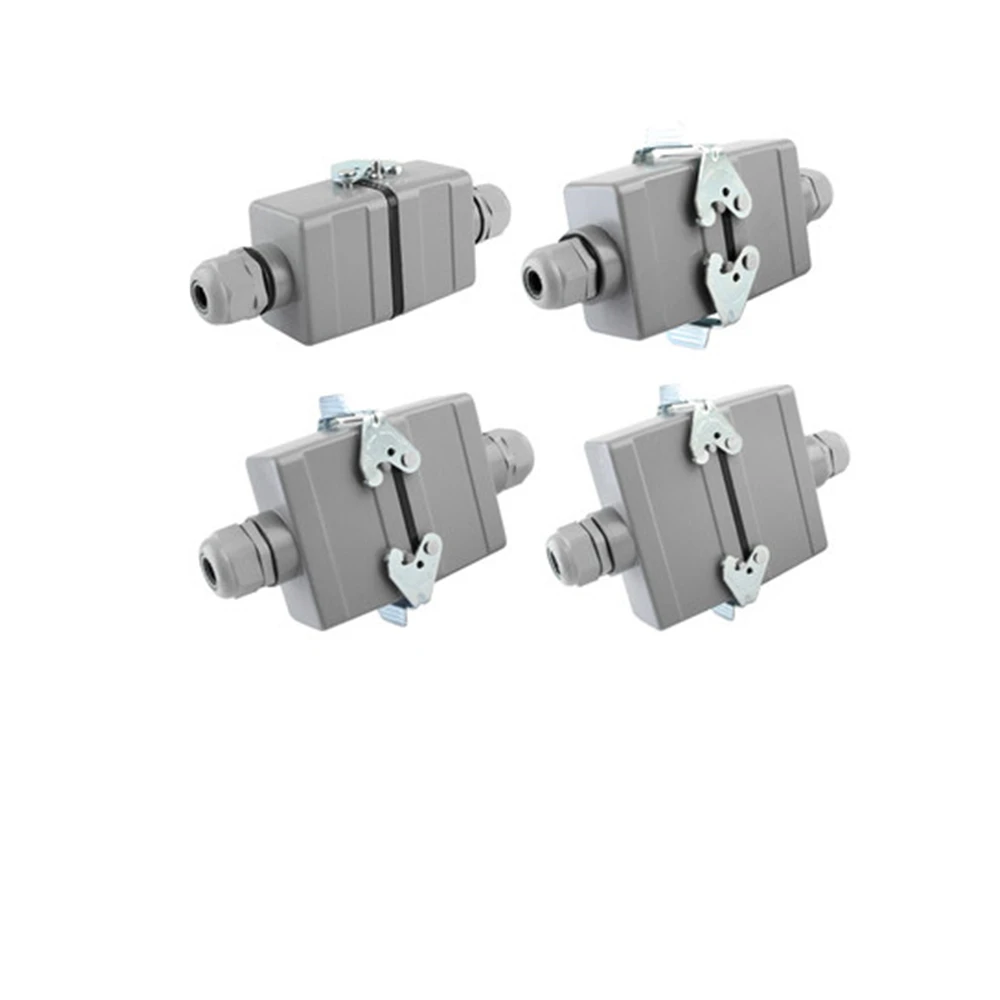

Прямоугольный сверхмощный соединитель стыкового типа 6 10 16 24 32 контакта

Прямоугольный сверхмощный соединитель стыкового типа 6 10 16 24 32 контакта

1. Параметры продукта

1,1 параметры ядер
【Номер модели 】 HE-xxx
Xxx: количество контактов, например 006 = 6 контактов

【Макс. Currente】 16A
【 Площадь поперечного сечения проводящий Recommended】 0,5-4mm м²
【Рабочее напряжение 】 500 в
【Номинальное импульсоупорное напряжение 】 6кВ
【Сопротивление изоляции 】>= 10 Ω
【Material】 Поликарбонат
【Ambient】-40 ~ 125 ℃
【Уровень огнестойкости на UL94 】 V0

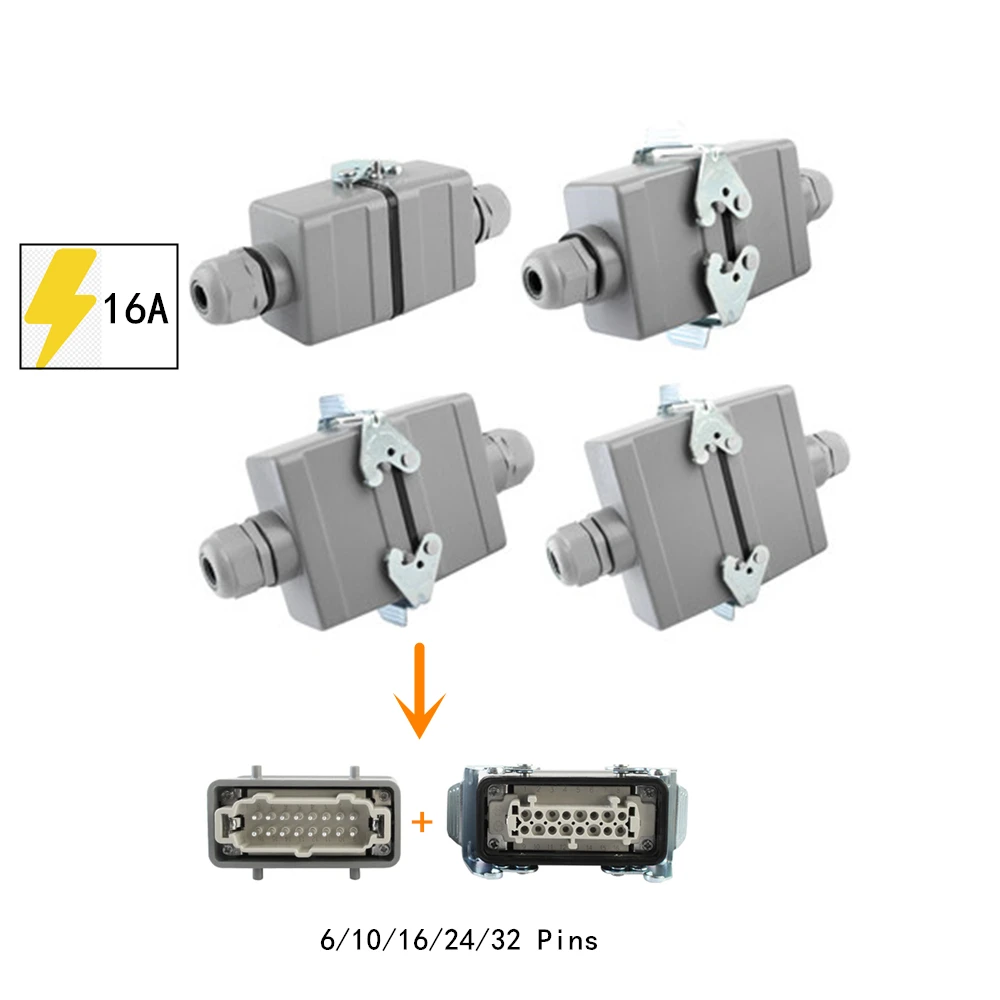

【Количество Pins】 6, 10, 16, 24, 32


1,2 параметры верхнего и нижнего корпуса
【Material】 литье под давлением из алюминиевого сплава
【Обработка поверхности 】порошковое покрытие при высокой температуре
【Материал locks】нержавеющая сталь или оцинкованная сталь
【Ambient】-40 ~ 125 ℃
【Уровень защиты 】 IP65

1,3 параметры контактных контактов
【Материал 】 Чистая медь
【Обработка поверхности 】 Посеребренная
【Контактное сопротивление 】<= 1mΩ
【Torque】 0.25N-m
【Method кабеля Connection】Screw

1.4 размера КАБЕЛЬНОГО САЛЬНИКА
6/10 контактный разъем PG16 (диаметр кабеля 10-14 мм)
16/24 контактный разъем PG21 (диаметр кабеля 13-18 мм)
【 32 контакта разъем PG29 (диаметр кабеля 13-24 мм)

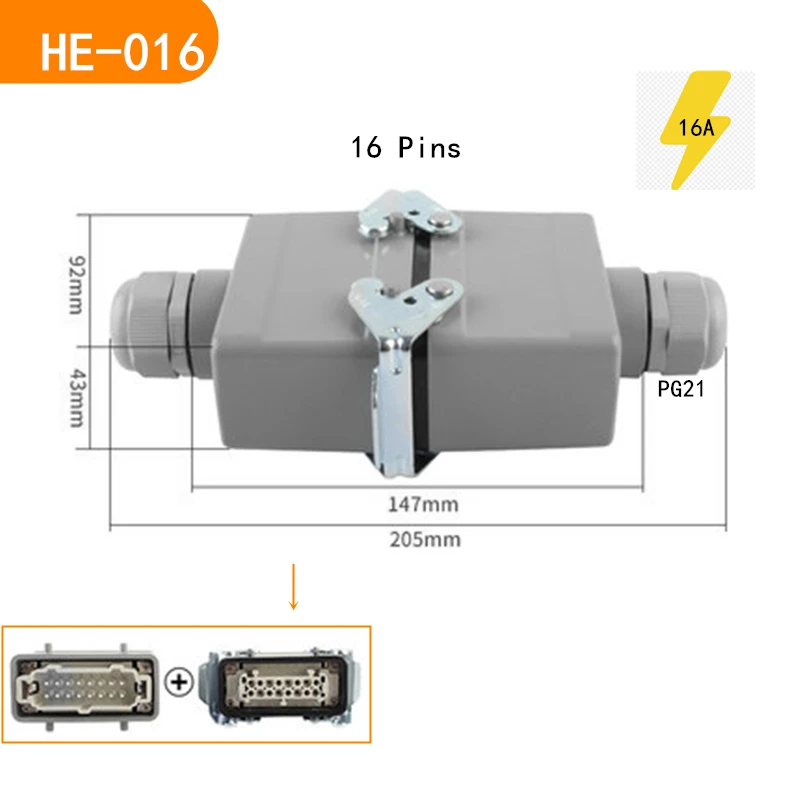

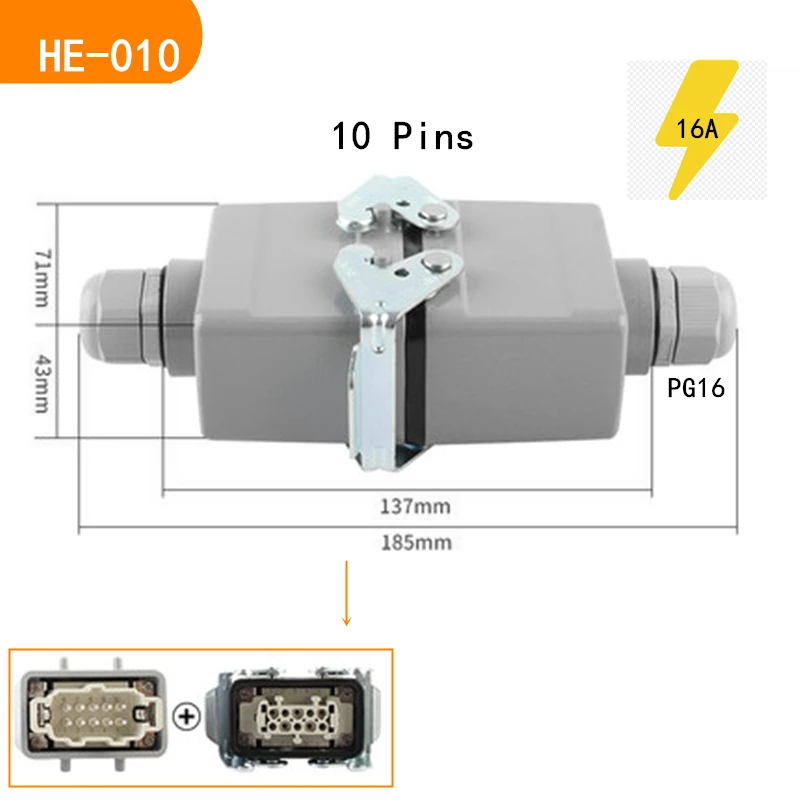

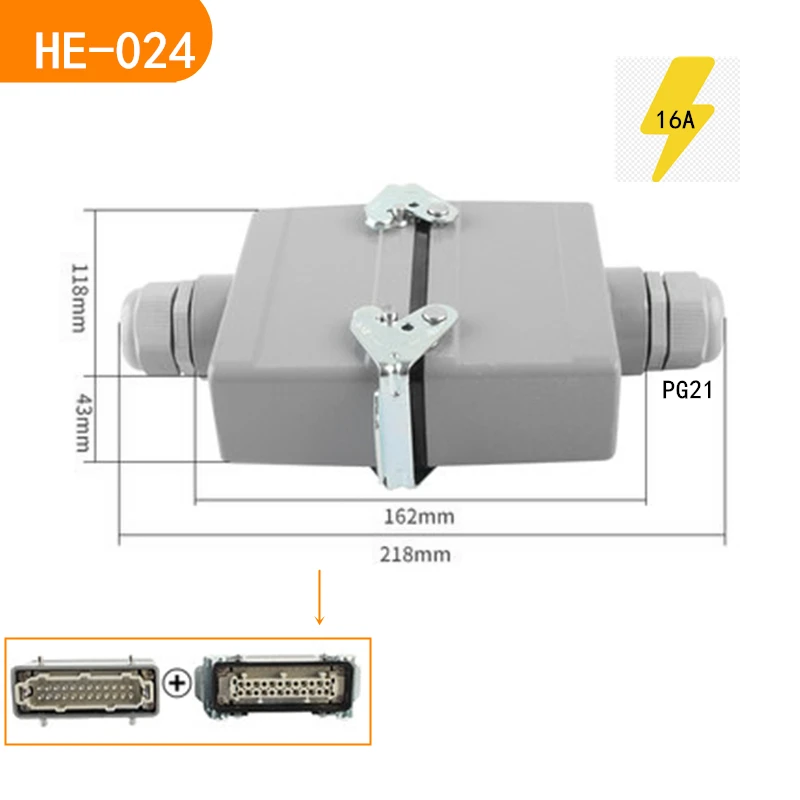

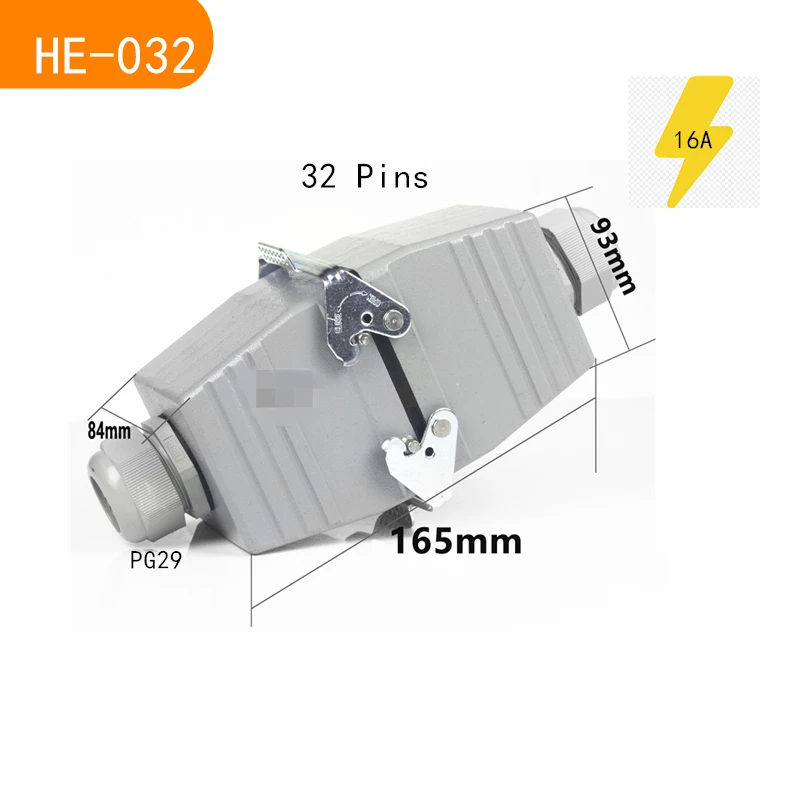

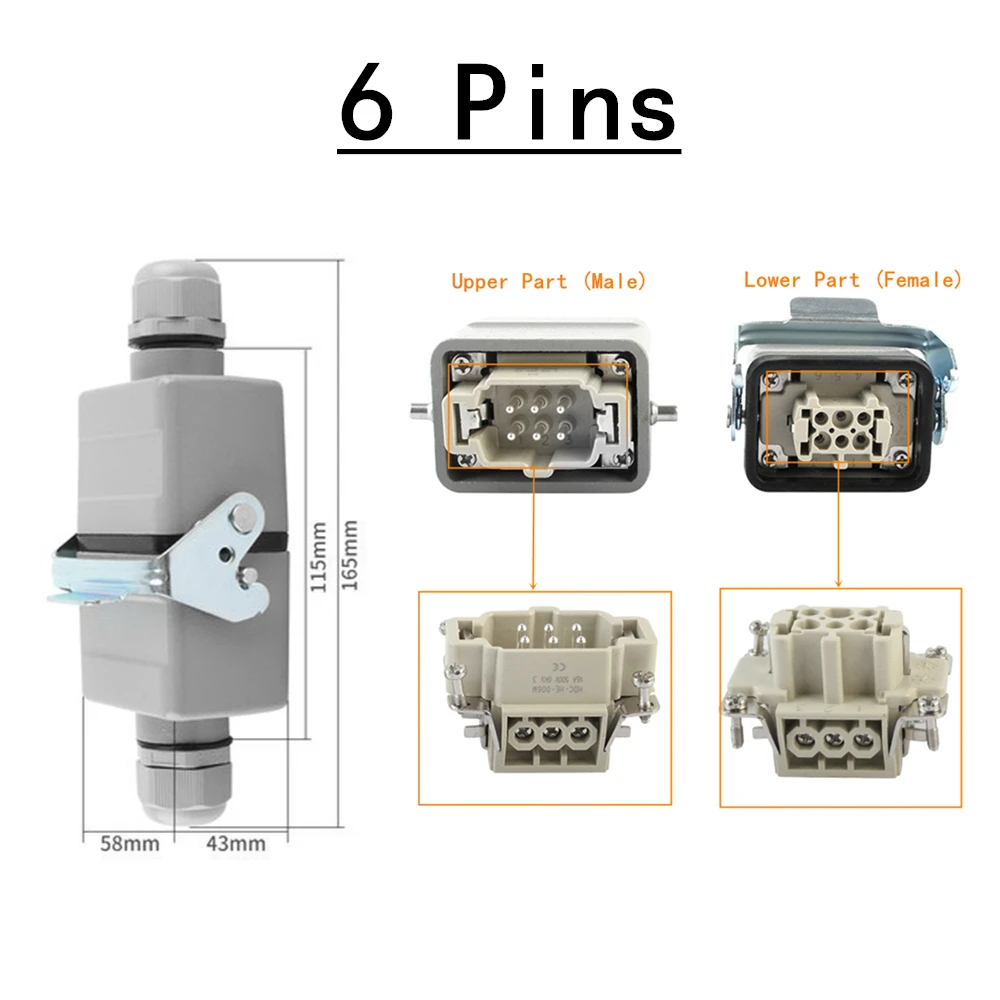

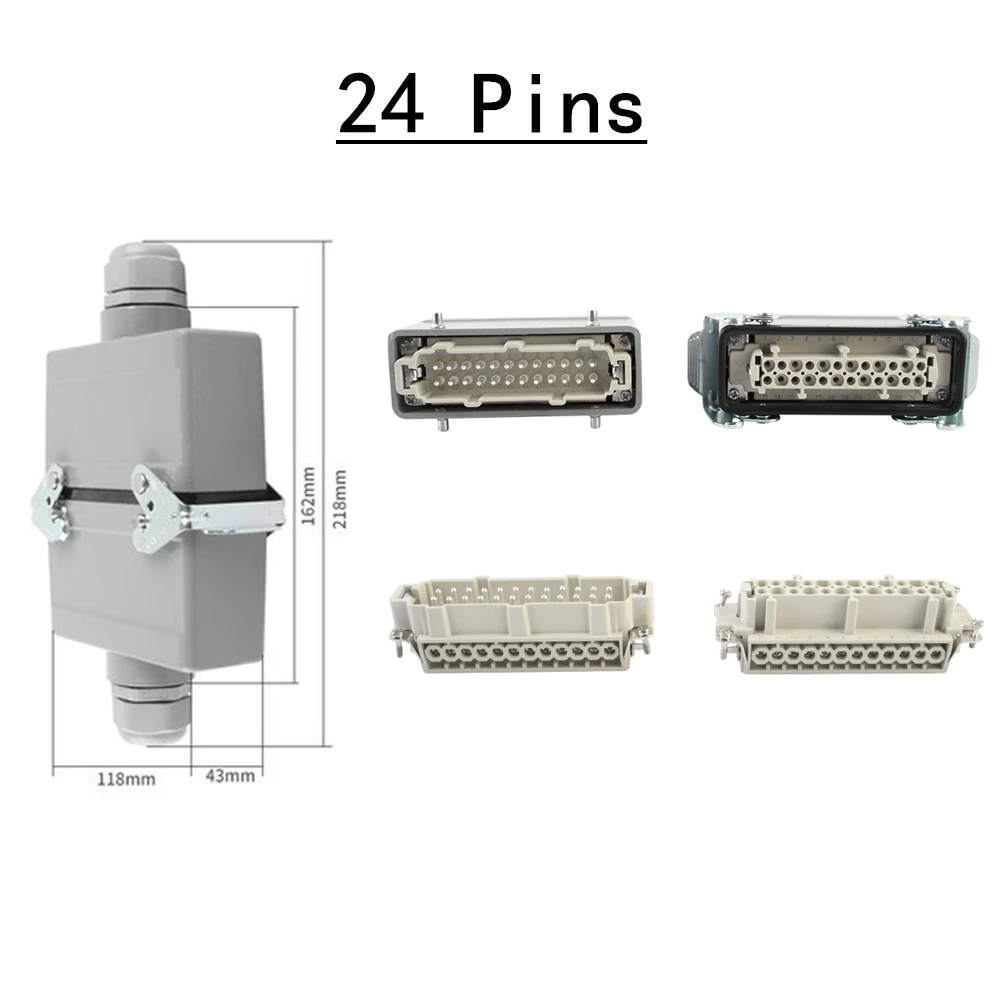

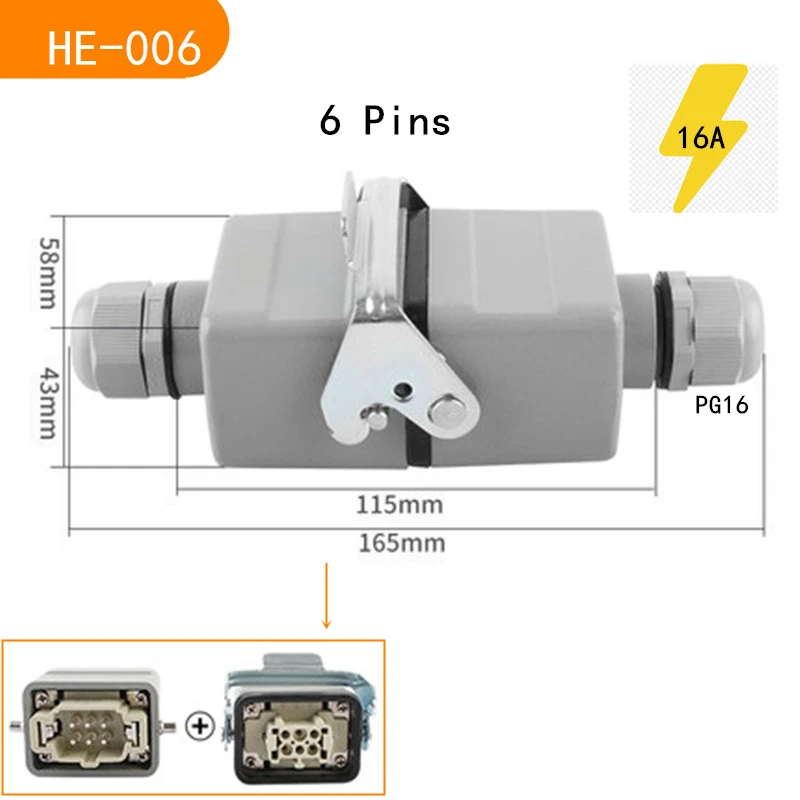

2. Размеры изделия

Для определения ключевых размеров см. Изображение ниже.

Примечание: значения, измеренные вручную, могут иметь небольшие отклонения.

3. Привлекательные особенности

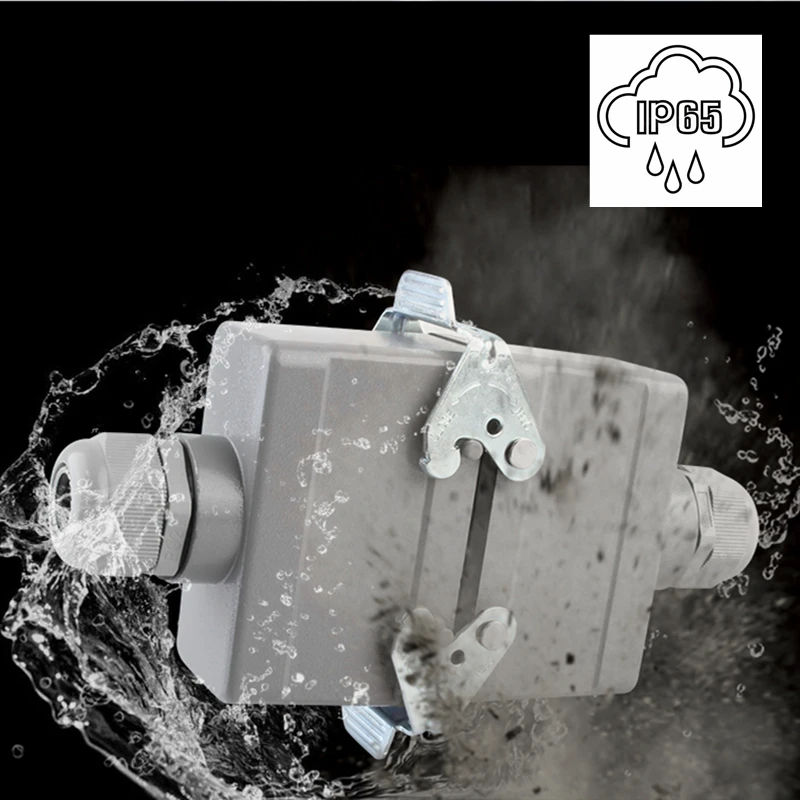

3,1 IP65 защита

Водонепроницаемость, защита от пыли, защита от снега, устойчивость к маслу и другим плохим условиям.

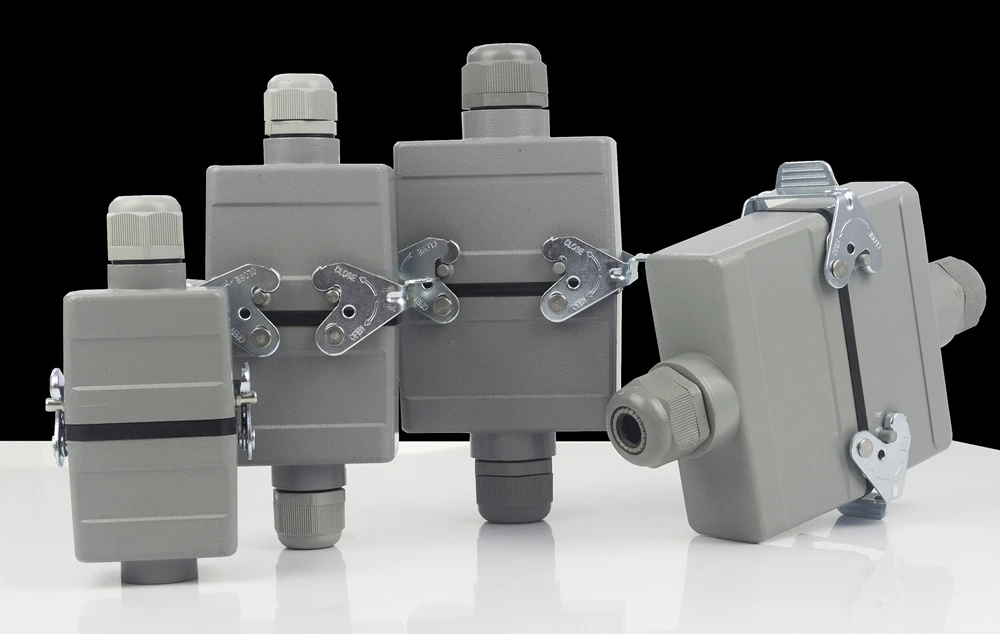

3,2 детали привлекательного дизайна

① Алюминиевый корпус для литья под давлением
Корпус изготовлен из алюминиевого литья под давлением. Тяжелый и толстый корпус хорошо защищает электрические сердечники.

② Механизм пружинного замка
Механизм пружинного замка гарантирует, что соединение не свободное, но очень прочное и надежное.

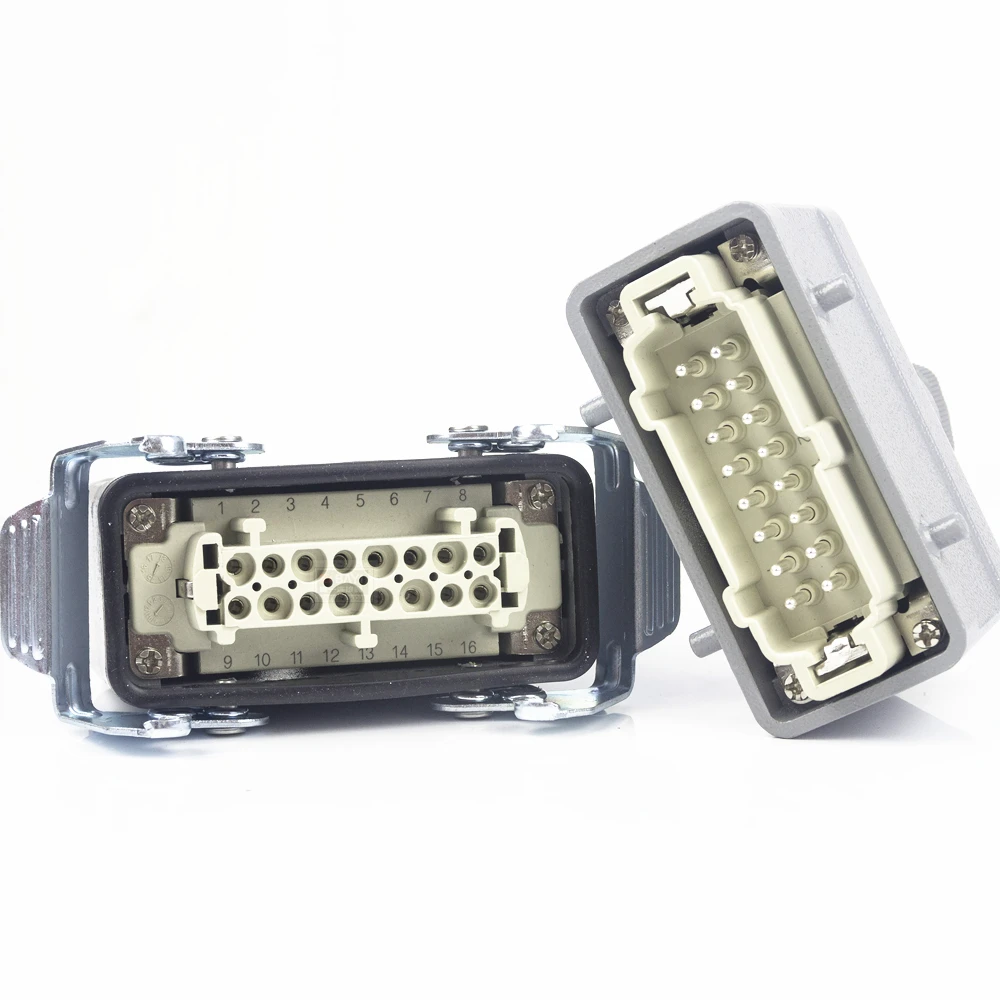

③ Конструкция канавки и ребра на ядрах
Паз/ребро на женском/мужском сердечнике Увеличивает трение и обеспечивает прочность соединения.

④ Металлическое отверстие для резьбы вместо пластикового отверстия
Монтажное отверстие на электрическом сердечнике изготовлено из металла вместо пластика. Он позволяет собрать и разобрать ядро много раз без повреждений на резьбе.

⑤ Чехол с порошковым покрытием
Корпус покрыт порошком при высокой температуре. Эта функция гарантирует, что слой порошкового покрытия не выцветает и не трескается при высокой температуре.
Не царапается при трении.

⑥ Резиновое кольцо
Резиновое кольцо используется вдоль соединения между мужской и женской частью. Это обеспечивает водонепроницаемость разъема.

⑦ Световой индикатор посеребренные клеммы
Блестящие проводящие клеммы посеребрены и имеют очень низкое сопротивление.

Simple простое и простое подключение кабеля
Очень просто и легко подключить кабель к сердцу только отверткой.

4. Примеры применения клиентов

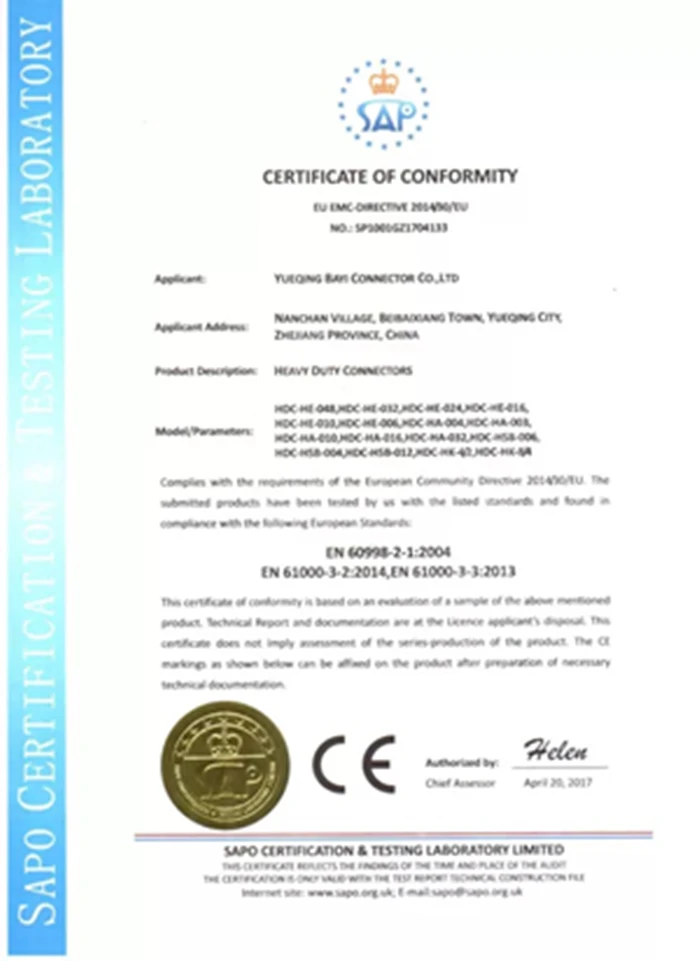

5. Сертификат продукта

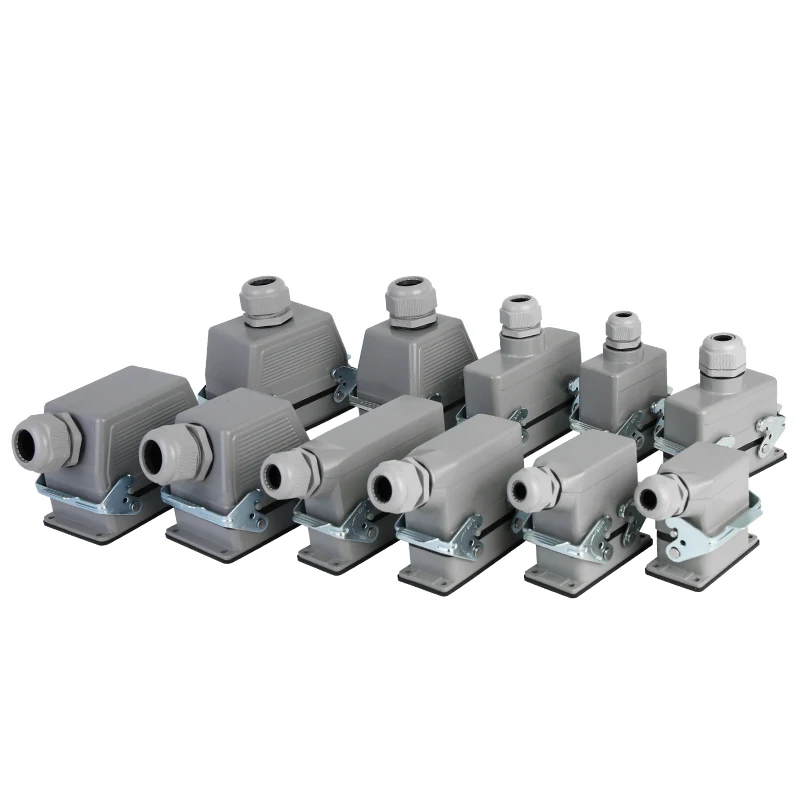

6. Настенные разъемы типа на полке

Разъемы настенного типа также доступны для продажи.
Нажмите на картинку ниже, чтобы получить более подробную информацию.
