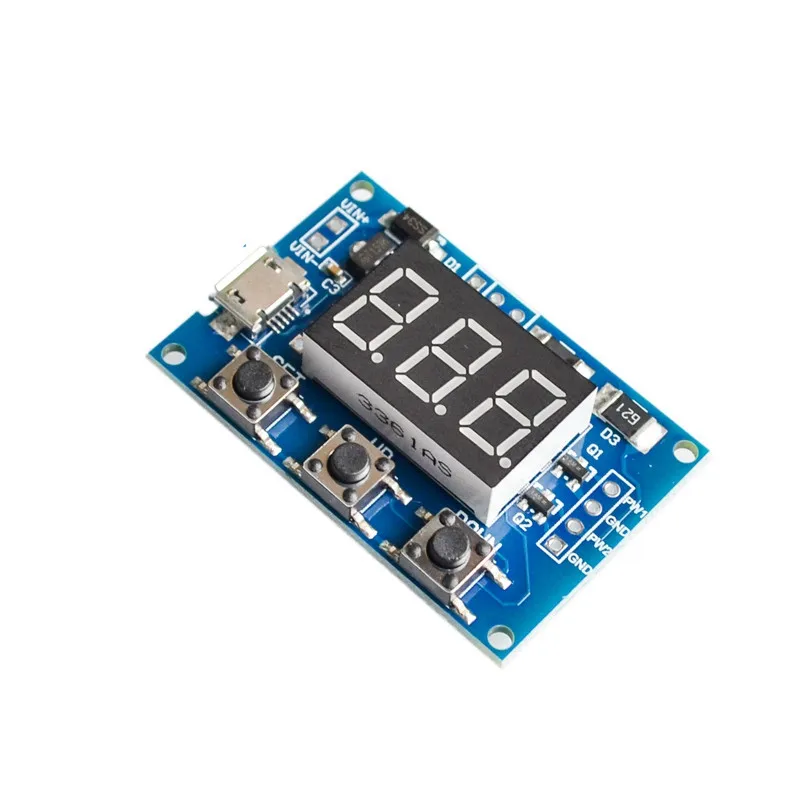

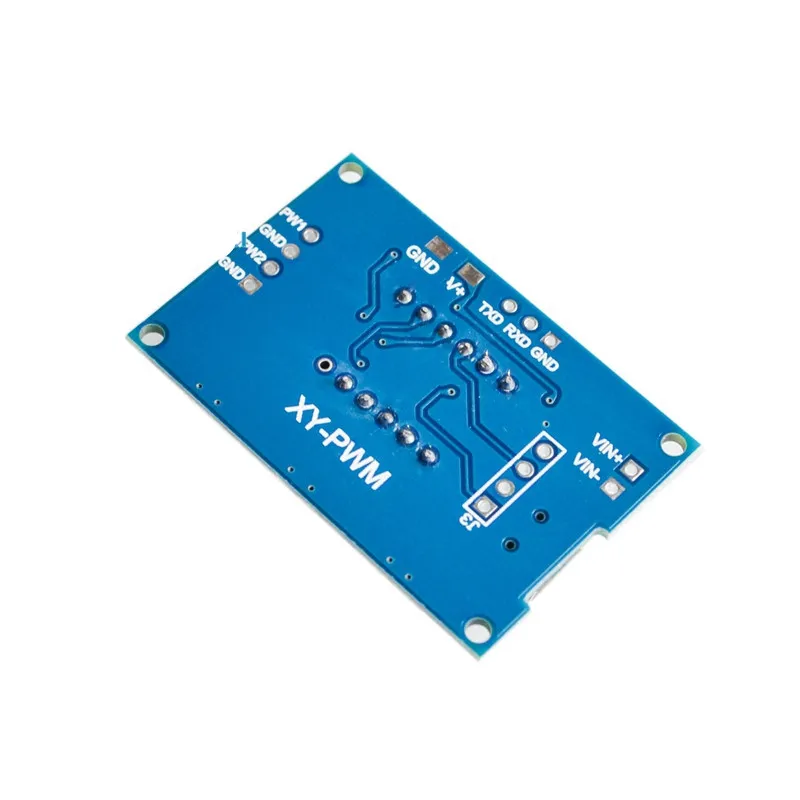

Модуль частоты импульсов с регулируемым рабочим циклом генератора 2 канал ПВМ |

Модуль частоты импульсов с регулируемым рабочим циклом генератора 2 канал ПВМ |

Особенности:

1. Два независимых ШИМ-генератора могут установить частоту и рабочий цикл;

2. Широкий частотный диапазон, высокая точность;

3. Можно серийную связь.

Во-первых, описание модуля:

Частота делится на три диапазона:

1. XXX (без десятичной точки): наименьшая единица измерения-1 Гц, диапазон 1 Гц ~ 999 Гц;

2. X.X (Десятичная точка на десять): минимальная единица измерения 0,1 кГц; Диапазон 0,1 кГц ~ 99,9 кГц

3. X.X.X. (есть три десятичные точки): Наименьшая единица измерения 1 кГц; Диапазон 1 кГц ~ 150 кГц

Пример отображения частоты:

«100» указывает на то, что выходной импульс ШИМ составляет 100 Гц;

«54,1» указывает на то, что выходной импульс ШИМ 54,1 кГц;

"1.2.4". Указывает на то, что импульсный выход ШИМ 124 кГц

Рабочий цикл в диапазоне: от 0 до 100;

Рабочий цикл трех частот одинаковый, все параметры являются энергонезависимыми.

Во-вторых, параметры модуля:

1. Рабочее напряжение: 5-30 в, поддержка источника питания micro USB 5,0 в;

2. Частотный диапазон: 1 Гц ~ 150 кГц;

3. Точность частоты: ± 2%;

4. Выходной ток: <30 мА;

5. Амплитуда на выходе: по умолчанию 5Vp-p (устанавливается);

6. Диапазон рабочих температур: -30 ~ + 70 °.

В-третьих, настройки параметров:

Модуль имеет три кнопки [набор], [вверх], [вниз];

1. Нажмите кнопку [Set], чтобы переключить четыре параметра дисплея (FR1: частота PWM1; dU1: рабочий цикл PWM1; FR2: частота PWM2; dU2: рабочий цикл PWM2), перед передачей параметров будет соответствующий параметр name flash.

2. Нажмите клавиши [вверх], [вниз], чтобы изменить текущее значение параметра (Длительное нажатие может быстро добавить или вычесть).

3. Два ШИМ имеют три предустановленных частоты, интерфейс отображения частоты, долгое нажатие кнопки [SET] для переключения между тремя типами частот, три вида рабочего цикла частот одинаковы. (XXX: диапазон 1 Гц ~ 999 Гц; X.X: диапазон 0,1 кГц ~ 99,9 кГц; X.X.X .: диапазон 1 кГц ~ 150 кГц,).

В-четвертых, сфера применения:

1. В качестве генератора сигналов квадратной волны, который генерирует сигнал квадратной волны;

2. Для подачи сигнала на Драйвер шагового двигателя;

3. Регулируемая генерация импульсов для использования чипа;

4. Создает переменный импульсный сигнал, цепь управления (затемнение ШИМ, скорость).

В-пятых, последовательный контроль

Скорость передачи: 9600 бит/с

Биты данных: 8

Стопорные биты: 1

Четность: Нет

Контроль потока: нет

1. Установите частоту ШИМ

«S1FXXXT»: настройка частоты PWM1 XXX Гц (001 ~ 999)

«S1FXX.XT»: Установите частоту PWM1 X.X KHZ (00,1 ~ 99,9)

«S1F: X.X.X.T»: настройка частоты PWM1 XXX кГц (0.0.1 ~ 1.5.0 ..)

'S1': PWM1

'S2': PWM2

'F ': частота

«D»: рабочий цикл

«T»-это конечный флаг

1. Установите рабочий цикл ШИМ

«S1DXXXT»: установка рабочего цикла PWM1 XXX; (001 ~ 100)

«S2DXXXT»: комплект рабочего цикла PWM2 XXX; (001 ~ 100)

Установка успешного возврата: вниз;
