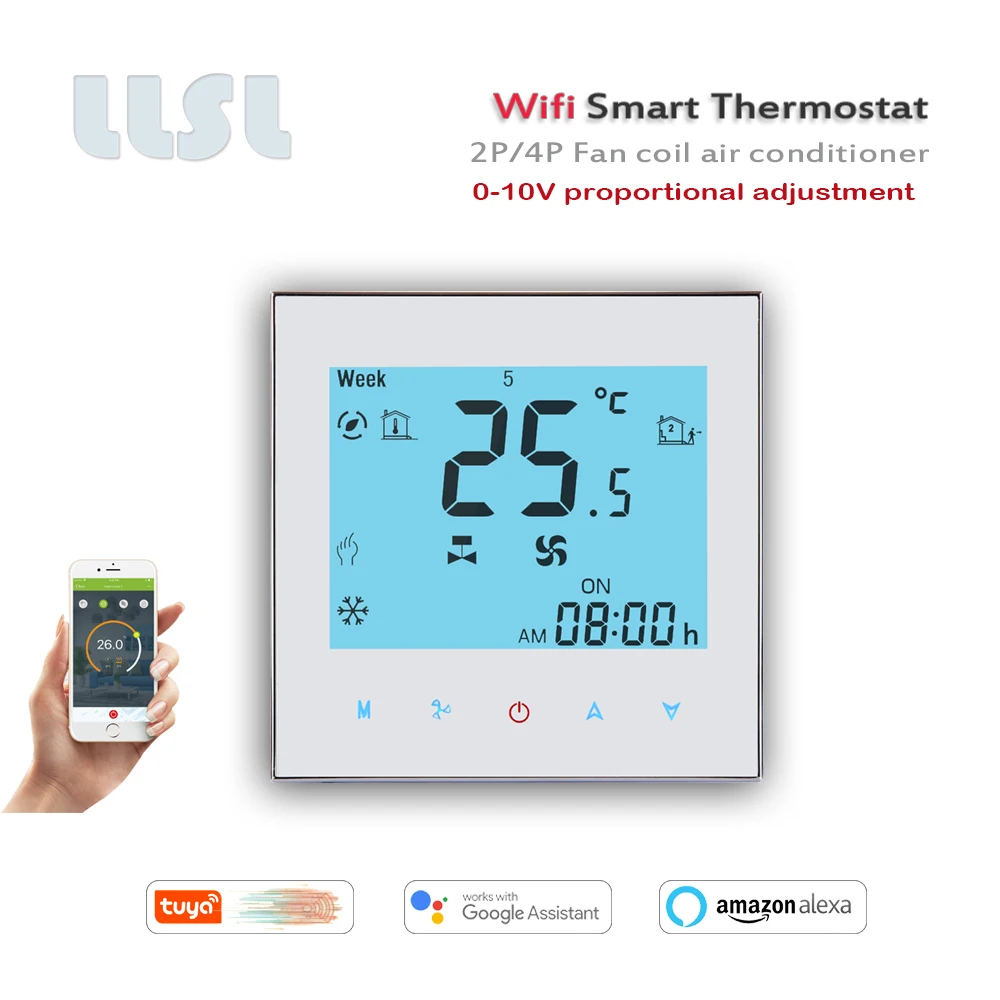

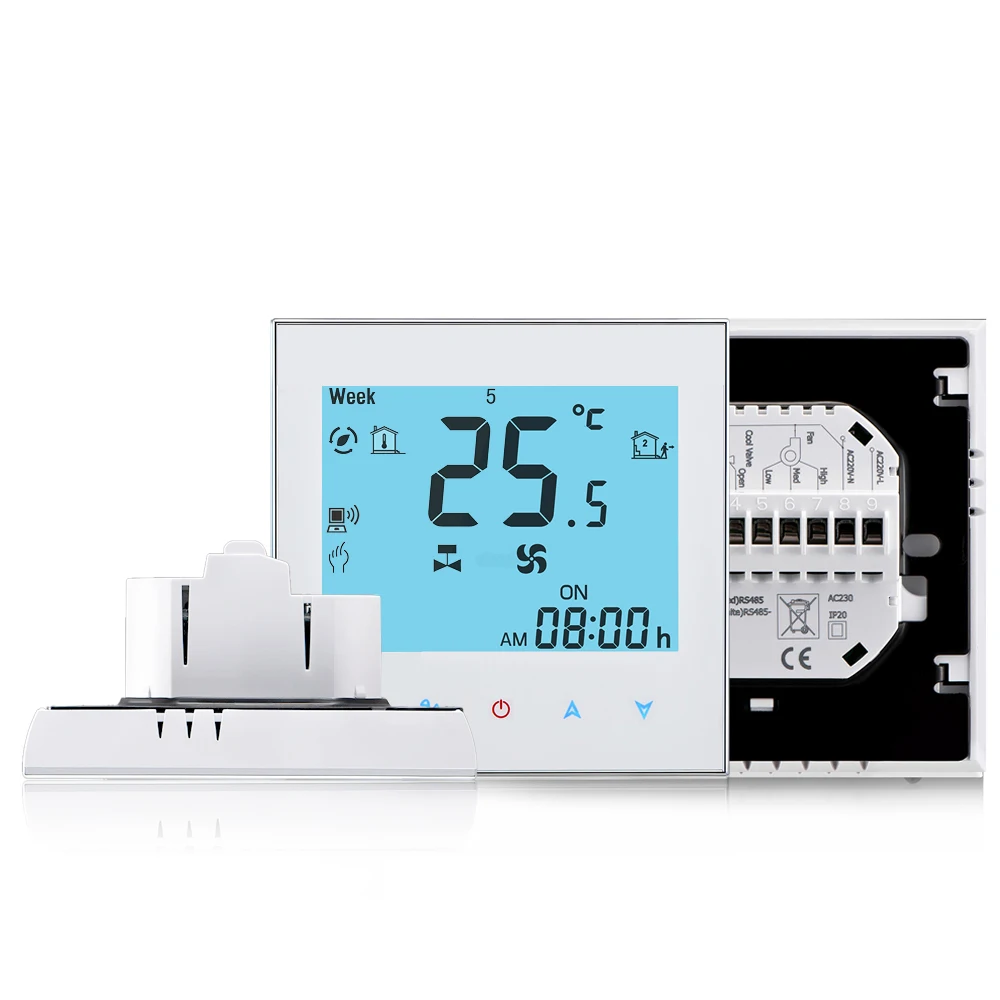

Регулируемый термостат для кондиционеров 0-10 В Wi-Fi Tuya отопления и охлаждения 24

Регулируемый термостат для кондиционеров 0-10 В Wi-Fi Tuya отопления и охлаждения 24

Технические данные

Источник питания: 24 В переменного тока, 95 ~ 240 В переменного тока, 50 ~ 60 Гц

Ток: 5 А для вентилятора и 3 А для клапана

Пропорциональный интеграл: регулируется 0-10 в

Датчик: NTC3950, 10K

Точность: ± 0,5 ° C

Установите температуру. Диапазон: 5 -35 ° C

Дисплей температуры. Диапазон: 5 ~ 99 ° C

Температура окружающей среды. : 0 ~ 45 ° C

Влажность окружающей среды: 5 ~ 95% относительной влажности (без конденсации)

Температура хранения. : -5 ~ 45 ° C

Потребляемая мощность: <1,5 Вт

Ошибка таймера: <1%

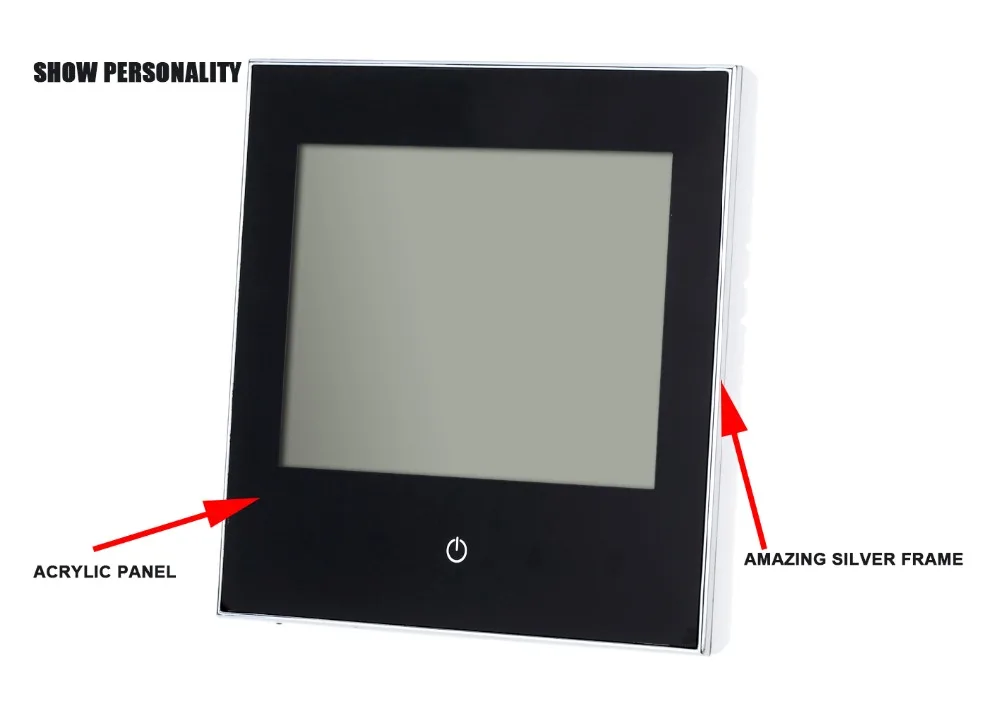

Материал корпуса: PC + ABS (огнестойкий)

Монтажная коробка: 86*86 мм квадратная или европейская 60 мм круглая коробка

Клеммы проводов: 2*1, 5 мм2 или 1*2, 5 мм2 провод

Класс защиты: IP20

Кнопки: активные сенсорные кнопки

Основные характеристики продукта

1. Доступны такие мощные функции, как Wi-Fi и т. д.; Управление приложениями Android или IOS и Голосовое управление, контроль температуры дома, все, что есть в вашем мобильном приложении;

2.0.5°CТочность сохраняет температуру в пределах установленного Вами уровня;

3. Память данных при отключенном питании;

4,5 + 2 шестипериодовый программируемый максимальный комфорт и экономичность;

5. Создайте группу термостата для централизованного управления;

6. Совместим с amazon echo и google home;

7. Все языки настройки синхронизируют ваш часовой пояс, адрес и язык;

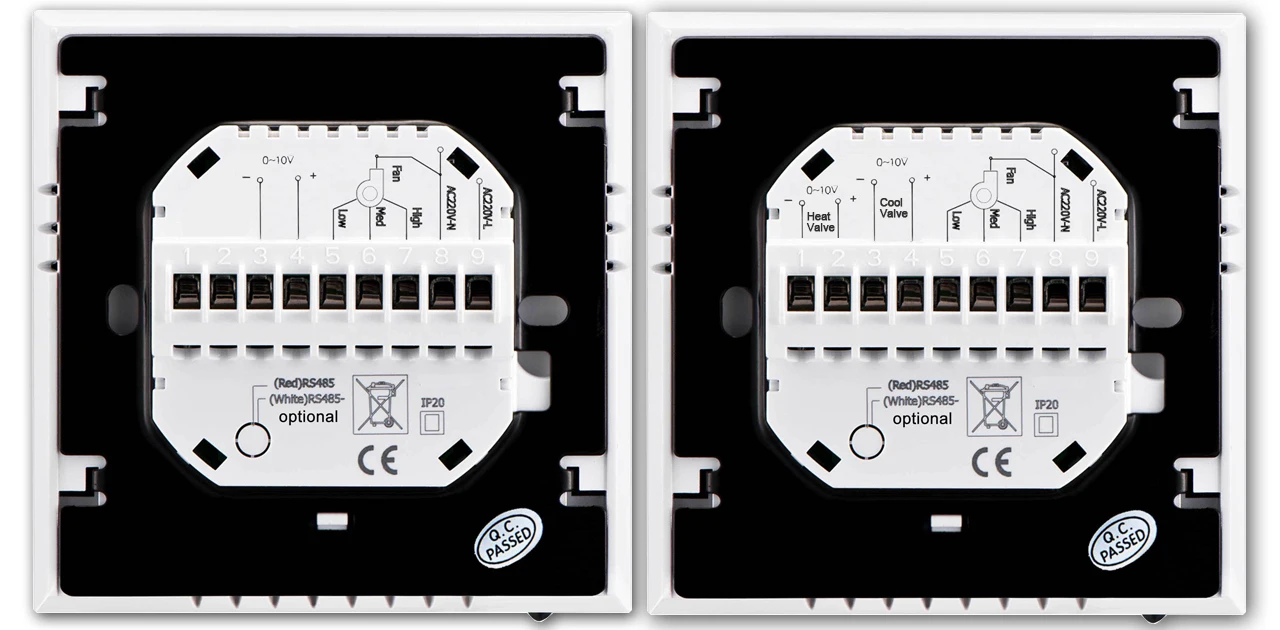

8,2 труб, охлаждение или обогрев; 4 трубы, охлаждение и обогрев;

Выход пропорционального сигнала 9,0-10 В, регулирующий клапан или вентилятор.

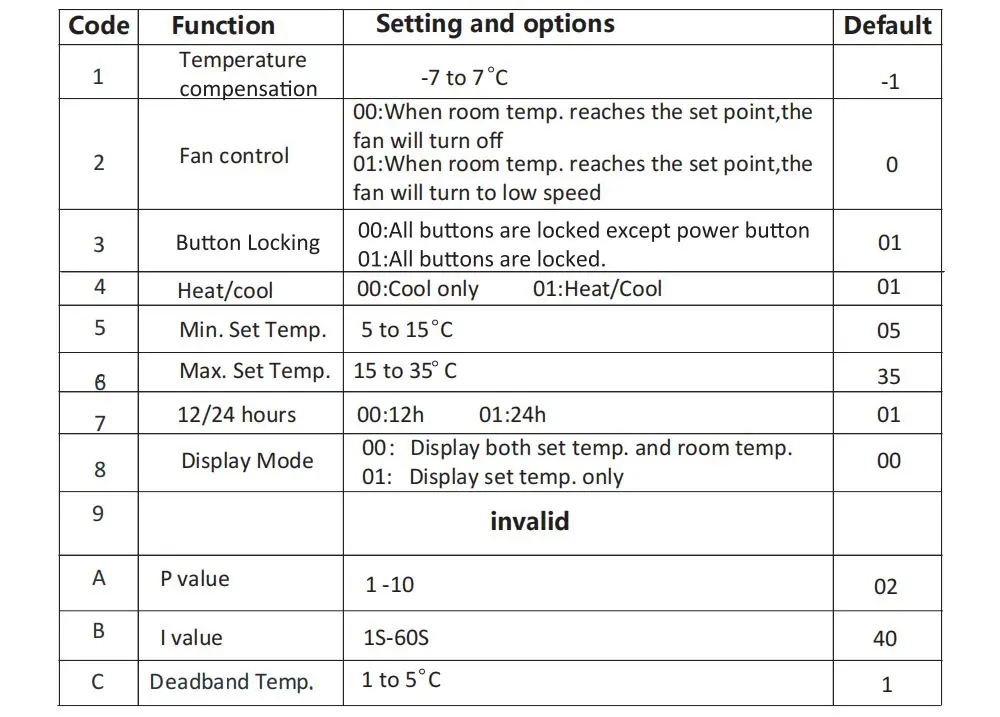

Объяснение некоторых функций настройки

Настройка функций и опций

Определение значения P

Пропорциональная полоса-это количество изменений
Требуется от температуры окружающей среды для выхода от 0 до 100%. Можно регулировать от 1 до 10. По умолчанию завода 2.

Значение P больше, изменение выхода клапана будет больше;

Значение P меньше, изменение выхода клапана будет меньше.

Например, когда P = 2, разница температур между температурой окружающей среды и установочной точкой составляет 5 ℃, клапан открывается около 10%; Когда P = 4, разница температур между

Температура окружающей среды и установочная точка составляет 5 ℃, клапан открывается на 20%.

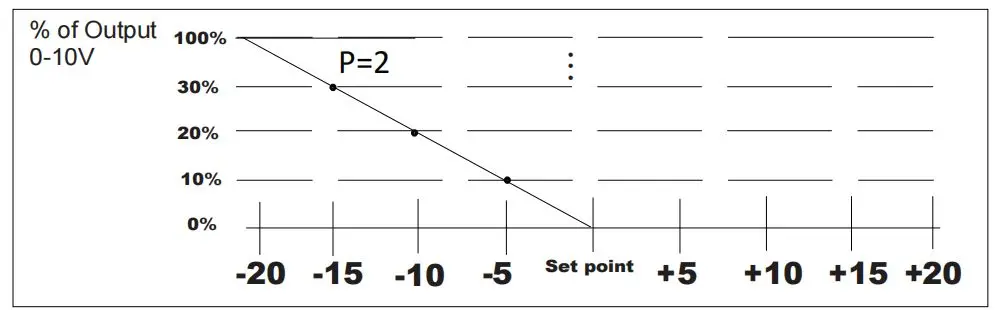

Режим нагрева (P-band: 2)

Когда температура окружающей среды ниже заданной точки, выход находится где-то между 0 ~ 100%.

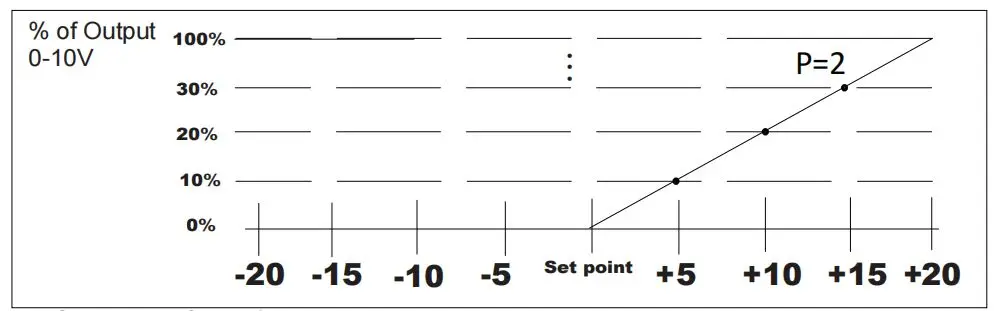

Холодный режим (P-band: 2)

Когда температура окружающей среды выше заданной точки, выход находится где-то между 0 ~ 100%.

Определение значения I

Эта функция позволяет установить время интегрального действия для работы интеграла от 0 до 100%. Требуемое значение зависит от времени реакции цикла управления. Если время будет выбрано слишком коротким, цикл управления станет нестабильным и колеблется. Если время ts выбрано слишком долго, цикл управления замедляется. Можно регулировать от 1S до 60S. По умолчанию с завода 40S.

Описание модели

1000 мл --- 2 трубы

1000 мм --- 4 трубы

Список товаров

1 * термостат

2 крепежных винта

1 * Руководство (на английском языке)

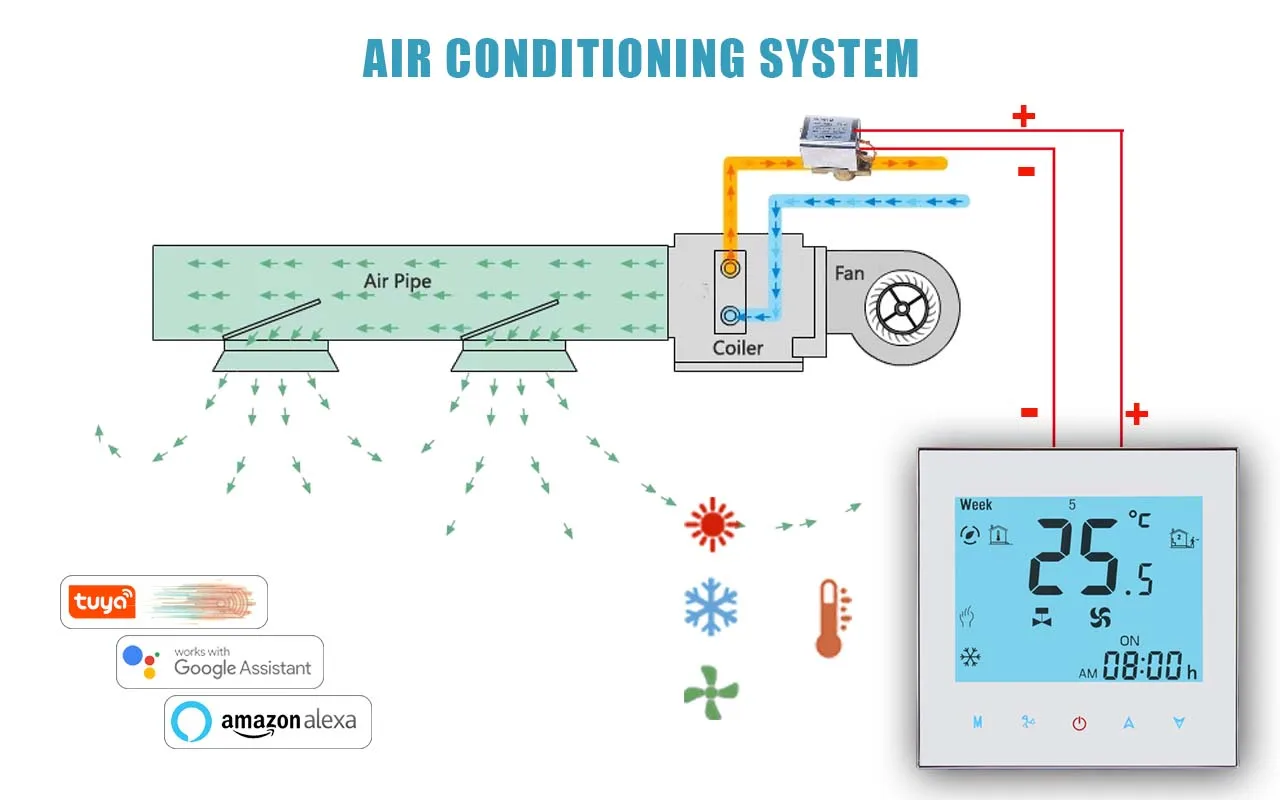

Описание и применение продукта

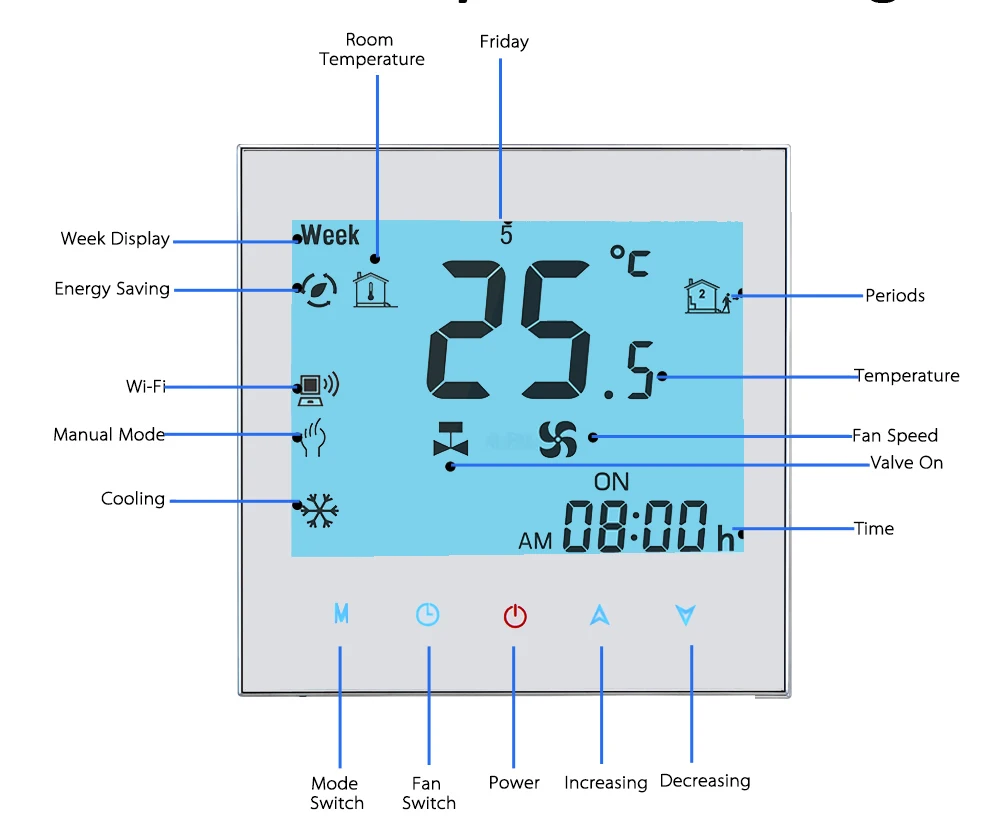

Быстрая видимость главного экрана

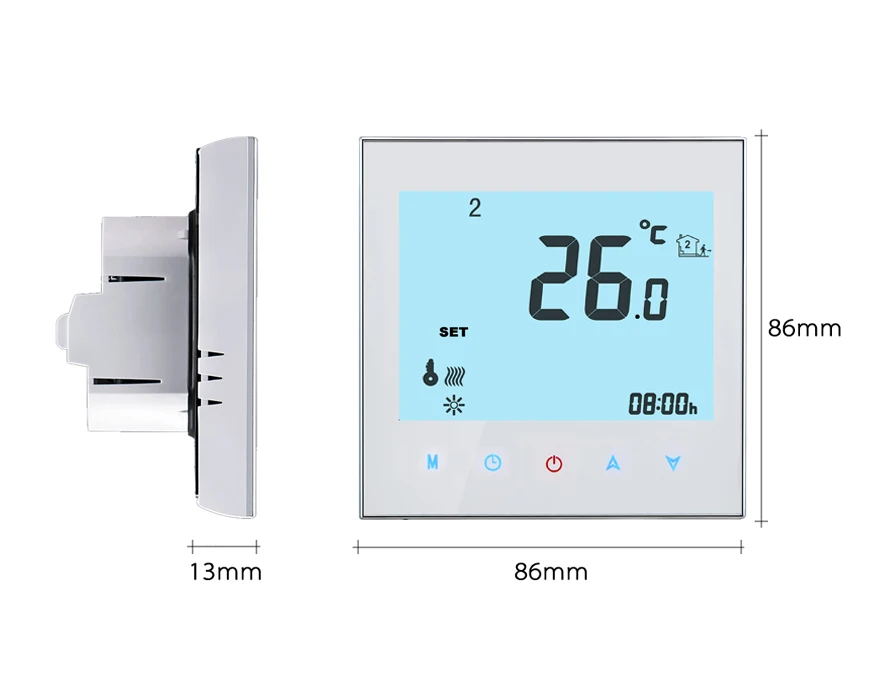

Размер и установка изделия

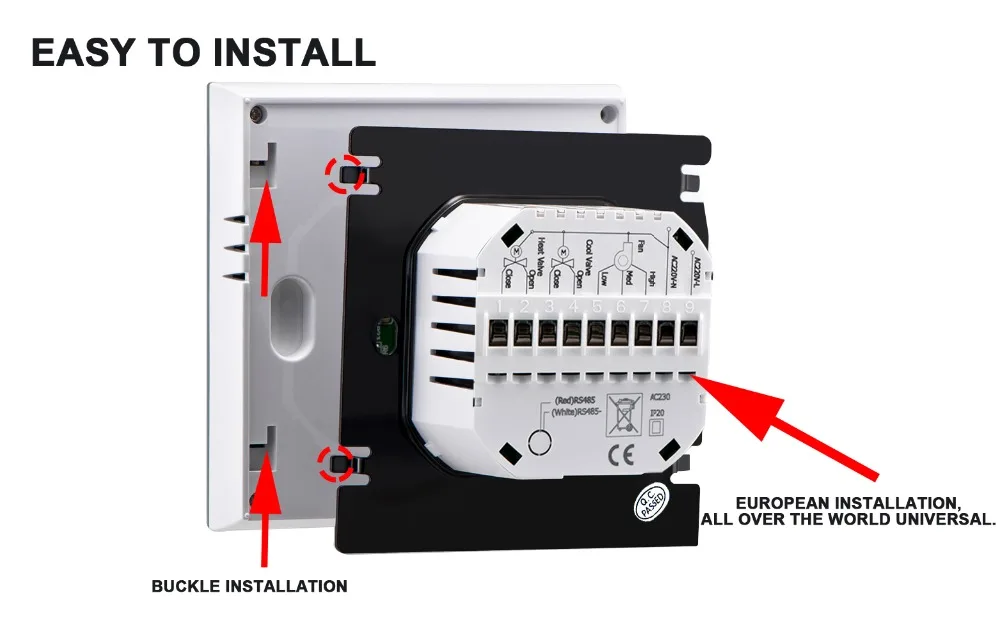

Установка

Термостат подходит для установки в стандартную паттернскую коробку 86 мм или европейскую паттернскую коробку 60 мм
.

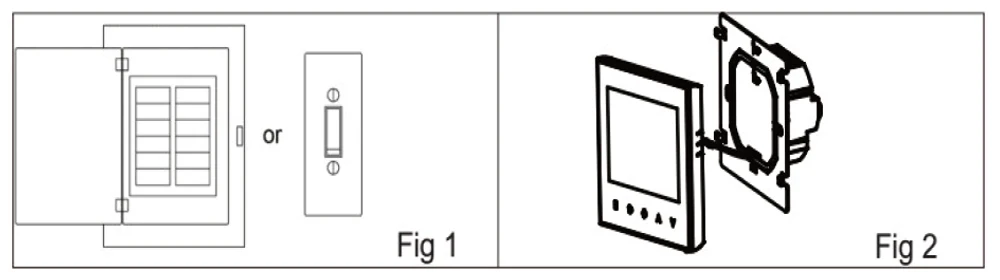

Шаг 1. Держите выключенное питание. См. Рис. 1

Шаг 2. Снимите монтажную пластину, поворачивая ЖК-часть. См. Рис. 2.

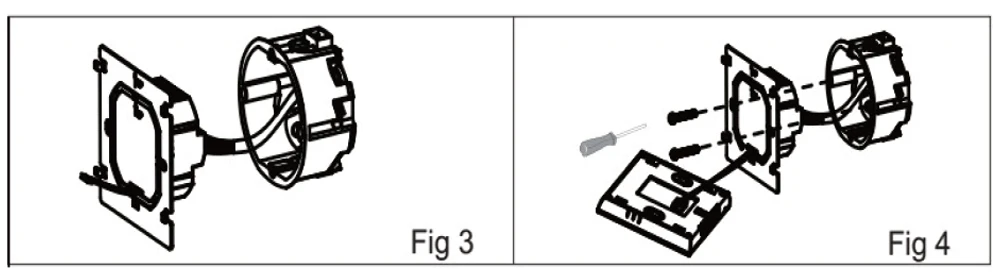

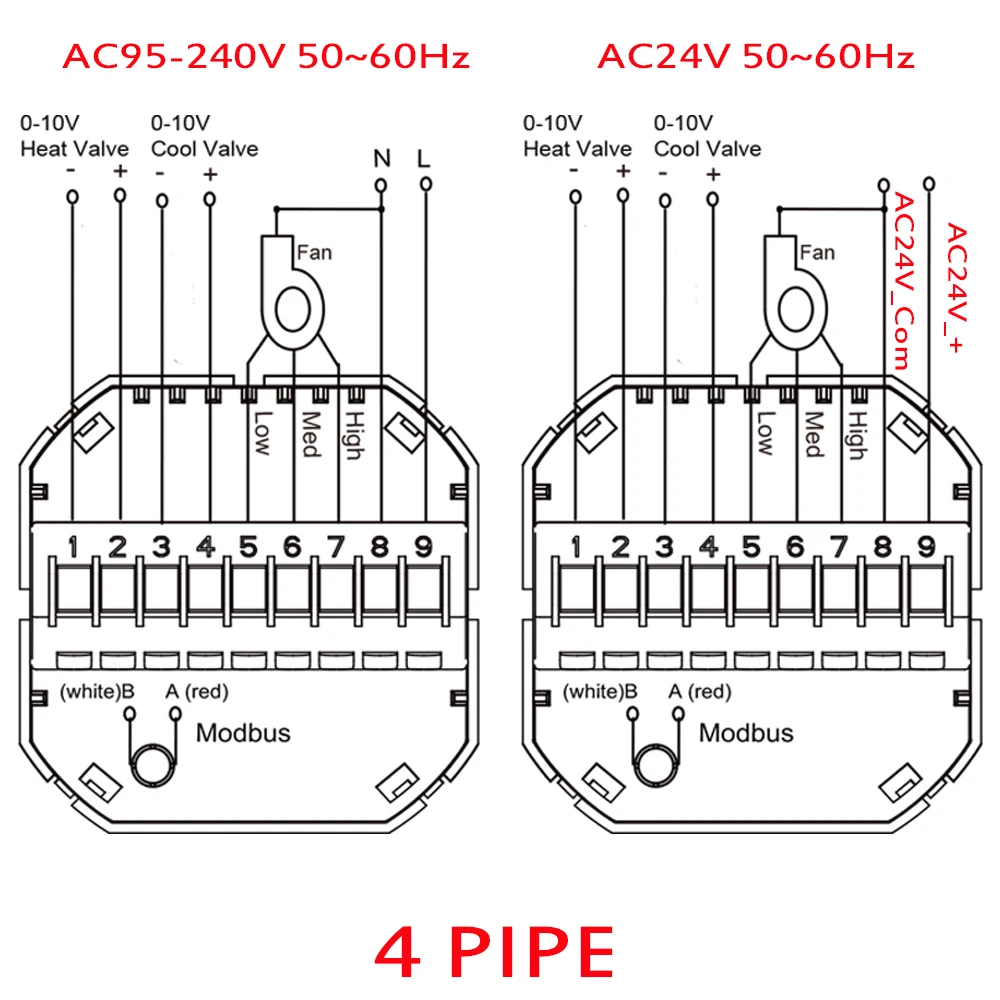

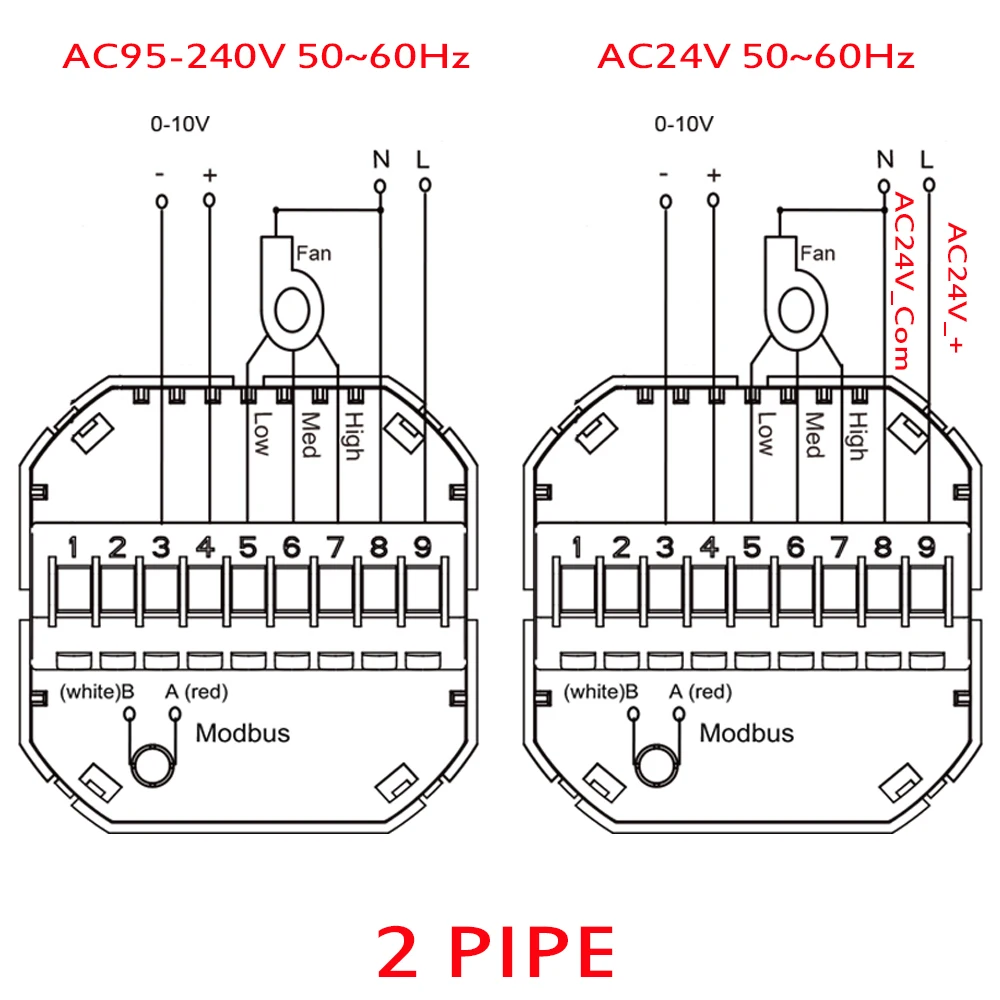

Шаг 3. Подключите питание, вставьте в соответствующие клеммы. (Подробности см. В разделе «Подключение термостата» и рис. 3).

Шаг 4. Закрепите монтажную пластину в стене с помощью винтов в коробке. См. Рис. 4.

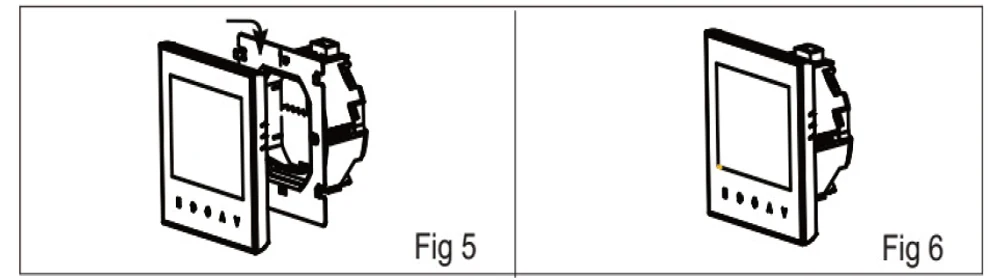

Шаг 5. Закрепите корпус термостата и монтажную пластину через вращение. См. Рис. 5.

Шаг 6. Установка завершена. См. Рис. 6.

ПРИМЕЧАНИЯ по установке:

Перед установкой убедитесь, что этот продукт подходит для ваших систем;

Обязательно Выключите питание перед установкой или обслуживанием;

Пожалуйста, строго следуйте схеме подключения для монтажной проводки.
