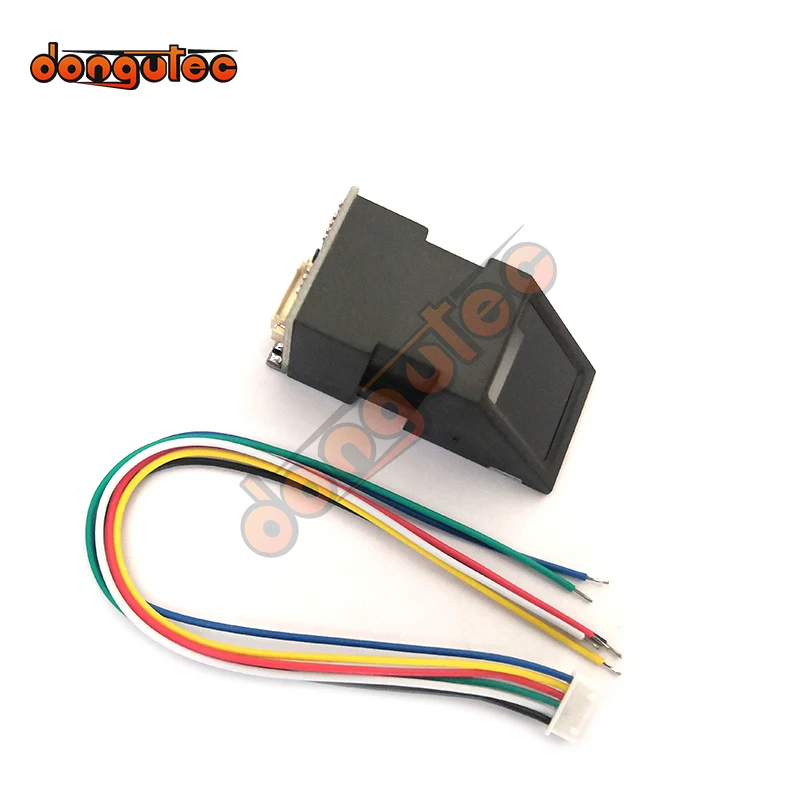

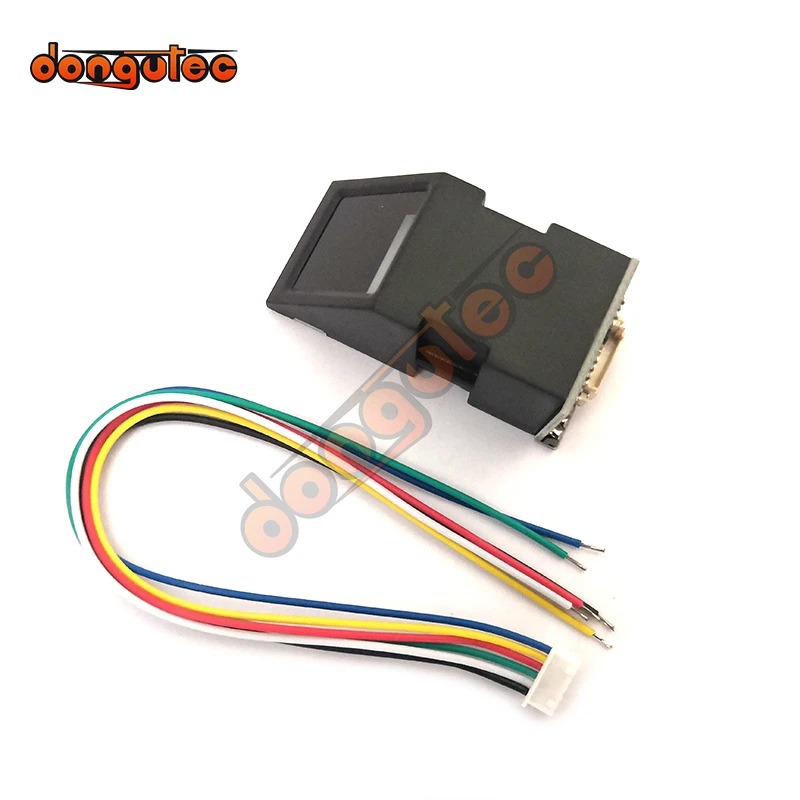

Введение:

1. Модуль отпечатков пальцев-это интегрированный модуль обработки отпечатков пальцев, который интегрирует оптический путь и часть обработки отпечатков пальцев. Он имеет характеристики небольшого размера, низкое энергопотребление и простой интерфейс. Он обладает высокой надежностью, быстрой скоростью распознавания, хорошей адаптируемостью для сухого и влажного пальцев и быстрым поиском отпечатков пальцев.

2. Когда изображение отпечатка пальца читается, оно чувствительно реагирует на влажные и сухие пальцы и получает лучшее качество изображения, которое подходит для широкого круга людей.

3. Функция самостоятельной адаптации также может быть настроена, и параметры автоматически корректируются в соответствии с изменением привычек пользователя, климата и т. д., чтобы достичь лучшего соответствия.

4. С функцией самообучения, в процессе распознавания отпечатков пальцев, после извлечения новых значений функции отпечатков пальцев, Значения функций объединяются в предыдущие функции отпечатков пальцев, и чем практичнее использование, чем лучше.

5. Модуль также имеет индуктивную функцию пальца. Когда палец прижат к поверхности сбора отпечатков пальцев, модуль touch pin выводит на высокий уровень.

6. Коммуникационный интерфейс модуля-это коммуникационная плата интерфейса UART. Этот модуль выступает в качестве подчиненного устройства, и мастер-устройство отправляет соответствующие команды для управления им.

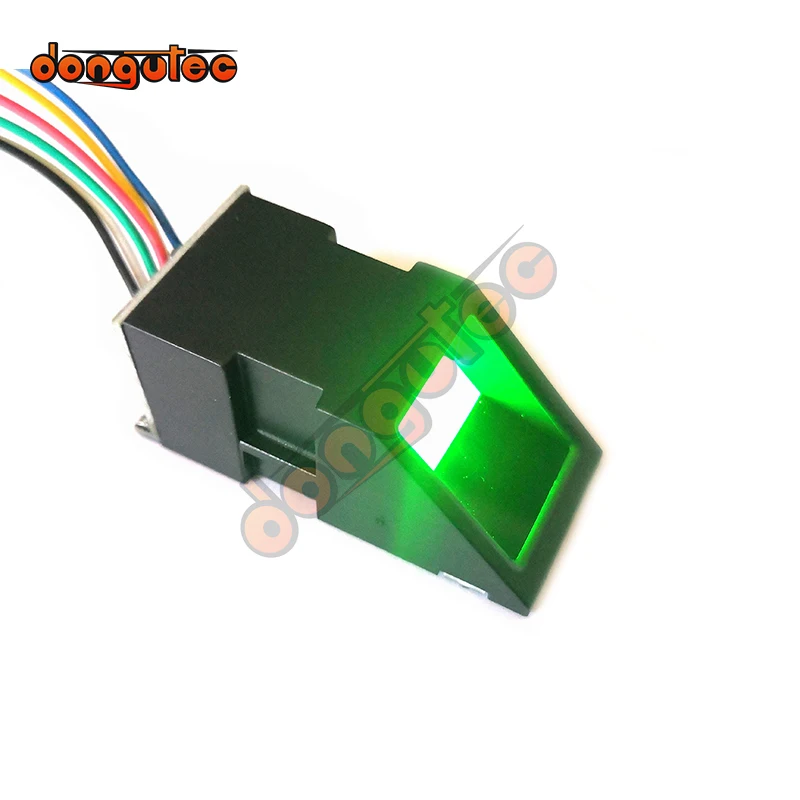

Принцип работы:

Благодаря принципу оптической визуализации линии, создаваемые неровностью кожи на внутренней стороне пальца, образуют различные изображения отпечатков пальцев. Текстура кожи отличается по узорам, точкам обрыва и пересечениям. Они называются в процессе обработки информации. «Точки характеристики», характеристики каждого пальца разные, то есть уникальные, опираясь на эту уникальность, мы можем связать человека с его отпечатком пальца, предварительно храните его отпечатки пальцев, сравнив отпечатки пальцев, вы можете проверить его подлинность.
Система идентификации отпечатков пальцев собирает, анализирует и сравнивает отпечатки пальцев с помощью специального оборудования для фотоэлектрического преобразования и технологии обработки изображений, а также может автоматически, быстро и точно идентифицировать личность. Система в основном включает такие процессы, как получение отпечатков пальцев, обработка отпечатков пальцев, извлечение функций, сравнение и Сопоставление значений функций.

Характеристики:

Напряжение питания: постоянный ток 3,3 в поставке
Ток поставки: ток: <120 мА
Пиковый ток: <140 мА
Изображение изображения дактилограммы времени по уровню поверхности: <1,0 секунд
Размер окна: 14*18 мм
Режим соответствия: режим соответствия (1:1)
Режим поиска (1: N)
Файл подписи: 256 байт
Файлы шаблонов: 512 байт
Объем хранения: 150
Уровень безопасности: пять (от низкого до высокого: 1,2,3,4,5)
Уровень ложного приема (Дальний): <0.001% (уровень безопасности 3)
Частота ложного отклонения (FRR): <1.0% (уровень безопасности 3)
Время поиска по уровню поверхности: <1,0 секунд (1:500, среднее значение)
Интерфейс ПК: UART (логический уровень TTL)
Скорость передачи данных (UART): (9600 * N) bps, где N = 1 ~ 12 (значение по умолчанию N = 6, ie 57600bps)
Рабочая среда:
Температура: -20 ° - + 50
Относительная влажность: 40% RH-85 % RH (без конденсации)
Среда хранения:
Температура: -40 - + 85
Относительная влажность: <85% ч (без конденсации)
Размеры (Д * Ш * В):
Разделение: датчик отпечатков пальцев: 56*20*21,5 мм
Быстрое зарядное устройство: 56*20*21,5 мм

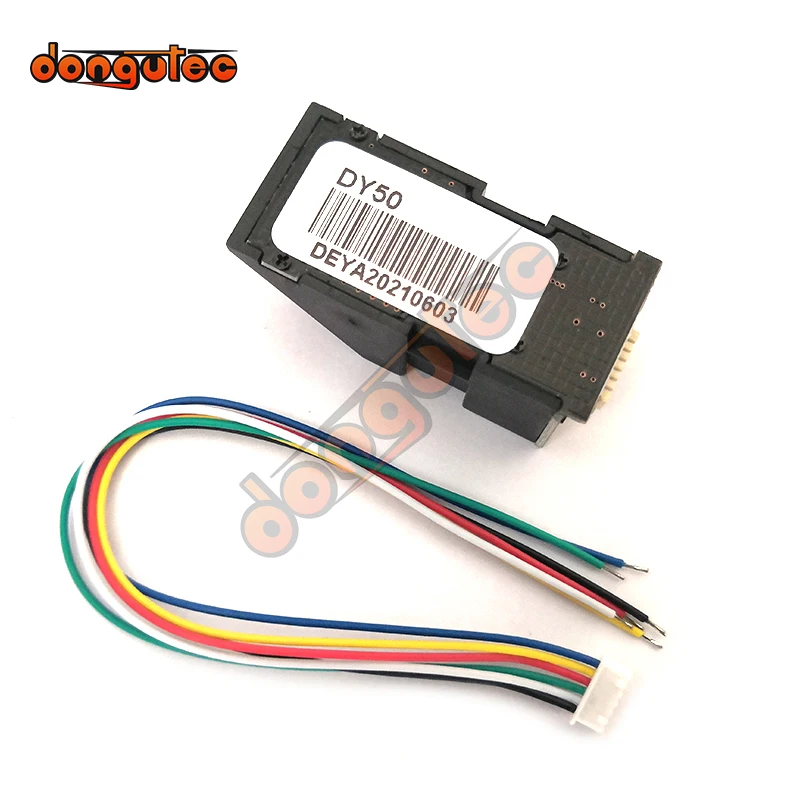

Аппаратное подключение:

Модуль через последовательный интерфейс связи, прямо с 3,3 V мощность микроконтроллер коммуникации: модуль передача данных футов (2 фута TD), связанные с данными бит машина получение конечного (RXD), модуль передачи данных (3 фута RD), подключенный к аппарату передачи данных (TXD).
Для уровня RS-232 (например: PC machine) для PC communication, увеличьте уровень преобразования между модулем и хост-компьютерной схемой (e.g.: MAX232 circuit)

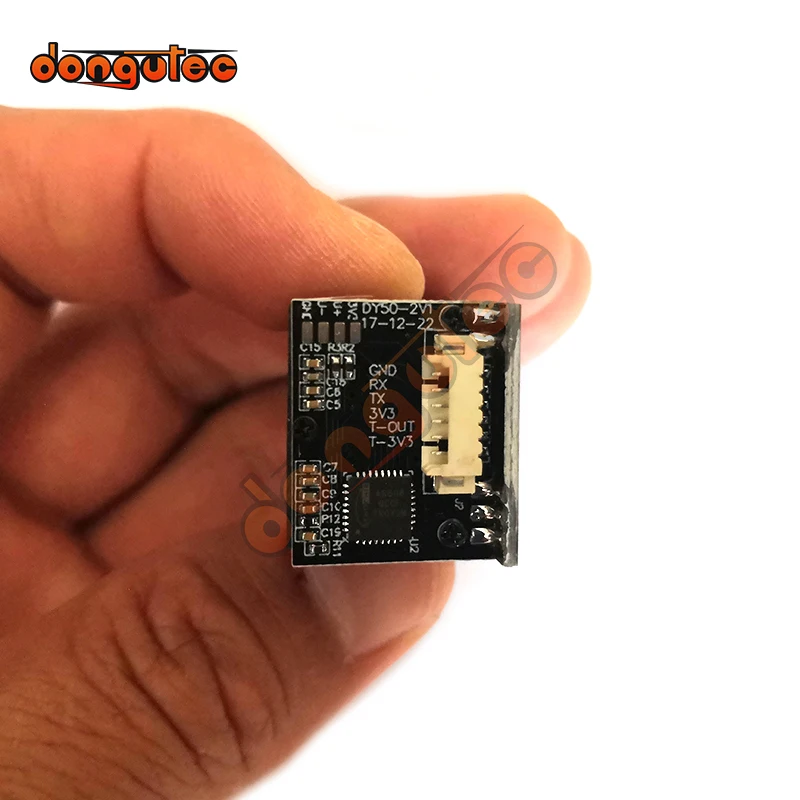

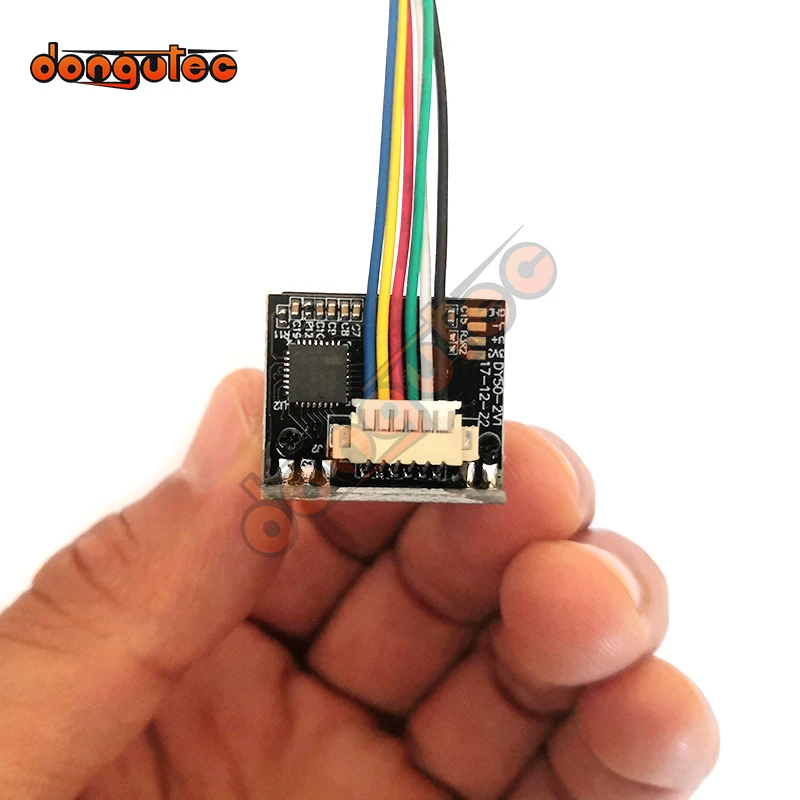

Функциональное описание типа контактного имени

1 GND в модуле питания положительный вход
2 TXD выход TTL серийные данные. Логический уровень TTL
3 RXD в TTL последовательный ввод данных. Логический уровень TTL
4 3,3 V-сигнал заземления. Внутреннее и мощное наземное соединение
5 сенсорный выход индукционного сигнала, по умолчанию высокий уровень эффективный
6 сенсорный Vin в Сенсорное включение при обнаружении вход переменного тока, 3,3 v источника питания
