Фрезерный станок с ЧПУ DDCSV2.1 поддержка автономного контроллера 3/4 оси USB |

4-осевой контроллер движения с ЧПУ DDCSV2.1, драйвер шагового двигателя 500 кГц

DigitalDream CNC работает в отрасли цифрового управления в течение 7 лет, специализируясь на исследованиях, разработках и производстве различных систем ЧПУ (компьютерное цифровое управление) с высоким качеством, высокой надежностью. Он может производить обычный бесщеточный двигатель постоянного тока, драйвер шагового двигателя, а также 1 axisCNC на 6 axesCNC системы.

DDCSV2.1-это 4-осевой и 4-осевой контроллер движения, который был исследован и разработан более быстрым ЧПУ в течение четырех лет. Период управления в каждой позиции составляет всего 4 миллисекунды с высокой точностью управления. Самый высокий одноосный выходной импульс составляет 500 кГц, а ширину импульса можно регулировать. Поддерживает общий шаговый двигатель и серводвигатель.

Система числового управления DDCSV2.1 использует структуру проектирования ARM + FPGA. ARM может завершить часть человеко-компьютерного интерфейса и анализа кода, а FPGA может закончить часть базового алгоритма и управлять импульсом, с разумной конструкцией, надежным управлением и простой в эксплуатации.

Структура компоновки панели DDCSV2.1 рациональна. Обычная автономная работа может быть завершена только 17 клавишами, и он поддерживает FANUC с высокой универсальностью, чтобы быть совместимым с набором G-кодов. Данная спецификация включает в себя метод работы Специальной Оффлайн-системы ЧПУ спелеологического станка, DDCSV2.1 и соединение станка, а также эксплуатационные характеристики. Благодаря множеству графических представлений и примеров использование может быстро научиться пользоваться системой ЧПУ DDCSV2.1.

1: входной сигнал изменен для поддержки переключателя NPN;

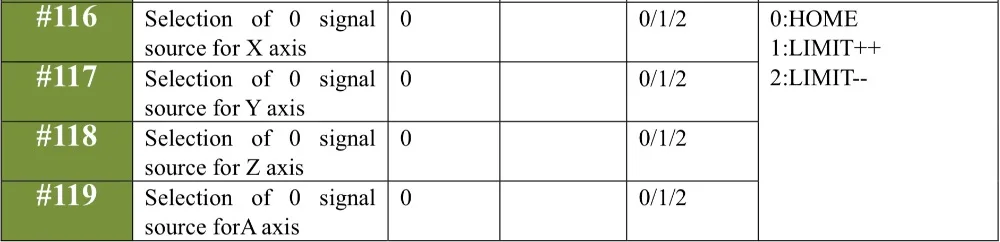

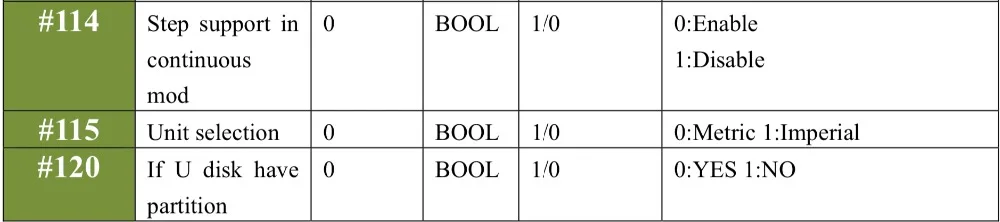

2: ограничение поддержки и общий входной порт дома;
3: Используйте более стабильную вспышку, чтобы гарантировать отсутствие потери программы;
4: алгоритм обновления, поддержка мягкой интерполяции, модифицированная версия дуги V1.1
Ошибка интерполяции;
5: Обновите модуль питания, система станет более стабильной.

Параметры производительности:

• Обычный цифровой входной интерфейс изоляции 16-схемитопары
• Обычный цифровой входной интерфейс 3-контурной изоляции оптопары
• Выходной интерфейс порта управления шпинделем 0-10 В с аналоговым количеством (может быть изменен как выход ШИМ);
• Поддержка 4-осевого управления шаговым двигателем, наивысший управляющий импульсный выход одной оси500 кГц;
• ARM9Основной чип управления;
• ПЛИСЧип алгоритма ядра;
• 4,3 дюймовый TFT экран, Коэффициент разрешения: 480*272;
• 17 функциональных клавиш;
• Основное управляющее оборудование имеет входную мощность 18-32 В, требуемая токовая емкость не должна быть ниже 0,5 А;
• Поддержка USB-накопителя для чтения кода G, а размер G-файла не требует;
• Быть оснащен портом MPG и поддержкой цифрового дисплея MPG, а также поддержкой общих MPG на рынке.
• Поддержка панельной кнопки с одноосевым ручным управлением, ручным шагом и контролем;
• Поддержка быстрой настройки рабочего положения;
• Поддержка многокоординатных систем (с функцией автоматического сохранения в случае отключения питания);
• Поддержка функции автоматического сохранения данных после отключения питания (нажмите кнопку «Пуск», чтобы автоматически сохранить данные в операции, автоматически сохраните данные после отключения питания)

Внешний вид, структура и размер:

• DDCSV2.1 имеет встроенную конструкцию корпуса, которая может пробить квадратное отверстие в шкафу оборудования, а затем вставить это оборудование в отверстие для сквира.
• Используйте два запорных механизма изнутри, чтобы закрепить это оборудование на шкафу оборудования, и простая установка. Размерные рисунки внешнего вида продукта показаны как на рисунке 1-1 и на рисунке 1-2.
• Размер панели изделия 163 мм * 102 мм * 5 мм;
• Размер основного корпуса 156 мм * 93 мм * 45 мм;
• Размер квадратного отверстия, установленного на шкафу оборудования, составляет 156 мм * 93 мм.

Посылка

• 1 x 4-осевой контроллер движения
• 1 USB-накопитель
• 1 x USB1 x USBExtension Cabl1 x USB1 x USBExtension Cabl
•
