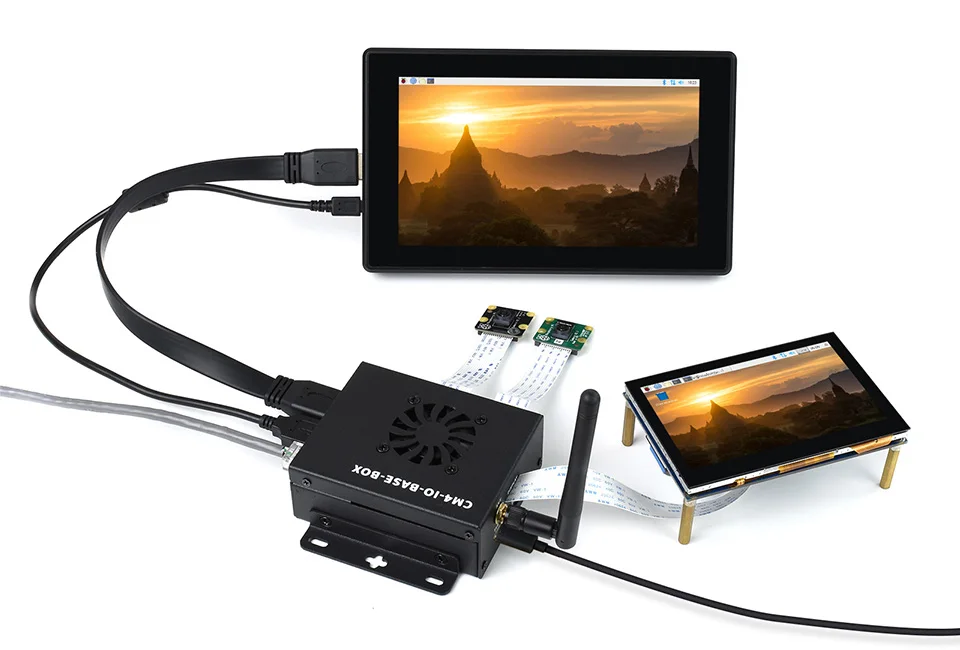

Мини-компьютер на основе компьютерного модуля Raspberry Pi 4 (не входит в комплект)

CM4 IO Плата

WAVESHARE MINI IO Плата

WAVESHARE POE IO BOARD (B)

WAVESHARE POE IO Плата

Плата RASPBERRY PI IO

CM4-IO-BASE-A.

CM4-IO-BASE-B

POE

N/A

Интегрирует 802.3af-совместимый с PoE контур (5 В/2.5A)

Только заголовок PoE

USB

USB 2,0 × 2
USB 2,0 × 2 (через FFC разъем)

USB 2,0 × 4

USB 3,2 Gen1 × 4

USB 2,0 × 2
USB 2,0 × 2 (через штыревой разъем)

Заголовок

40PIN GPIO × 1
M.2 слот × 1

40PIN GPIO × 1
RS485 × 1
RS232 × 1
Стандартный PCIe Gen 2 × 1

40PIN GPIO × 1

40PIN GPIO × 1
Стандартный PCIe Gen 2 × 1

HDMI

HDMI × 1
HDMI × 1 (через FFC разъем)
Поддерживает выход 4K 30fps

HDMI × 2
Поддерживает выход 4K 30fps

Дисплей DSI

MIPI DSI порт дисплея × 1
(15pin 1,0 мм FPC разъем)

MIPI DSI порт дисплея × 2
(15pin 1,0 мм FPC разъем)

MIPI DSI порт дисплея × 2
(22pin 0,5 мм fpc-коннектор для подключения ЖК-дисплея)

CSI камера

MIPI CSI-2 порт камеры × 2
(15pin 1,0 мм FPC разъем)

MIPI CSI-2 порт камеры × 2
(22pin 0,5 мм fpc-коннектор для подключения ЖК-дисплея)

Вход питания

5 В

5 В

7V ~ 36V

12 В

Вентилятор

5 В

5 В/12 В

12 В

Без управления вентилятором

Позволяет регулировать скорость и измерение

RTC

N/A

Часы в режиме реального времени с гнездом аккумулятора и возможностью пробуждения вычислительного модуля 4

ETHERNET

Gigabit Ethernet RJ45

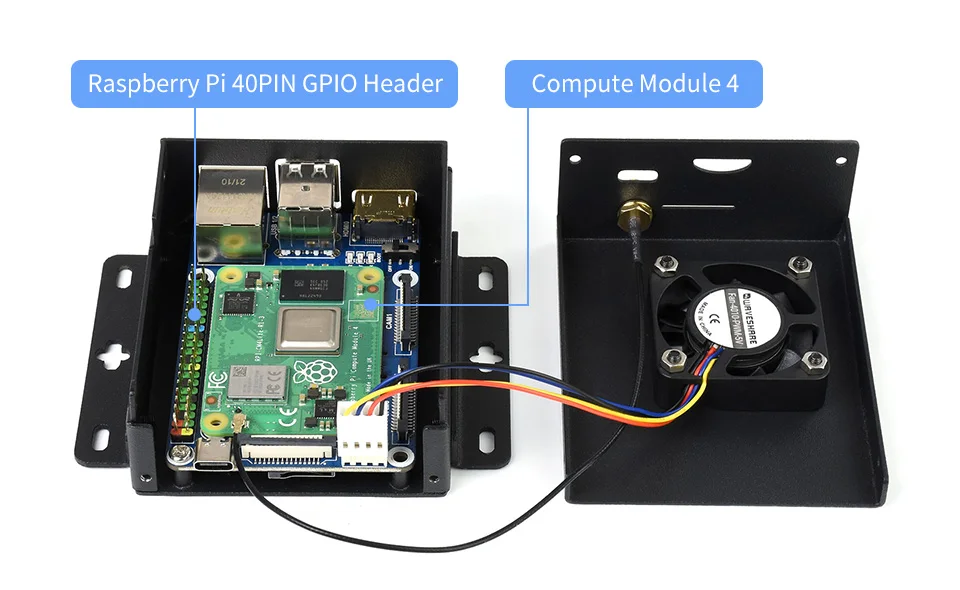

Гнездо CM4

Подходит для всех вариантов вычислительного модуля 4

Слот для sd-карты

Разъем карты MicroSD для вычислительного модуля 4 Lite (без eMMC) варианты

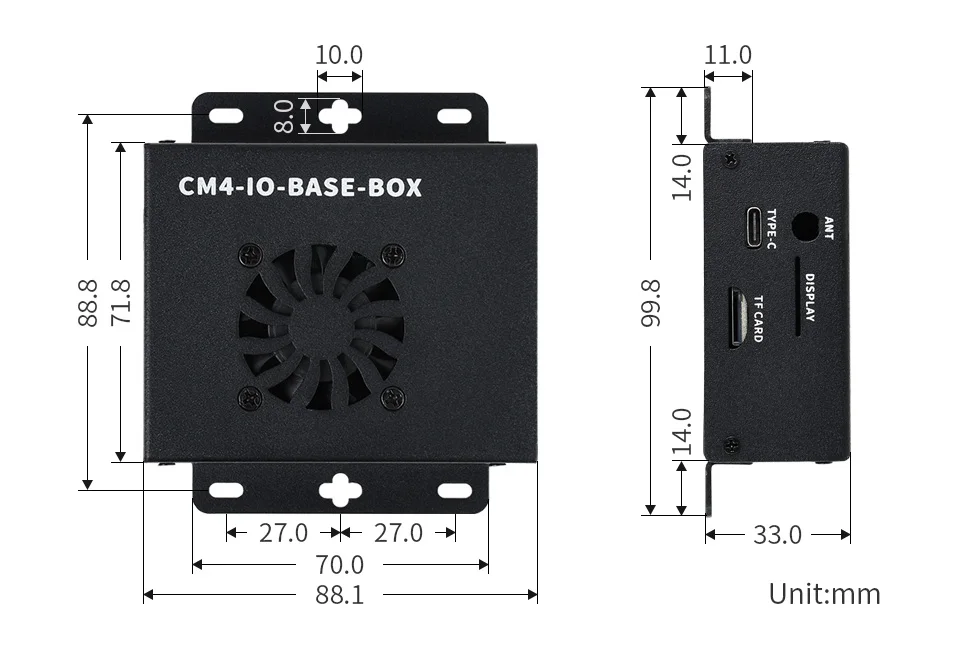

Размеры (мм)

85,0 × 56,0

124,50 × 108,80

160 × 90
