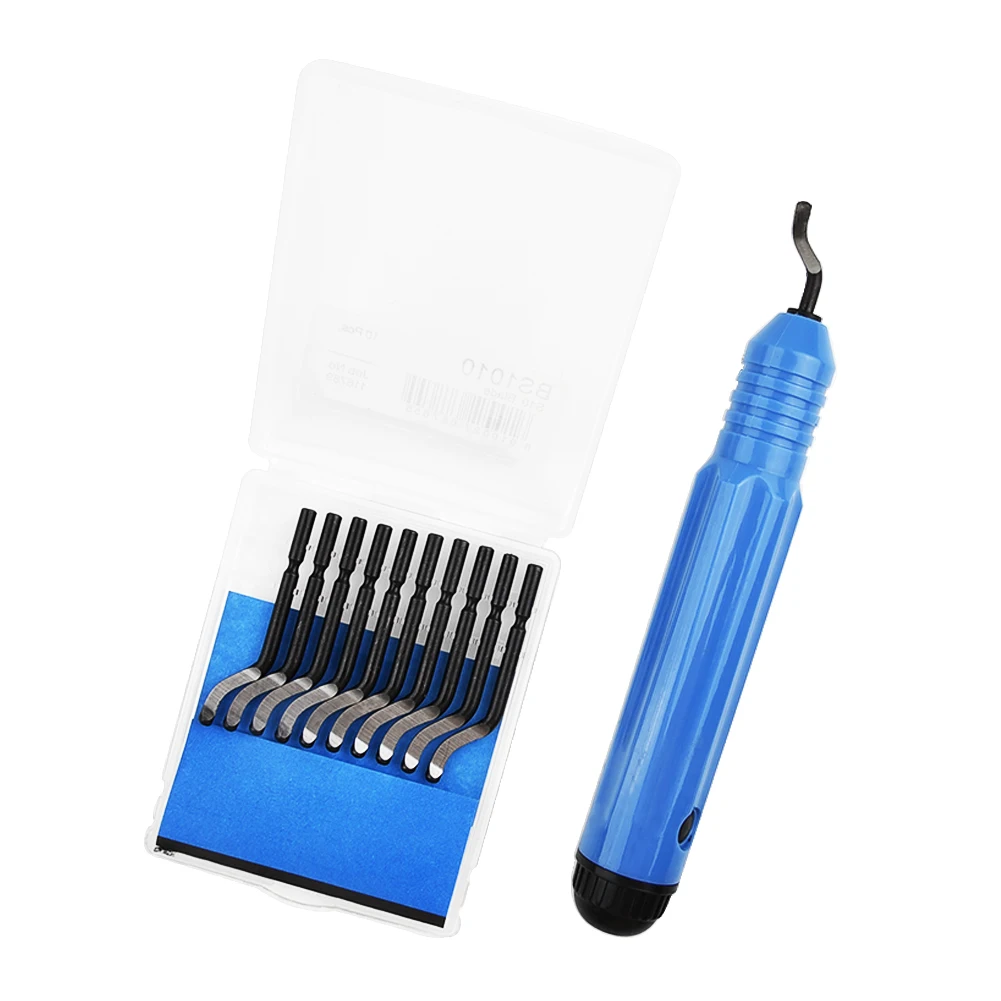

10 шт. набор инструментов для удаления заусенцев дерева и пластика - купить по
431.13
Набор линейных квадратных направляющих 1610 шариковый винт скользящий стол модуль
16890.84
Цилиндро-поршневая группа в сборе (D поршня 42 мм) подходит для бензокос (триммеров)
3560
Зажим для автомобильной двери инструменты снятия отделки панели наборы
198.03
Автозапчасти стабилизатор втулка LR005649 GL0240 подходит для Land - Rover Freelander 2 запасные
1559.27
Good Tool store Store
Магазина Good Tool store Store работает с 01.04.2021. его рейтинг составлет 96.3 баллов из 100. В избранное добавили 289 покупателя. Средний рейтинг торваров продавца 4.9 в продаже представленно 2959 наименований товаров, успешно доставлено 766 заказов. 486 покупателей оставили отзывы о продавце.
Характеристики
Модуль последовательного порта OBD получает Параметры транспортного средства
История изменения цены
*Текущая стоимость 1618.53 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-19-2026 | 1925.73 руб. | 2021.79 руб. | 1973 руб. |
| Feb-19-2026 | 1909.79 руб. | 2004.19 руб. | 1956.5 руб. |
| Jan-19-2026 | 1602.27 руб. | 1682.34 руб. | 1642 руб. |
| Dec-19-2025 | 1877.28 руб. | 1971.98 руб. | 1924 руб. |
| Nov-19-2025 | 1634.59 руб. | 1716.55 руб. | 1675 руб. |
| Oct-19-2025 | 1845.81 руб. | 1937.87 руб. | 1891 руб. |
| Sep-19-2025 | 1828.61 руб. | 1919.26 руб. | 1873.5 руб. |
| Aug-19-2025 | 1812.46 руб. | 1903.60 руб. | 1857.5 руб. |
| Jul-19-2025 | 1796.70 руб. | 1886.58 руб. | 1841 руб. |
Описание товара
Modname = ckeditor

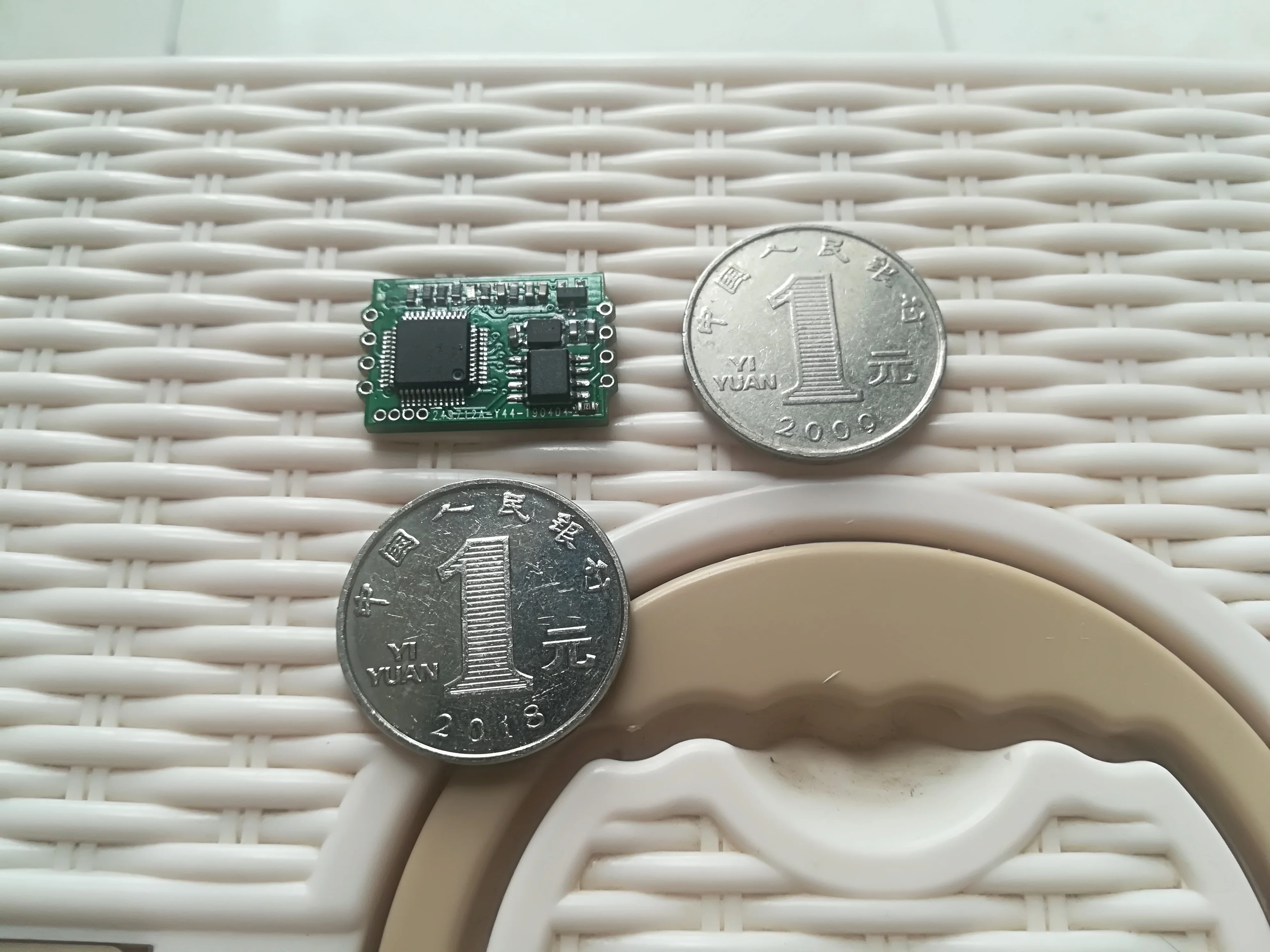

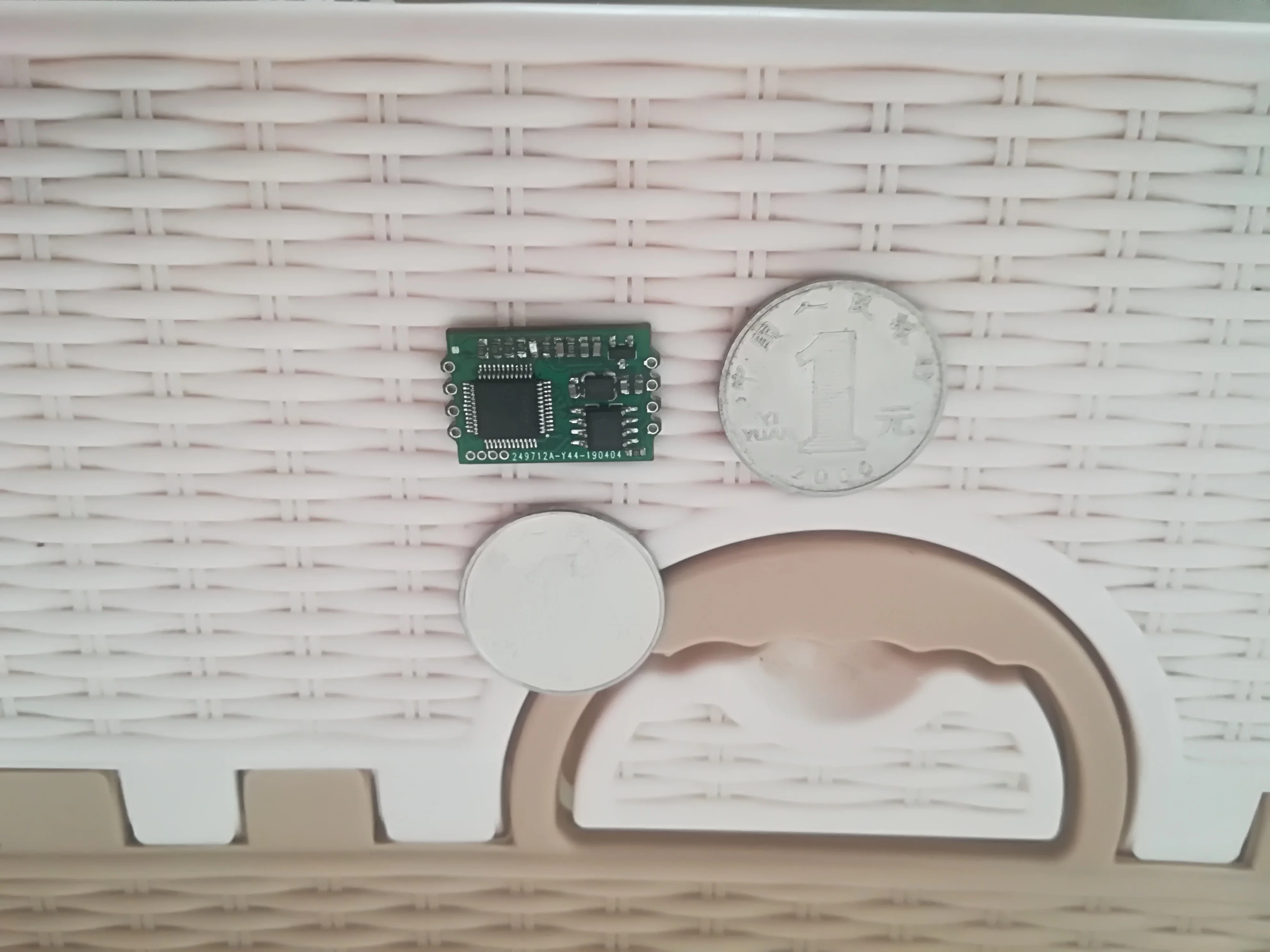

OBDSmall модуль последовательного порта модуль сбора данных.
Один обзор продукта
Модуль может быть непосредственно встроен в pcbpatch, через боковую и carOBD CANBus связь, одна сторона связывается с MCU последовательным портом, очень удобно выводить информацию о транспортном средстве на MCU и другие последовательные приемные модули через форму серийного Порт. Удобный, даже если вы не знаете чехол carCNABus andOBDIn диагностической технологии, он также может достичь получения информации о транспортном средстве. Этот модуль может быть эквивалентен датчику сбора информации о транспортном средстве, непосредственному серийному выходу, удобно подключаться ко всем видам ProductsMCU.

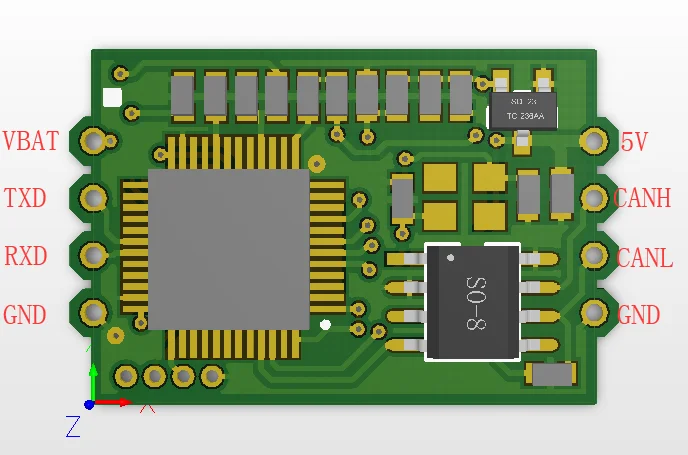

2. Определение интерфейса модуля
Как показано на рисунке выше, конкретное определение:
| Штырь |
Название нетто |
Опишите |
Тип сигнала |
Объяснение |
| 1. |
VBAT |
Автомобильный аккумулятор на пути |
Вход |
Obdiiththird16pin |
| 2. |
TXD |
Модуль отправляет данные |
Выход |
3,3 Vlevel |
| 3. |
RXD |
Модуль получает данные |
Вход |
3,3 Vlevel |
| 4. |
GND |
Земля |
Мощность |
Obdiiththird4, 5 футов |
| 5 |
5 В |
Модуль питания |
Мощность |
5 в постоянного тока |
| 6 |
CANH |
CANhigh |
Вход |
Obdiiththird6foot |
| 7 |
CANL |
CANlow |
Вход |
Высота стопы 14 см |
| 8 |
GND |
Земля |
Мощность |
Obdiiththird4, 5 футов |
Использование при эксплуатацииMCUИли внешний последовательный порт, отправка outATCommand к модулю, модуль вернет данные о транспортном средстве, операция очень удобна. Команда объяснена следующим образом:(AllATThe order is/r/nend)
3. Описание набора модулярат
3,1 запрос потока данных в реальном времени:
| ATinstructions |
Командная функция |
Инструкции |
| AT + RON |
Включите потоковая трансляция в прямом эфире |
После реализации, Press1hzBroadcast в реальном времени поток данных транспортного средства |
| AT + ROFF |
Выключить потоковая трансляция в прямом эфире |
После осуществления, не транслирует в режиме реального времени поток данных транспортного средства |
Содержание потока данных в реальном времени:
| Серийный номер |
Элемент данных |
Группа и Примечания |
| 1. |
Напряжение батареи |
V |
| 2. |
Скорость двигателя |
Об/мин |
| 3. |
Скорость |
Км/ч |
| 4. |
Отверстие дроссельной заслонки |
% |
| 5 |
Нагрузка двигателя |
% |
| 6 |
Температура охлаждающей жидкости |
℃ |
| 7 |
Процент оставшегося масла |
% |
Примеры: $ OBD-RT, 12,2, 6627,68,33,16,68,38
Анализ: напряжение батареи 12.2в, speed6627turn, speed68км/ч, дроссельная заслонка открытия 33%, двигатель загрузки 16%, температура охлаждающей жидкости 68 ℃, оставшаяся нефть 38%.
3,2 запрос номера кадра
Этот модуль обеспечивает точное считывание номера кадра, он также может интеллектуально определить, поддерживает ли транспортное средство считывание номера кадра (потому что есть номер Рамы транспортного средства не поддерживается).
| ATinstructions |
Командная функция |
Формат возврата |
| AT + 296 |
Получить карвин |
$296 = S(17 позиций) |
Примеры:$296 = 1,1G1JC5444R7252368
Анализ:$296 = 1, By1, от имени carECUSupport номер рамки для чтения, следуйте up17Frame number of bit.
$296 = 1, By0, от имени номера кадра carECUReading не поддерживается.
3,3 считывание кода неисправности
Этот модуль может считывать код неисправности автомобиля в режиме реального времени, и он может выслать конкретный код неисправности. Эта функция рекомендуется читать, когда автомобиль работает на холостом ходу.
| ATinstructions |
Командная функция |
Формат возврата |
| AT + 400 |
Чтение кода неисправности |
$400 = количество кодов неисправностей, описание кода неисправности (сегментация вертикальной линии, для exampleP4010 P4012) |
| AT + 401 |
Четкий код неисправности |
Полная $401 возврата = ОК |

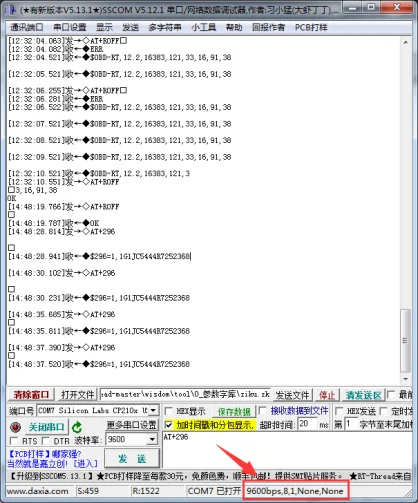

Четыре, захват экрана последовательного порта
 |
