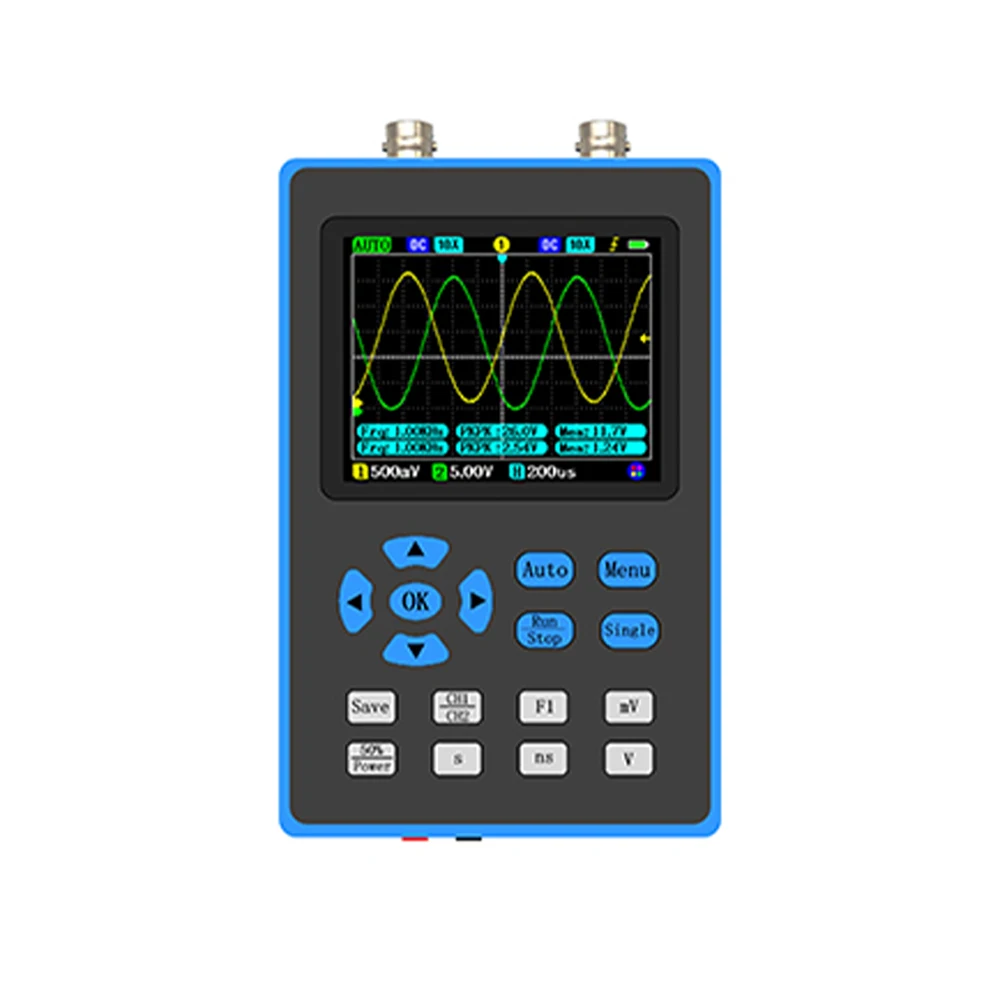

DSO2512G

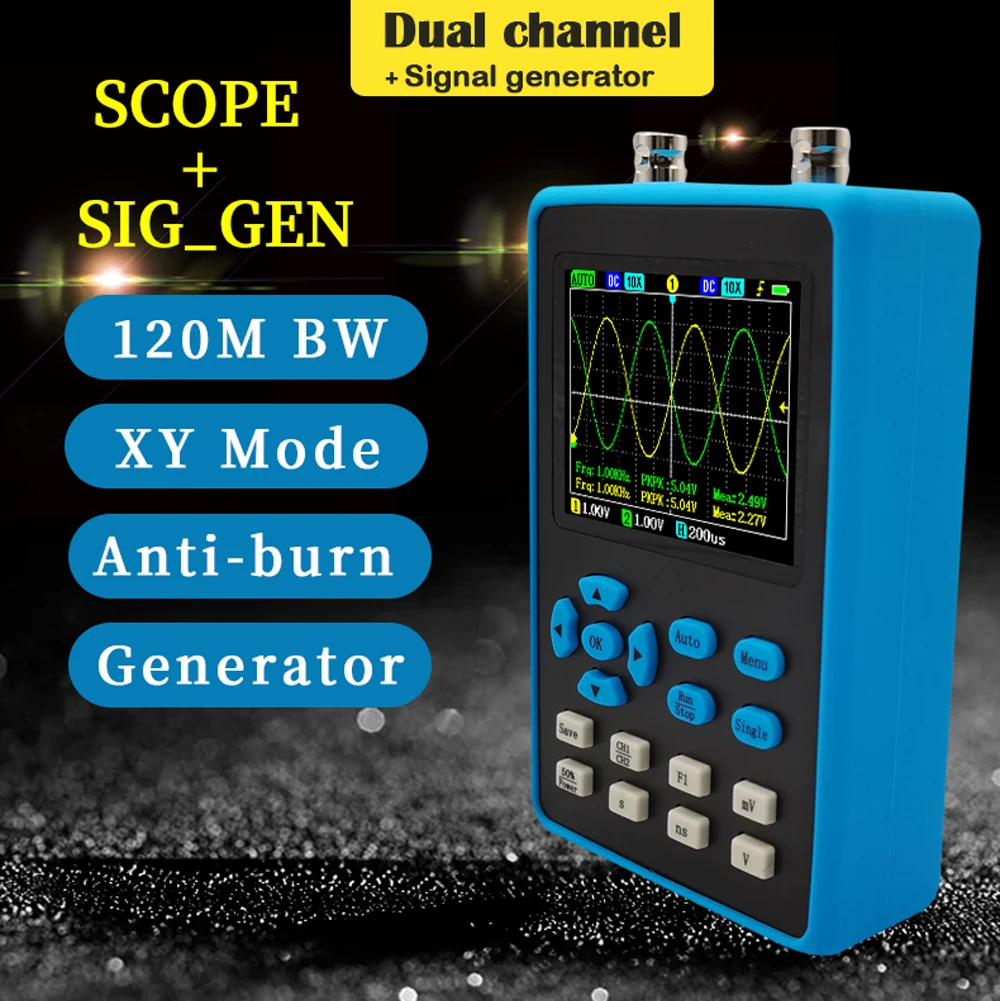

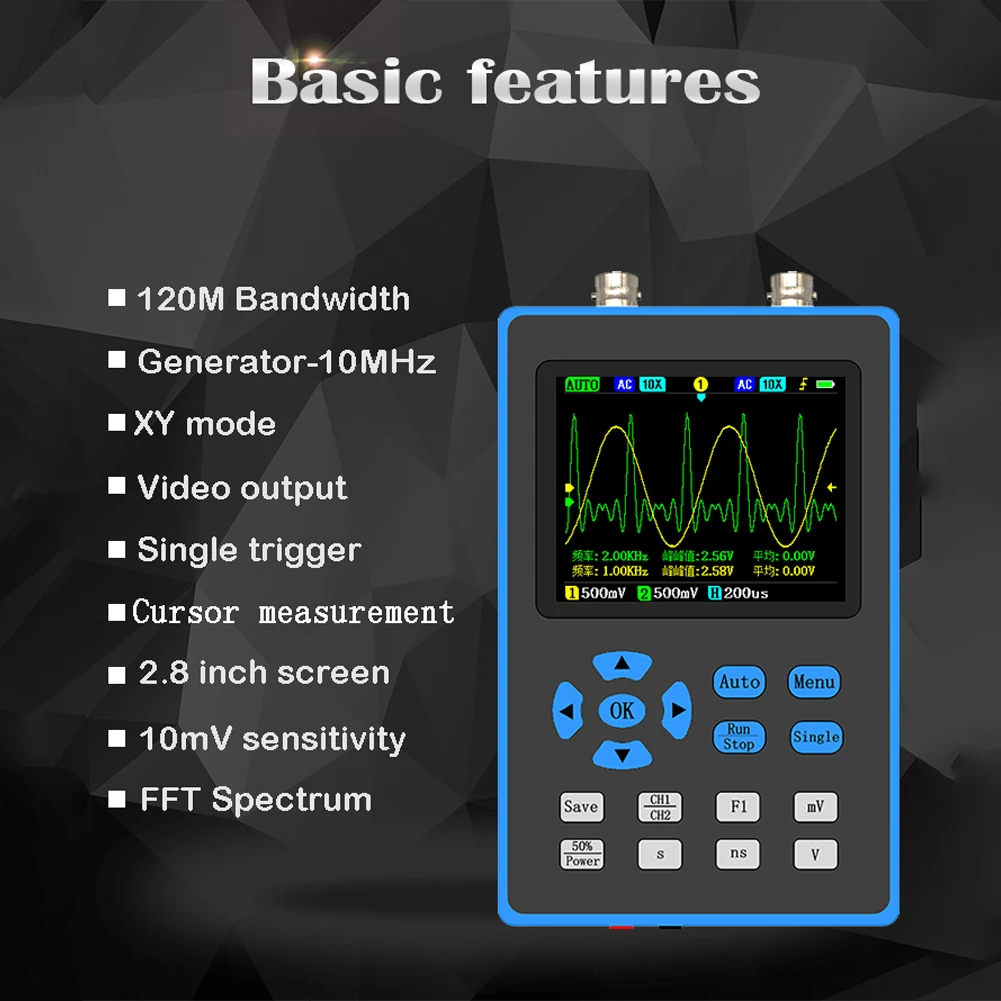

Этот DSO2512G 120 м полос пропускания осциллографа с мощные функции, как, например, принимает ARM и FPGA чип на все случаи жизни также может выдавать различных сигналов 2,5 V амплитуда, таких как синусоидальной волны, средней длины волны и так далее. Приходите и попробуйте, это не подведет вас.

Особенности:
Принимает ARM и FPGA chip collosion, обеспечивает высокоскоростное получение сигнала и высокоскоростную обработку данных, чтобы дать вам плавный опыт использования и богатые функции.
Когда канал закрыт, полоса пропускания может достигать 120 м, полоса пропускания составляет 60 м, когда канал 1 и 2 одновременно открыты.

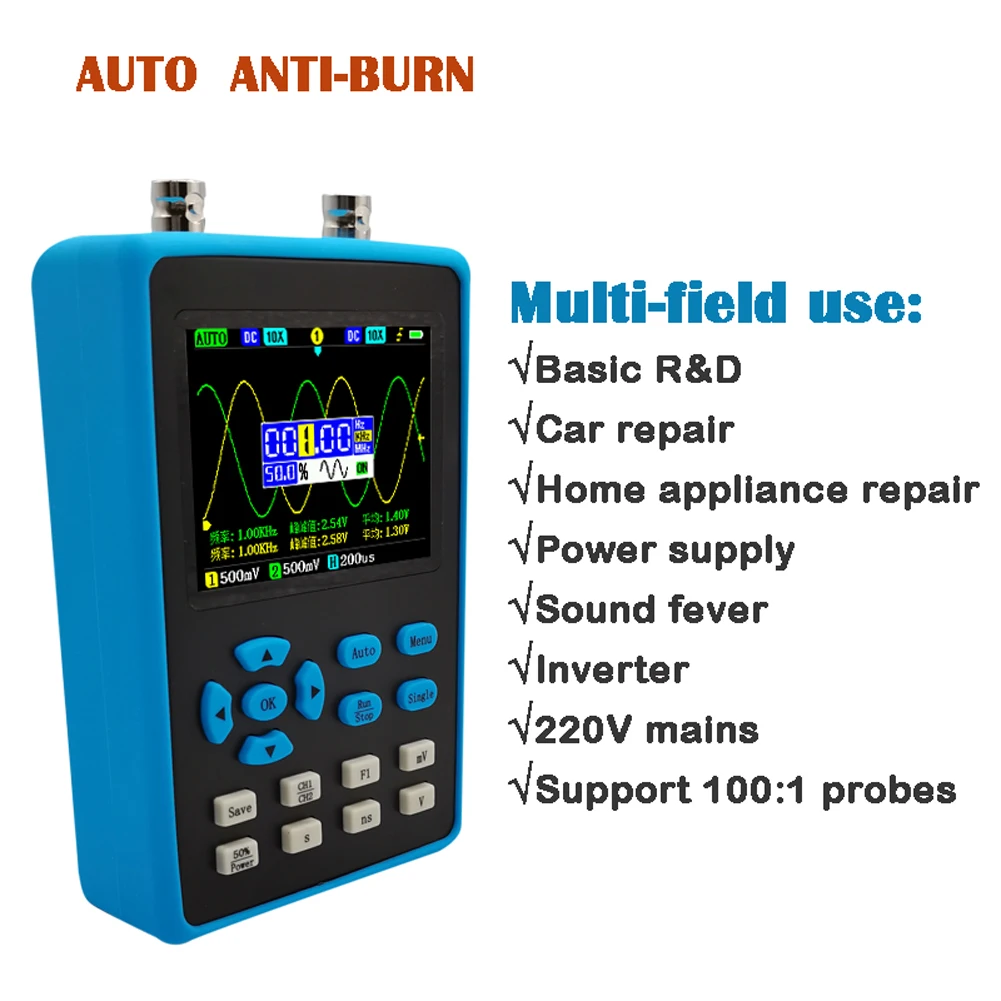

Широкое Применение: используется для отладки sin-gle-chip, обслуживания автомобилей, технического обслуживания бытовой техники, самостоятельной отладки, электронной конкуренции, отладки питания, преобразователя частоты и т. д.

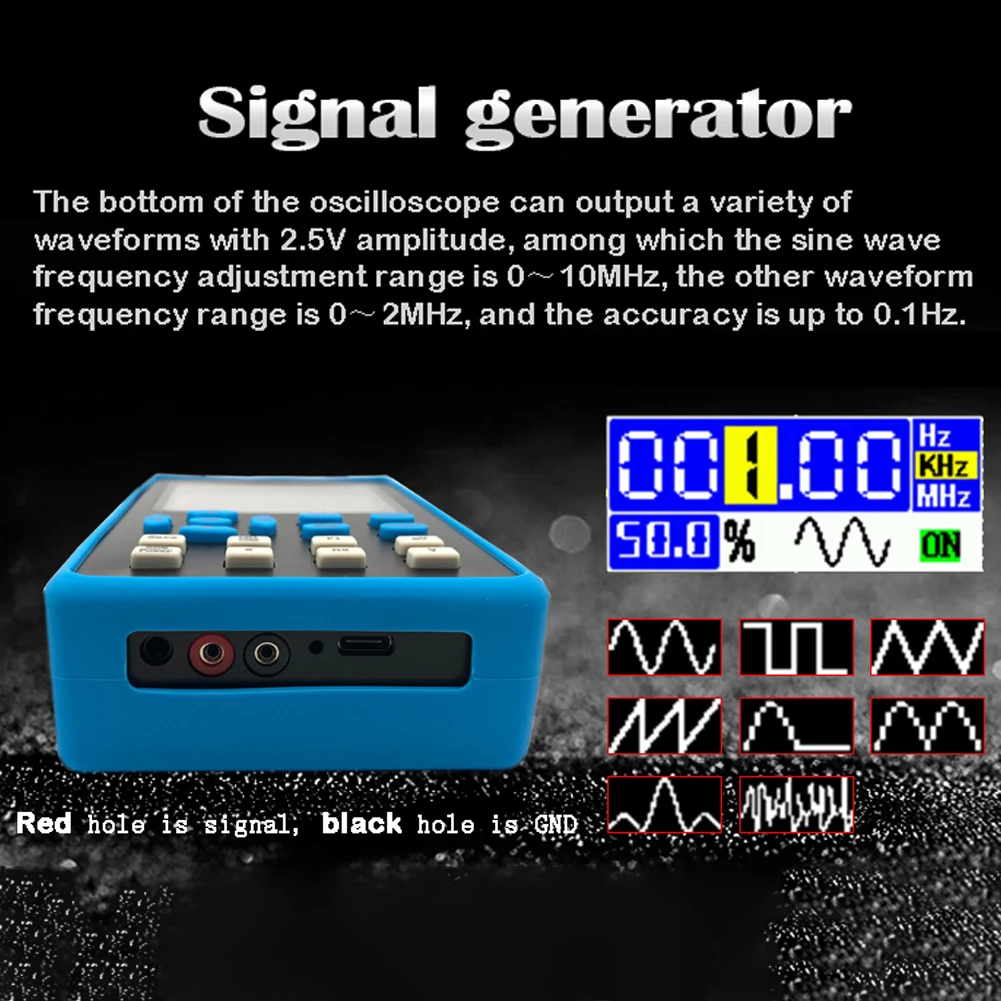

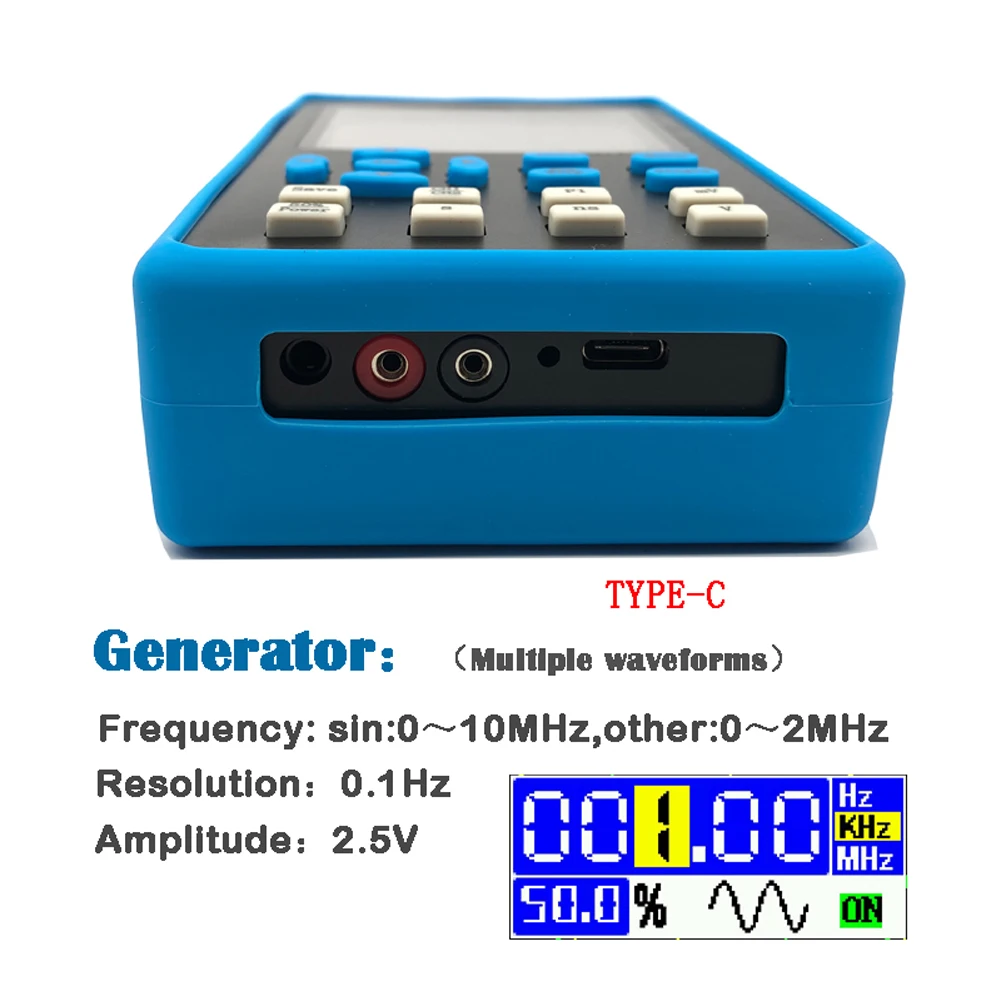

В нижней части осциллограф может выдавать различные формы волны 2,5 V амплитуда, таких как синусоидальной волны, квадратной формы волны, трапециевидного фасона-gle волны, средней длины волны, singh волны, среди которых Диапазоны регулировки частоты синусоидальных волн 0 ~ 10 МГц, Частотные диапазоны других сигналов 0 ~ 2 МГц, И точность определения его местонахождения составляет до 0,1 Гц. Генераторы сигналов широко используются, такие как квадратные волны для калибровки нового зонда, управляющая трубка MOS и т. д., синусоидальные волны используется для тестирования звуковых искажений и т. д.
Доступно 14 вариантов измерения: частота, P-eak до P-eak, рабочий цикл, амплитуда, RMS, средний, период, + ширина импульса,-ширина импульса, Макс, мин, верхний, базовый, рабочий цикл.
Существует три типа триггерного режима: автоматический, нормальный и грех-гл, Автоматический триггер может обновлять форму волны в режиме реального времени без запуска, обычный триггер должен иметь триггер формы волны для обновления формы волны, и триггер sin-gle будет пробовать fr-ame формы волны и остановить автоматически после нажатия k-ey.
Через usb-кабель, карта сигнала может быть экспортирована в com-puter (до 50 за раз) для использования другими.
Поддержка масштабирования сигнала после остановки: после остановки, вы можете перетащите форму волны слева направо, чтобы найти место, которое вы заинтересованы, чтобы расширить детали наблюдения и проанализировать причину проблемы.

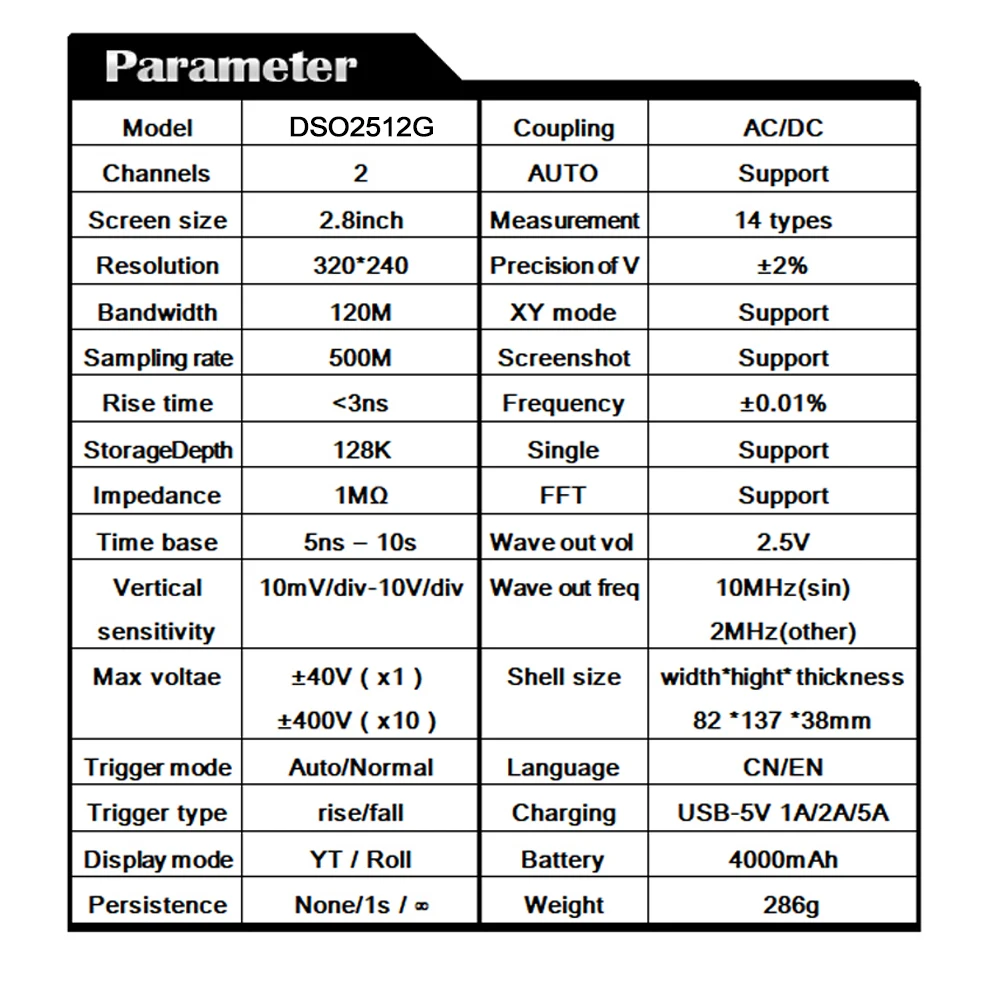

Характеристики:
Материал: АБС-пластик
Каналы: 2
Муфта: AC/DC
Точность V: ± 2%
Полоса пропускания 120 м

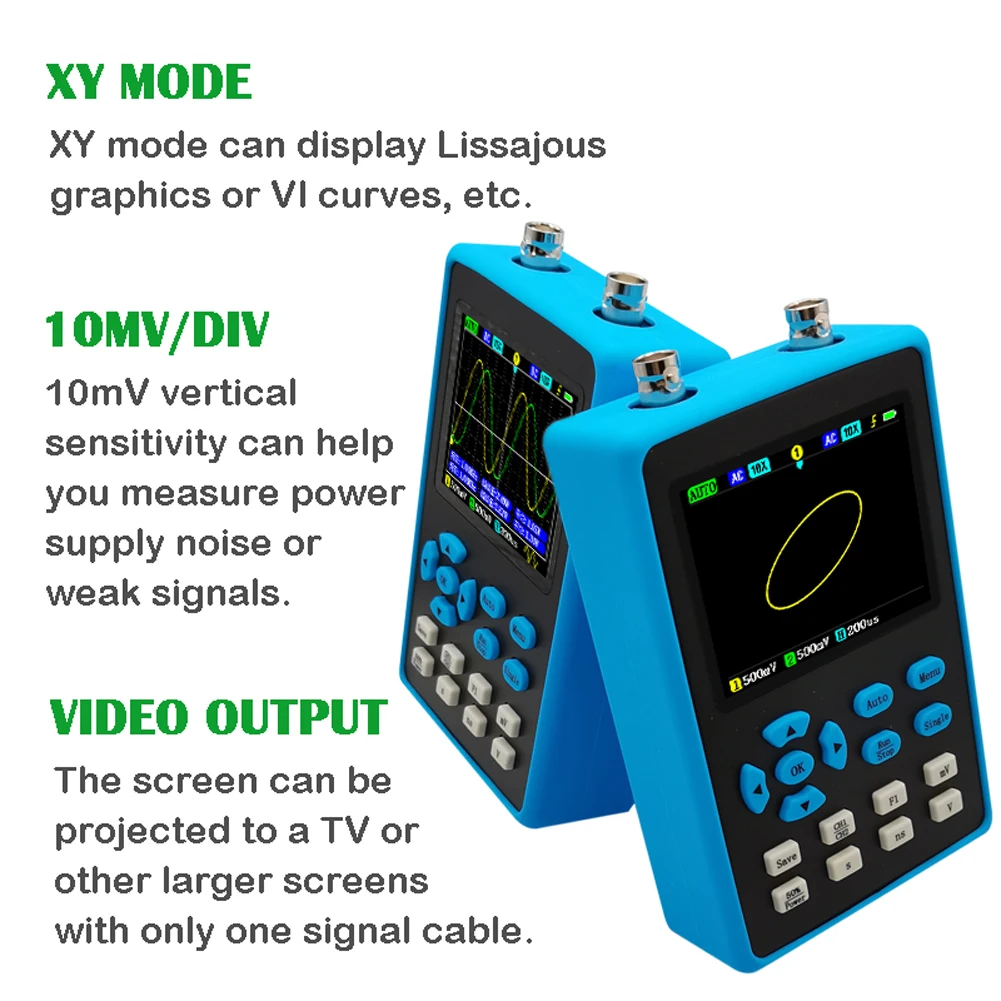

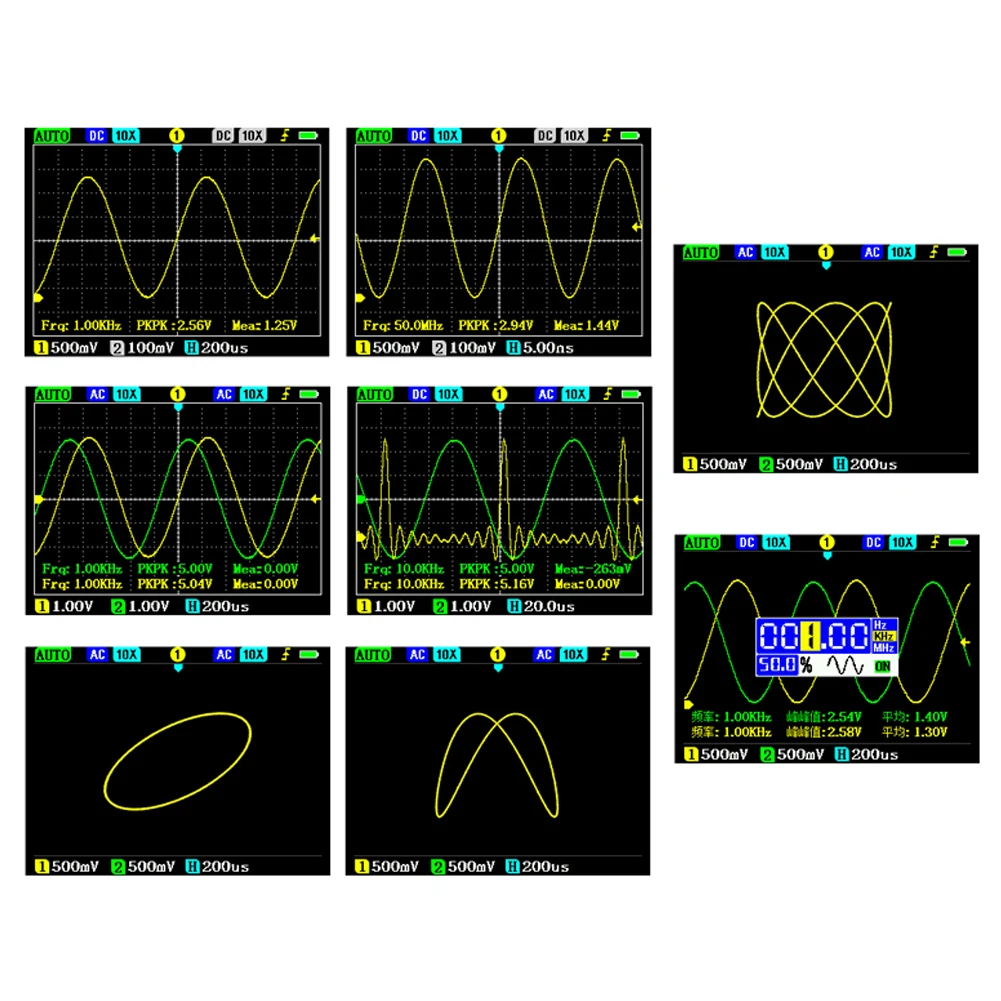

Режим XY: Поддержка
Частота дискретизации: 500 м
Скриншот: Поддержка
Время подъема: <3ns
Частота: ± 0.01%
Глубина хранения: 128 кбит
Sin-gle: Поддержка
Сопротивление: 1MΩ
FFT: Поддержка
База времени: 5ns ~ 10s
Wa-ve out amp: 2,5 V
Чувствительность вер: 10 мВ/див ~ 10 В/Див
Waves out freq: 10 МГц (sin) 2 МГц (другое)
Максимальное напряжение ± 40 В (x1), ± 400 В (x10)
Тип триггера: подъем/падение
Режим отображения: YT/Roll
Стойкость: Нет/1s /∞
Аккумулятор: 1 * литиевая батарея, 4000 мАч (в комплекте)
Размер посылка: 210*140*115 мм/8,3*5,5 * 4.5in
Вес посылка: 689 г/1,5 фунта

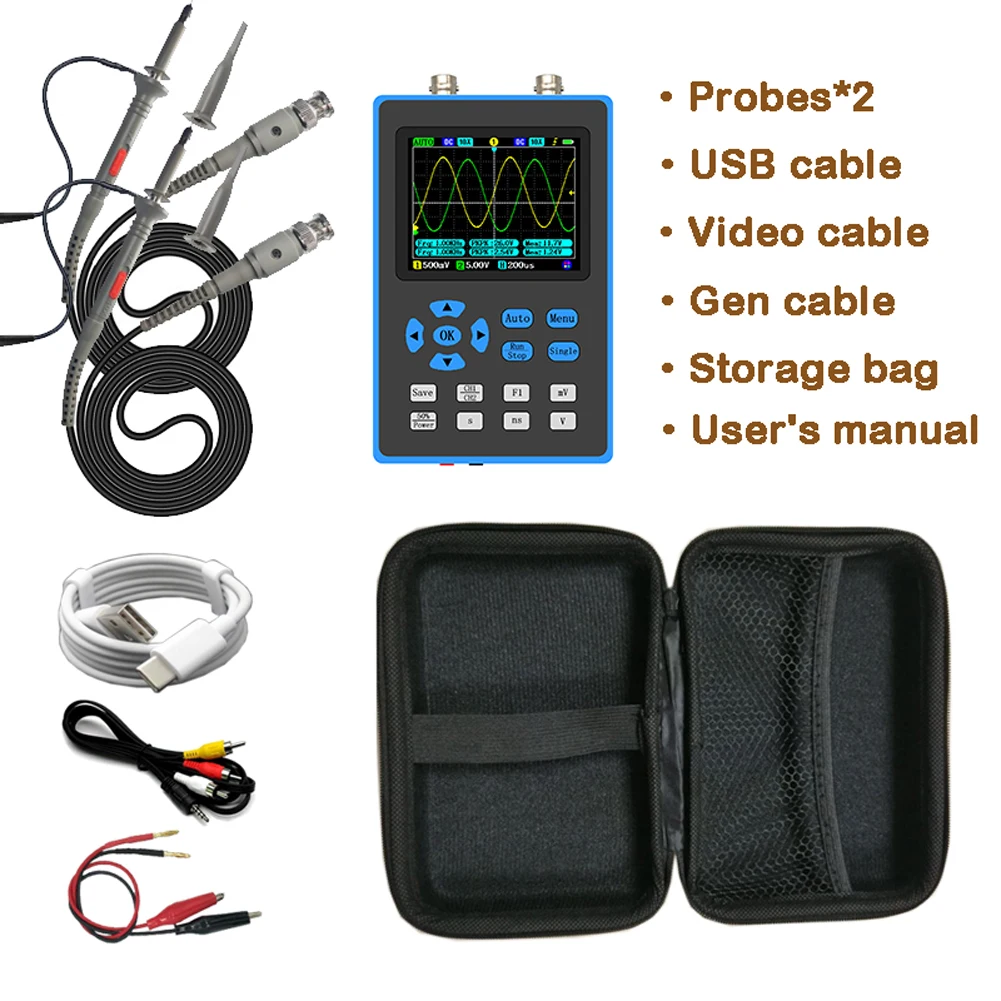

Упаковочный лист:
1 * осциллограф

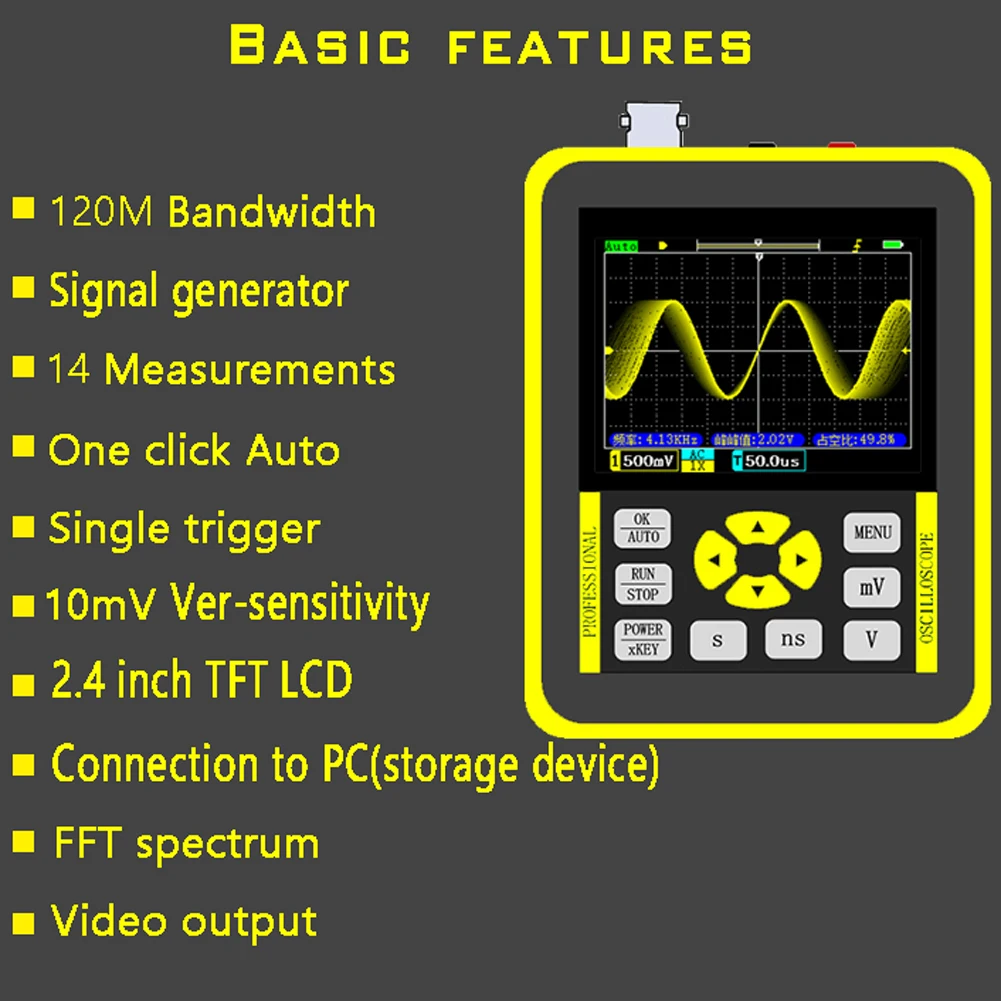

DSO1511G

Это своего рода качественный осциллограф с пропускной способностью 120 м и частотой дискретизации 500 м, более стабильный и с более высокими осадками. 14 доступных вариантов измерения, частота, пики-пики, рабочий цикл, амплитуда, RMS, средняя, период, + ширина импульса,-ширина импульса, Макс, мин, верх, основание,-Рабочий цикл. Поддержка переключателя выходного сигнала: Синусоидальная волна, квадратная волна, треугольная волна и т. д. Широкое применение на mcu отладки, ремонт автомобилей, Ремонт бытовой техники, DIY электронная конкуренция, отладка питания, инвертор и т. Д. Вы можете попробовать.

Особенности:
Разрешение:Оснащен цветным дисплеем с разрешением 320*240, с яркими цветами и высокой контрастностью, вы можете четко видеть данные.
Пропускная способность и частота выборки:С пропускной способностью 120 м и частотой дискретизации 500 м, более стабильной и с более высокими осадками.

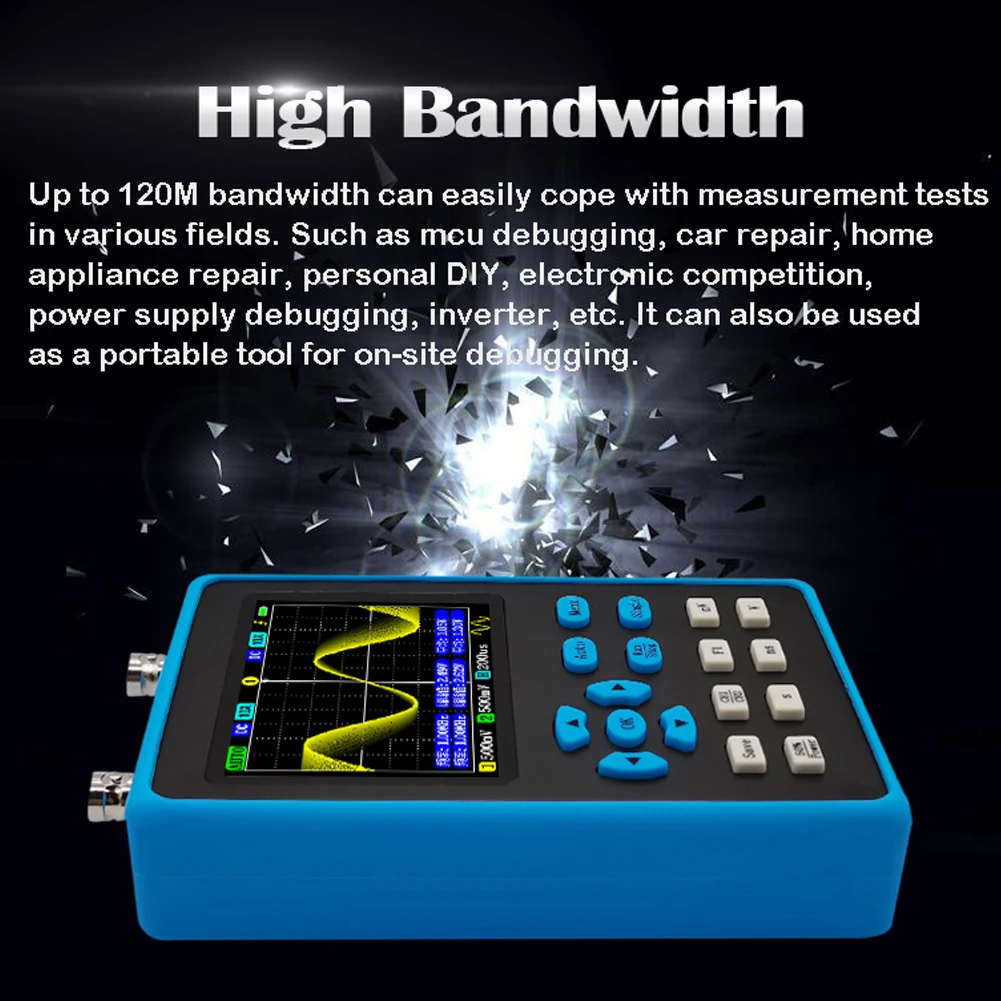

Высокая пропускная способность:Полоса пропускания до 120 м может легко справиться с измерительными тестами в различных областях.
Доступно 14 вариантов измерения:Частота, пики-пики, рабочий цикл, амплитуда, RMS, средняя, период, + ширина импульса,-ширина импульса, Макс, мин, верх, основание,-рабочий цикл.

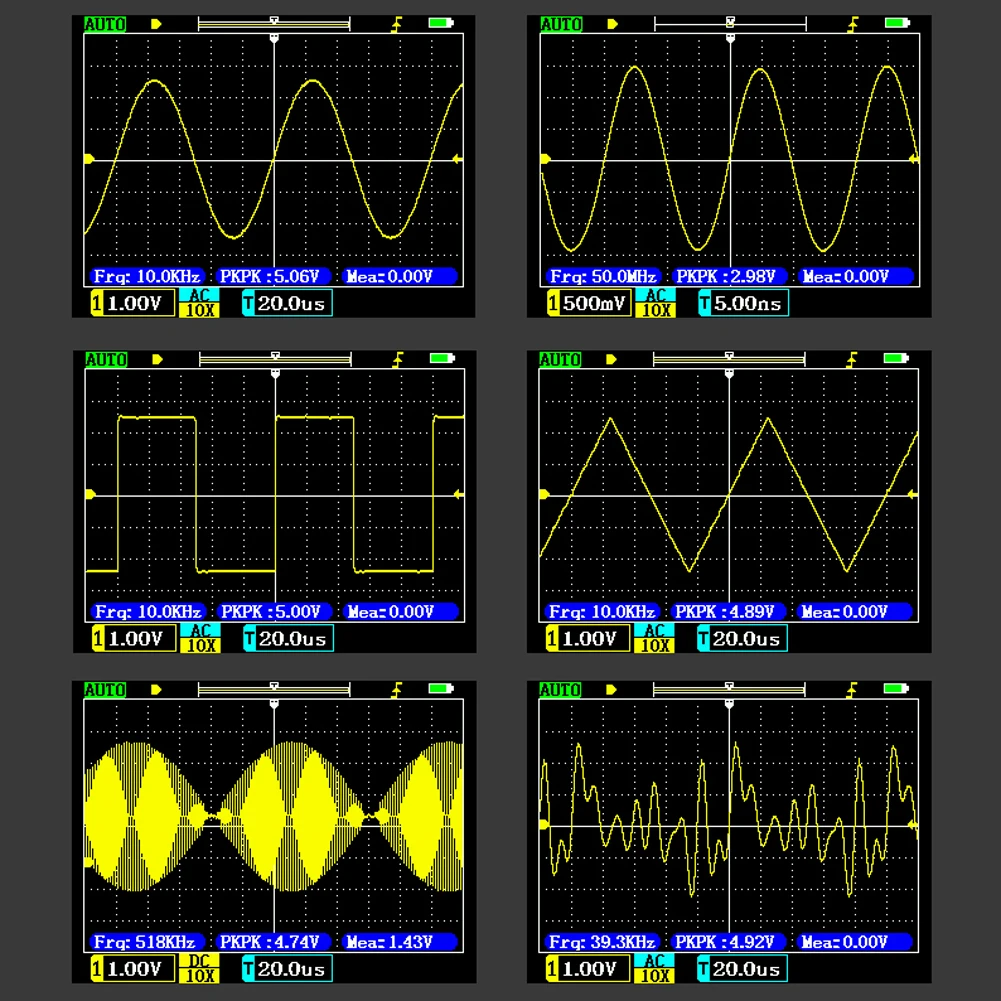

Поддержка переключателя выходного сигнала: Синусоидальная волна, квадратная волна, треугольная волна и т. д.

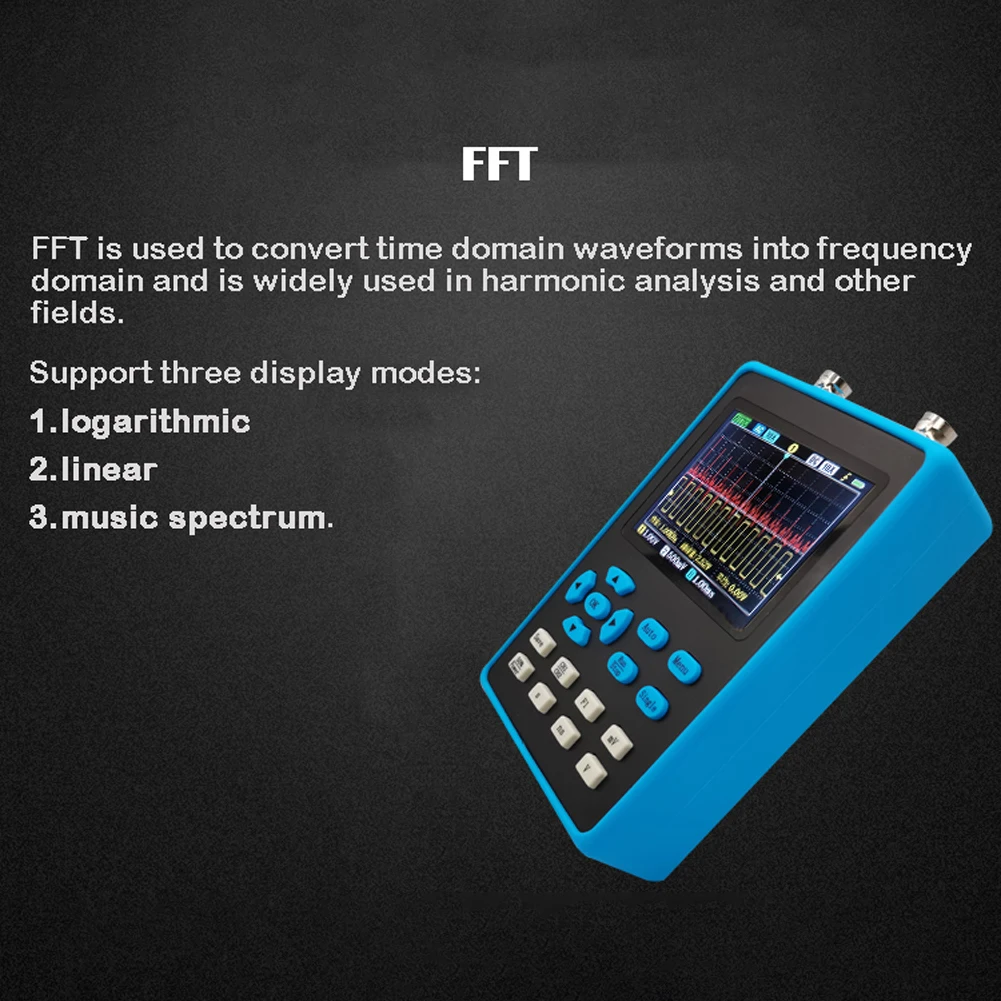

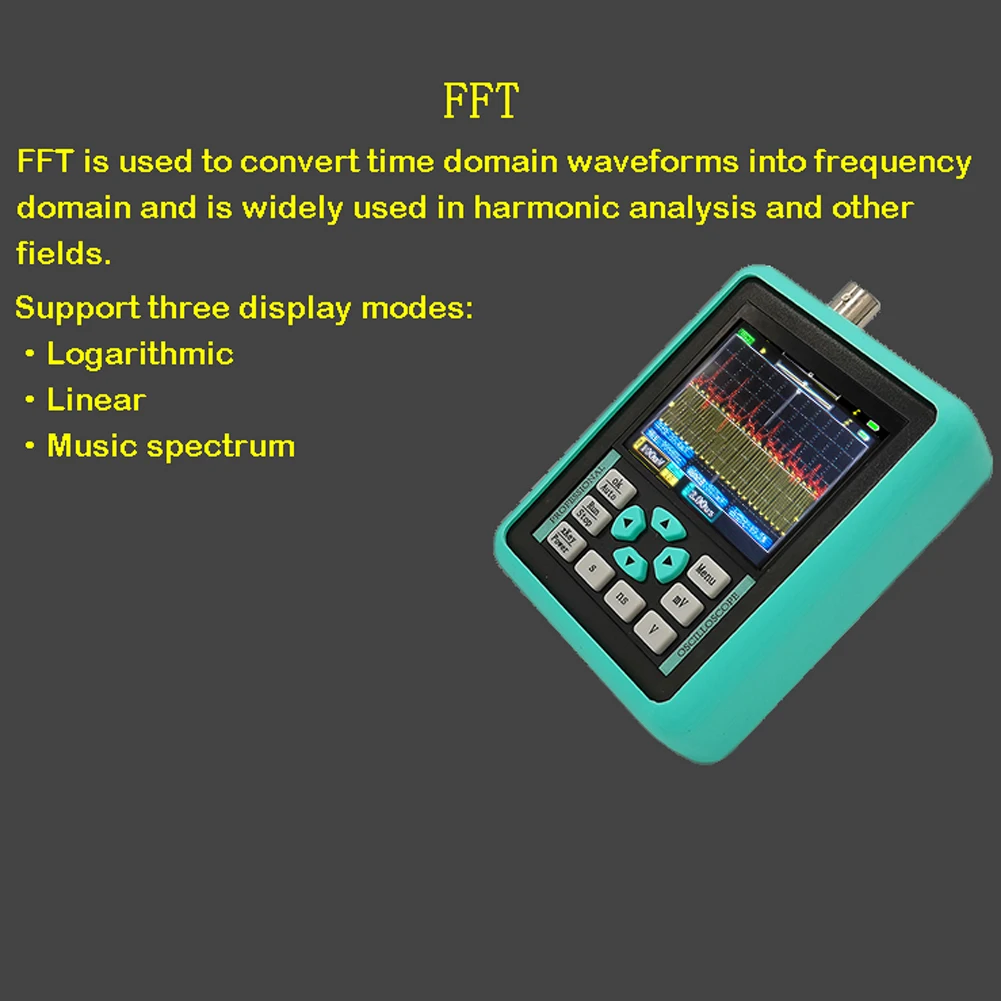

FFT:FFT используется для преобразования сигналов временной области в частотную область и широко используется в гармоническом анализа и других областях.Поддержка трех режимов отображения:Логарифмический, линейный и музыкальный спектр.

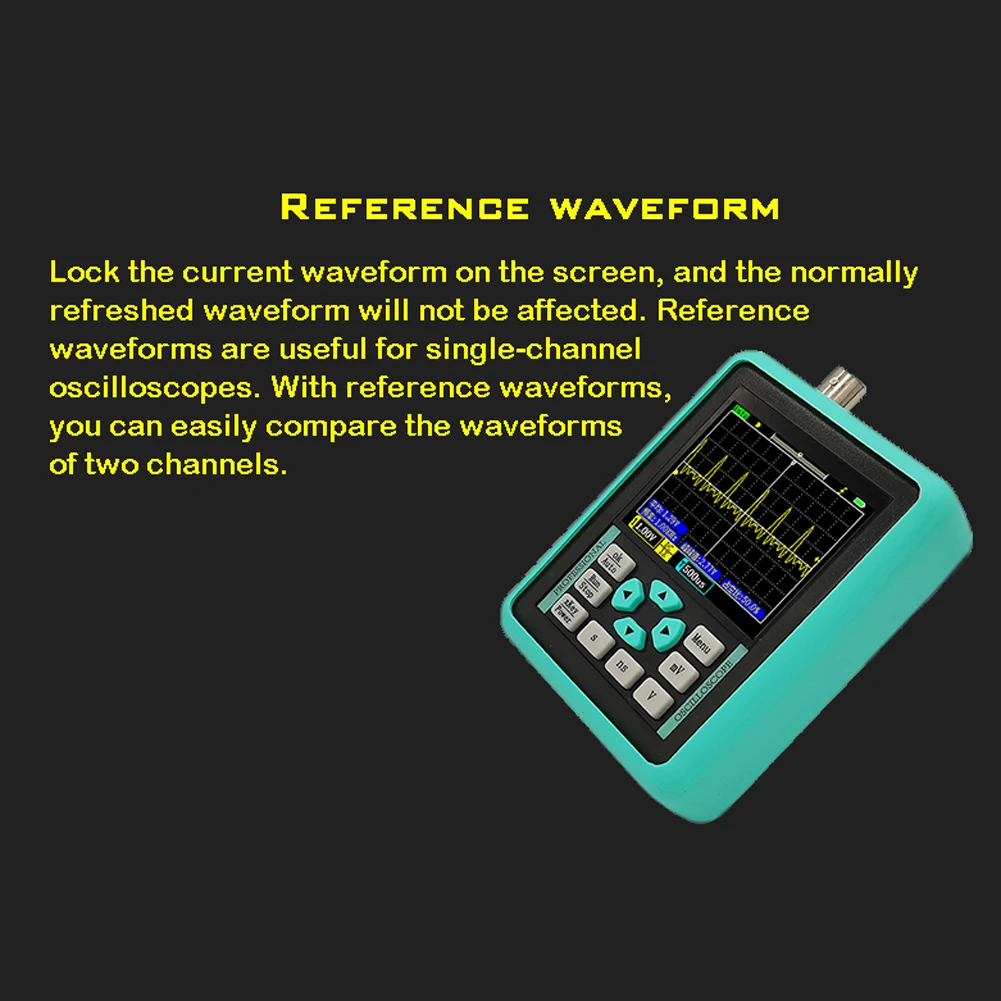

Справочная форма сигнала:Вы можете измерить форму волны, зафиксировать форму тока на экране, и нормально обновленная Форма волны не будет зависеть. Эталонные формы сигнала полезны для одноканальных осциллографов. С эталонными волноводами вы можете легко сравнить формы сигналов двух каналов.
Полный триггер:Режим Trig: автоматический/нормальный; Тип триггера: подъем/падение, уровень триггера: Руководство/Авто
Вертикальная чувствительность и время основания:Вертикальная чувствительность области варьируется от 10 мВ/див до 10 В/див (1 диапазон). Временная база осциллографа составляет от 5 до 10 с.

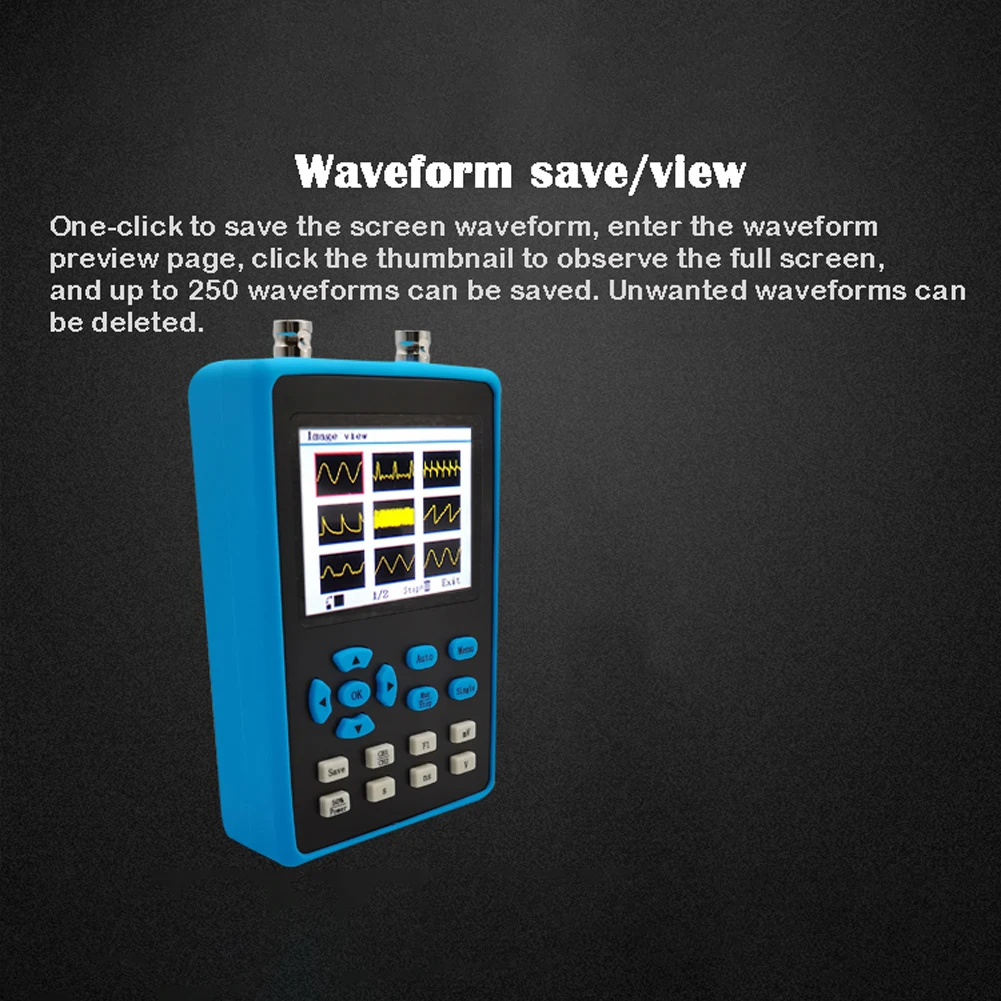

Сохранение формы волны:Один щелчок для сохранения формы сигнала экрана, а также поддержка удаления или просмотра скриншотов истории ..
Подключение к ПК:Изображения скриншота могут быть экспортированы на компьютеры через usb-соединение.
Видеовыход:3,5 мм для наушников внизу может выход AV видео Имитации Сигнала, который может быть подключен к ТВ или проектору.
Источник питания:Встроенная перезаряжаемая литиевая батарея, 3,7 V, 3000mAh большой caparity, полностью заряжено может обеспечить длительное время работы.
Компактный размер:Легкий и портативный, также может использоваться в качестве портативного инструмента для отладки на месте.
Широкое применение:Подходит для mcu отладки, ремонта автомобилей, ремонта бытовой техники, DIY электронных соревнований, отладки питания, инвертора и т. д.

Характеристики:
Название: осциллограф
Модель: DSO1511G
Цвет: желтый, зеленый(Опционально)
Батарея: 1*2,5 V, 3000 мА/ч, Батарея(В комплекте)
Каналы: 1
Экран Размер: 2,4 дюймов
Измерение: 14 типов
Разрешение: 320*240
Полоса пропускания: 120 м
Частота дискретизации: 500 м
Время подъема: <3ns
Глубина хранения: 128 кбит
Сопротивление: 1MΩ
База времени: 5ns-10s
Чувствительность вер: 10 мВ/div-10V/Див
Максимальная мощность: ± 40 В (x1); ± 400 В (x10)
Режим запуска: автоматический/нормальный
Тип триггера: подъем/падение
Режим отображения: YT/Roll
Стойкость: Нет/1s / ∞
Соединение: постоянный ток/переменный ток
Авто: Поддержка
Точность V: ± 2%
Информация: Поддержка
Скриншот: Поддержка
Один: Поддержка
FFT: Поддержка
Частота: ± 0.01%
Генератор: 0-2 МГц/2,5 V
50%: Поддержка
Язык: CN/EN
Зарядка: USB TypeC-5V 1A/2A/5A

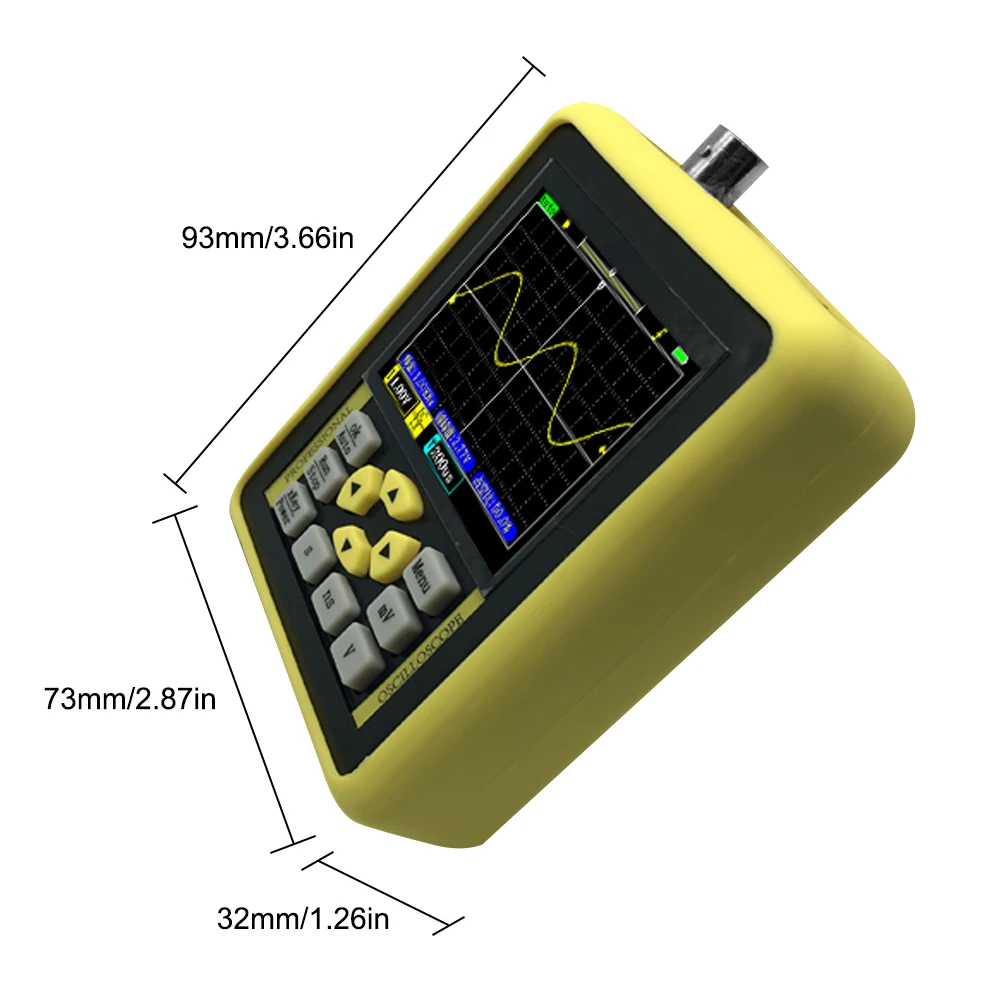

Размер изделия: 73*93*32 мм/2,87*3,66*1,26 дюйма
Вес изделия: 166 г/унция
Размер посылка: 190*100*130 мм/7,48*3,94*5,12 дюймов
Посылка Вес: 500 г/1.10lb

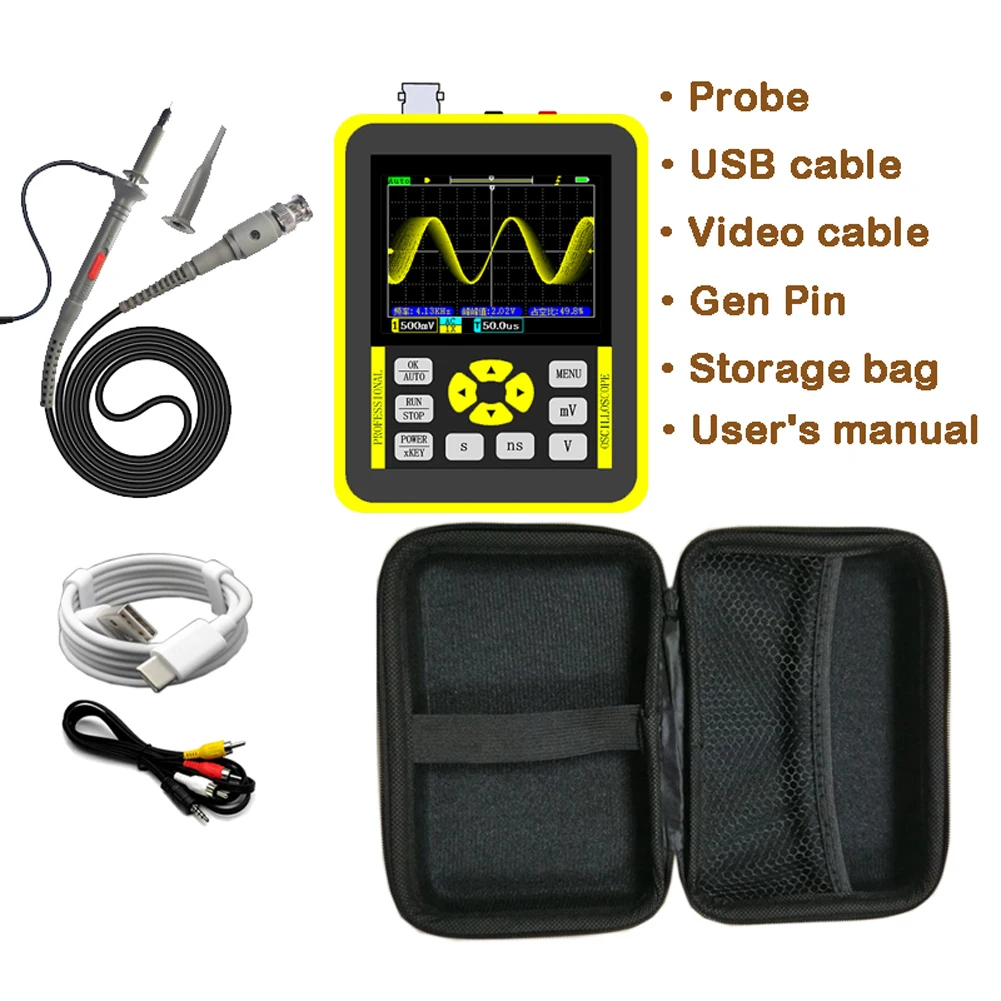

Упаковочный лист:
1 * осциллограф
