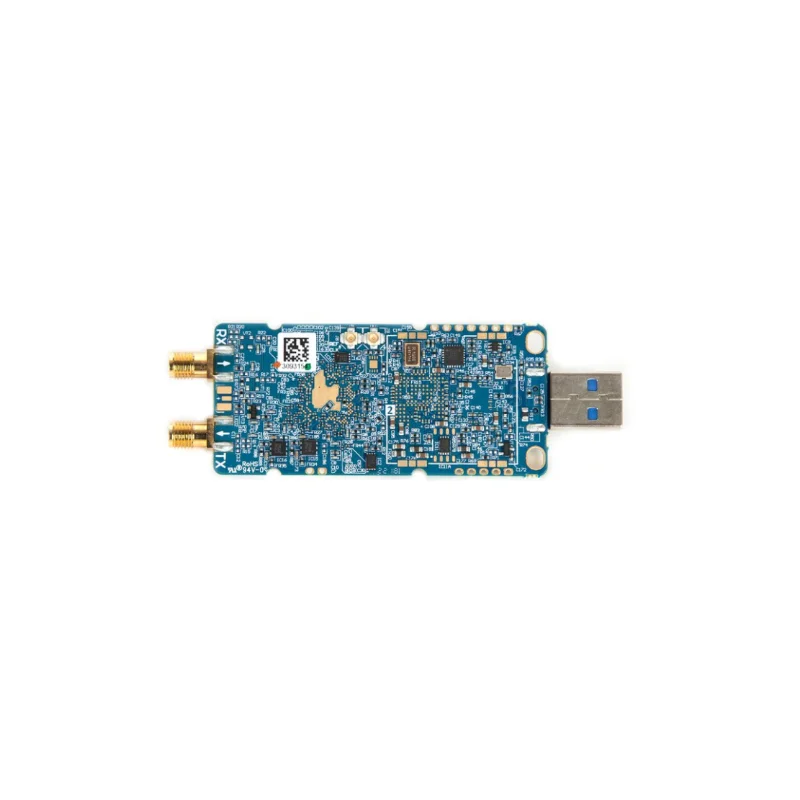

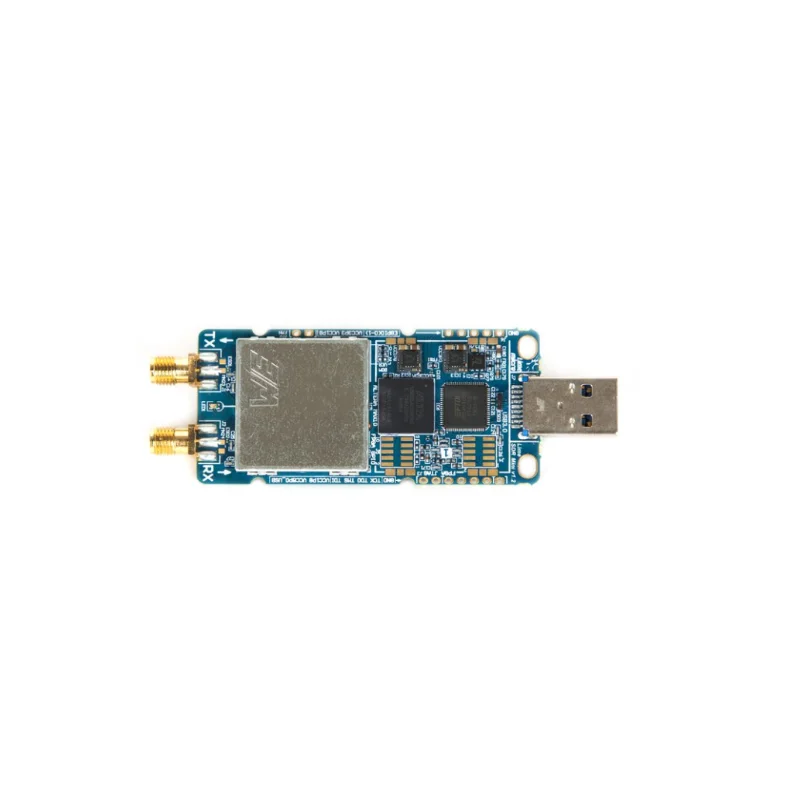

Плата разработки LimeSDR Mini представляет собой аппаратную платформу для разработки и создания прототипов высокопроизводительных и логически емких цифровых и радиочастотных конструкций, в которых используются радиочастотные приемопередатчики Altera MAX 10 FPGA и Lime Microsystems LMS7002M.

ЛаймСДР против ЛаймСДР Мини

LimeSDR и LimeSDR Mini являются членами одного семейства программно-определяемых радиостанций. Одно не может заменить другое. Скорее, они являются взаимодополняющими.

Проще говоря, LimeSDR Mini-это меньшая и менее дорогая версия Оригинальный LimeSDR. Тем не менее, он по-прежнему обладает мощностью-по своей сути LimeSDR Mini использует тот же радиоприемопередатчик LMS7002M, что и его большой брат. Mini имеет два канала вместо четырех, и, по популярному требованию, разъемы SMA вместо разъемов Micro U.FL. Ознакомьтесь с Таблица СравненияНиже для более подробной информации.

Мы уже отправили тысячи плат LimeSDR, и они Теперь доступно для покупки со склада. LimeSDR Mini построен на цепочке поставок LimeSDR, инструментах разработки и сообществе таким образом, что делает программно-определяемое радио более доступным, чем когда-либо.

Особенности & спецификации

• Радиочастотный приемопередатчик: Известковые микросистемы LMS7002M

• ПЛИС: Intel Altera MAX 10 (10M16SAU169C8G)

  • 169-контактный корпус FBGA

  • 16 К Лес

  • 549 КБ памяти M9K

  • 2368 КБ пользовательской флэш-памяти

  • 4 петли с частичной фазовой блокировкой (ФАПЧ)

  • 45 x 18x18-битные множители

  • 130 x ввод/вывод общего назначения (GPIO)

  • Единое напряжение питания

  • Функция вспышки

  • Конфигурация ПЛИС через JTAG

• Память eepram: 2x128 КБ для прошивки и данных микроконтроллера радиочастотной передачи

• Флэш память: 1x4 МБ флэш-памяти для данных

• Общие пользовательские входы/выходы:

  • 2 X двухцветный (красный + зеленый) светодиод

  • 8 пинхедеров FPGA GPIO (3,3 В)

• Подключение:

  • USB 3.0 Type-A ( Контроллер FTDI FT601)

  • 2 коаксиальных разъема RF (SMA) (каждый может переключаться между полосами высоких и низких частот)

  • Разъем U.FL для внешнего источника синхронизации

  • Заголовки GPIO ПЛИС

  • Разъем FPGA JTAG

• Система часов:

  • 30,72 МГц встроенный VCTCXO

  • Возможность настройки VCTCXO с помощью встроенного ЦАП

  • Вход внешнего тактового сигнала через разъем U.FL

• Размеры платы: 69 мм x 31,4 мм

• Вес платы: 20 грамм

Блок схема

Блок схема LimeSDR Mini

Сравнительная Таблица

Аксессуары & Опции

В дополнение к самой LimeSDR Mini мы также предлагаем несколько аксессуаров и опций.

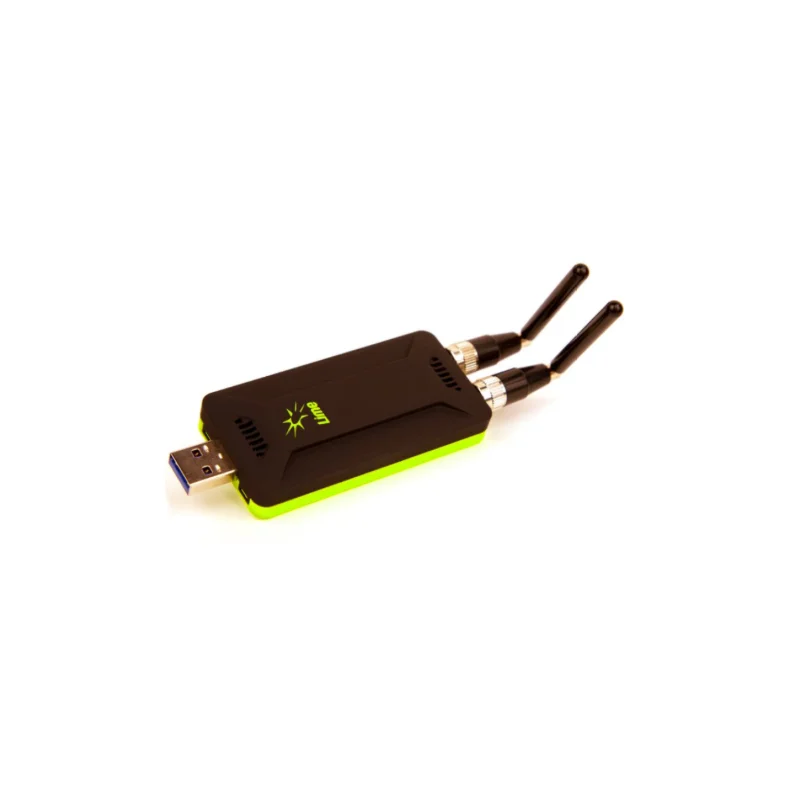

Алюминиевый мини комплект LimeSDR

Корпус

Мы разработали индивидуальный акриловый корпус, чтобы защитить ваш LimeSDR Mini и легко бросить его в карман или сумку, не беспокоясь о повреждении платы.

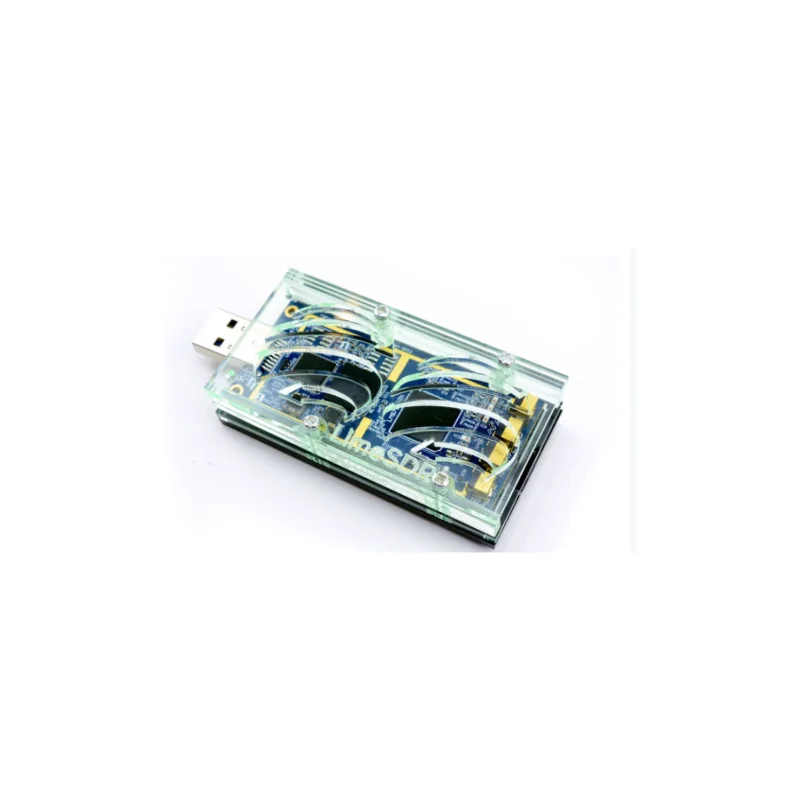

Прототип LimeSDR MIni и акриловый чехол

Антенны

Мы предлагаем всенаправленные антенны с разъемами SMA, оптимизированные для диапазонов частот 800-960 МГц, 1710-2170 МГц и 2400-2700 МГц. Это те же самые антенны, которые используются с Полноразмерным LimeSDR.

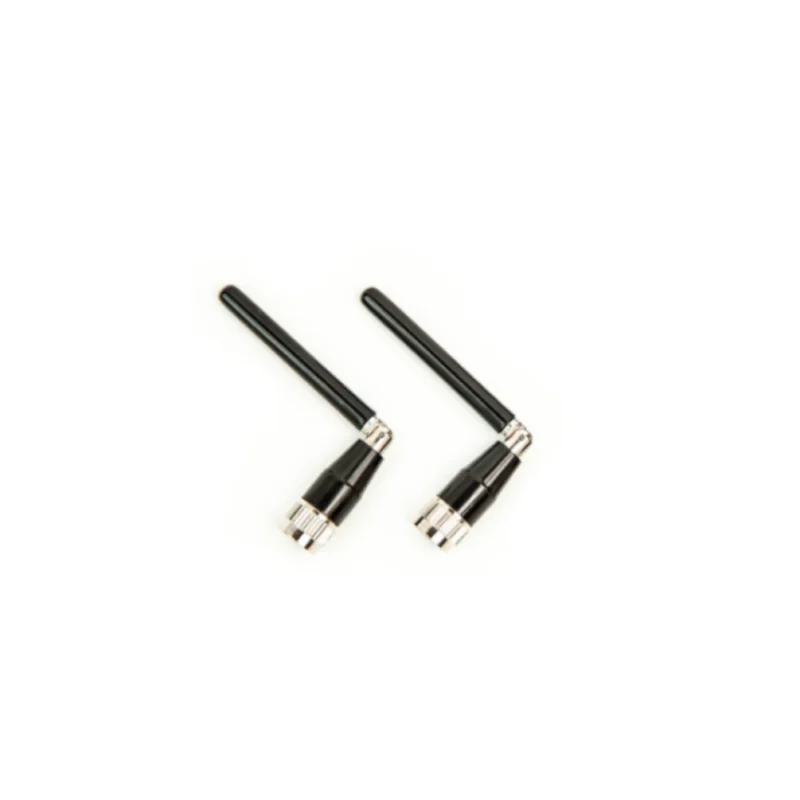

Мини антенны LimeSDR с разъемами SMA

Роща Стартовый Набор

Мы сотрудничаем с Студия SeeedРазработать новый недорогой комплект, основанный на LimeSDR Mini, платформе Grove и Raspberry Pi, которые вместе предоставляют все необходимое для начала изучения основ SDR и разработки приложений IoT.

В комплект Grove Starter входит GrovePi + и набор невероятно полезных датчиков и выходов Grove, многие из которых поддерживаются Расширение царапин. При сочетании с Наше расширение ScratchRadio, Это позволит создавать простые и забавные приложения, которые интегрируют возможности SDR и периферийный ввод/вывод.

Стартовый комплект Grove НЕ включает LimeSDR Mini, антенны, Raspberry Pi, блок питания и карту microSD.

Конечно, использование не ограничивается Scratch и образовательной средой, и мы также соберем примеры, которые продемонстрируют, как комплект может быть использован для разработки приложений, которые интегрируются с существующими готовыми системами, такими как беспроводные термостаты и пульты дистанционного управления.

Содержимое комплекта

• 1 х Акриловая опорная пластина

• 1 х короткое расширение USB

• 1 х GrovePi +

• 1 х Гроув-ультразвуковой рейнджер

• 1 х роща-датчик температуры и Хуми

• 1 х роща-датчик температуры

• 1 х роща-датчик угла поворота

• 1 х пуговица-роща

• 1 х Датчик Grove - Light Sensor V1.2

• 1 цифровой акселерометр Grove - 3-Axis (± 1,5 г)

• 1 х роща-реле

• 1 х Grove-звуковой датчик

• 1 х роща-ЖК-подсветка RGB

• 1 х роща-зуммер

• 1 х роща-красный светодиод

• 1 х Grove - LED Bar 2,0

• 1 х Датчик Grove - Touch

• 1 x датчик вибрации Grove - Piezo

Свободный & открытый источник

Как и оригинальный LimeSDR, LimeSDR Mini является Бесплатный и открытый исходный кодПроект, сделанный в сотрудничестве с Мириад-РФПроект. В ближайшее время мы выпустим код, прошивку, схемы, компоновку и связанные с ними файлы проекта.

Лаймсюит

LimeSDR Mini использует то же программное обеспечение на стороне хоста, называемое LimeSuite, что и полноразмерный LimeSDR. LimeSuite является полностью открытым исходным кодом и поддерживает множество программно-определяемых радиостанций. Вы можете узнать больше о LimeSuite на его Репозиторий GitHubИ Страница проекта Myriad-RF.

Быстрое ядро Ubuntu

Большая часть экосистемы LimeSDR-это Магазин приложений Snappy Ubuntu CoreРазрабатывается совместно с Canonical и сообществом LimeSDR. Поскольку LimeSDR и LimeSDR Mini используют одни и те же драйверы и API, снимки, разработанные для одного, должны одинаково хорошо работать для другого, если они соответствуют операционной спецификации.

Поддержка & Документация

Если у вас есть вопросы о заказе, оплате или доставке, пожалуйста, обратитесь к Руководство по снабжению толпы.

Если у вас есть технический вопрос о работе LimeSDR Mini или любого из его приложений, пожалуйста, задайте свой вопрос на Форум Мириад-РФ.
