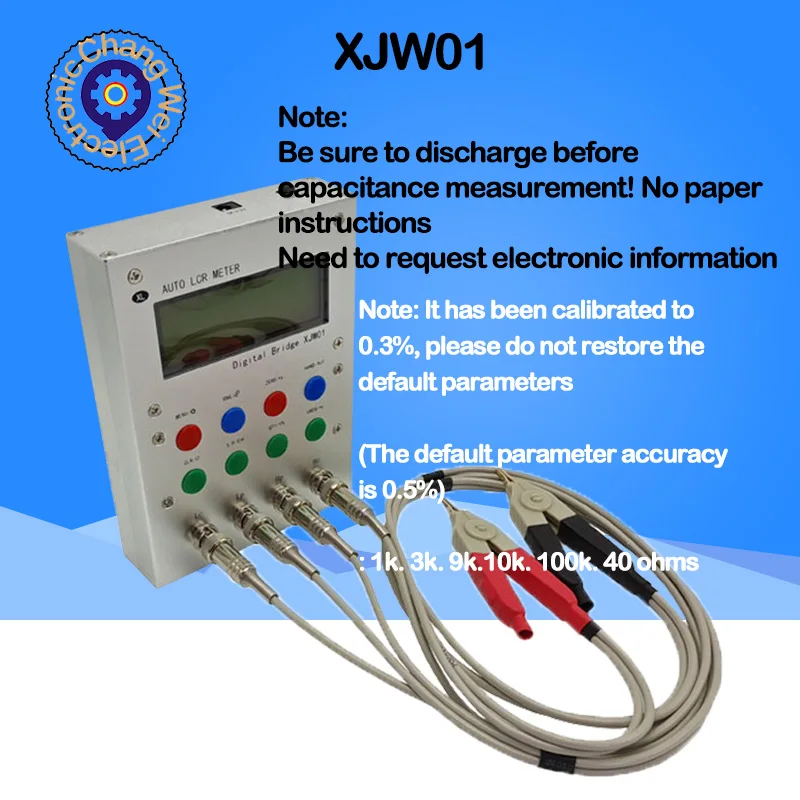

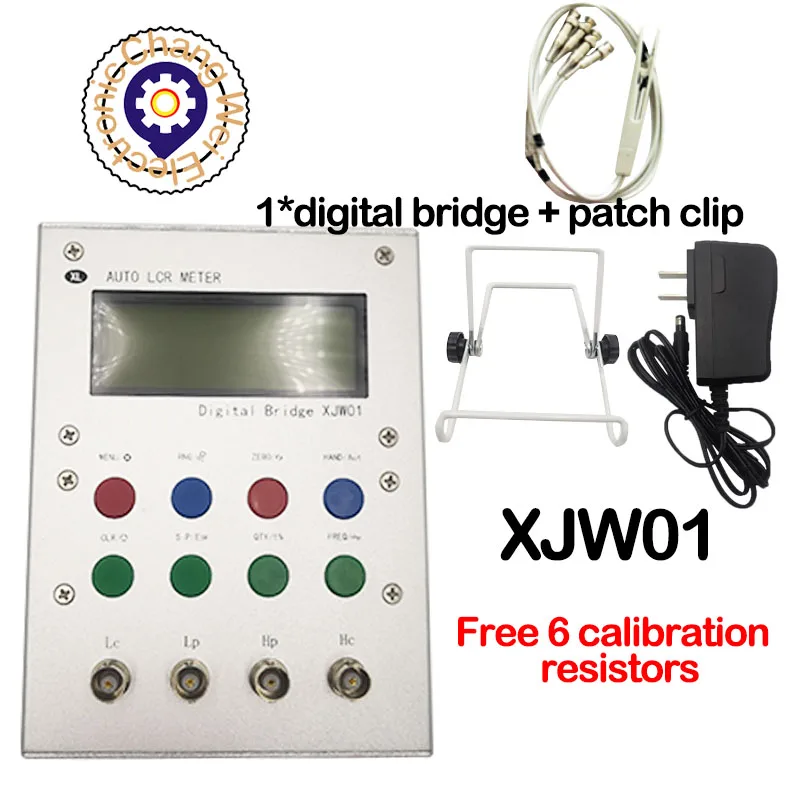

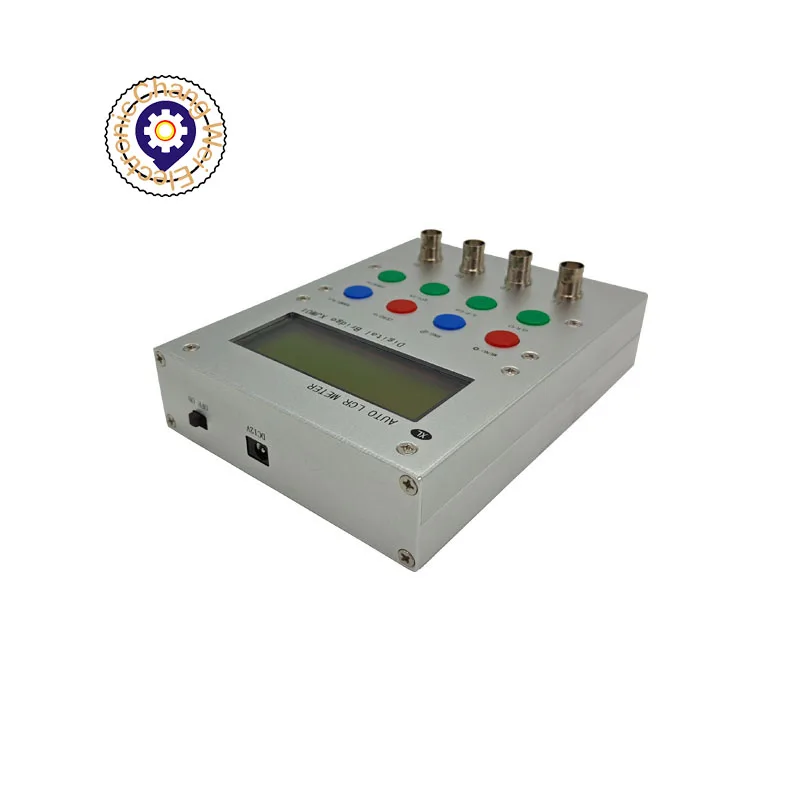

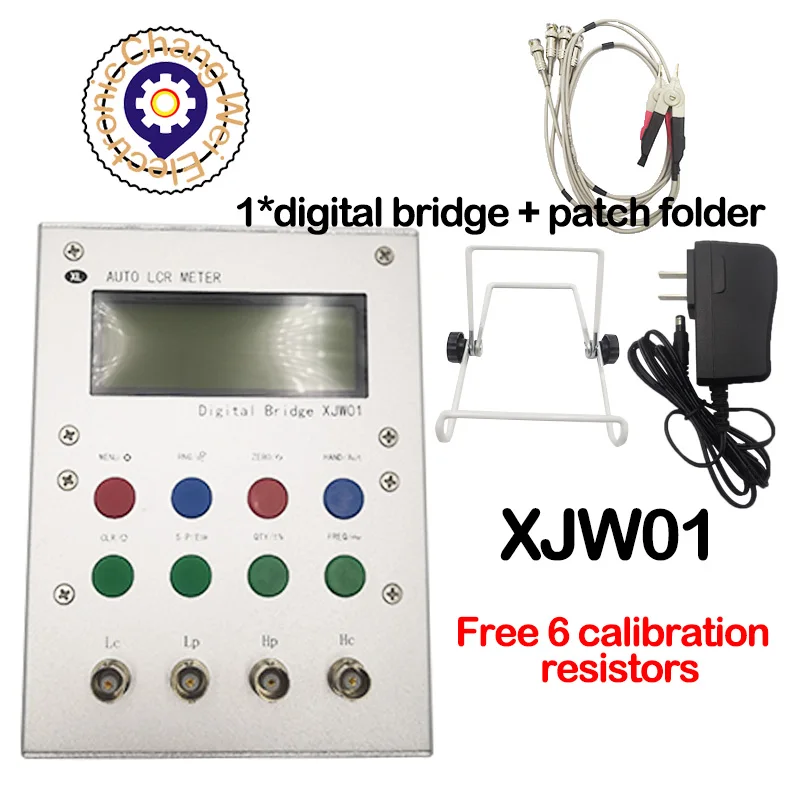

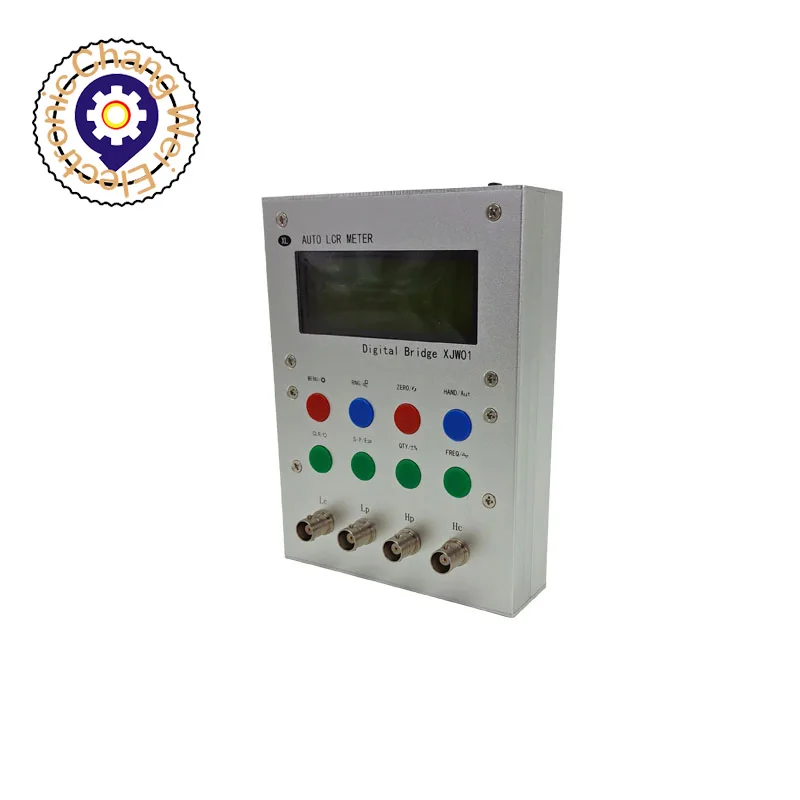

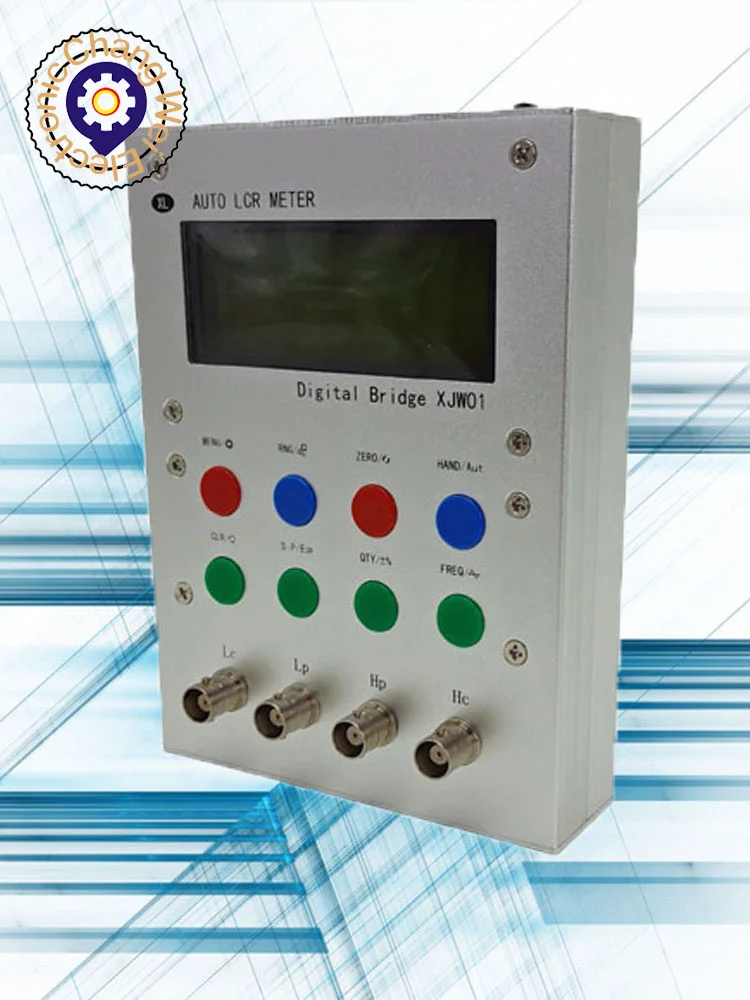

Цифровой мостовой тестер XJW01 0.3% LCR сопротивления индуктивности емкости испытание

Цифровой мостовой тестер XJW01 0.3% LCR сопротивления индуктивности емкости испытание

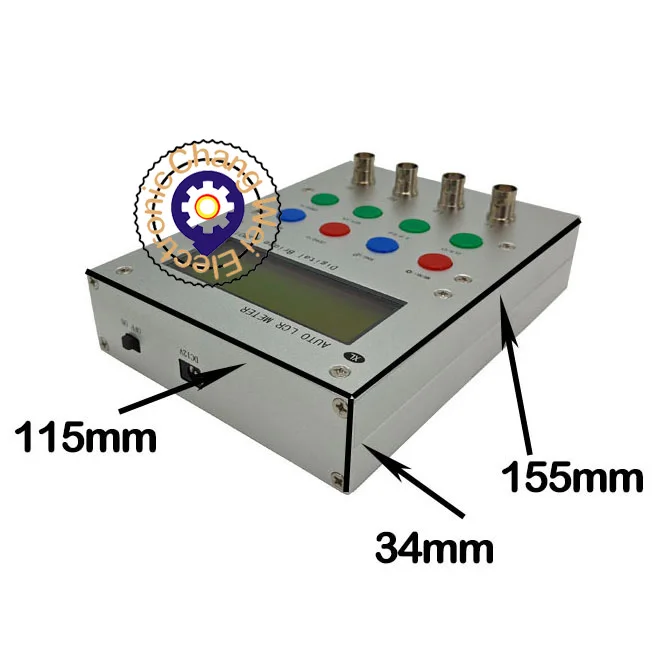

Размер:

XJW01 DIY цифровой электрический мост Инструкция:

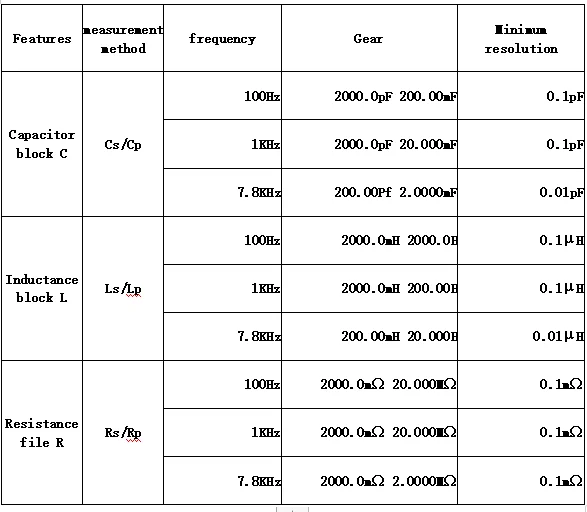

Диапазон L 0.05uh -- 2000h R 0,1 миллиом -- 20 трлн C 1p-200,000 microfarad

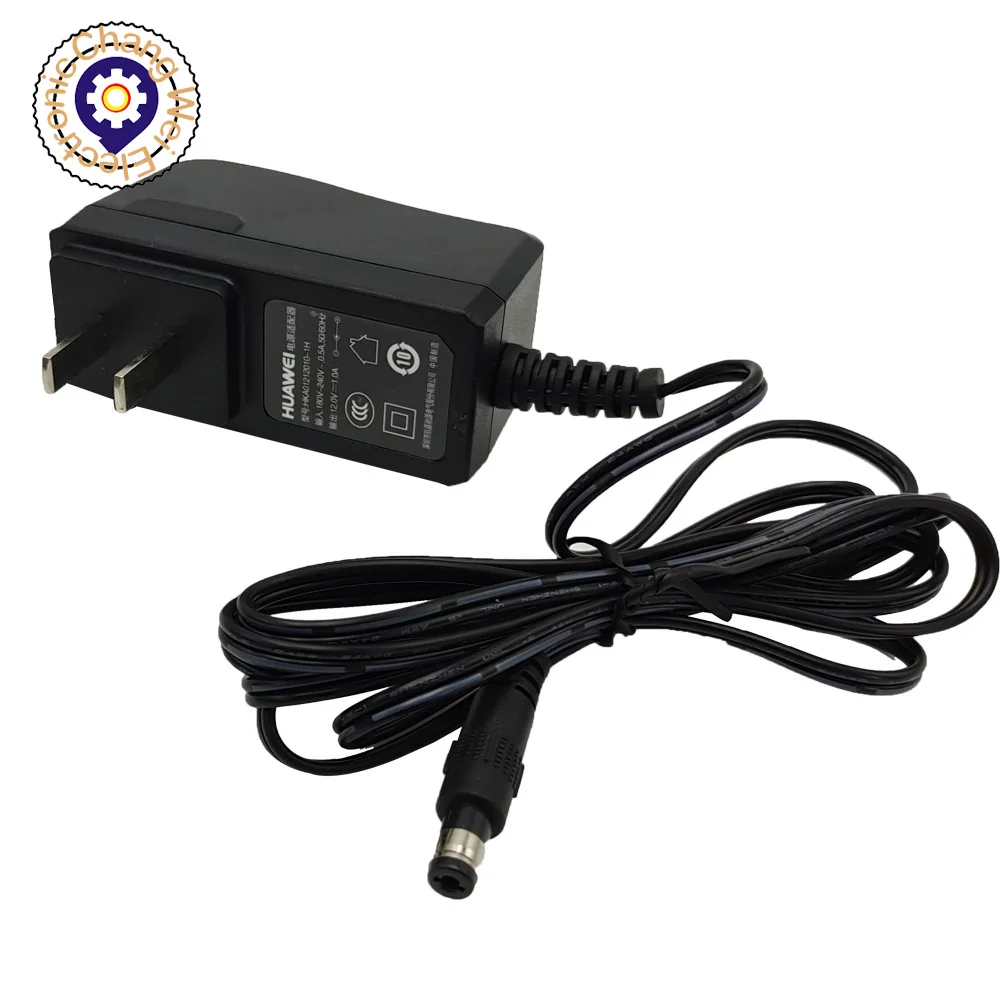

Этот мост использует адаптер питания 12V1A,

Примечание: Если вы используете батареи: (подключение трех 1860 батареи в серии Li-Ion 0,3 в перепада напряжения диода и 10 ток Ома резистор ограничения, а также 0,5 амперметр переменного тока предохранителя. Предотвращает сгорание чипа источника питания, когда ток утечки слишком велик в момент выключателя)

HC HP-это группа, соединенная с красным зажимом. LC LP-это группа, соединенная с черным зажимом, что означает, что тест переменного тока не проводит различия между положительным и отрицательным

Не измеряйте заряженные компоненты перед тестированием конденсатора. Обязательно разрядите конденсатор

Пожалуйста, не подключайте чехол к земле и не прикасайтесь к другим заряженным предметам!

Включите питание и включите переключатель.

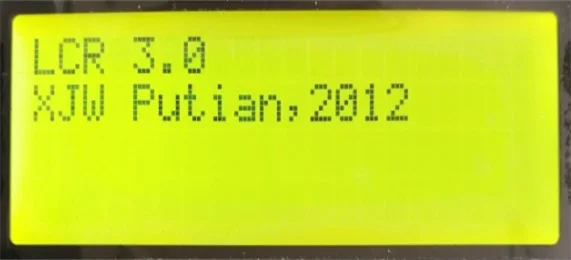

На первом экране отображается авторская информация о цифровом мосте LCR

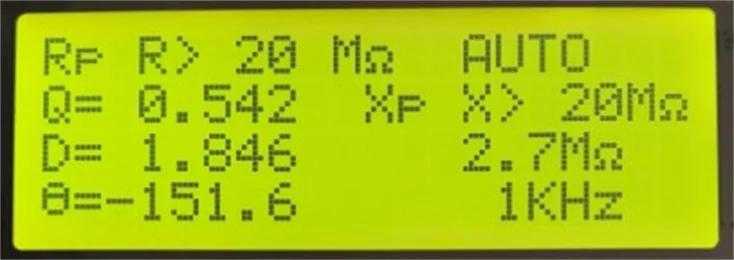

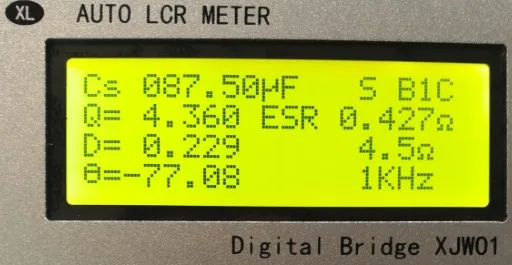

Затем введите рабочее состояние: 2004 показывает экран:

Особенности цифрового моста DIY LCR:

⑴ Основной дисплей 1999,9 подсчета, вторичный дисплей 999,9 подсчета

⑵ Измерения частоты: 100 Гц/1 кГц/7,8 кГц

⑶ Диапазон измерения напряжения: 0,2 Vrms

Output Выходное сопротивление: 40 Ом

⑸ Основная точность: 0.3%

⑹ LCR автоматическое распознавание/ручное измерение

Compensation компенсация калибровки открытого замыкания/короткого замыкания

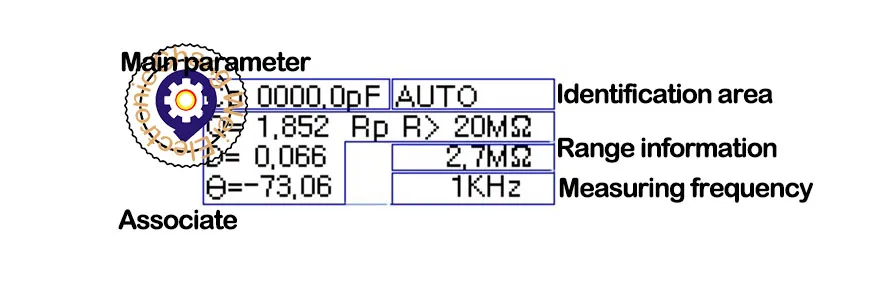

Отображение основных параметров:

Cp: конденсатор параллельного режима

Cs: режим серии конденсаторов

Lp: индуктор параллельного режима

Ls: режим серии индукторов

Rp: параллельный режим сопротивления

Rs: режим серии сопротивления

Xs: эквивалентная серия

Первый параметр дисплея:

В: фактор качества

D: коэффициент потери

Θ: угол сдвига фаз

Rp: эквивалентное параллельное сопротивление

ESR: эквивалентное сопротивление серии

Xp: эквивалентный параллельный коэффициент

Вспомогательный Диапазон отображения параметров:

В: 0,000-999,0

D: 0,000-9,999

Θ:-179,0-+ 179,0

1. После подключения тестового зажима сначала очистите его. Чистая открытая/короткая цепь.

В автоматическом режиме измерения,

Нажмите кнопку «ZERO (C)» для выполнения 1 кГц 7,8 кГц 100 Гц развертки частоты раскройки цепи

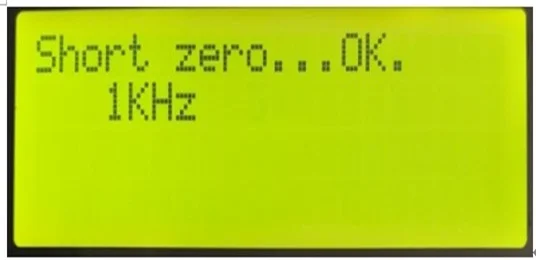

Тестовые зажимы скреплены вместе для короткого замыкания. Нажмите клавишу ZERO (C), чтобы очистить от короткого замыкания

В будущем короткое замыкание, очевидно, не нулевое при запуске, и оно может быть очищено от короткого замыкания и открытого замыкания.

Кроме того, он должен быть очищен при смене различных тестовых приборов

2. Если вы нажимаете ручную клавишу (L), чтобы переключиться в ручной режим,

Три частоты должны быть вручную очищены нулевым (c) для каждой открытой цепи и короткого замыкания.

3. После очистки, сначала Измерьте 6 резисторов, если точно, мост является нормальным.

(40 евро 1K 3K 9K 10K 100K)

4. Измерение внутреннего сопротивления батареи: Используйте профиль сопротивления для измерения и используйте 1 мкФ-5uF Cbb конденсатор с выдерживающим напряжением 400-630 в серии для тестирования. Этот тип конденсатора имеет низкое esr и высокое напряжение, которое безопасно для использования.

Сначала Измерьте esr1 Конденсатор cbb, а затем Измерьте общий esr2 в серии, эквивалентное внутреннее сопротивление батареи esr2-esr1

Примечание: Измеренные цифры будут отклоняться, как правило, только качественные, а не количественные. Если веревка высокого качества высокого давления CBB

Эксплуатация:

1. Автоматическое измерение

Когда инструмент включен, состояние по умолчанию (Авто)

Автоматическое распознавание режима компонентов,

Диапазон автоматически переключается, а частота измерений по умолчанию-1 кГц.

В автоматическом режиме прибор автоматически распознает характеристики импеданса измеренного объекта,

Основные параметры L, C или R выбираются автоматически, а серии и параллельные режимы очень подходят.

В автоматическом режиме измерения параллельный метод серии зависит от импеданса измеренного объекта

,

Когда сопротивление высокое (>10 кОм), выберите параллельный режим, когда Сопротивление низкое (<10 кОм), выберите режим серии.

2. Параметры измерения в режиме L/C/R

Выбор основных параметров, автоматическое включение по умолчанию, нажмите кнопку «Mode C-L-R» (X)

Параметры выбираются в свою очередь как «Авто → AUTO-C → AUTO-L → AUTO-R → Авто»

Режим серии «ESR» и параллельный режим «RP». Xs/Xp активируется только тогда, когда основной параметр R (сопротивление).

3. Чтобы выбрать режим последовательного и параллельного измерения, нажмите кнопку «s.p/esr (R)» в соответствующем режиме основных параметров,

Параметры выбираются в свою очередь как «AUTO- → P → S → AUTO-».

4. Измеряя частоту, этот мост обеспечивает 3 Частоты тестовых точек: 100 Гц/1 кГц/7,8 кГц

Частота включения питания по умолчанию составляет 1 кГц, нажмите кнопку «FREQ» (F)

Вы можете выбрать различные частоты точек касания для того чтобы измерить "1 кГц → 7,8 кГц → 100 Гц → 1 кГц".

5. Компенсация калибровки открытия/короткого замыкания, нажмите кнопку "ZERO (C)", когда измерительный зажим открыт или коротко замыкается

Возможна компенсация калибровки разомкнутой цепи/короткого замыкания.

(Когда измерительный зажим открывается, нажмите кнопку «return to zero (C)», чтобы очистить частоту развертки от цепи до нуля. Тестовый зажим короткое замыкание и нажмите клавишу C для выполнения короткого замыкания)

6. В ручном режиме нажмите кнопку "HAND(L)" в любом режиме измерения

Вы можете войти в этот режим (ручной режим), выйти из ручного режима и нажать кнопку «HAND (L)».

В этом состоянии доступна клавиша «Range (RNG)», а диапазон переключения-«40R → 1K → 10K → 100K → 40R».

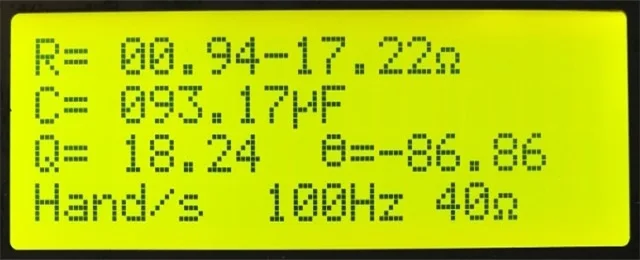

Отображается следующее содержимое:

Идентификация параллельной серии, сопротивление-reactance

Емкость (индуктивность) измеренное значение,

Q значение

Идентификация ручного режима, частота измерения, основной диапазон,

6. В ручном режиме нажмите кнопку "HAND(L)" в любом режиме измерения

Вы можете войти в этот режим (ручной режим), выйти из ручного режима и нажать кнопку «HAND (L)».

В этом состоянии доступна клавиша «Range (RNG)», а диапазон переключения-«40R → 1K → 10K → 100K → 40R».

Отображается следующее содержимое:

Идентификация параллельной серии, сопротивление-reactance

Емкость (индуктивность) измеренное значение,

Q значение

Идентификация ручного режима, частота измерения, основной диапазон,

7. Относительное измерение в режиме измерения, нажмите кнопку «Кол-во параметров» (Q), без звукового сигнала.

Текущее значение измерения будет записано и введено в режим относительного измерения, нажмите кнопку «parameter (Q) QTY» снова,

Или Переключение режима и т. д., будет выходить из относительного измерения.

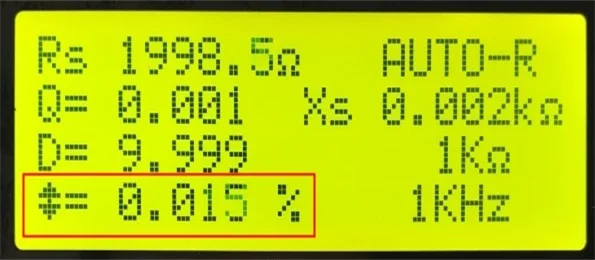

В режиме относительного измерения параметр assistant отображает относительную погрешность измеренного объекта в записанном значении, а метод отображения-процент.

Диапазон: -99.9% ~ + 99.9%

Реальная схема испытаний электрического моста:

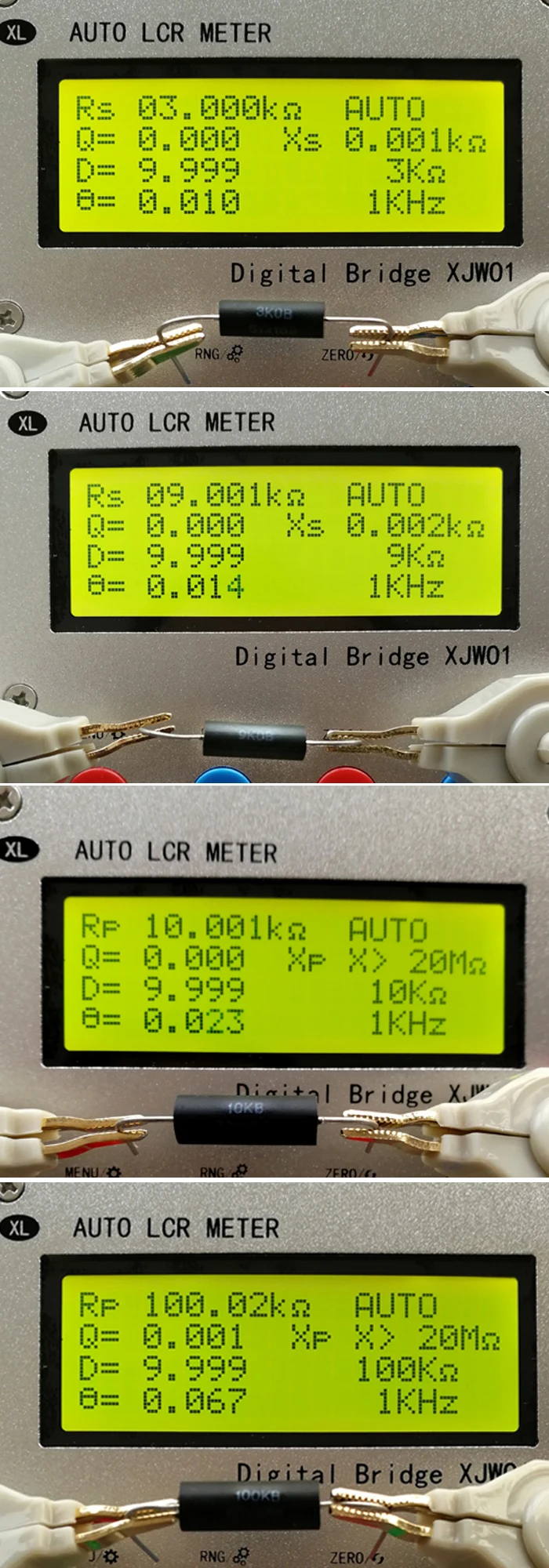

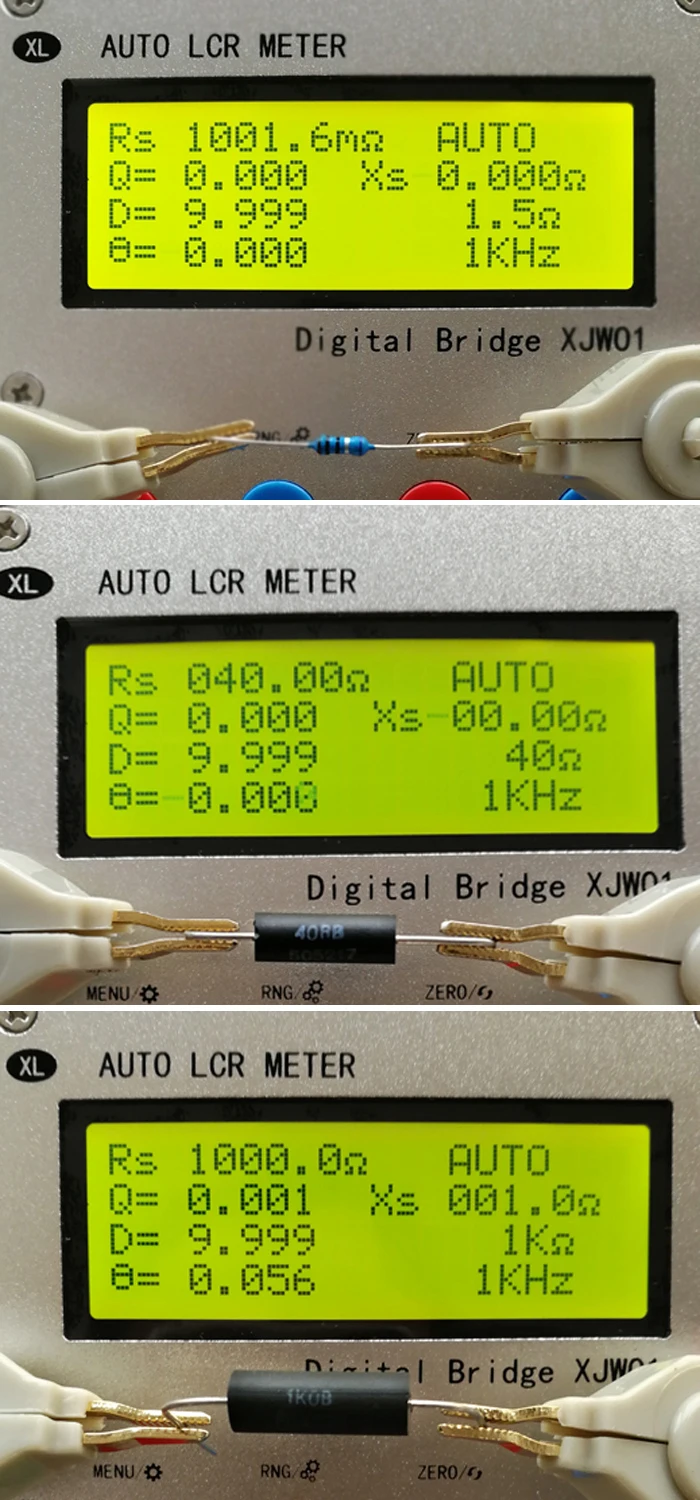

Сопротивление Тестовая карта (других полимеров обладают высокой 0.1% точность 0,25 Вт синий, как показано на первом изображении ниже)

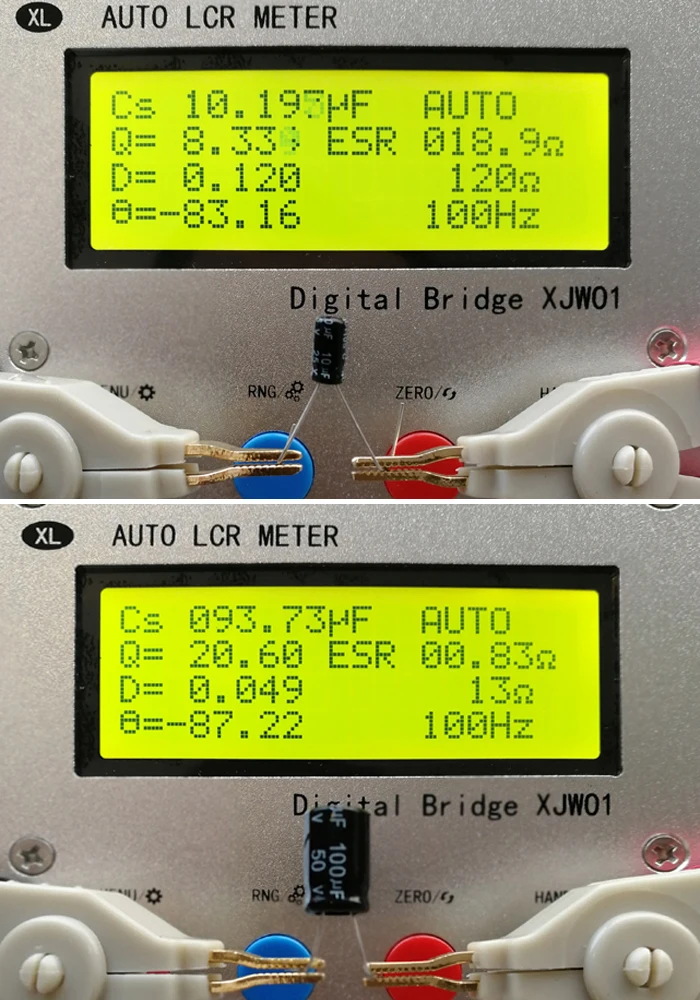

Таблица испытаний емкости выглядит следующим образом:

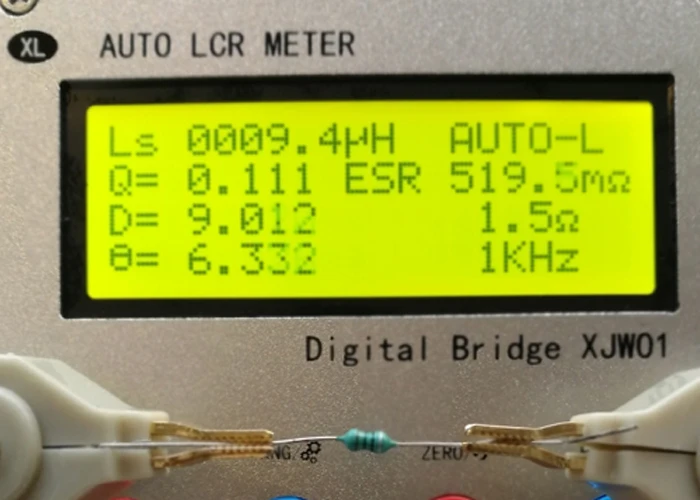

Таблица испытаний на индуктивность выглядит следующим образом:
