Бесплатная доставка Новый LC-100A цифровой измеритель L/C индуктивность емкость Тестер Диапазон 0.01pF до 10 мкФ ЖК-дисплей электронные инструменты

Особенности:

Описание товара

LC100-A Тип-это полнофункциональное устройство с добавленной 1 мкФ-100mF электролитический конденсатор Функция проверки, в дополнение к трём основным режимам (для всех режимов проверки работает Автопереключение пределов измерений автоматическим переключением.

Этот продукт имеет абсолютное преимущество в небольшой стоимости тестирования в отношении продаж готовой продукции на рынке инструмент для измерения емкости и индуктивности (например, серии 6243)-это точность и минимальное разрешение, И гибкая онлайн-калибровка всегда может поддерживать точность измерений. Инструмент не использует никакой регулировки потенциометра, калибровочные параметры полностью сохранены в микроконтроллере, внутренняя вспышка не теряется, чем методы калибровки потенциометра для точности.

LC100-A основные технические индикаторы:

• Точность измерения: 1%

• Диапазон измерения емкости: 0.01pF-10 мкФ

• Минимальное разрешение: 0.01pF

• Диапазон индуктивности: 0.001uH-100mH

• Минимальное разрешение: 0.001uH

• Большой диапазон измерения индуктивности: 0,001 mH-100 Ч

• Минимальное разрешение: 0.001mH

• Большой диапазон измерения емкости: 1uF-100mF

• Дискретность: 0,01 мкФ

• Частота тестирования: конденсаторы, индукторы файл около 500 кГц, большая индуктивность около 500 Гц

• Может отображать текущее Тестовое значение частоты

• Эффективные цифры дисплея: 4

• Дисплей: 1602 ЖК-дисплей

• Источник питания: интерфейс miniUSB для зарядки или источник питания 5 В

• SMD паяльные компоненты, стабильные и надежные

1) LC100-A соединен с большим конденсатором 1uF-100mF измерения, следующая цифра является меркой из шести больших конденсаторов 4700 мкФ конденсатор параллельно измеряется 28,7mf, что эквивалентно конденсатору 4.78mF, 28,7mf емкость превышает обычный конденсатор Диапазон таблицы, Измерительный диапазон непосредственно до 100 mF!

2) в небольшой емкости небольшие индукторы и большой Индуктивный тест, LC100-A и LC100-S такие же, следующие LC100-S в качестве примера:

A) следующее изображение-это пример измерения небольшой емкости, который можно увидеть на картинке, разрешение было достигнуто 0,01 пФ, вы должны обратить внимание на воздействие тестового зажима, для поддержания тестового зажима без нормированной емкости доступа 0, И затем, насколько это возможно, чтобы сохранить относительное положение тестового зажима в конденсаторе без изменений, это то же самое для тестирования небольшой индуктивности.

Б) следующие фотографии являются примерами измерения небольшой индуктивности, см. На рисунке, около 4 повернуть полая катушка результаты теста провода 0,058uh, этот результат эквивалентен 58nH для 6243 класса инструмента абсолютно не обнаруживается индуктивность преимущество этого также является инструментом.

В) Третье изображение-это измерение 0,22 мкФ конденсатора безопасности, цифры очень стабильные результаты измерений, здесь, чтобы дать вам подсказку, если вы используете результаты испытаний, бьющиеся очень мощные, что стабильность этого конденсатора плохая или плохая высокочастотная характеристика, и хорошие результаты емкостного дисплея очень стабильные.

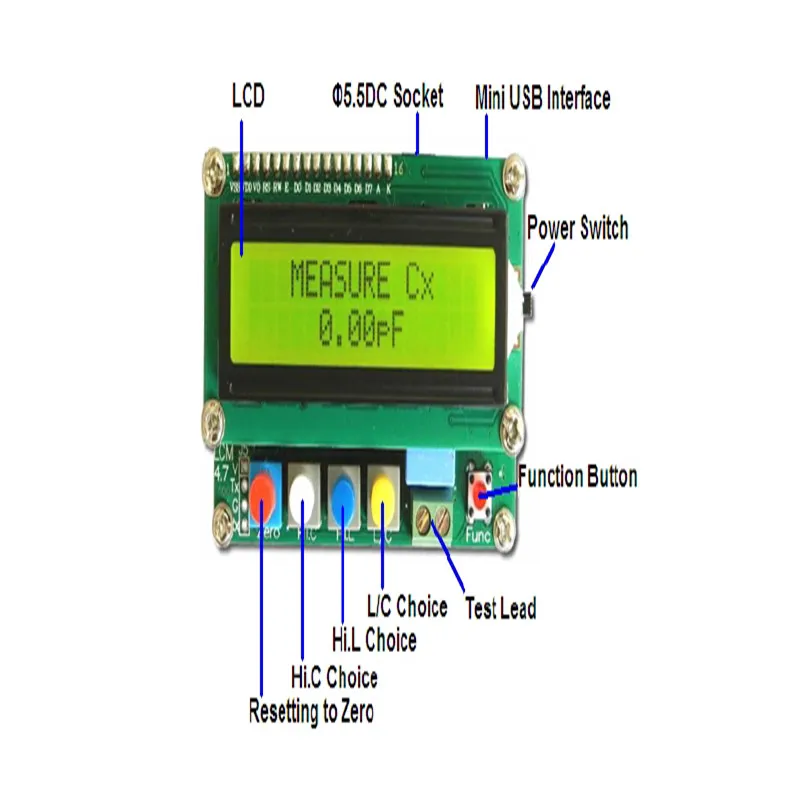

D) на четвёртом рисунке показана частота измерения индуктивности, использование тока, при измерении индуктивности нажмите черную кнопку, тест емкости также может использовать тот же метод для просмотра.

Посылка

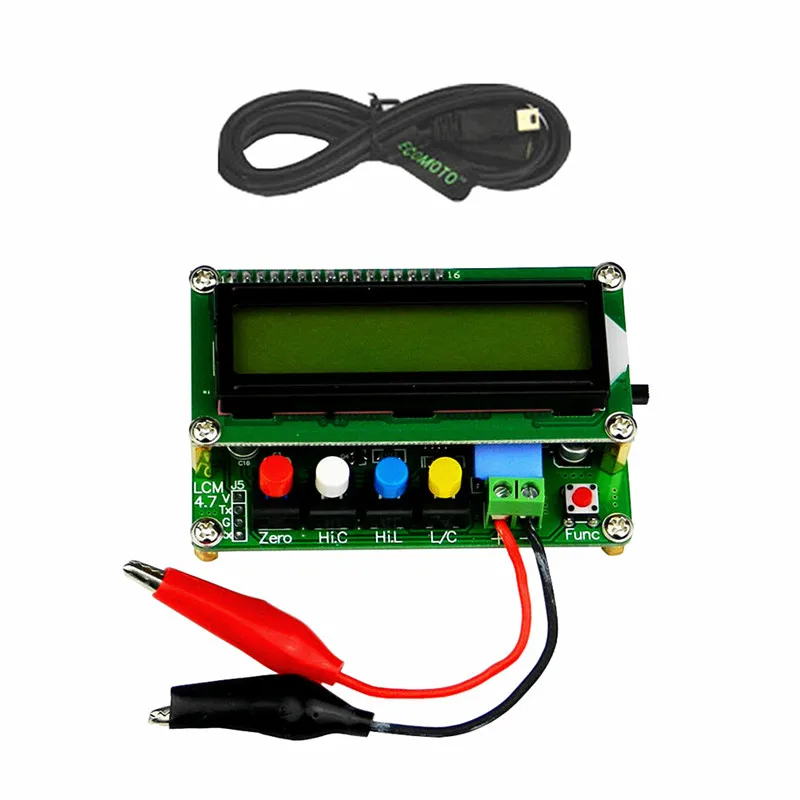

• 1 х LC100-A индуктор-конденсатор

• 1 х мини USB кабель

Дисплеи:
