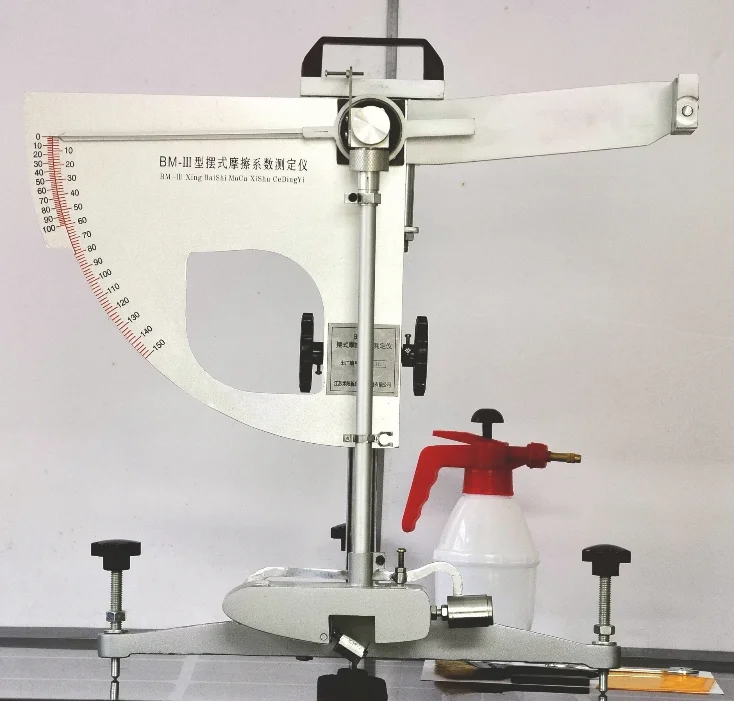

1. Структура:

1. Основание: состоит из Т-образной ноги, нивелирующего провода и пузырька уровня, который может выровнять и поддерживать инструмент.

2. Колонка: она состоит из колонны, подъемного механизма, направляющего стержня и ручки инструмента, используется для подъема и фиксации положения поворотной головки.

3. Переключатель выпуска: переключатель, установленный на консоле для поддержания горизонтального положения маятника и отпустите Маятник для падения.

4. Рулевая Система: Включая крепежные ручки, поворотные валы, кулаки руля и подшипники, подключите качели и Зафиксируйте положение, чтобы гарантировать, что он может свободно качаться в поворотной плоскости.

5. Система подсчета: включая кольцо из войлока, крышку сжатия, гайку регулировки указателя и циферблат, указатель может непосредственно указывать значение маятника.

6. Качели голову: он состоит из верхней и нижней части суставов, качели, стержни, родники, рычаги, подъемные ручки, молоток, ракушки, скользкие блоки и резинный лист (76 мм * 25,4 мм * 6,35 мм). Он имеет определенный момент на поворотном центре и оказывает влияние на поверхность дороги. Имеется установленное давление. Баланс крутящего момента между передним и задним, левым и правым измеряет коэффициент трения поверхности дороги.

2. Основные технические параметры:

1. Качество маятника: 1500 ± 30 г

Маятниковый центр тяжести расстояние: 410 ± 5 мм

2. Положительное статическое давление резинового листа на поверхности дороги: 2263 г

3. Количество раз маятник размещается свободно от наклонного положения 5 градусов до остановки качания должно быть не менее 70 раз.

4. Расстояние от внешнего края резинового листа составляет 510 мм.

5. Общий вес инструмента составляет около 12 кг.

3. Как использовать:

1. Выбор точки: в тестовом разделе, Выберите пять репрезентативных точек измерения вдоль левого колеса в направлении движения, и каждая точка измерения составляет около 5-10 м друг от друга.

2. Выравнивание инструмента:

(1) поместите прибор на измерительную точку и сделайте направление качания маятника в соответствии с направлением движения.

(2) Поверните нивелирующий винт для центра пузыря уровня.

3. Нулевая Регулировка:

(1) откалибруйте положение указателя: Поместите маятник в вертикальном нисходящем состоянии, переместите указатель, чтобы верхняя часть была близка к регулировочному винту на настройке иглы, И позиция, указанная указателем, должна быть выровнена с центральным положением стержень маятника. В противном случае Отрегулируйте регулировочный винт иглы сеттера, чтобы сделать указатель выравниваться с центральным положением стержень маятника. После регулировки затяните параллельную гайку на регулировочном винте, чтобы зафиксировать положение регулировочного винта указателя.

(2) ослабьте фиксированную ручку, поверните подъемную ручку, чтобы поднять маятник и свободно качаться, а затем затяните фиксированную ручку.

(3) перемещайте маятник вправо, так что позиционирование оснастки кольцо входит в слот релейного переключателя, и стержень маятника находится в горизонтальном положении релиза. В то же время, переместите указатель левой рукой, чтобы сделать его abut винт на устройстве настройки иглы.

(4) нажмите кнопку отпускания, чтобы перемещать маятник влево и водить указатель, чтобы двигаться вверх. Когда маятник достигает наивысшего положения, а затем падает, поймать стержень маятника левой рукой, и указатель должен указать на ноль в это время. Если он не указывает на ноль, слегка затяните или ослабьте регулировочную гайку указателя, пока указатель не укажет на ноль.

4. Калибровка скользящей длины:

(1) Используйте резиновую щетку, чтобы удалить свободные частицы и мусор на поверхности дороги в пределах диапазона испытаний.

(2) Дайте маятнику свободно висеть, выровняйте середину шкалы с стержень маятника и сделайте скользящие весы параллельно испытательному направлению и близко к резиновому листу.

(3) ослабьте фиксированную ручку, поверните подъемную ручку, чтобы медленно опустить маятник и в то же время Используйте правую руку, чтобы поднять подъемную ручку, чтобы сделать маятник двигаться вправо, Поместите скользящий блок на правый конец линейки, чтобы он связался с дорожной поверхностью и выровнял его с меткой шкалы, а затем Поднимите его вверх по ручке, перемещая маятник влево, И кладет скользящий блок на Левый конец линейки так, чтобы он касался поверхности дороги и смывался с левым Концом линейки, затем затяните фиксированную ручку, чтобы проверить длину скольжения. В этот процесс, Раздвижные длина может быть тонкой настройкой с выравнивания винт для крепления адаптера внешней сделать длина скольжения с точностью до 126 ± 0,5 мм, но следует отметить, что Пузырьки уровня должны храниться в центре во время тонкой настройки.

5. Определение: Посыпьте дорожную поверхность водой и Очистите ее резиновой щеткой, чтобы вымыть грязь. Затем снова посыпьте воду и нажмите переключатель отпускания, чтобы сделать маятник скользить по дороге, указатель может указать маятниковое значение выхода (как правило, запись не требуется в первый раз). Когда маятник качается назад вправо, поймать стержень маятника левой рукой, поднимите подъемную ручку правой рукой, чтобы поднять скользкий блок, И переместите маятник вправо, чтобы кольцо с защелкой позиционирования входило в переключатель отпускания, повторите элементы от 1 до 5, И измерьте пять раз (вода должна быть посыпана каждый раз), записывайте значение каждый раз. Разница между квинтическими значениями составляет не более трех единиц. Если разница больше трех единиц, причина должна быть проверена, и вышеуказанные операции должны быть повторены до тех пор, пока не будут выполнены указанные требования.

6. Результаты измерений:

(1) для каждой измерительной точки среднее значение пяти измеренных показаний используется для отображения маятникового значения измерительной точки, И среднее значение маятника из пяти измерительных точек используется для отображения маятникового значения измеренного сечения.

(2) Измерьте чтение, то есть чтение указателя на циферблате (называемое «значение качания»), разделенное на 100, коэффициент трения поверхности дороги. Например, маятниковое значение составляет 33, а коэффициент трения-0,33.

7. Вопросы, требующие внимания:

(1) так как коэффициент трения поверхности дороги зависит от сезона и температуры, следует регистрировать дату испытания и температуру поверхности мокрого дороги.

(2) Тестовая секция должна описать тип дорожного покрытия, внешний вид и срок службы.

(3) когда маятник качается влево, а затем возвращается, обязательно Поймайте стержень маятника вручную, чтобы избежать повреждения Скользкого блока и указателя.

(4) не должно быть значительного выпуклого и вогнутого тротуара в эффективном диапазоне резинового листа, скользящего на скользком блоке, чтобы не повлиять на измеренное значение.

(5) при калибровке скользящей длины маятника, она должна быть основана на резиновом листе, просто касаясь поверхности дороги. Не используйте силу маятника, чтобы сползти вперед, чтобы избежать ошибок в калиброванной длине скольжения.

(6) коэффициент трения поверхности дороги изменяется вдоль поперечного сечения шоссе. Обычно дорога небольшая, а дорога большая. Для того, чтобы отразить наиболее неблагоприятную ситуацию в тестовом разделе, положение, в котором коэффициент трения мал, и тормоза используются чаще, то есть, вдоль направления движения и левого колеса, следует выбрать.

(7) когда новый резиновый лист используется на скользком блоке, он должен быть протестирован на сухой дороге в 10 раз, а затем на влажной дороге в 20 раз, прежде чем его можно применять. Длинный истиранию стороне резиновый лист не должна превышать 3,2 мм. Короткая сторона не должна превышать 1,6 мм. В противном случае резиновый лист должен быть заменен на новый (подробности см. На рис. 2). Кроме того, резиновый лист не может быть использован после загрязнения маслом. Срок действия резинового листа составляет один год. После одного года, независимо от того, был ли он использован или нет, он не должен использоваться для определения. Поскольку Резина стареет, эластичность и твердость изменятся, что повлияет на результаты испытаний.
