Характеристики

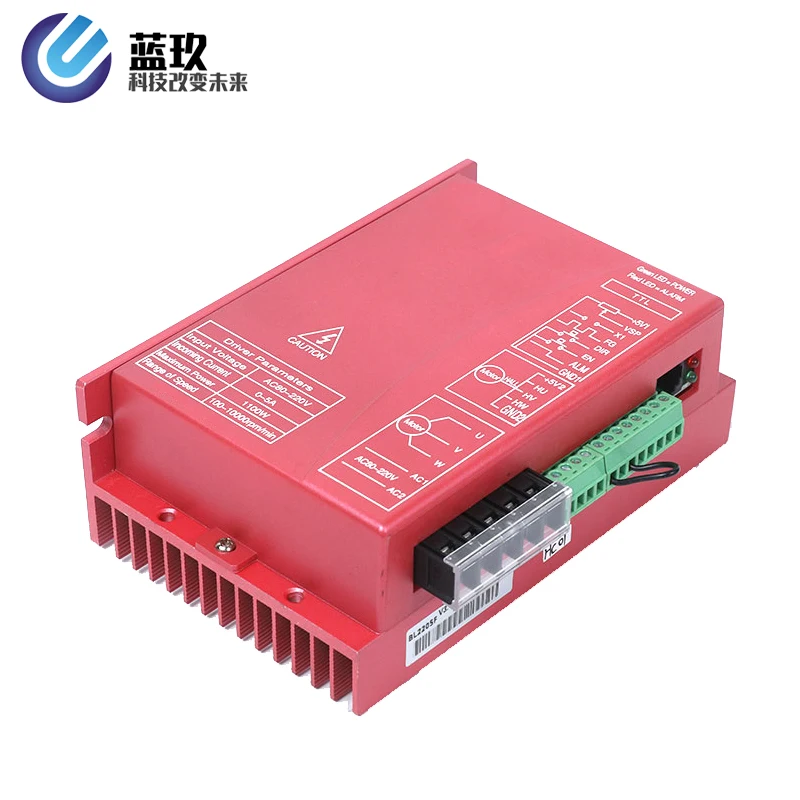

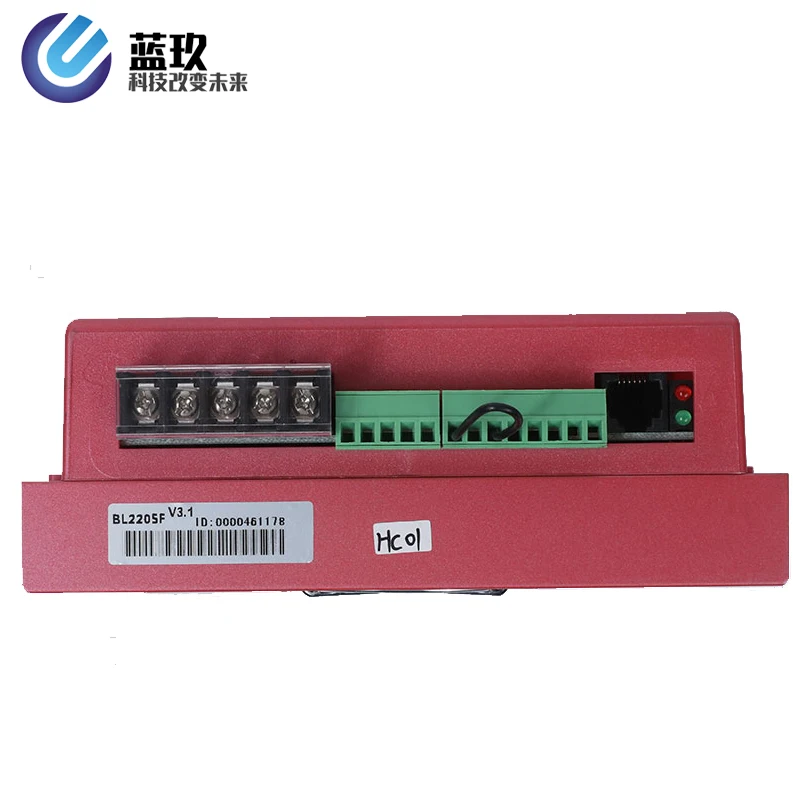

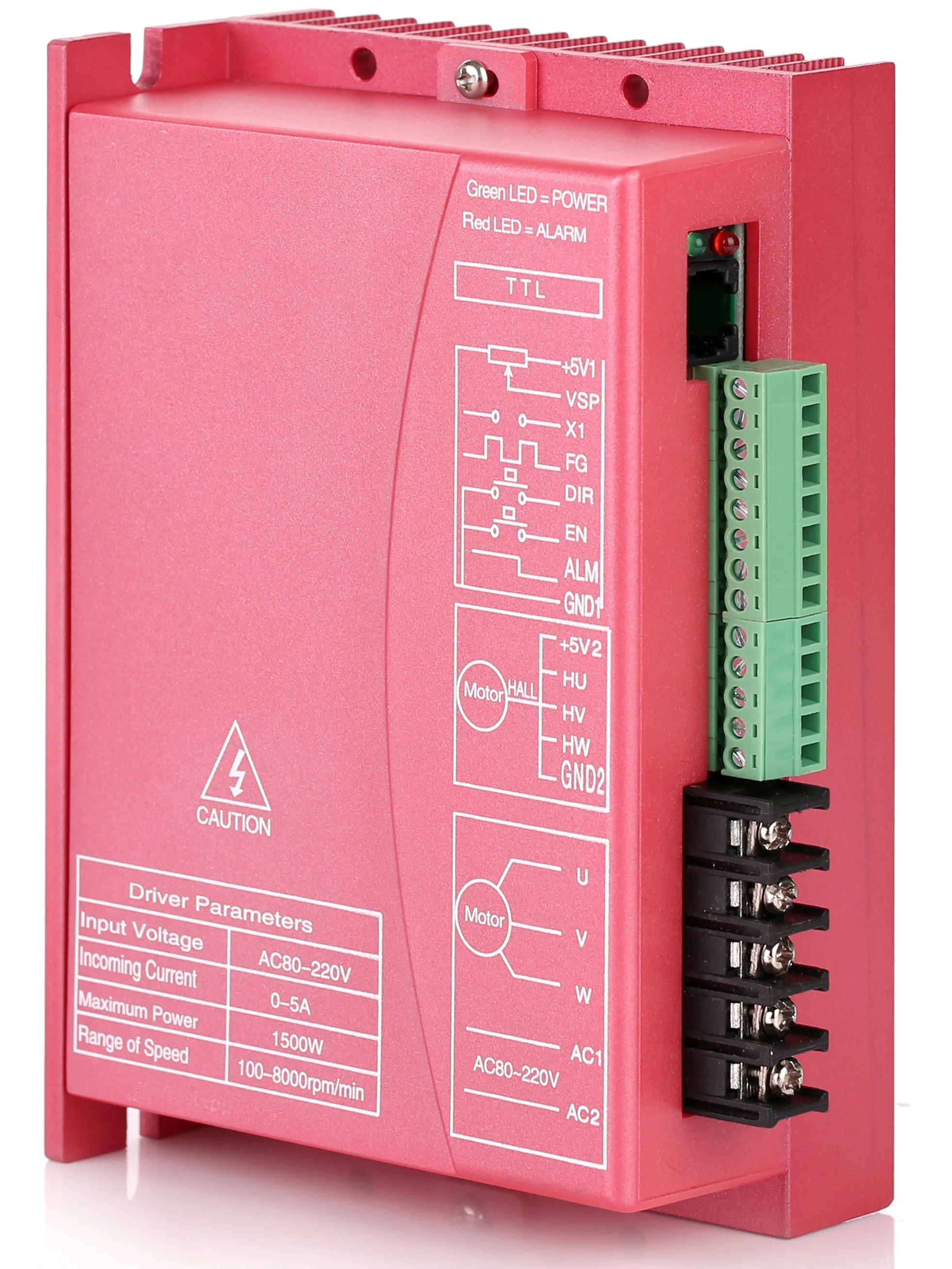

LK-BL2205F 220 В бесщеточный двигатель постоянного тока драйвер высокого напряжения
История изменения цены
*Текущая стоимость 11 280,28 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-20-2026 | 13423.85 руб. | 14094.69 руб. | 13758.5 руб. |
| Feb-20-2026 | 13310.17 руб. | 13976.99 руб. | 13643 руб. |
| Jan-20-2026 | 11167.19 руб. | 11725.42 руб. | 11446 руб. |
| Dec-20-2025 | 13085.62 руб. | 13739.36 руб. | 13412 руб. |
| Nov-20-2025 | 11393.71 руб. | 11963.65 руб. | 11678 руб. |
| Oct-20-2025 | 12859.11 руб. | 13502.86 руб. | 13180.5 руб. |
| Sep-20-2025 | 12746.21 руб. | 13383.74 руб. | 13064.5 руб. |
| Aug-20-2025 | 12634.58 руб. | 13266.13 руб. | 12950 руб. |
| Jul-20-2025 | 12521.85 руб. | 13147.4 руб. | 12834 руб. |
Описание товара
220v 无刷直流电动机驱动器高压无刷直流电动机控制器 500w 750w bldc电动机控制器
LKBL-2205F
产品描述
它可以与外部速度显示板 ZM-BL01 连接,显示
速度,设置驱动参数;具有双速闭环电流设计,低速转矩,运行平稳;高速输出,最高转速 10000 об./мин.;速度控制模式为外部PWM速度和外部电位器速度;具有EN, Дир, X1 信号控制端;
它可以输出FG信号(光电隔离,栅极输出);
它可以输出ALM信号供用户检测(光电隔离,栅极输出);
Он имеет перегрузки по току, перенапряжения, под напряжением, управление вентилятором и датчик Холла
Погрешность фазы, задержка двигателя и другие функции защиты;
LK-BL2205F-это новейший высокотехнологичный продукт нашей компании, в области привода двигателя средней мощности. Он использует a
Крупномасштабная интегральная схема для замены оригинального оборудования, поэтому она имеет более высокую производительность анти-помех и быстроСпособность реагирования. Подходит для всех трехфазных бесщеточных моторов постоянного тока низкого напряжения с пиковым током ниже 5А и низкимAC80V-250V напряжения (платы показывают AC80V-220V) , будь то драйвер двигателя с залом или нет. Он широко используется в вязанииОборудование, медицинское оборудование, оборудование для упаковки пищевых продуктов, электрические инструменты и ряд областей управления электрической автоматикой.
Функция: (режим настройки по умолчанию: квадратная волна, зал, открытая петля)
1. Модель бега: квадратная волна, с датчиком холла, скорость открытого цикла
2. Модель запуска: квадратная волна, с датчиком холла, скорость замкнутого цикла
3. Модель бега: квадратная волна, без датчика Холла, скорость открытого цикла
4. Модель бега: квадратная волна, без датчика Холла, скорость замкнутого контура
5. Модель запуска: устройство с постоянным крутящим моментом, скорость открытия петли (Не работает в течение длительного времени с перегрузкой)
6. Модель запуска: устройство с постоянным крутящим моментом, скорость замкнутого цикла (Не работает в течение длительного времени с перегрузкой)
На основе нашего верхнего компьютерного программного обеспечения и ручного отладчика, все вышеуказанные функции могут быть установлены самостоятельно.
Температура окружающей среды: 25 ℃
(2) Экологические параметры
Примечание: Из-за резких изменений температуры среды хранения, легко образовывать конденсацию или мороз. В этот чехол диск должен быть установлен в течение 12 часов или более. До тех пор, пока температура привода и температура окружающей среды не будут стабильными, она может включаться.
| Источник питания | AC80V~220V постоянного тока (Мощность согласно выбору мощности двигателя) |
| Максимальный входной ток | Не больше than5A (В зависимости от двигателя и номинальной нагрузки) |
| Максимальная мощность | Максимум 1100 Вт(Сверхмощный двигатель строго запрещен) |
| Адаптируемый двигатель | Адаптируемая выходная мощностьДвигатель 750 Вт |
| Сопротивление изоляции | Общая температура500MΩ |
| Прочность изоляции | Общая температура и давление 0.5кв,1minitute |
Окружающая средаMentAlПараметр
|
Метод охлаждения |
Естественное воздушное охлаждение и принудительное воздушное охлаждение |
|
|
Защита окружающей среды |
Состояние |
Избегайте пыли, масляного тумана и коррозионных газов |
|
|
Температура |
0℃~+ 50℃ |
|
|
Влажность |
80% RH,Без конденсации, без мороза |
|
|
Вибрация |
0,5 г(4,9 м/с2.)10 Гц-60 Гц (Ненепрерывная работа) |
|
RТемпература эспирации |
-20℃~+ 65℃ |
|
|
Размеры |
150МмX97.5MmX53Мм |
|
|
Вес |
О0,55Кг |
|
|

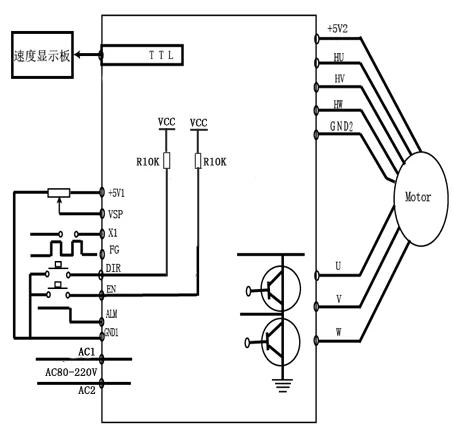

Режим скорости (VSP/PWM) |
1. Скорость внешнего ввода: два внешних разъема внешнего потенциометра(5K-10K) resПодключен к терминалу GND1 и + 5 V1 драйвера. Если регулятор подключен к концу VSP, вы можете использовать внешний потенциометр для регулировки скорости. Он также может быть сделан другим блоком управления (например, PLC, микроконтроллер и т. д.) Входное аналоговое напряжение на стороне VSP (относительно GND1). Порт VSP принимает диапазон постоянного тока 0V ~ + 5 V и соответствующая скорость двигателя 0 ~ Номинальная скорость; 2. Скорость ШИМ: положительный конец ШИМ подключен к VSP. Отрицательный конец соединяется с GND1. Частота 100Гц-1.00 кГц, изменение скорости рабочего цикла. |
|
Тормоз (X1) |
Управляя высоким и низким уровнем электричества между X1, чтобы контролировать состояние двигателя.ОN lowЭлектрическиеУровень, X1 стоп, когдаThE Тормозная работа, красный светильник выключен; Когда X1 на высоком уровнеЭлектрическиеСостояние уровня или без подключения, двигатель может работать(Тормозное тормозное усилиеМожет быть отрегулирован клиентом'S требование) |
|
Выход сигнала скорости (FG)
|
Привод обеспечивает скорость двигателя импульсный сигнал, который является положительной пропорцией к скорости двигателя, импульсный выход способ:РПУП4,7K, выход открытого коллектора 1. Скорость двигателя (об/мин) = F ÷ N× 60 F = фактически измеренный Частотный ток на ноге FG Частотная Таблица N =Логарифм полюса, 2Полюсный двигатель, N = 2; 4Полюсный двигатель, N = 4 Например: Пользователь выбирает4 полюсаМотор. Когда выходной FG сигнал200Гц, скорость двигателя =200÷4.× 60 =3000Об/мин. 2.ОптоэлектронныйИзоляция, Выход ворот |
|
Положительный и отрицательный сигнал двигателя (DIR) |
Изготовитель:УправлениеВысокий Низкий-leveLОт DIR доУправляйте положительным и обратным поворотом двигателя. Внимание: SwervedНеожиданноКогда двигатель находится на высокой скорости, чтобы избежать повреждения двигателя и оборудования, когда DIR получитьВТрансформируйте один, мы должны сделать остановку двигателя для 1s, затем изменить направление двигателя, улучшить скорость до установленного значения. |
|
Сигнал запуска/остановки (EN)
|
Изготовитель:УправлениеВысокий Низкий-leveLОт EN доУправляйте двигателемСтопИЗапуск. Когда EN isНизкий уровень, МоторЗапуск; Когда EN высокий уровень или неподключение, мотор останавливает работу, красный светильник продолжает работать.WДвигатель управления курятником останавливается через порт EN, это естественная остановка, и запуск регулярно связан с перегрузкой инерции.ЭнергопотреблениеЯвляетсяМеньше или равно3.0ма. Значение неисправности: короткое замыкание с EN и GND1 |
|
Сигнал тревоги (ALM) |
Нормальный выход5V. Когда есть перенапряжение, перегрузки по току, неправильный сигнал Холла или остановка в двигателе, сигнал 0 ВКрасный светильник продолжает работать. |
3D принтер, фрезерный станок с ЧПУ, лазерный станок с ЧПУ, сверлильный станок, электроинструменты,Специальный двигатель для высокоскоростной BLDCМОторМоталка, Уборочная машина, Прецизионная автоматическая машина, Дрон, электрические транспортные средства, электронное оборудование, медицинское оборудование, роботизированное автоматическое оборудование, бесшумное оборудование передачи низкой температуры, экологическое оборудование для очистки, промышленные роботы, станки с ЧПУ и простые Ленточные системы, вентиляторы, насосы и воздуходувки
1.. HOw может начать его как можно скорее, когда вы впервые используете диск?
После правильного подключения шнура питания, линии двигателя, линии холла, внешний потенциометр медленно ускоряется. После того, как двигатель повернут правильно, вы можете проверить включение, направление и другие функции. Если вы не знакомы с продуктом, первоначальное использование должно быть сделано после теста. И затем он может быть установлен для фактического использования.
2..Что произойдет, если источник питания Реверсивный?
Он сразу же сожжет накопитель.
3. Какое максимальное напряжение сигнала верхнего контроля?
Максимальное напряжение сигнала регулирования скорости составляет 5 В. Превышение этого напряжения приведет к тому, что привод будет гореть.
4..После того, как драйвер работает долгое время, корпус горячий. Это нормально?
Да, это так. При комнатной температуре, после долгих рабочих часов, это до 90 градусов. И это не повлияет на производительность.
5.Индикатор питания-это светильник, но двигатель не поворачивается и не переключается, по какой причине?
Может быть ошибка в фазовой линии и линии холла. Пожалуйста, повторно зарядите проводку в соответствии с руководством двигателя.
6.Может ли моя скорость двигателя переноситься на 6000 с этим приводом?
Максимальная скорость бесщеточного двигателя определяется параметрами самого двигателя. Привод может управлять скоростью двигателя от 0 до самой высокой скорости.
7.У меня уже есть мотор и как установить этот привод после подключения?
您必须首先确定电动机相位和霍尔线的定义,然后才能用电线将其连接 。如果不确定,则需要询问电动机制造商 。接线错误会损坏驱动器 。
8.Вэй?
是的,请与我们联系 。
