HAT520N HAT530N ATS контроллер автоматический переключатель передачи генераторный набор Двойной источник питания автоматический переключатель генераторной части

Разница

HAT520N: подходит для управления без поломки АТС.
HAT530N: подходит для не ломающихся АТС и одного ломающегося АТС.
HAT520NC: на основе HAT520N, он добавляет порт RS485.
HAT530NC: на основе HAT530N, он добавляет порт RS485.

Обзор

HAT520N/530N двойной Мощность САР контроллер производится путем ядро микропроцессор, который может точно обнаружить 2-полосная 3-фазный напряжения, 2-полосная однофазный напряжения и сделать точные решения для произошел ненормального напряжения (для защиты от потери Мощность, перенапряжения, пониженного напряжения, частоты, в зависимости от частоты, Потеря фазы, чередования фаз неправильно), Управление переключением АТС после задержки. Он подходит для управления без разрывов ATS, и он имеет функцию выпуска сигнала запуска genset после аномальной задержки в одном направлении. По каналу связи может быть реализована функция «Три пульта» (Дистанционное измерение, дистанционное управление и дистанционное управление).

Производительность и характеристики

Он имеет следующие характеристики:
-Измерения и отображения 2-полосная 3-фазный Напряжение и частота:
1 # линия
Напряжение (ЗАО, Ubc, УЦА)
Фазовое напряжение мкА, Ub, Uc)
Частота Гц
2 # Line
Напряжение (ЗАО, Ubc, УЦА)
Фазовое напряжение мкА, Ub, Uc)
Частота Гц
-Перенапряжение/понижение напряжения, Потеря фазы, неправильная фаза, функция защиты частоты.
По умолчанию отключена неправильная защита фазовой последовательности и защита от перегрузки/понижения частоты;
Тем не менее, пользователи могут установить функцию защиты, как вам нужно.
-Соединительный порт связи (необходим адаптер SmartGen SG72), с помощью которого параметры контроллера могут
Можно установить и обновить прошивку. -Нормальная задержка напряжения 1 # или 2 # может быть установлена (диапазон: 0s ~ 60s) и может быть установлена Задержка запуска генератора
(Диапазон: 0s ~ 3600s).
-Может быть установлена Аномальная задержка напряжения 1 # или 2 # (диапазон: 0s ~ 60s) и задержка остановки генератора
Набор (диапазон: 0s ~ 3600s).
-«1 # Master», «Каждое Резервное копирование» и «2 # Master» можно установить через переднюю панель контроллера, чтобы мощность 1 #
Главный источник питания, или 2 # главный источник питания, или взаимный резервный источник питания для друг друга может быть
Реализовано.
-Закрытый выходной сигнал может быть установлен как импульсный или непрерывный выход.
-2-way N-изолированный провод дизайн.
-Автоматическая/ручная передача режима. В ручном режиме, АТС передачи 1 # переключатель или 2 # переключатель может быть
Осуществляется с помощью кнопки панели.

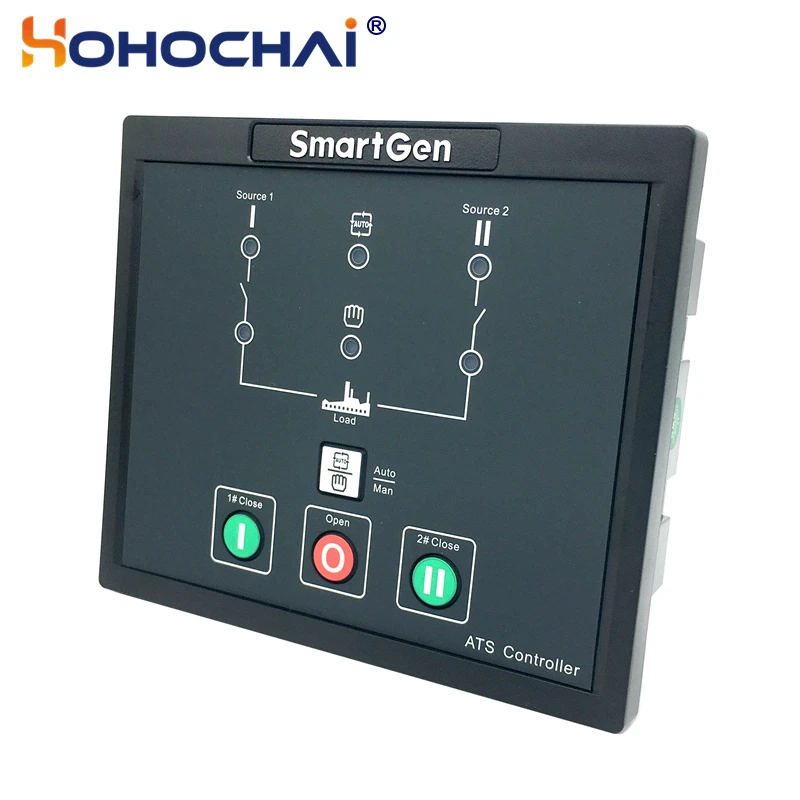

-Светодиоды, установленные на передней панели, могут четко отображать состояние работы ATS.
-Выходная мощность контактора 1 # и 2 # реле передачи мощности (1 # CLOSE, 2 # CLOSE) составляет 16A
AC250V, вольтовый контакт, который может быть непосредственно использован при вождении переключателя для передачи.
-Выходная мощность контактора пускового реле Genset (GENS start) 7A AC250V/7A DC28V,
Безвольтный контакт N/C.
-Подходит для различных систем переменного тока (3-фазный 4-провод, 2-фазный 3-жильный и однофазный 2 провода).
-Модульная конструкция, огнестойкий ABS пластиковый корпус, подключаемый терминал, встроенный монтаж, компактный
Конструкция с простой установкой.

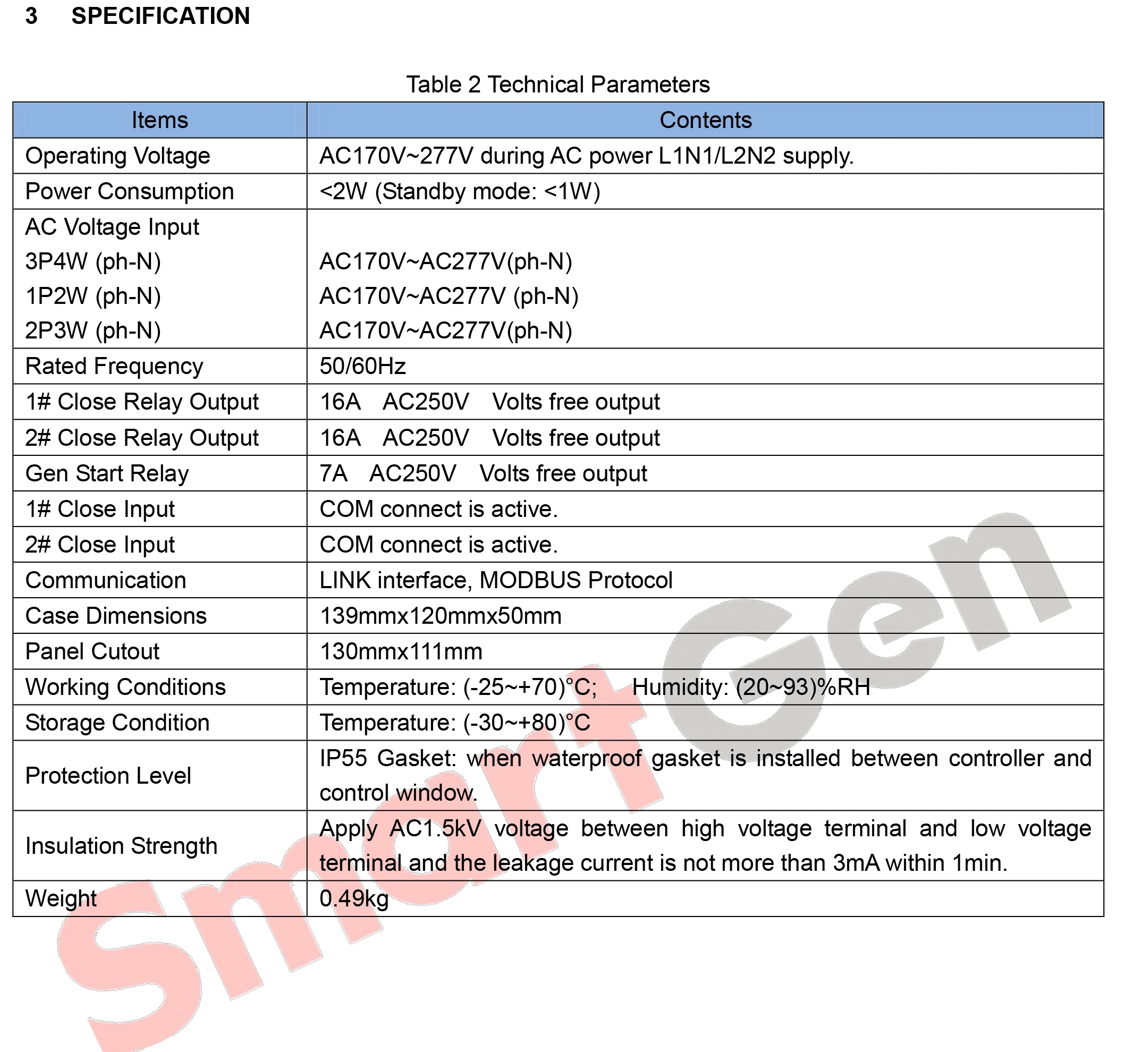

Параметры

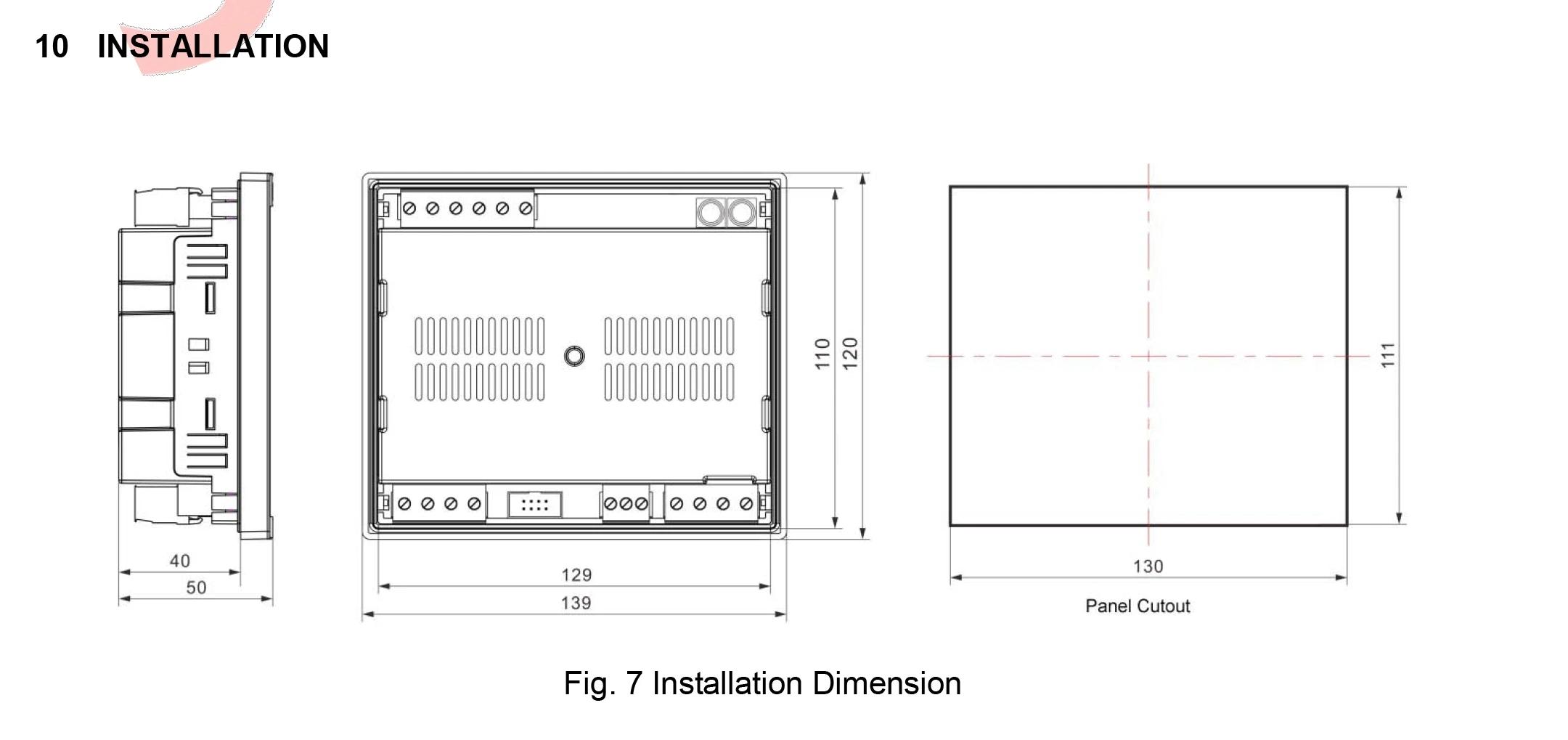

Установка

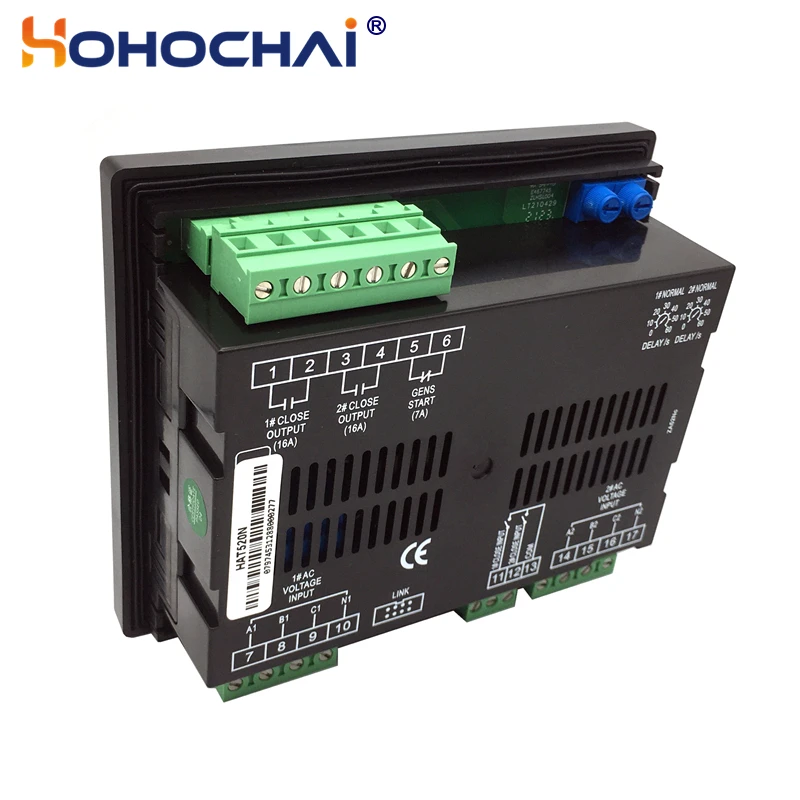

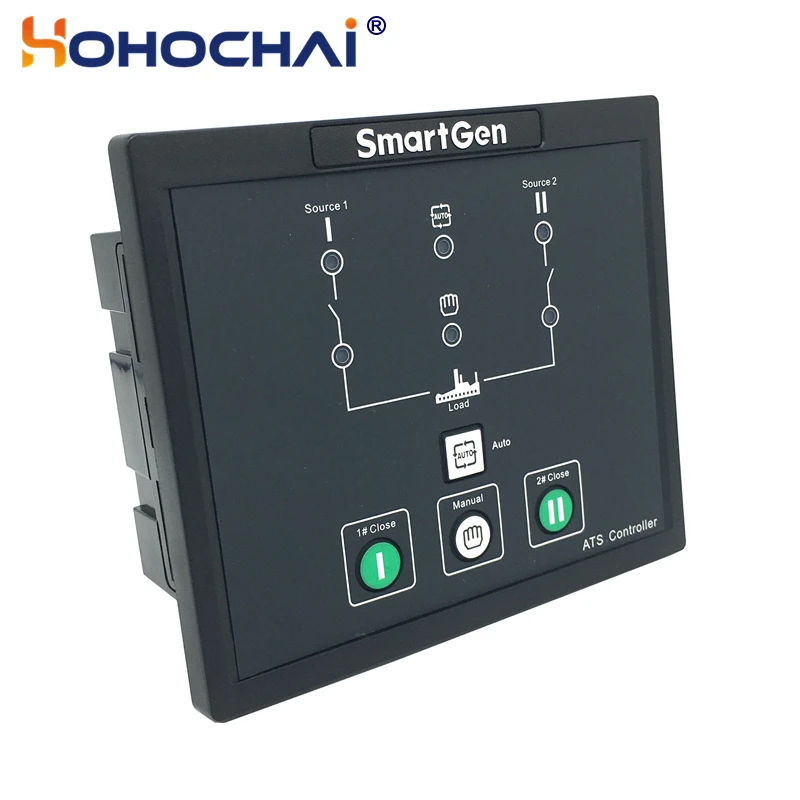

HAT520N фотографии

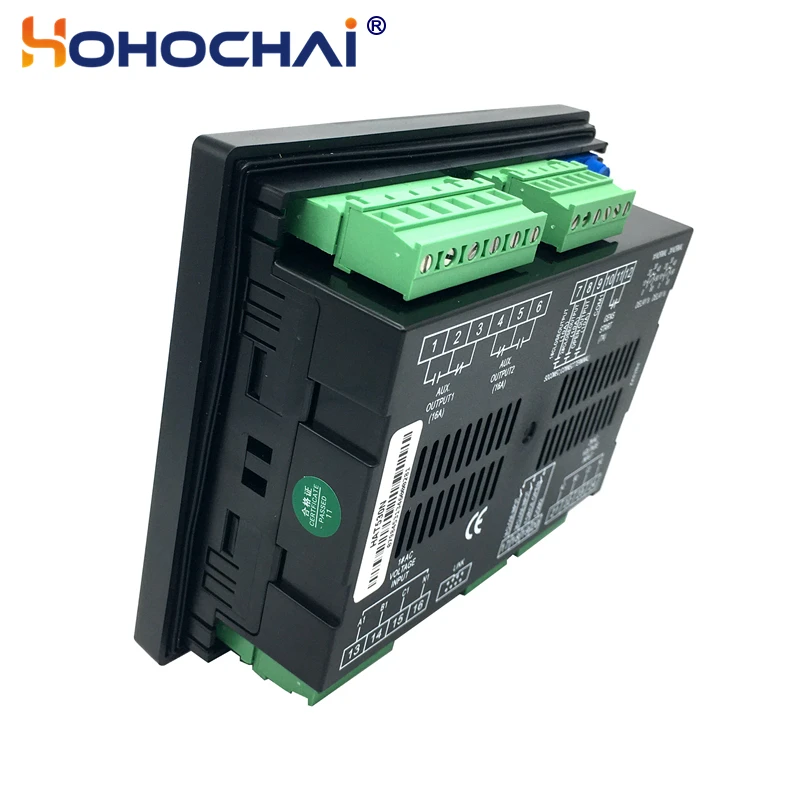

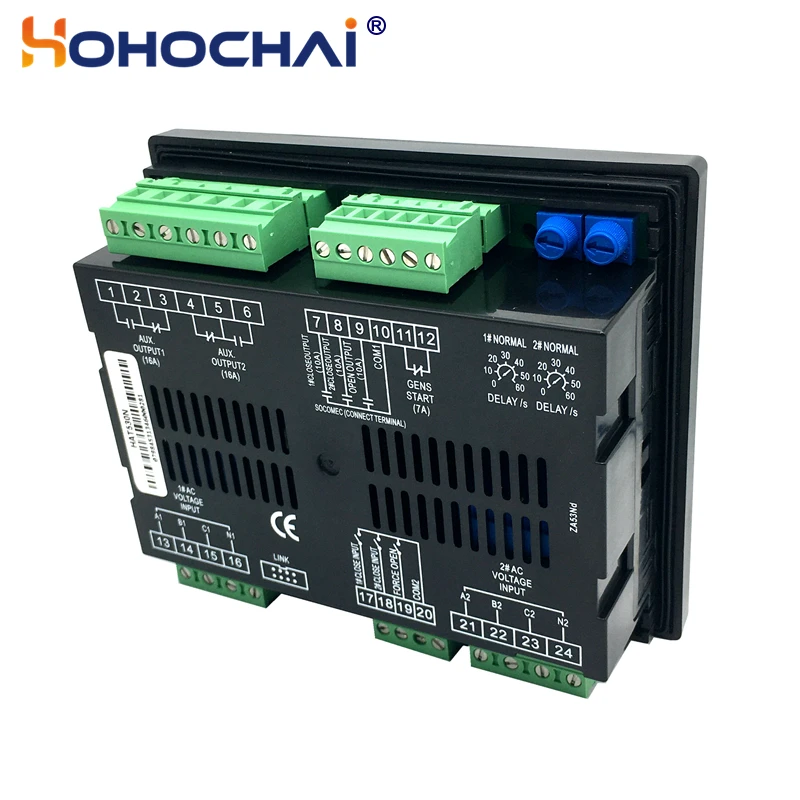

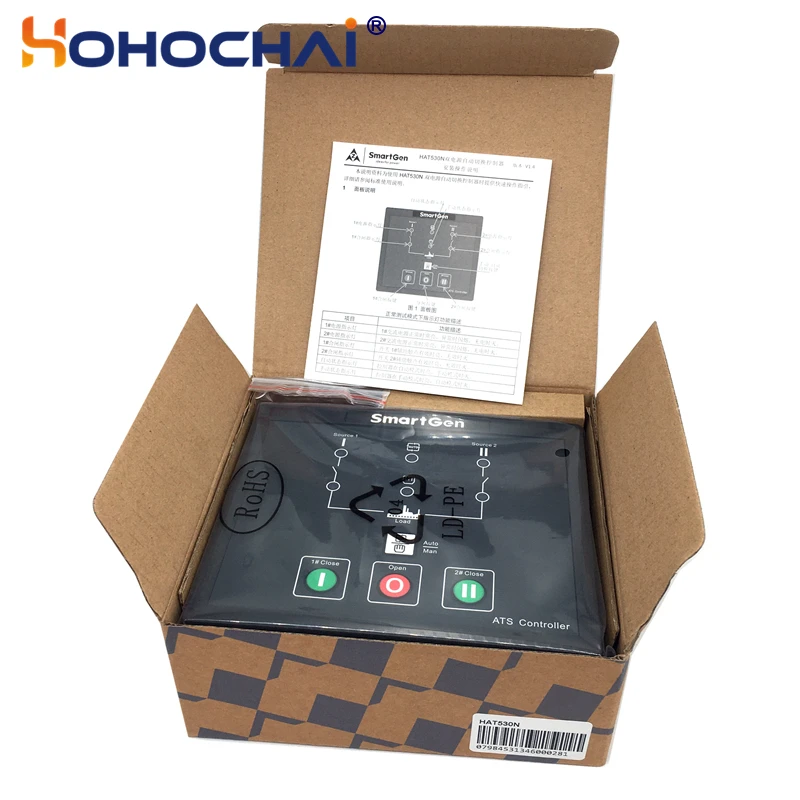

HAT530N фотографии
