Характеристики
Релейный модуль для arduino 5 В 12 24 полный оптрон выход 1 2 4 канала/способ умный
История изменения цены
*Текущая стоимость 287.71 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-20-2026 | 364.83 руб. | 371.64 руб. | 367.5 руб. |
| Jan-20-2026 | 296.1 руб. | 302.93 руб. | 299 руб. |
| Dec-20-2025 | 359.11 руб. | 366.39 руб. | 362.5 руб. |
| Nov-20-2025 | 356.35 руб. | 363.72 руб. | 359.5 руб. |
| Oct-20-2025 | 284.60 руб. | 290.62 руб. | 287 руб. |
| Sep-20-2025 | 350.69 руб. | 357.18 руб. | 353.5 руб. |
| Aug-20-2025 | 347.53 руб. | 354.33 руб. | 350.5 руб. |
| Jul-20-2025 | 344.40 руб. | 351.36 руб. | 347.5 руб. |
Описание товара

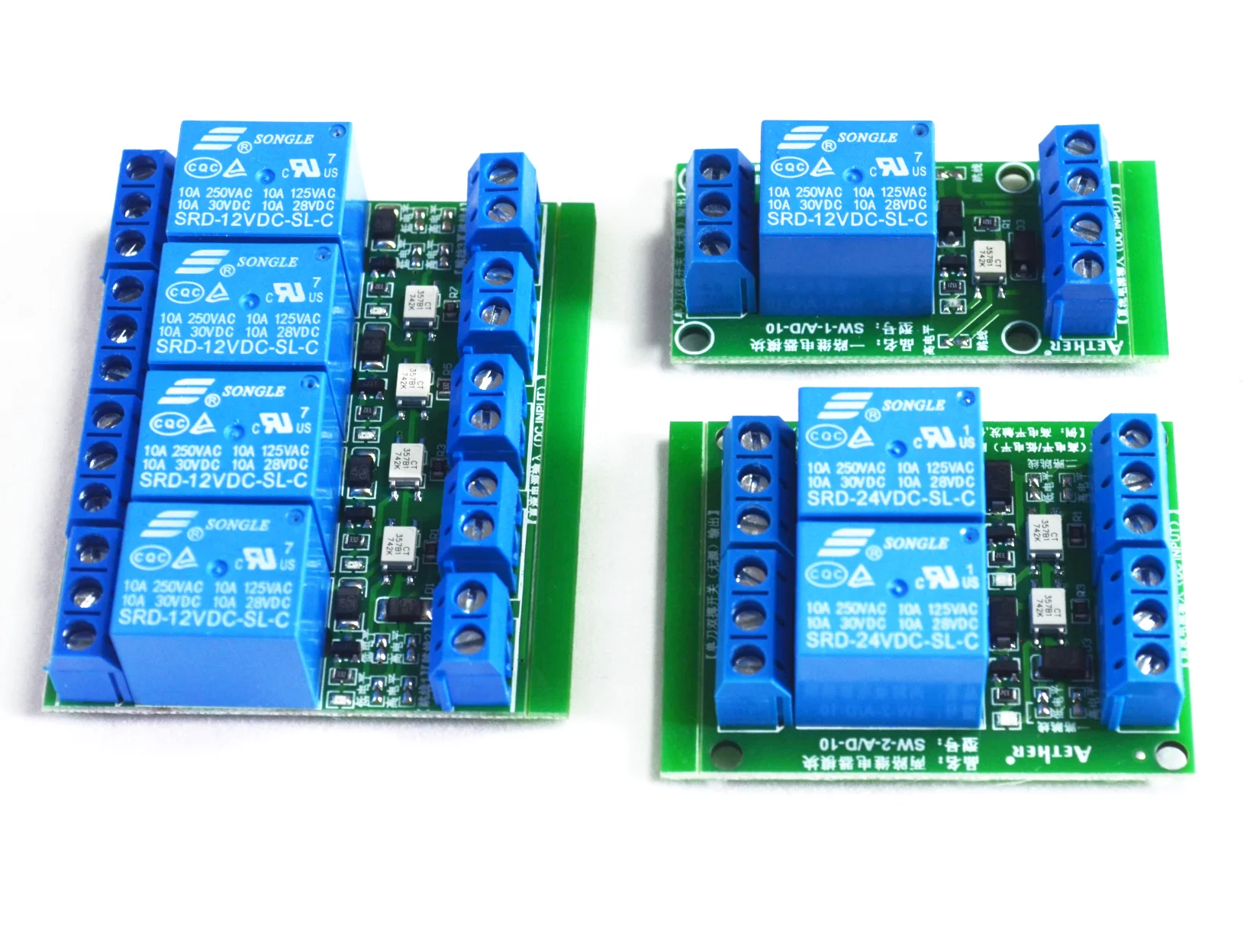

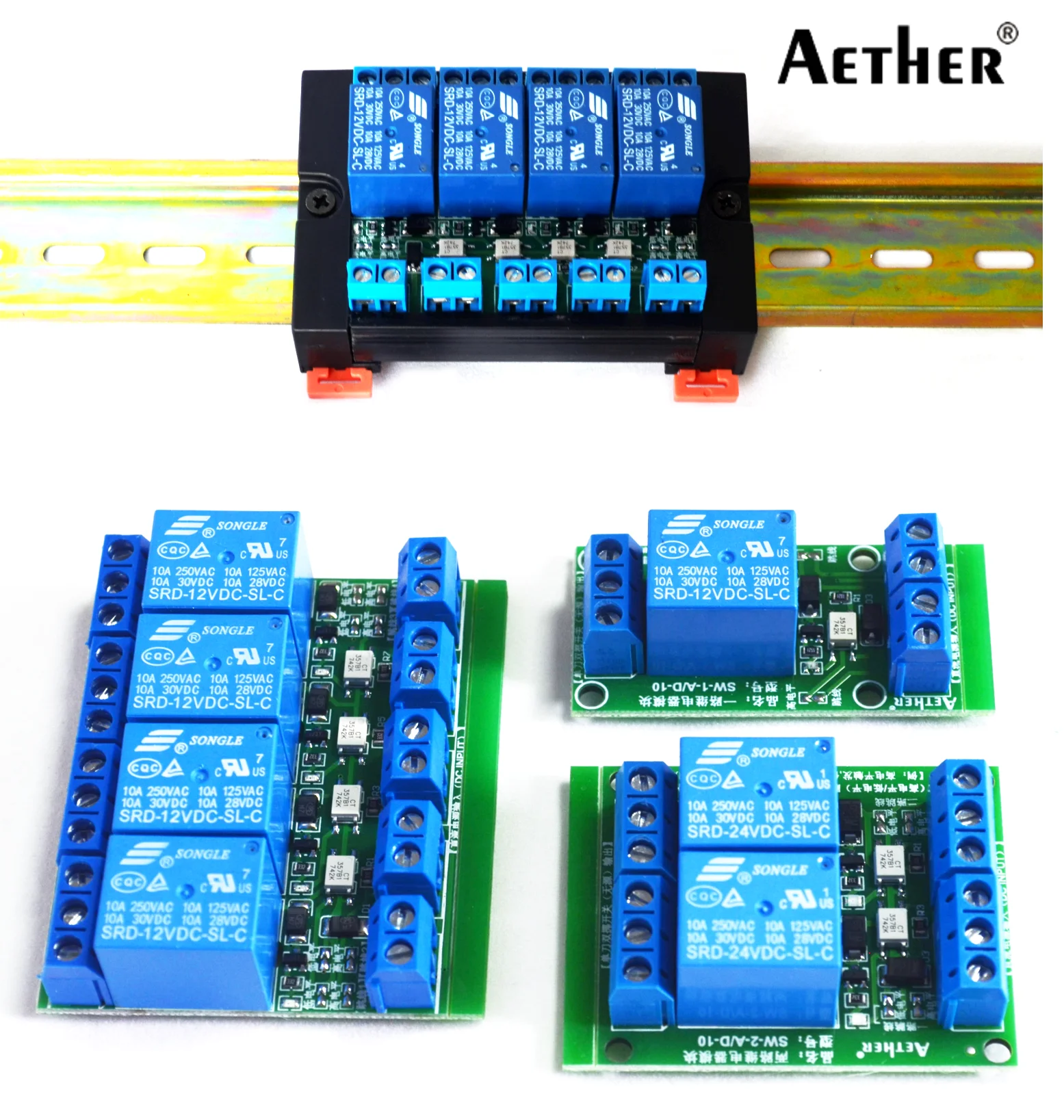

1/2/4 Каналы 10A триггерный релейный модуль с Оптрон руководство
Входное напряжение:5 В/12 В/24 В
Ток покоя:0 мА
Одиночный Рабочий ток:70mA-5V / 50mA-12V / 30mA-24V
Метод запуска:Триггер высокого уровня или триггер низкого уровня
Напряжение нагрузки:DC 30 В/AC 240 В
Время отклика:Более 30 мс
Ток нагрузки:Макс 10 А
Срок службы реле:Более> 10,0000 раз
Размер модуля:См. Подробную информацию

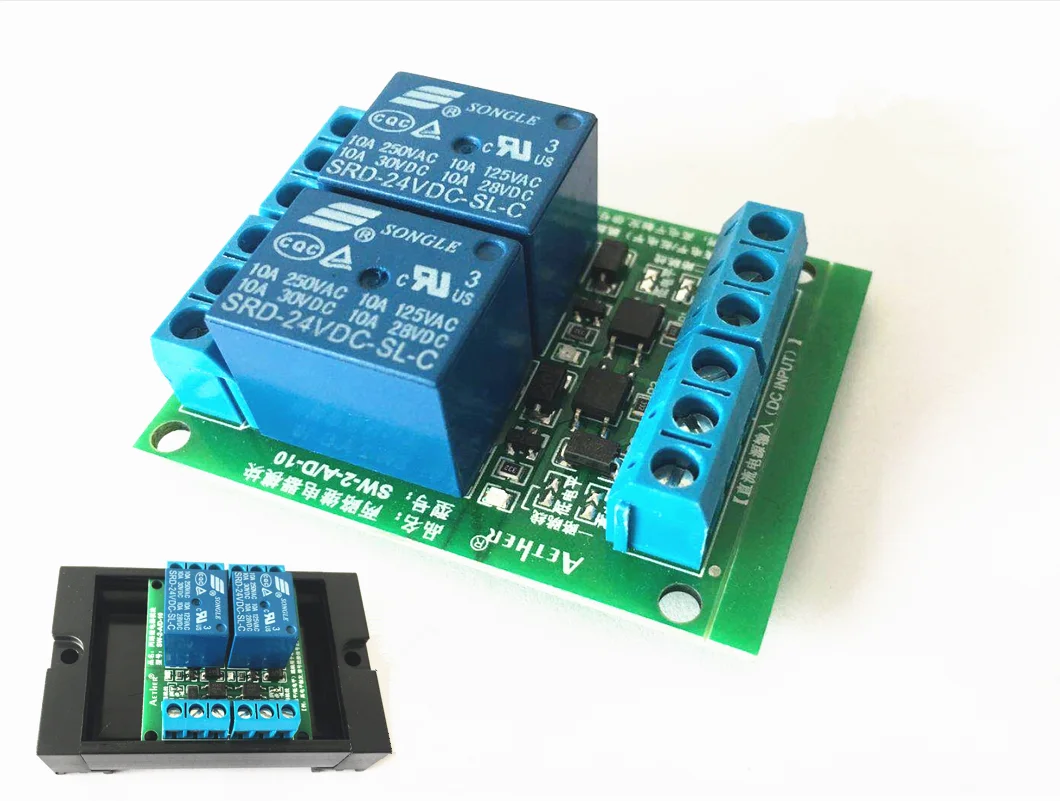

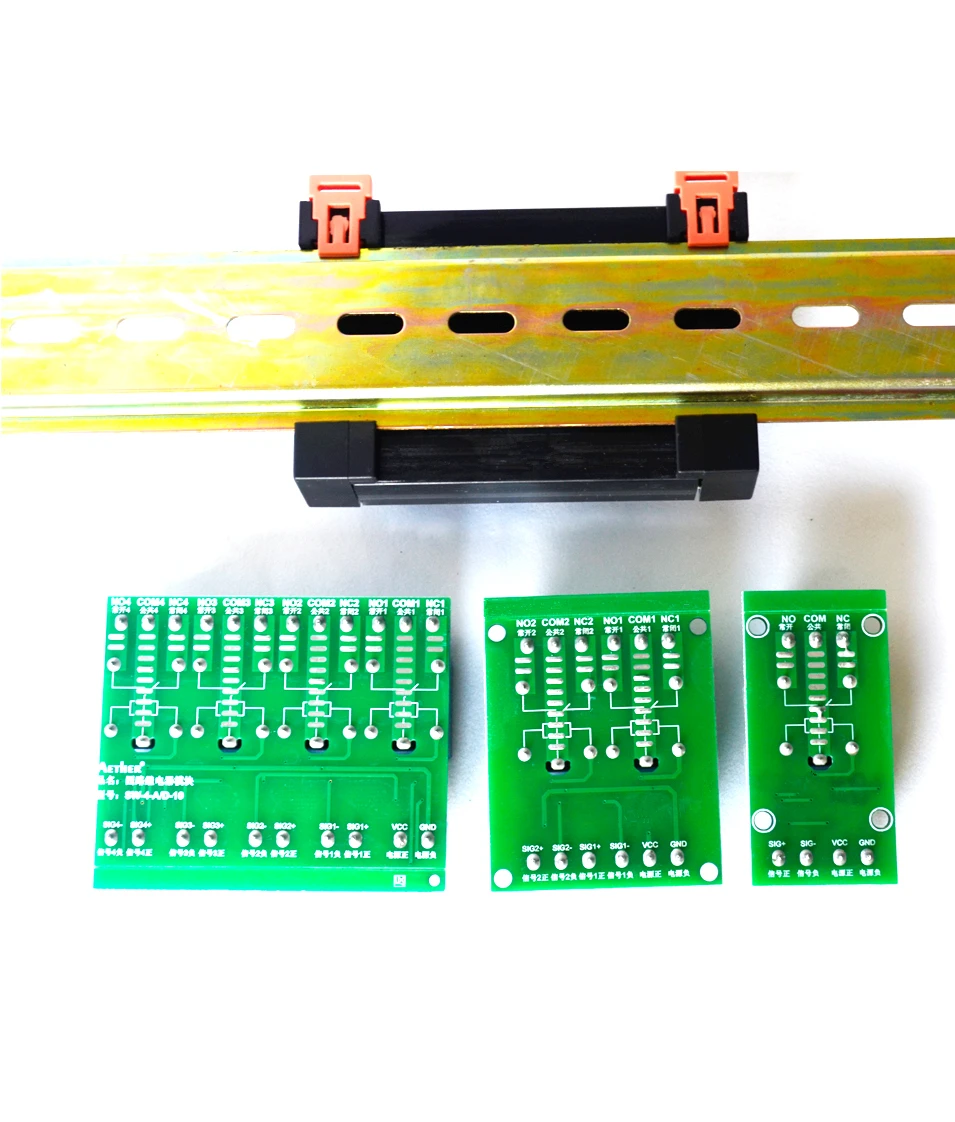

Характеристики крепления:50 мм огнестойкий VO уровень, DIN/45 рельсовая установка
Марка реле:Оригинальный SONGLE

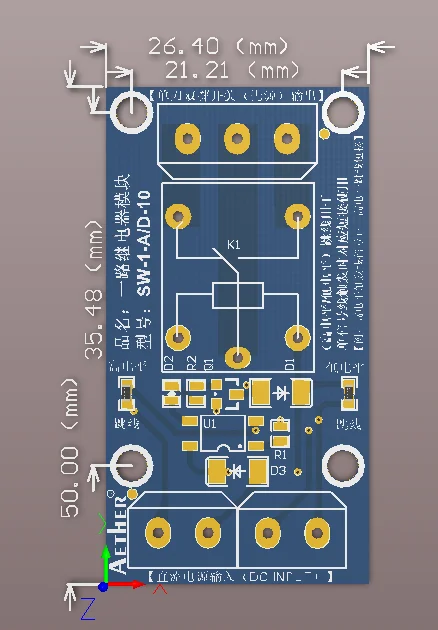

1 Размер канала: 50x26,4x18 мм (Д/Ш/В)

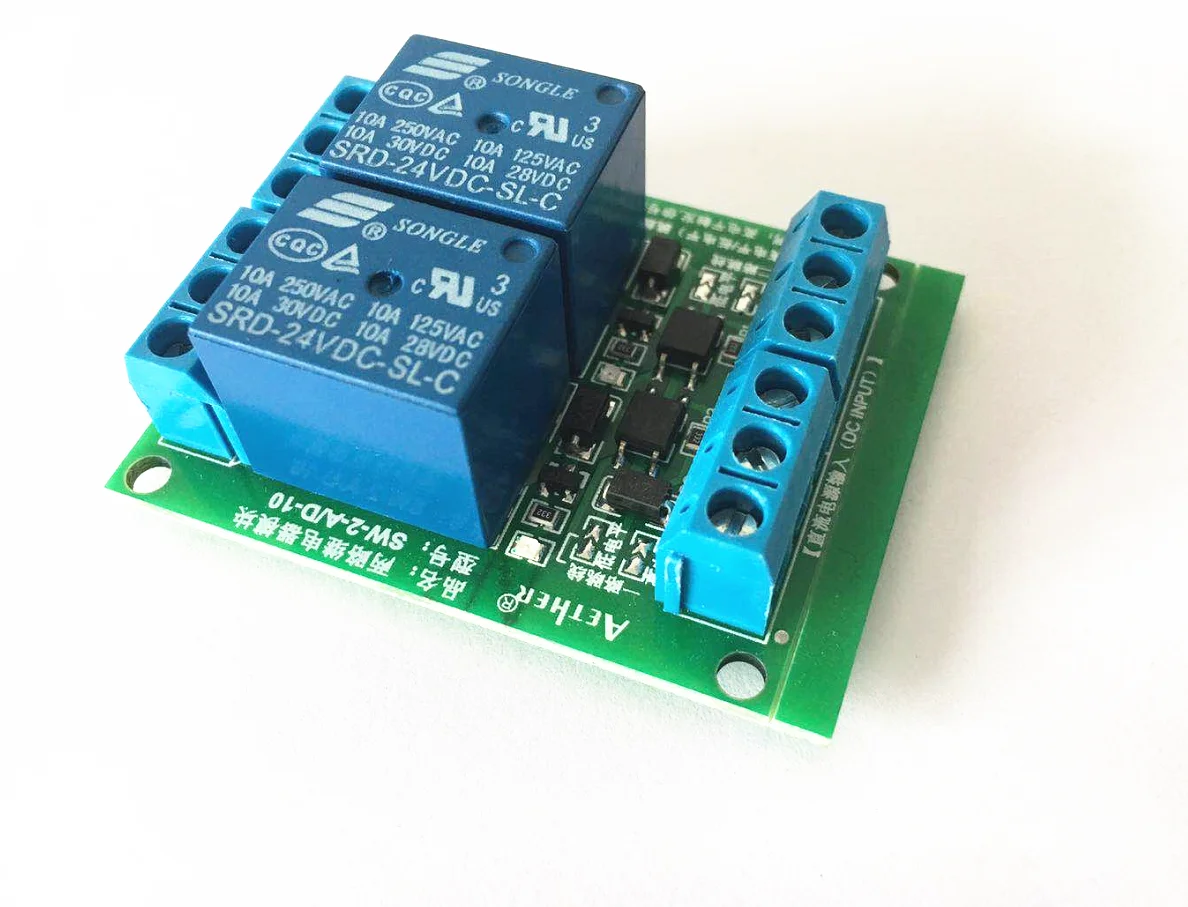

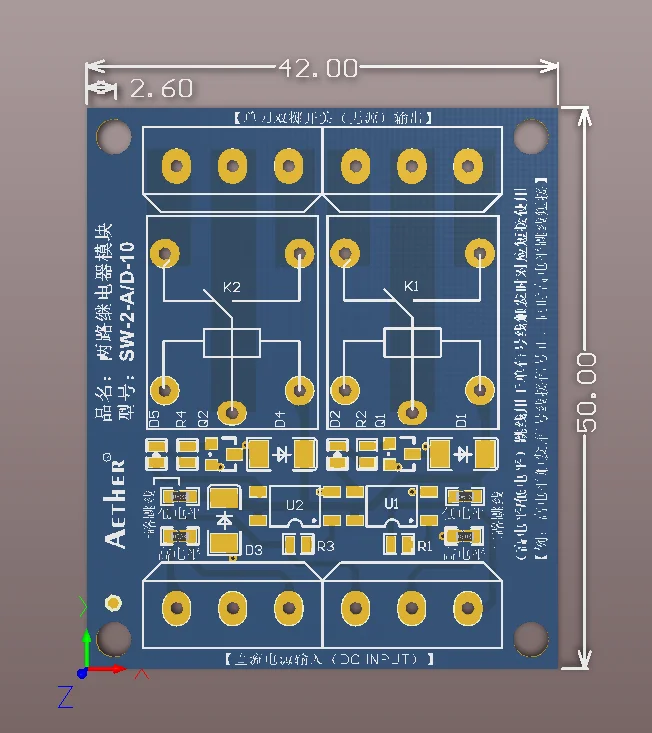

Размер 2 каналов: 50x42x18 мм (Д/Ш/В)
1 и 2 канала диаметр монтажного отверстия 3 мм, более подробно см. Выше два изображения

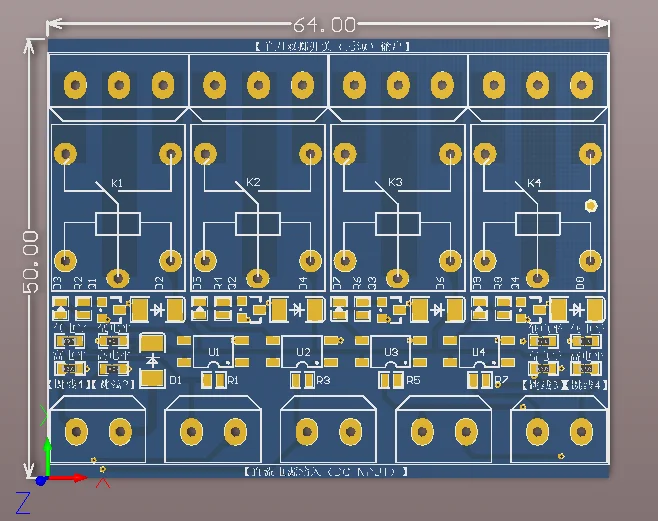

Размер 4 каналов: 50x64x18 мм (Д/Ш/В)
Пожалуйста, обратите внимание, 4 канала не имеют монтажного отверстия, как правило, используют основание PCB или ленту

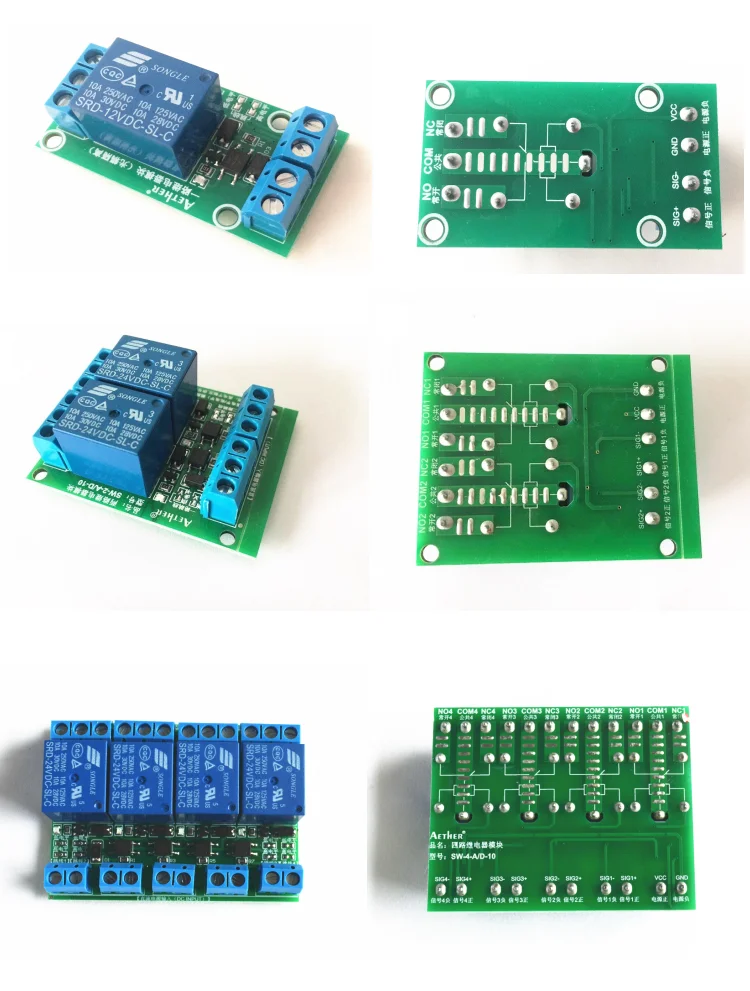

2/4 каналов относится к 1 канальному соединению. Принцип одинаковый.

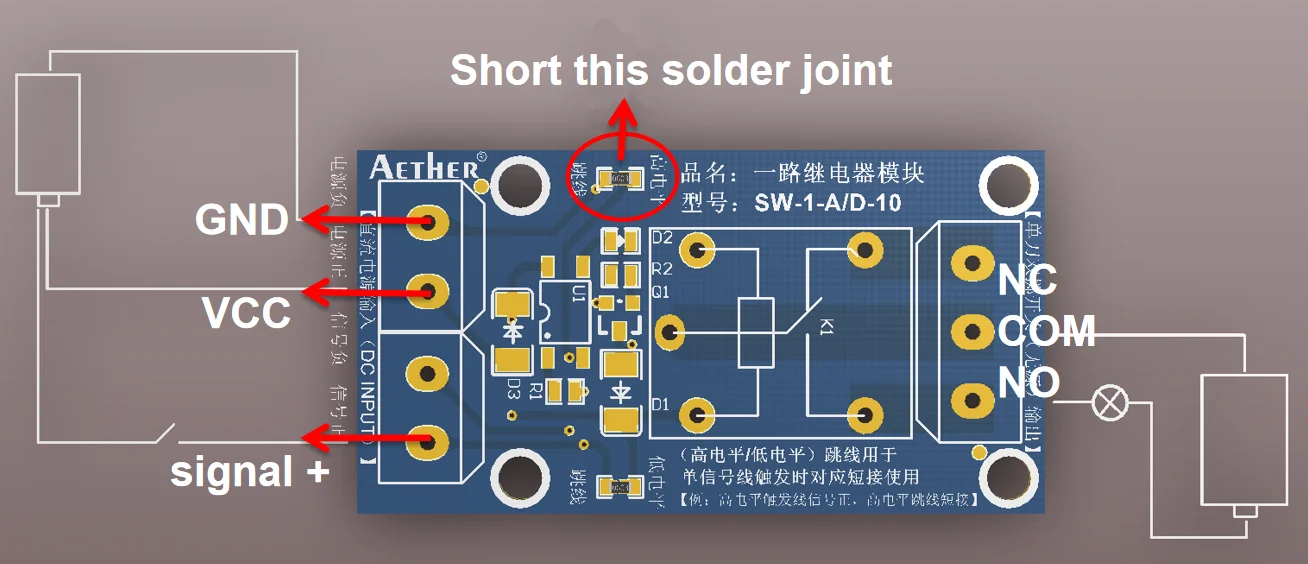

1. Триггер высокого уровня:

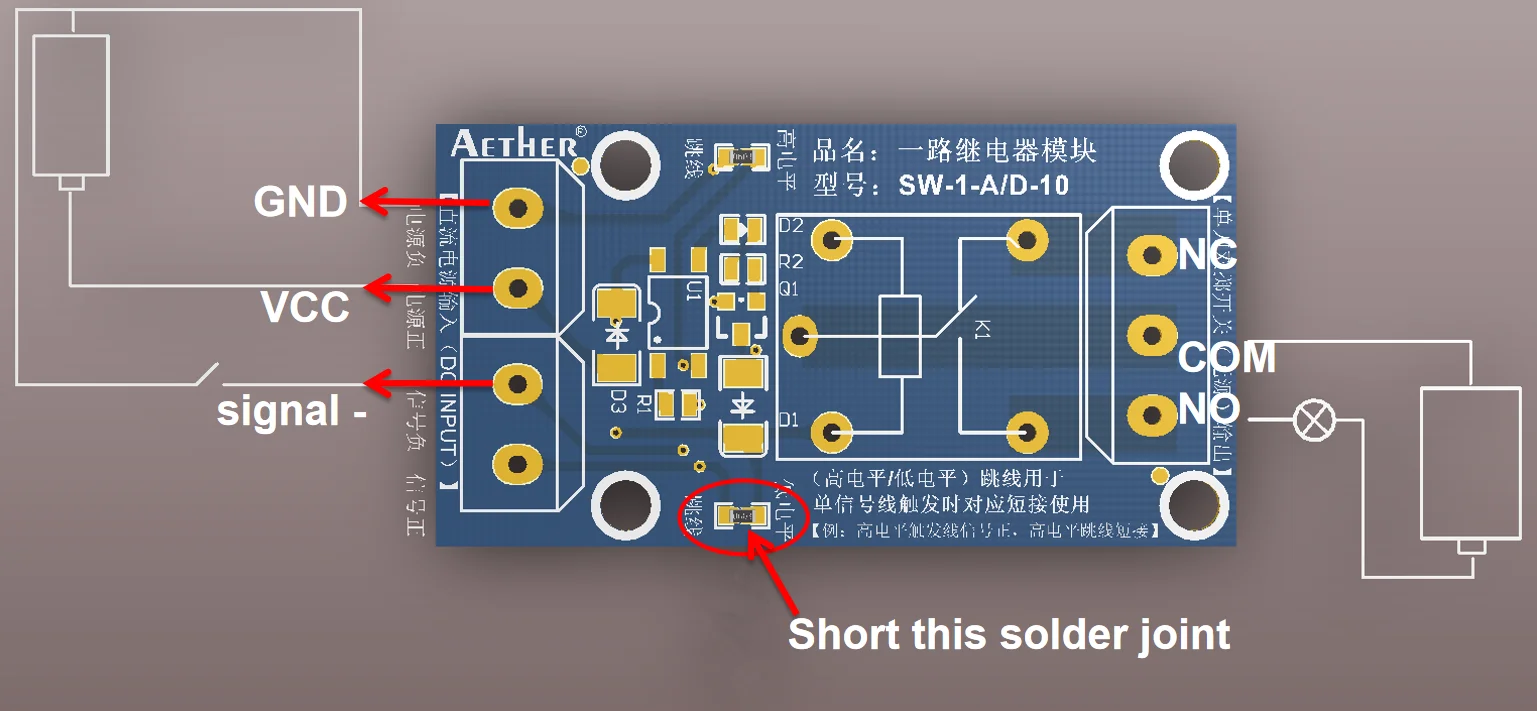

2. Триггер низкого уровня:
3. Полностью изолированный триггер:

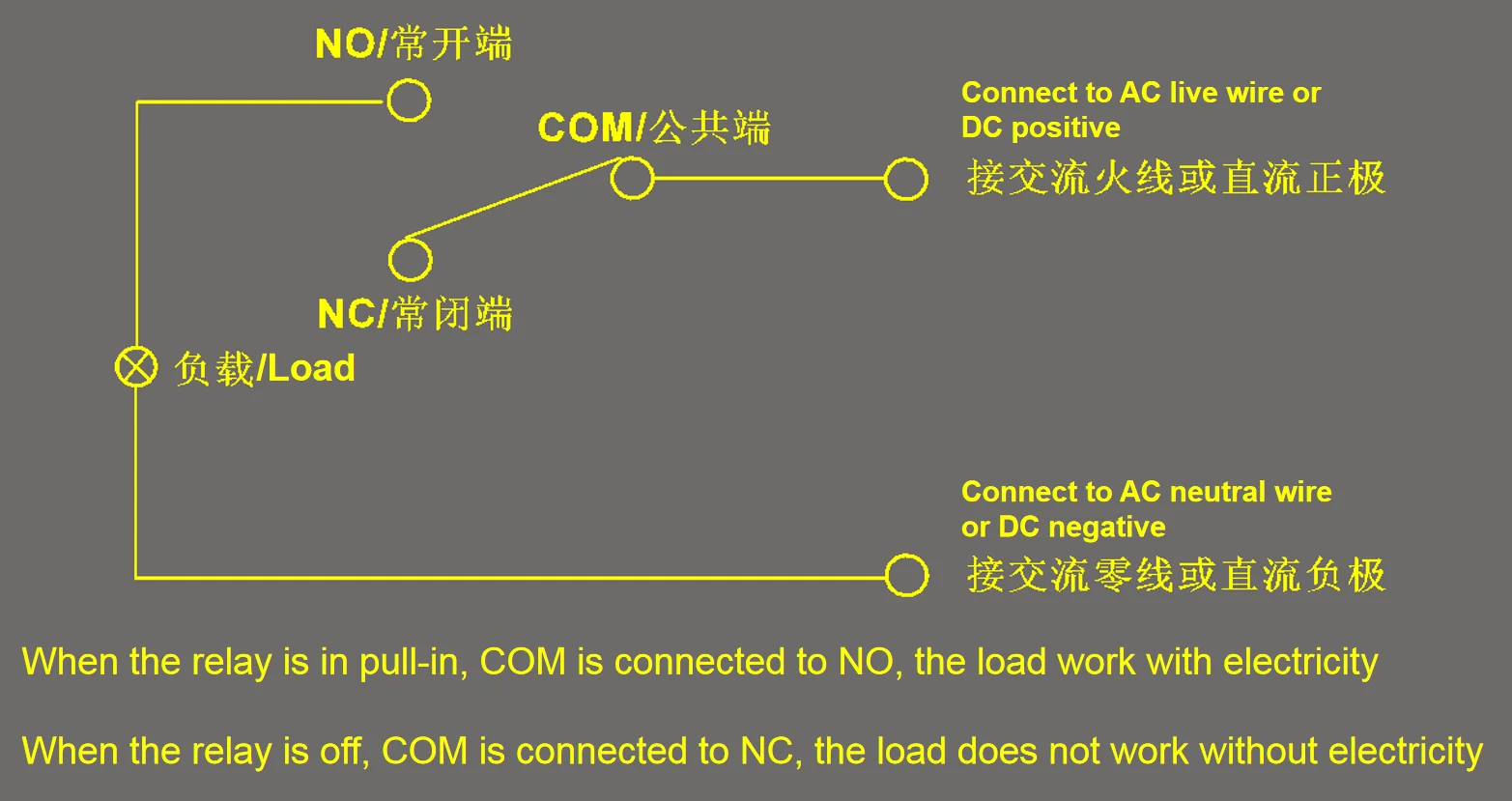

4. Описание работы реле:

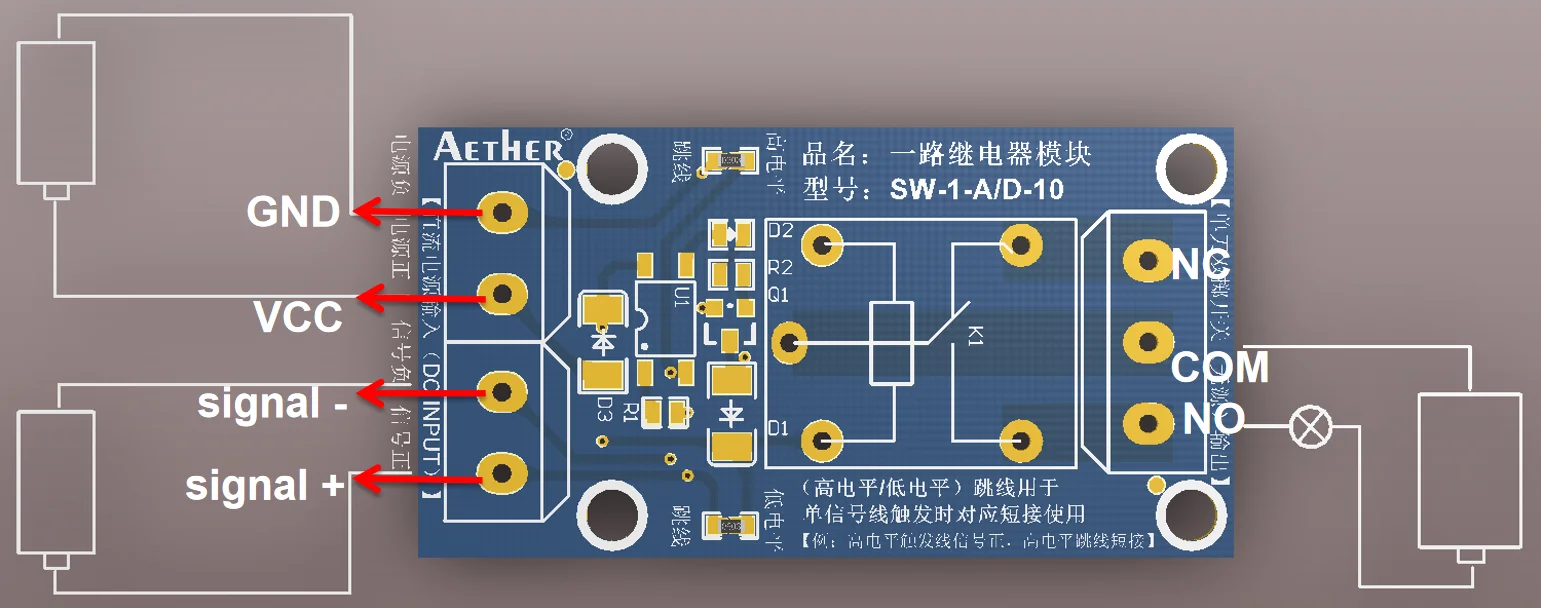

1. Модуль нуждается в источнике питания постоянного тока, а напряжение соответствует напряжению реле
2. VCC (положительные) и GND (отрицательные) порты являются Портами питания модуля, которые используются для обеспечения электрической энергии для катушки реле и цепи усиления сигнала.
3. SIG + (сигнал положительный) и SIG- (сигнал отрицательный) являются сигнальными пусковыми портами.
Когда триггер высокого уровня (PNP), сигнал подключается к положительному порту сигналаИ в то же время,Короткое замыкание перемычки высокого уровня на печатной плате.
При срабатывании низкого уровня (NPN) сигнал подключается к отрицательному порту сигнала,И в то же время,Короткий Джемпер низкого уровня на печатной плате.
4. Модуль поддерживаетРежим полной изоляции сигнала.В этом режиме,
Когда триггер высокого уровня (PNP), сигнал подключен к положительному порту сигнала, и отрицательный порт сигнала подключен к отрицательному терминалу источника питания сигнала.
Когда триггер низкого уровня (NPN), подключите сигнал к отрицательному порту сигнала и подключите положительный порт к положительному терминалу источника питания сигнала.
