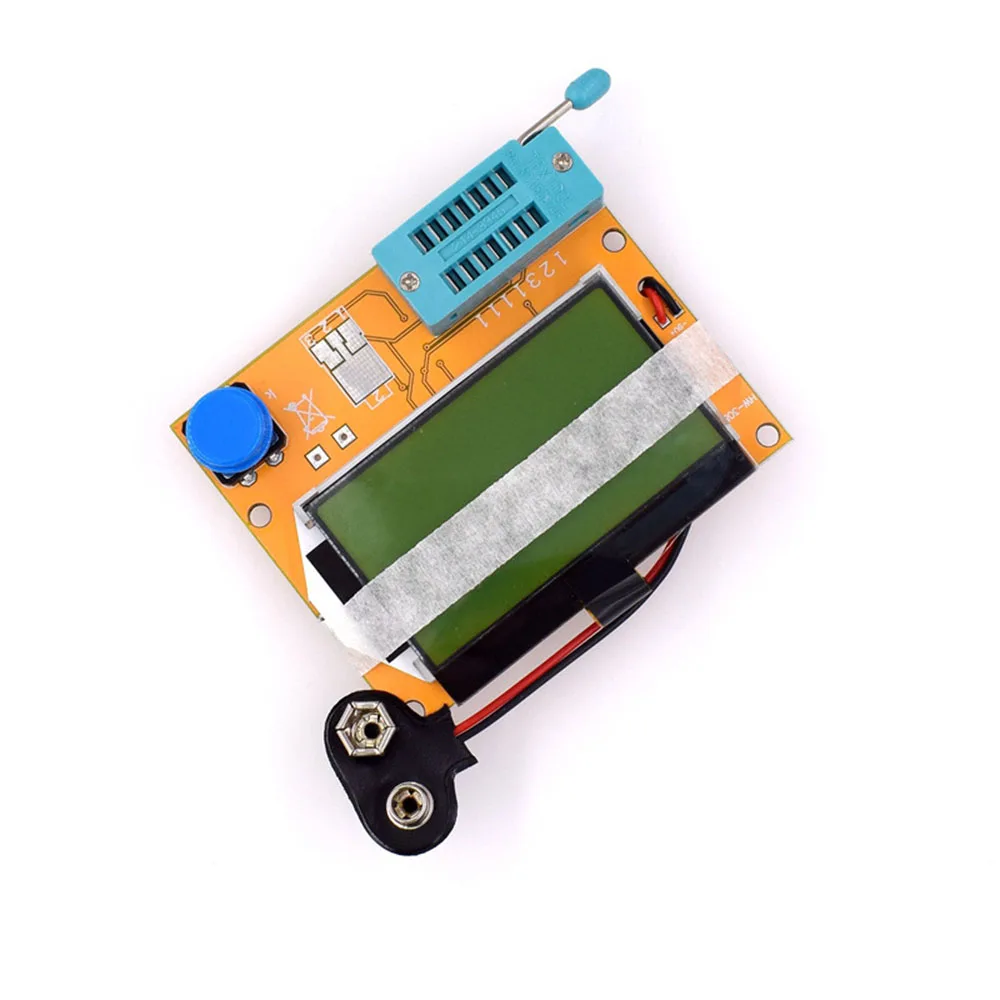

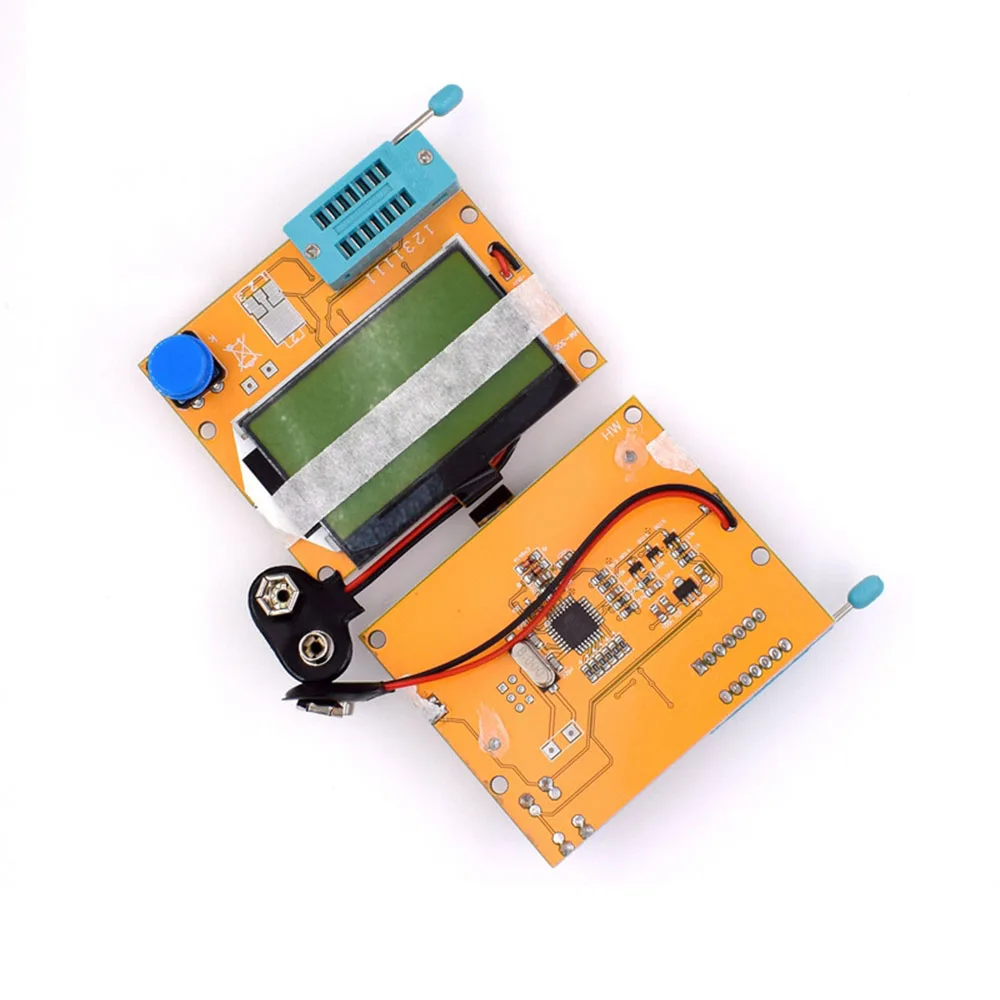

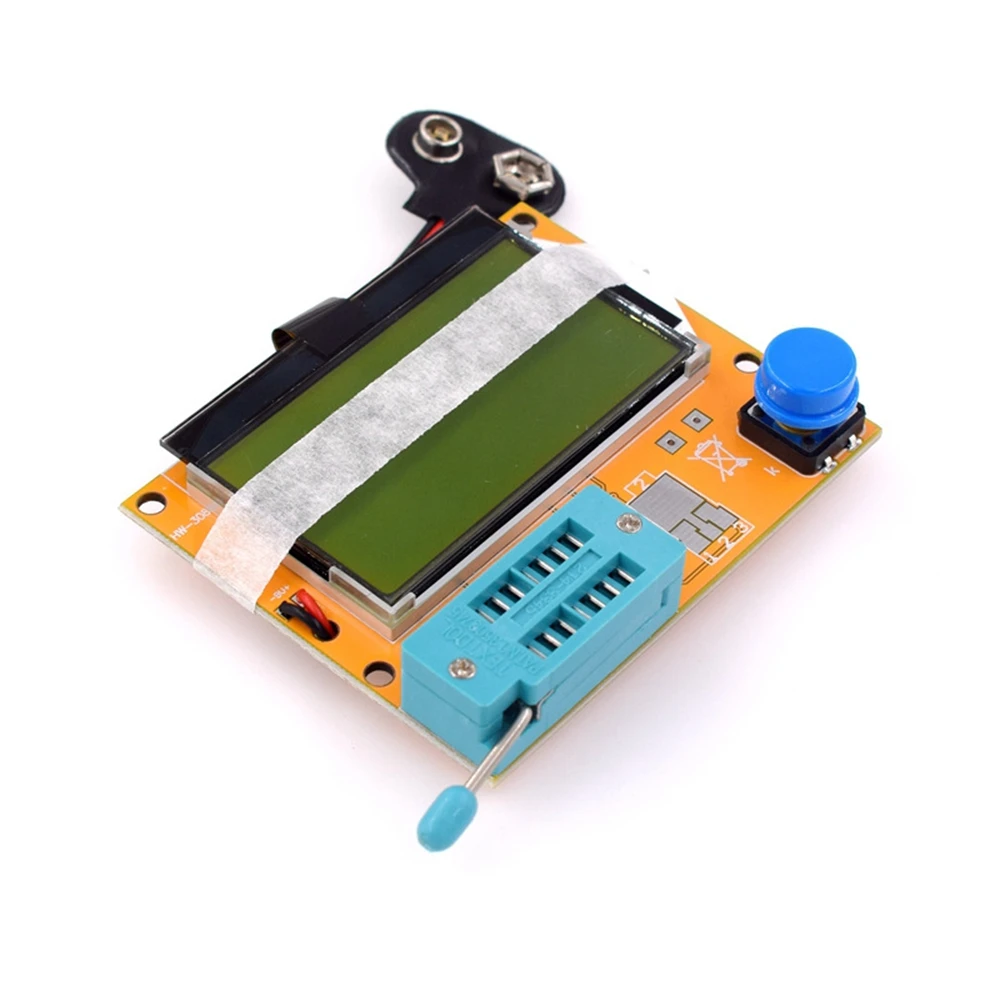

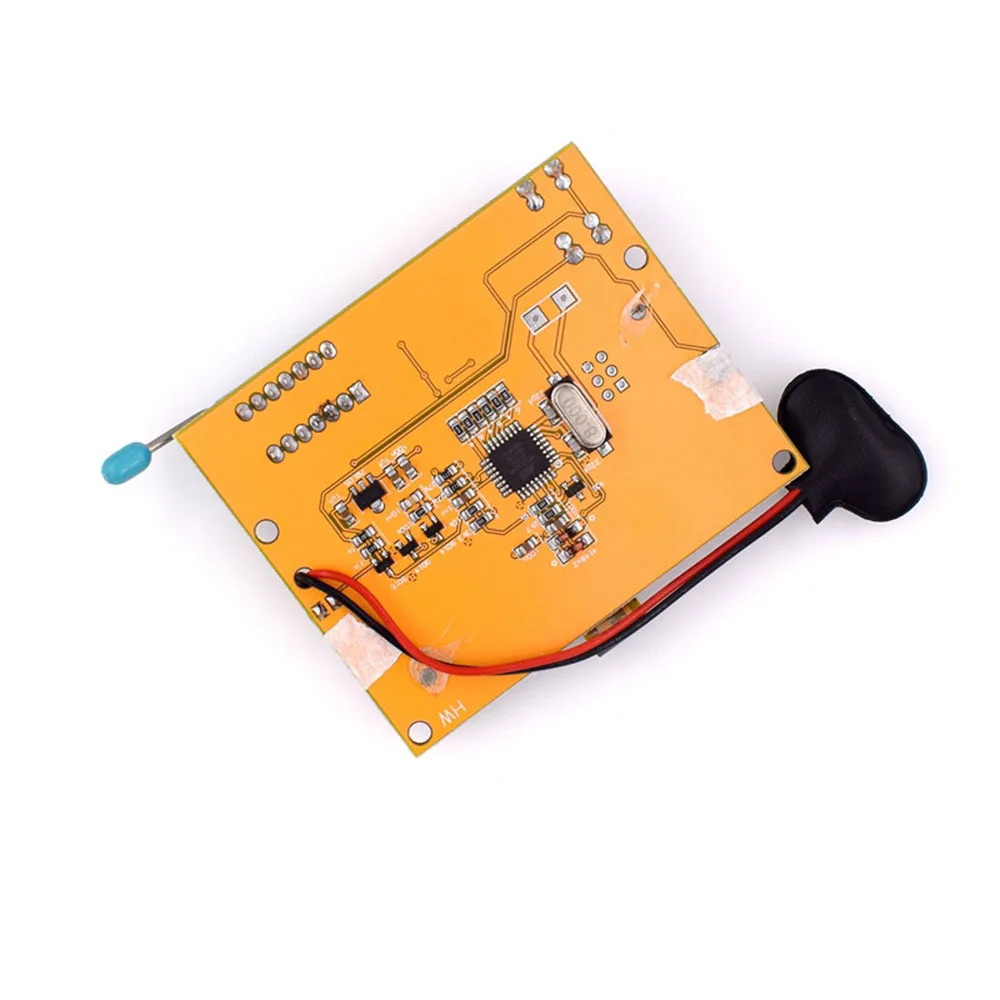

LCR-T4, графический Многофункциональный тестер сопротивления + конденсатор + Диод + SCR + индуктивность + Триод + трубка MOS
1. Используйте микроконтроллеры ATmega8, ATmega168 или ATmega328.
2. 2x16 символов ЖК-дисплей результаты.
3. Управление одним ключом, автоматическое выключение питания.
4. Ток выключения составляет всего 20 на, что поддерживает работу аккумулятора.
5. Недорогая версия не требует кристаллического осциллятора и поддерживает автоматическое отключение питания. ATmega168 или ATmega328 с 1,05 k версия программного обеспечения использует режим сна, чтобы уменьшить потребление энергии, когда нет измерения.
6. Автоматическое обнаружение PNP и NPN биполярных транзисторов, N и P Канальные МОП-транзисторы, JFETs, диоды, двойные диоды, тиристорные Тиристоры.
7. Автоматически обнаруживает расположение штифта.
8. Измерьте коэффициент усиления тока биполярного транзистора и пороговое напряжение соединения эмиттера.
9. Транзисторы Дарлингтона могут быть идентифицированы высоким пороговым напряжением и высоким коэффициентом усиления тока.
10. Обнаружение защитных диодов для биполярных транзисторов и МОП-транзисторов.
11. Измерьте пороговое напряжение и емкость затвора MOSFET.
12. Поддержка измерения и отображения символов двух сопротивлений, до четырех цифр и дисплея блока. Оба конца отображаемого символа сопротивления-это подключенные номера тестера (1-3). Так что потенциометр также может быть измерен. Если потенциометр настроен на один конец, тестер не может отличить середину и оба конца штифта.
13. Разрешение измерения сопротивления-0,1 Ом, и самым высоким измерения значение 50 м Ом.
14. Конденсатор может быть обнаружен и измерен. Самые высокие четыре цифры и дисплей блока. Значение может быть от 25 пФ (8 МГц часов,50pF @ 1 МГцЧасы) до 100mF. Разрешение может достигать 1 pF (@ 8 МГц).
15. Он может использоваться для измерения эквивалентного последовательного сопротивления (ЭПС) постоянной ёмкости, универсальный конденсатор конденсаторов выше 2 мкФ. Разрешение 0,01 Ом и двузначные отображаются значения. Для этой функции требуется не менее 16K flash ATMEGA (ATmega168 или ATmega328).
16. Возможно Показать признаки правильного направления для двух диодов. Кроме того, отображается падение давления вперед.
17. Светодиодный индикатор обнаружен как диод, и падение переднего напряжения намного выше, чем обычно. Двойной светильник-излучающие диоды обнаруживаются как двойные диоды.
18. Стабилитрона диод может быть обнаружена в том случае, если обратное напряжение пробоя ниже, чем 4,5 V. Это будет отображаться как два диода и может определяться только напряжением. Символ зонда, окружающего диод, такой же, в этом чехол, вы можете определить истинный анод диода пороговым напряжением около 700мв!
19.Если Протестировано более 3 частей диода, количество установленных диодов отобразит еще одно сообщение об ошибке. Это произойдет только в том случае, если диод подключен ко всем трем зондам и по крайней мере один-диод типа. В этом чехол следует подключить только два зонда и начать измерение снова, один за другим.
20. Измерьте обратную емкость одного диода. Биполярные транзисторы также могут быть измерены при подключении основания и коллектора или эмиттера.
Двадцать один. Для определения соединения полного моста требуется только одно измерение.
Двадцать два. Конденсаторы ниже 25pf обычно не обнаруживаются, но могут быть соединены параллельно с диодом или по крайней мере конденсатор 25pf параллельно. В этот чехол, вы должны вычесть часть параллельно постоянной ёмкости, универсальный конденсатор значение.
Двадцать три. Сопротивление ниже 2100 Ом будет измерять индуктивность, если ваш ATMEGA имеет по крайней мере 16K флэш-память. Диапазон будет превышать 20 ч от 0:01mH, но точность не является хорошей. Результаты измерений показывают только подключение одного компонента.
Двадцать четыре. Время тестирования составляет около двух секунд, и только измерения емкости и индуктивности будут занимать длительное время.
25. Программное обеспечение может установить количество измерений до автоматического отключения питания.
26. Встроенная функция самопроверки и дополнительный сигнал 50 Гц проверяют точность частоты часов и ждут вызова (ATmega168 и ATmega328).
27. Дополнительное оборудование, калибровочный порт, выходное внутреннее сопротивление и нулевое смещение, самоизмеряемые возможности (ATmega168 и ATmega328). В 100nF до 20 мкФ конденсатор с алюминиевой крышкой, необходим для подключения между контакту 1 и 3, чтобы компенсировать входное напряжение смещения нуля Аналогового компаратора. Это может уменьшить погрешность измерений конденсаторов выше 40 мкФ. Для регулировки коэффициента усиления внутреннего эталонного измерения ADC было установлено исходное напряжение внутренней коррекции с тем же конденсатором.
Если тестовый ток превышает ток удержания, тиристор и ТРИАК могут быть обнаружены. Однако некоторые полупроводниковые Тиристоры и Триаки имеют более высокие триггерные токи, чем может обеспечить тестер. Доступный тестовый ток составляет всего около 6 мА! Обратите внимание, что все функции используются только для микроконтроллеров с большей программной памятью, такой как ATmega168
