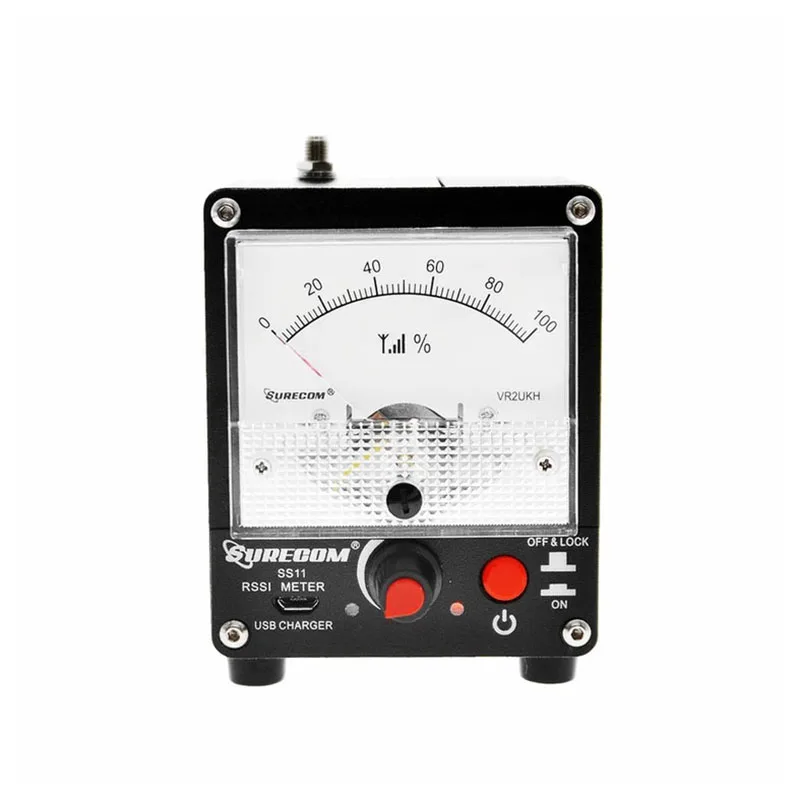

Surecom SS11 RF одиночный измеритель прочности 100K-3GHz полевой силы RSSI Высокая

Surecom SS11 RF одиночный измеритель прочности 100K-3GHz полевой силы RSSI Высокая

Основные характеристики:
Тестовая подходящая антенна для использования в рации

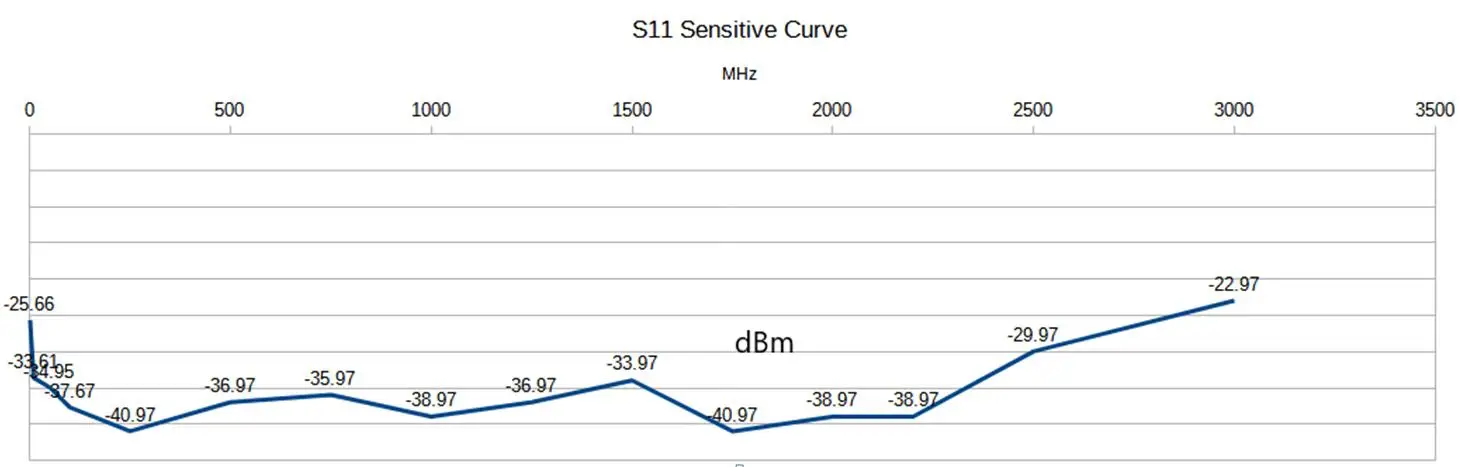

Полоса частот, высокая чувствительность. 100 кГц-3000 МГц

Измерение радио измеритель напряженности поля
Амплитуду указателя можно отрегулировать (для защиты счетчика)

Технические характеристики:

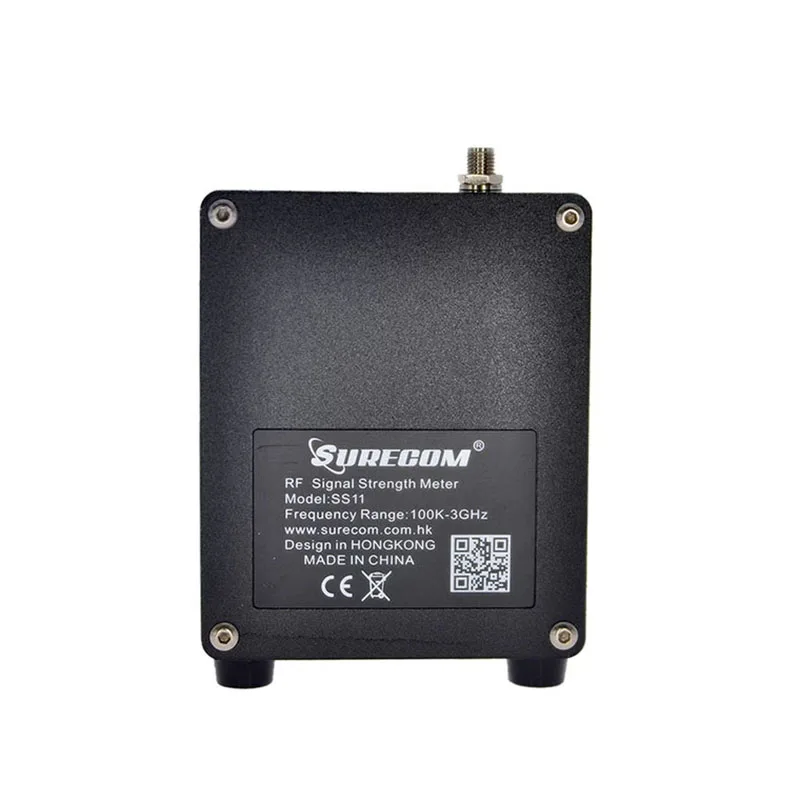

Модель No. SS-10

Частотный диапазон: 100 кГц-3 ГГц
Размер без гнезда: 75x100x64 мм

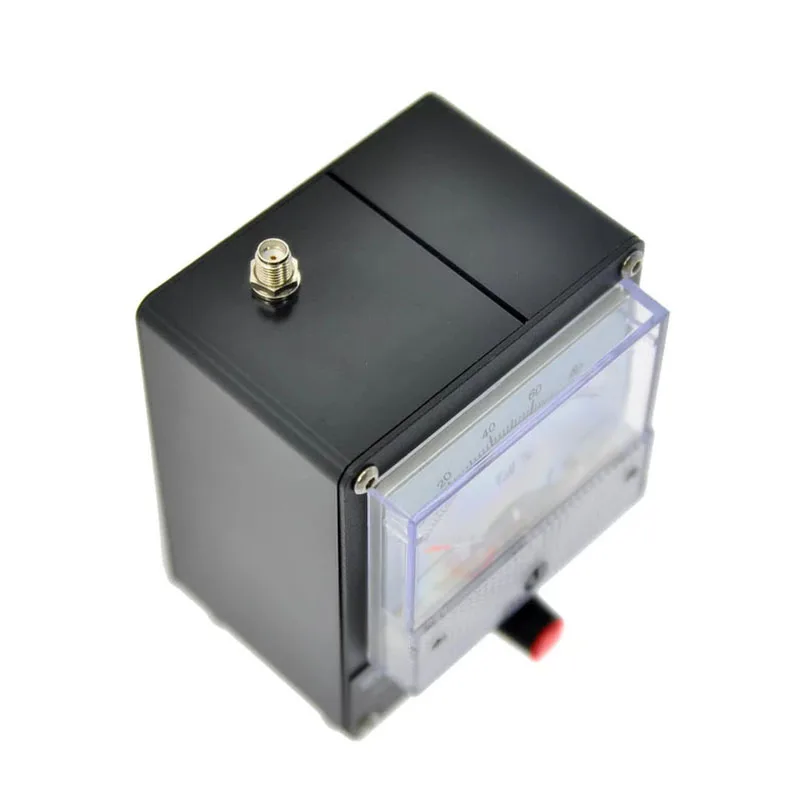

Интерфейс антенны: SMA Female

Особенности:
Внешний вид простой и эффективный, красивый и благородный.
Полоса частот, высокая чувствительность. 100 кГц-3000 МГц (с антенной), пожалуйста, используйте различные Частотные антенны для тестирования сигналов с различными частотами для лучшего эффекта и чувствительности)
Встроенный аккумулятор.
Амплитуду указателя можно отрегулировать (для защиты счетчика)
Встроенная функция автоматического демпфирования, которая является буферной функцией, предотвращает слишком быстрое раскачивание иглы и вызывает повреждения.

Небольшой размер, легко носить с собой, размер: 75x100x64 мм (без учета приподнятой части антенны)

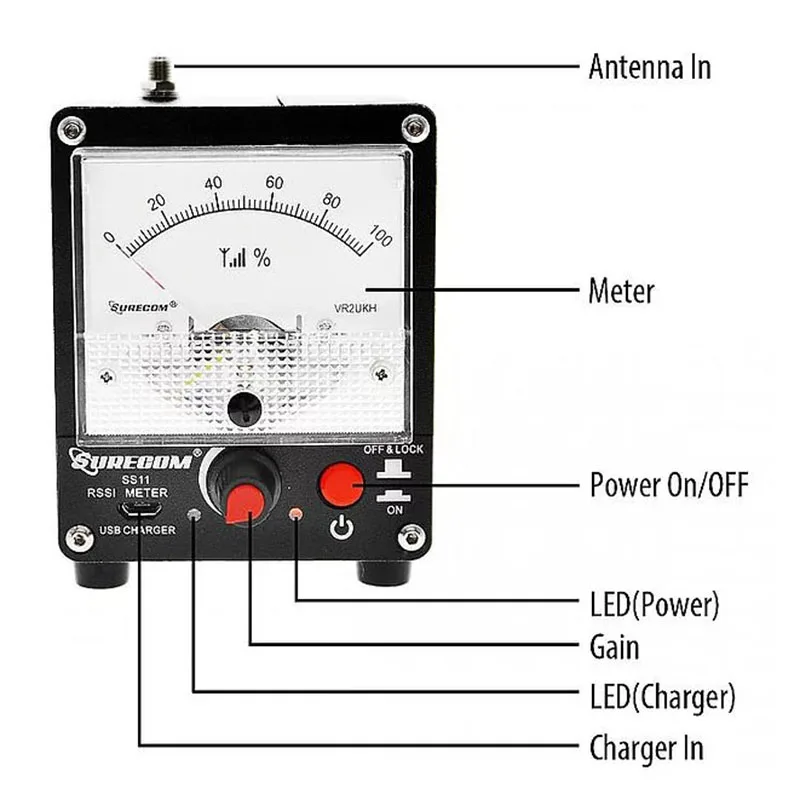

Инструкции по использованию:
Перед использованием, пожалуйста, поверните «амплитудную регулировку» на самый левый конец. Длина вытяжной антенны зависит от частоты теста. Лучше иметь 1/4 волны как можно больше. Портативная рация находится примерно в метре от поля измеритель прочности. Не будьте слишком близко! Во избежание сигнала слишком сильный, чтобы сгореть измеритель силы поля! Затем нажмите кнопку PTT для рации, чтобы включить ее в состояние запуска. В это время указатель измеритель силы поля должен иметь сигнальную индикацию. Чем прочнее сигнал, тем больше индикация!

Регулировка амплитуды: если индикатор силы поля показывает, что максимальный диапазон превышен, "регулировка амплитуды" может быть настроена, чтобы указатель указывал подходящее положение.

Метод тестирования максимальной точки усиления антенны
1. Для того, чтобы изменить частоту удобно и быстро, вы должны использовать клавиатуру, чтобы установить частоту рации вручную.
2. Соедините рации и антенные питатели, поместите измеритель силы поля рядом с антенной (в зависимости от окружающей среды), поместите его в вертикальном угле излучения антенны как можно больше, И метод планирования антенны является лучшим.
3. Установите частоту рации, нажмите кнопку запуска, посмотрите на показания счетчика и зарегистрируйте показания счетчика. Затем установите рации на другие точки частот, пусть рация снова войдет в состояние запуска, посмотрите показания счетчика, а затем сравните показания каждой точки частот! Вы можете знать лучшую частоту/сегмент тестируемой антенны!

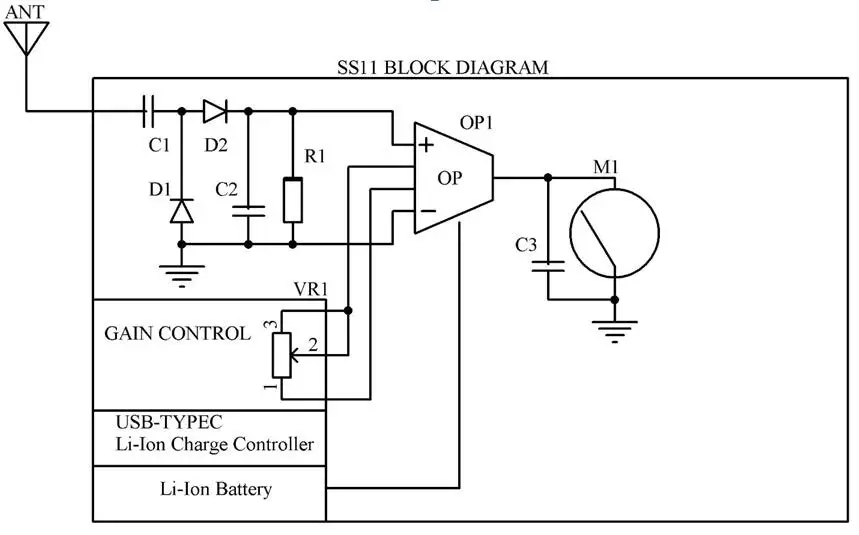

Стандартный измеритель полевой прочности показан на рис. 1. Это простая пассивная (Неработающая) цепь, в которой радиочастотная энергия перехлестывается антенной, выпрямляется до постоянного тока, а затем используется для прямого управления счетчиком. Максимальная чувствительность этой цепи основана в основном на нескольких факторах:
Коэффициент усиления антенны: сколько сигнала на самом деле перехлестывается.
Чувствительность используемого измерительного движения.

Характер используемых диодов.
