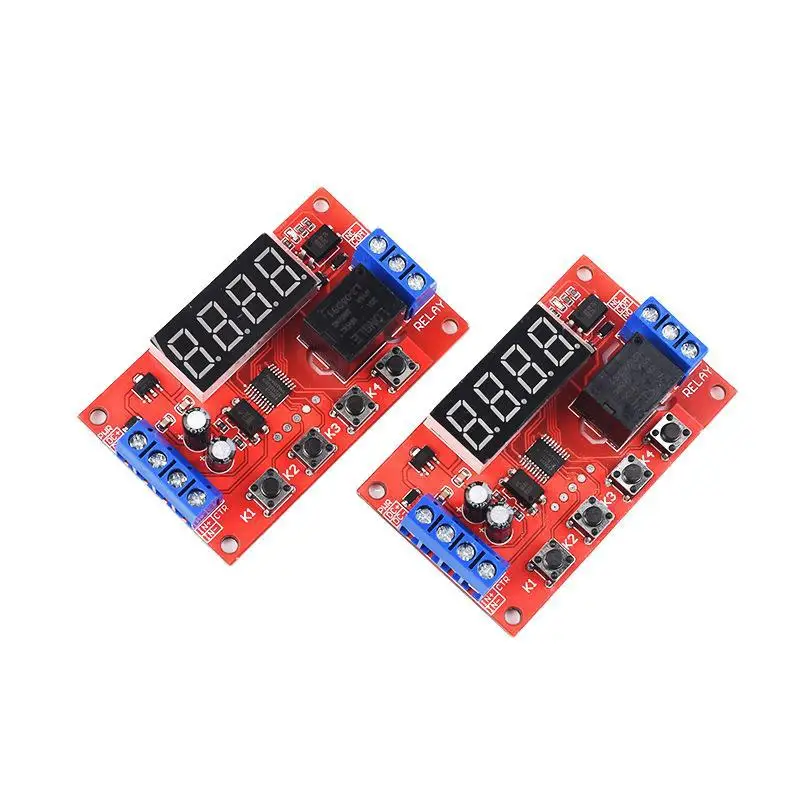

Релейный модуль с регулируемой задержкой времени постоянный ток 5 В 12 24 10 А 32

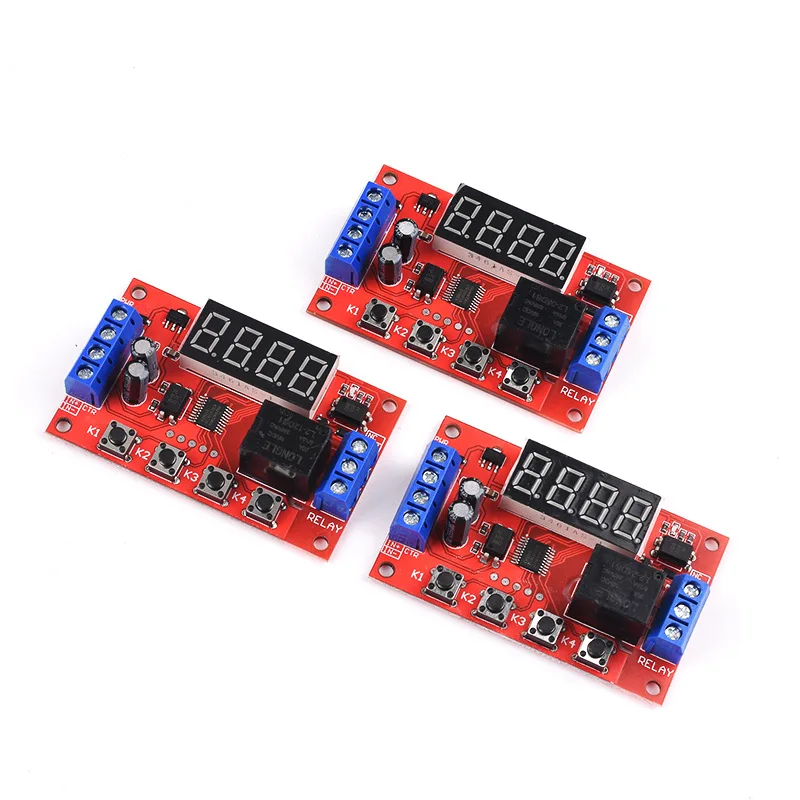

Многорежимный модуль реле времени задержки

32 режима/задержка импульсного цикла/высокая точность Программируемый/изоляция оптопары

5V12V24V опционально

Многофункциональный модуль управления реле специально разработан для пользователей с различными потребностями. Он принимает микроконтроллер в качестве основного блока управления и предустанавливает 32 вида функций, и пользователи могут использовать соответствующие конкретные функции в соответствии с фактическими потребностями. Он может быть применен для управления водяным насосом, управления двигателем, контроля полосы лампы, контроля соленоидного клапана и т. д.

1. Новое обновление, функция модуля увеличена до 32 видов, чтобы удовлетворить больше потребностей приложения.

2. Функция анти-реверса источника питания не повредит модуль из-за неправильного источника питания.

3. Точность синхронизации до 0,01 секунд времени. 0,1 секунды (минимум) ~ 999 минут (максимум) опционально

4. Настройка энергосбережения с низким энергопотреблением, вы можете выключить Область отображения.

Параметры продукта:

Название продукта: Многофункциональное реле задержки времени

Реле V номер: DC5V/12V/24V опционально

Входное напряжение: 5 В версия: DC5V источник питания; 12 В версия: DC12V источник питания; 24 В версия: DC24V источник питания

Выходная нагрузка: в пределах 30 В постоянного тока, максимальная 10А. В пределах 250 В, максимум 5 А.

Триггер: версия 5 В (высокий уровень: 5 В); Версия 12 В (высокий уровень: 12 В), версия 24 В (высокий уровень: 24 В) низкий уровень-0 В.

Ток покоя: 20 мА

Рабочий ток: 60 мА

Рабочая температура: -25 ℃-85 ℃

Память отключения питания: Да

Вес продукта: ≈ 26 г

Размер изделия: 65*34,3*17,5 (мм Д * Ш * В)

Ручное измерение только для справки, фактический размер зависит от фактического продукта

Меры предосторожности:

1. Пожалуйста, выберите требуемую версию номера V (в соответствии с указанными выше различиями в идентификации реле, реле-5 В мгновенной версии 5 В), чтобы избежать неправильной покупки.

2. Релейный выход является пассивным контактом, без выходного тока, для управления функцией ВКЛ-ВЫКЛ линии.

3. Пожалуйста, введите напряжение триггера строго в соответствии с выбранной версией

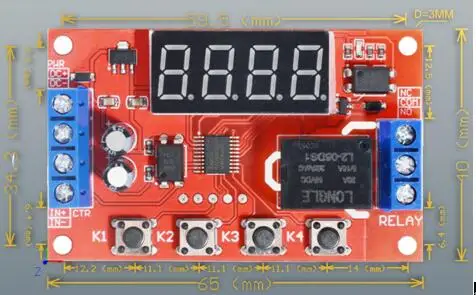

Размер:

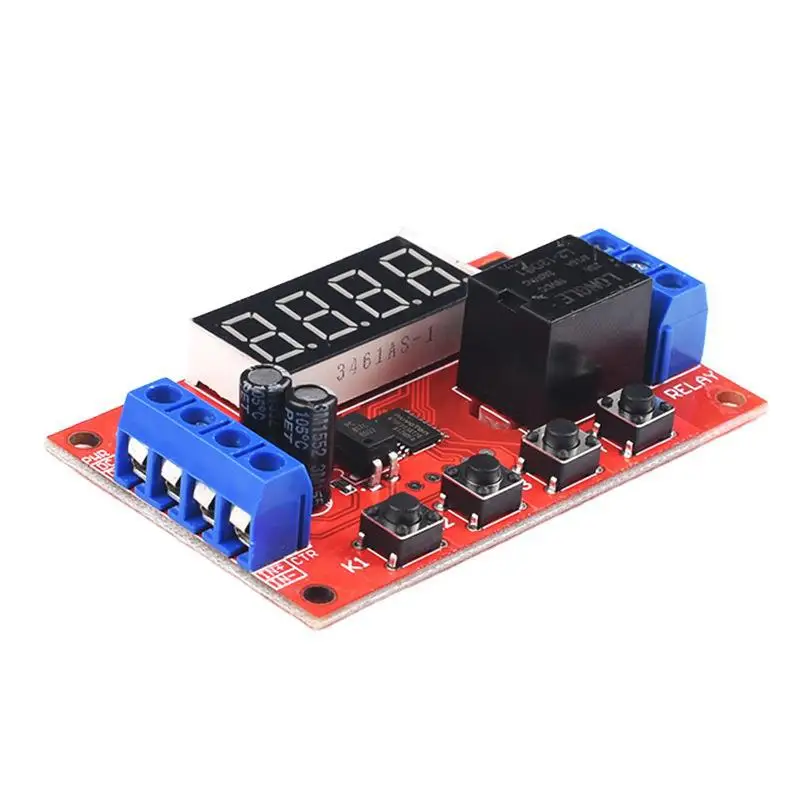

Особенности продукта:

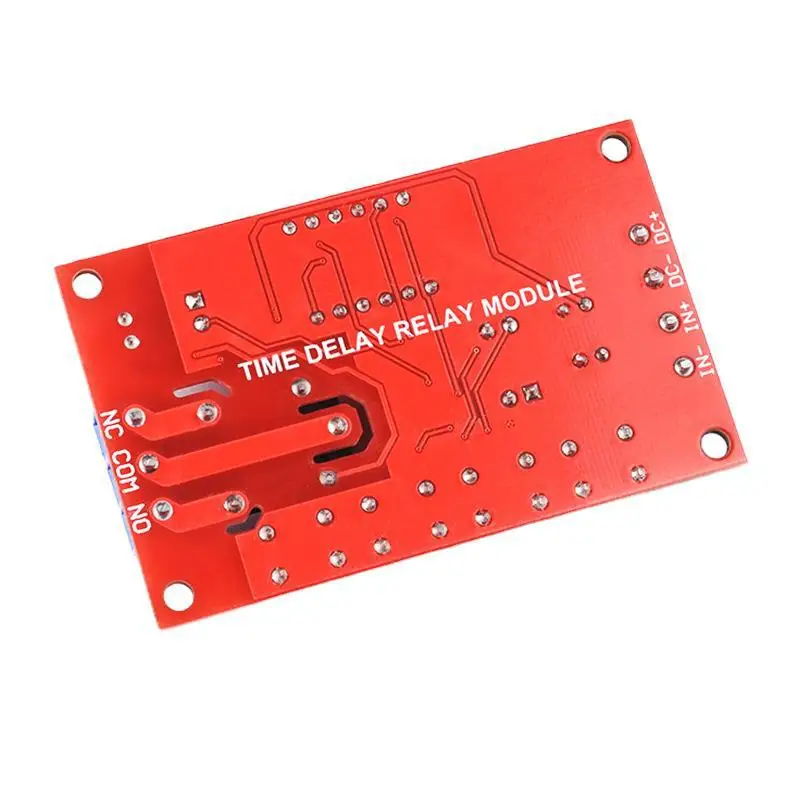

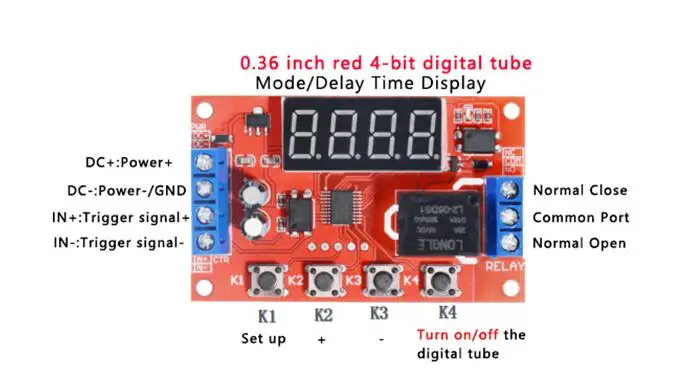

Описание порта проводки:

DC + вход DC источник питания положительный

Отрицательный источник питания постоянного тока

Вход + сигнал положительный

Вход в сигнал отрицательный

Без реле, как правило, открытый интерфейс, реле короткое замыкание с COM, когда оно включено, и оно приостановлено, когда не включено;

Common terminal interface COM

NC релейный нормально закрытый терминальный интерфейс, когда реле не вытягивается, оно короткое замыкание с COM, и оно остается плавающим, когда вытягивается;

Инструкции по использованию:

Рабочий режим (32 вида):

P-11: в режиме пробежки есть сигнал вытягивания и нет отключения сигнала.

P-12: режим самоблокировки, состояние реле меняется один раз после каждого триггера.

P-13: после запуска, реле будет тянуть и отключать после задержки времени; Триггер будет недействителен во время задержки.

P-14: после запуска, реле будет тянуть, и он будет отключен после задержки времени; Триггер будет повторно приурочен во время задержки.

P-15: после запуска, реле будет тянуть, и он будет отключен после задержки времени A; В течение времени задержки, накопленный таймер будет срабатывать.

P-16: после запуска, реле будет тянуть и отключать после задержки времени A; Во время задержки, сброс будет срабатывать (реле отключено).

P-17: после запуска, реле тянет в течение срока сигнала, входной сигнал исчезает, а затем отключается после задержки времени; Во время задержки, реле срабатывает снова, чтобы удерживать нажатие, и время останавливается до тех пор, пока последний сигнал не исчезнет, Задержка времени, затем отключение.

P-18: реле будет тянуть сразу после включения, и оно будет отключено после задержки секунды; До следующего включения питания.

P-21: подайте сигнал, реле будет тянуть через некоторое время.

P-22: Подайте непрерывный сигнал, после того, как время превышает a, реле будет тянуть; Когда сигнал исчезнет, реле откроется.

P-23: Когда сигнал исчезает более чем на раз, реле тянет; Когда есть сигнал, реле отключается.

P-24: дать непрерывный сигнал. После того, как время превышает A, реле будет тянуть; Когда сигнал исчезнет более, чем время A, реле будет открыто.

P-25: дают непрерывный сигнал, реле тянет после Превышения времени; Дают непрерывный сигнал снова, реле выключается после Превышения времени

P-26: подайте сигнал, реле будет отключено через некоторое время; После того, как сигнал исчезнет, реле прекратится через секунду.

P-27: Есть импульсный сигнал (восходящий край или падающий край), реле отключено, нет импульсного сигнала, реле тянет после задержки времени (непрерывный высокий уровень или непрерывный низкий уровень не считаются пульсом).

P-28: после включения питания реле будет тянуть после задержки A до выключения питания.

В

P-31: после включения питания реле тянет во времени A и выключает время B, в бесконечном цикле; Отключение питания останавливается.

P-32: есть непрерывный сигнал, реле тянет за раз, отключает время B, бесконечный цикл; Сигнал исчезает, и цикл прекращается.

P-33: Дайте сигнал один раз, реле тянет за раз, отключает время B, бесконечный цикл; Дайте другой сигнал, чтобы завершить цикл.

P-34: после включения, реле тянет после задержки A, и отключается после вытягивания во время B.

P-35: подайте сигнал, после задержки a реле тянет и выключается после того, как время B тянется.

P-36: предоставляется непрерывный сигнал. После Превышения времени A реле включается и отключается после включения времени B; Сигнал исчезает, время очищается, и реле выключено.

P-37: есть сигнал, реле будет автоматически отключено после того, как время a будет закрыто, и время B будет подсчитываться после отключения. Триггер сигнала недействителен во время A + B.

P-38: есть сигнал, реле будет автоматически отключено после времени pull-in a, после того, как время B засчитывается после отключения, он будет автоматически отключен после того, как время pull-in A снова.

В

P-41: сигнал не действует; Сигнал исчезает и срабатывает; Реле поглощает и сливается через некоторое время для отключения.

P-42: сигнал исчезает. После задержки A реле тянет; После задержки B реле отключается.

P-43: сигнал исчезает. После того, как исчезновение превышает время A, реле тянет; После задержки времени B, реле открывается.

P-44: после включения питания реле тянет вовремя A и выключает время B; После цикла C раз реле выключается и останавливается.

P-45: после включения питания Нет действий; После сигнала реле вытягивает в A время и отключает время B; Реле выключено и остановлено после циклов C; при подаче сигнала он выполняется снова.

P-46: после того, как сигнал получен более чем раз, реле тянет; Удерживает нажатие; Питание останавливается.

P-47: после того, как сигнал превышает один раз, реле тянет; Когда он тянет в течение времени, он отключен.

P-48: в течение C времени, после непрерывного предоставления сигнала более чем раз, реле отключится и прекратится через B время.

Таблица описания положения десятичной точки и единицы времени, которую она представляет:

X. xx, десятичная система точка находится в сотни место, временной диапазон 0,01 ~ 9,99 секунд

Xx. x Десятичная точка находится в десятый, временной диапазон 0,1 ~ 99,9 секунд

Xxx не имеет десятичной точки, диапазон времени составляет 1 ~ 999 секунд

Xxx. Десятичная точка в одной цифре, диапазон времени-1 ~ 999 минут

Выключите дисплей: в неустановленном состоянии нажмите клавишу K4, чтобы выключить дисплей, затем нажмите его снова, чтобы включить.

Описание рабочих параметров:

Удерживайте клавишу K1, не отпуская ее, через 2 секунды на дисплее отображается P-xx, нажмите K2 и K3, чтобы изменить режим работы. После выбора режима работы, короткое нажатие K1 для ввода настройки времени, экран отображает Axxx, затем нажмите K2 и K3 для изменения временных параметров, короткий пресс K2 и K3 плюс или минус 1, длительное нажатие, чтобы быстро добавить и вычесть 10, Нажмите клавишу K4, чтобы задать положение десятичной точки. После настройки времени, нажмите кнопку K1, чтобы установить время B, экран отображает bxxx, затем нажмите клавиши K2 и K3, чтобы изменить параметры времени B, клавиши K2 и K3 короткое нажатие плюс или минус 1, длительное нажатие, чтобы быстро добавить и вычесть 10, Нажмите клавишу K4, чтобы задать положение десятичной точки. После установки времени B (если режим имеет параметр C cycle number), нажмите кнопку K1, чтобы установить номер цикла C, на экране отображается Cxxx, затем нажмите клавиши K2 и K3, чтобы изменить параметр C cycle number, Клавиши K2 и K3 короткое нажатие для увеличения и уменьшения на 1, длительное нажатие для увеличения и уменьшения на 10. После настройки нажмите кнопку K1 один раз, чтобы выйти из состояния настройки и сохранить все параметры.
