DC 12V 24V контроллер двигателя вперед назад руководство

Мощность:Дополнительно DC5V/DC12V/DC24V

Входной сигнал:Вперед, назад, положительный предел, обратный предел.[Высокий уровень 4-26 в (датчик PNP или контактный выключатель)]

Логика запуска:Вперед, назад, циклический вперед и назад

Выходное действие:

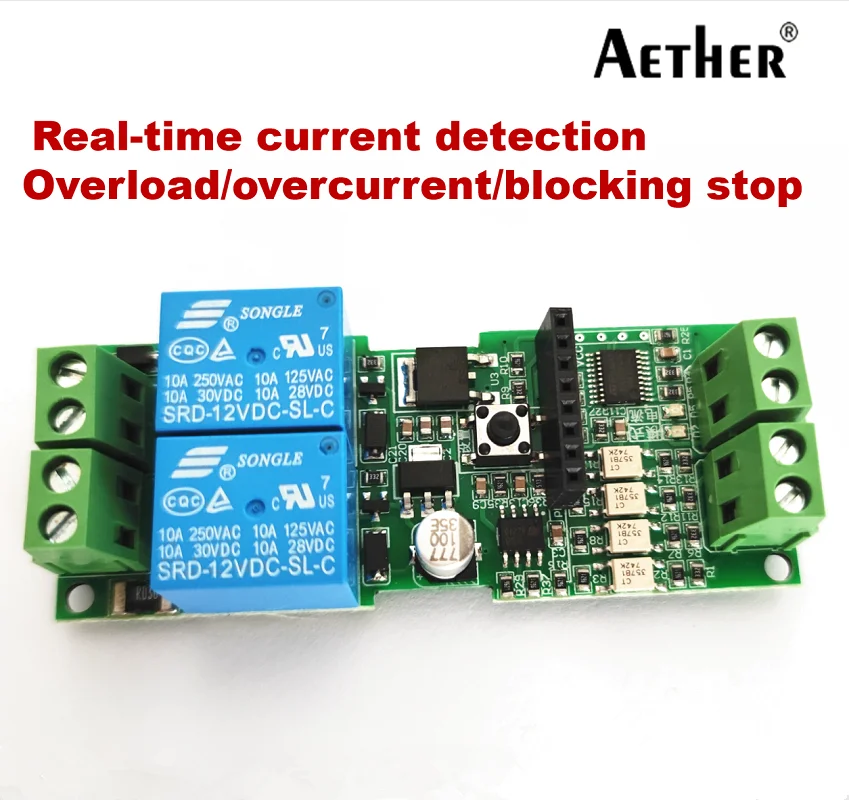

1. Блокировка двигателя перегрузки по току 0-8A Регулируемая (2s не триггер после перегрузки по току)

2.Контроль предела (это направление не срабатывает после ограничения)

Функция:

(Положительный и обратный переключатель имеет задержку 200 мс)

1.Обратный подъёмник

2.Самоблокирующийся вперед или назад

3.Цикл питания вперед и назад

Во-первых, настройки функции:

【 1 】 Включите модуль

【 2. Удерживайте кнопку настройки в течение 1 секунды, чтобы войти в режим, индикатор режима мигает, количество вспышек соответствует режиму, И короткое нажатие клавиши настройки для переключения режима (есть три режима, режим 1 в режим 3 циклическое переключение).

【 3. Удерживайте кнопку настройки снова в течение 1 секунды, чтобы войти в настройку тока, и индикатор Тока мигает, время мигания соответствует текущей шестерне. Короткое нажатие клавиши настройки для переключения защитного тока

(Ток защиты делится на 8 передач в среднем, минимальный в шестерне 1, максимальный в шестерне 8, это предельный ток защиты 8A модуля, И переключение цикла с шестерни 1 на шестерню 8).Программный контроль заблокированного тока 1-8А может быть установлен точно и стабильно.

【 4 Наконец нажмите и удерживайте кнопку настройки в течение 1 секунды, чтобы сохранить настройки. Модуль начинает работать. Параметры отключения питания модуля не теряются и могут быть использованы напрямую.

Во-вторых, таблица режимов вывода:

НЕТ:Режим 1

Название:Движение вперед или назад

Описание:Когда есть передний сигнал, двигатель движется вперед; Когда есть сигнал разворота, двигатель перевернут; Нет переднего сигнала и Нет Обратного сигнала, двигатель остановлен.

Примечания:После достижения предельного срока вращения вперед, он не может поворачиваться вперед снова, когда обратный лимитит достиг, он не может быть изменен снова; Предельный сигнал имеет приоритет, И предел обнаруживается во время вращения сигнал немедленно прекратится.

НЕТ:Режим 2

Название:Самоблокирующийся вперед или назад

Описание:Сигнал должен срабатывать более 20 мс, модуль самоблокирующийся работает все время. Обратный сигнал, возникший при повороте вперед, немедленно Поверните назад.

Примечания:Как и в вышеуказанном режиме 1 Примечание

НЕТ:Режим 3

Название:Включение питания вперед и назад

Описание:Модуль включения питания автоматически запускает вращение вперед, когда двигатель бежит к ограничительному переключателю переднего вращения, ограничительный переключатель запускает обратный сигнал, двигатель Реверсивный; двигатель работает на ограничителе переднего вращения, ограничительный переключатель запускает сигнал переднего вращения, и двигатель вращается вперед. Продолжайте ездить на велосипеде.

(В этом режиме ограничительный переключатель используется для запуска двигателя, автоматического вращения вперед и назад)

Примечания:Для реализации функции режима 3 выходной сигнал ограничительного выключателя должен быть подключен к переднему и обратному пусковому порту двигателя.

№: 1

Чехлы:Стеклоподъемник

Функция:Принимает SPDT inching switch, который соединяет два выходных сигнала переключателя с передним вращением и обратным вращением триггерных портов соответственно, установите перегрузки по току, чтобы о закрытом токе ротора двигателя, срабатывает сигнал прямого вращения, стекло поднимается, стекло поднимается в положение, двигатель заблокирован, И контроллер контролирует двигатель, чтобы остановить.

Примечания:После срабатывания предельного срока вращения, сигнал больше не может триггера вперед вращения; После того, как двигатель перегрузки по току останавливается, сигнал может вызвать вперед вращение снова.

№: 2

Чехлы:Автоматическое разделение стеклянной двери

Функция:Стеклянная раздвижная дверь инфракрасный модуль обнаружения человеческого тела приводит SPDT релейный модуль общая точка релейного модуля соединена с высоким уровнем, нормально открытые и нормально закрытые подключены к передним и обратным сигнальным портам соответственно, а концевой выключатель подключен к порту конечного сигнала.

Когда инфракрасный модуль обнаружения человеческого тела обнаруживает, что кто-то приближается, вытягивается выходной релейный модуль высокого уровня, подключается нормально открытая точка и общая точка, выход высокого уровня выходной, модуль триггера вращается вперед, порт сигнала вращается вперед, Двигатель вращается вперед, достигает конечной точки, Ограничительный выключатель срабатывает, и двигатель останавливается. Когда человек покидает, инфракрасный модуль обнаружения человеческого тела выводит на низкий уровень, реле отключено, нормально закрытый порт выводит на высокий уровень, запускается обратный порт модуля, двигатель возвращается, концевой выключатель достигает конечной точки, двигатель останавливается и дверь закрыта.

Примечания:После срабатывания предельного вращения, сигнал больше не может запускать вращение вперед.

№: 3

Чехлы:Логистические шкафчики/Автоматические Подъемные стержни ворот/домашний автоматический шкаф/автоматический миксер

Функция:Процесс реализации аналогичен описанию, приведенному выше, чехол

Примечания:Автоматическое управление, защита от перегрузки по току

Примечание:

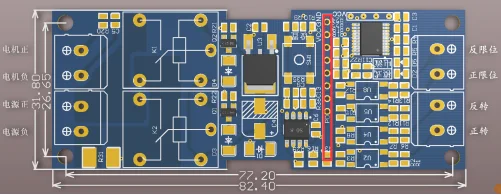

Размер модуля: 82,4*31,8*18 мм (Д/Ш/В),Состоит из четырех 3,2 мм монтажные отверстия и может быть установлен с использованием 3 мм медный сообщений.

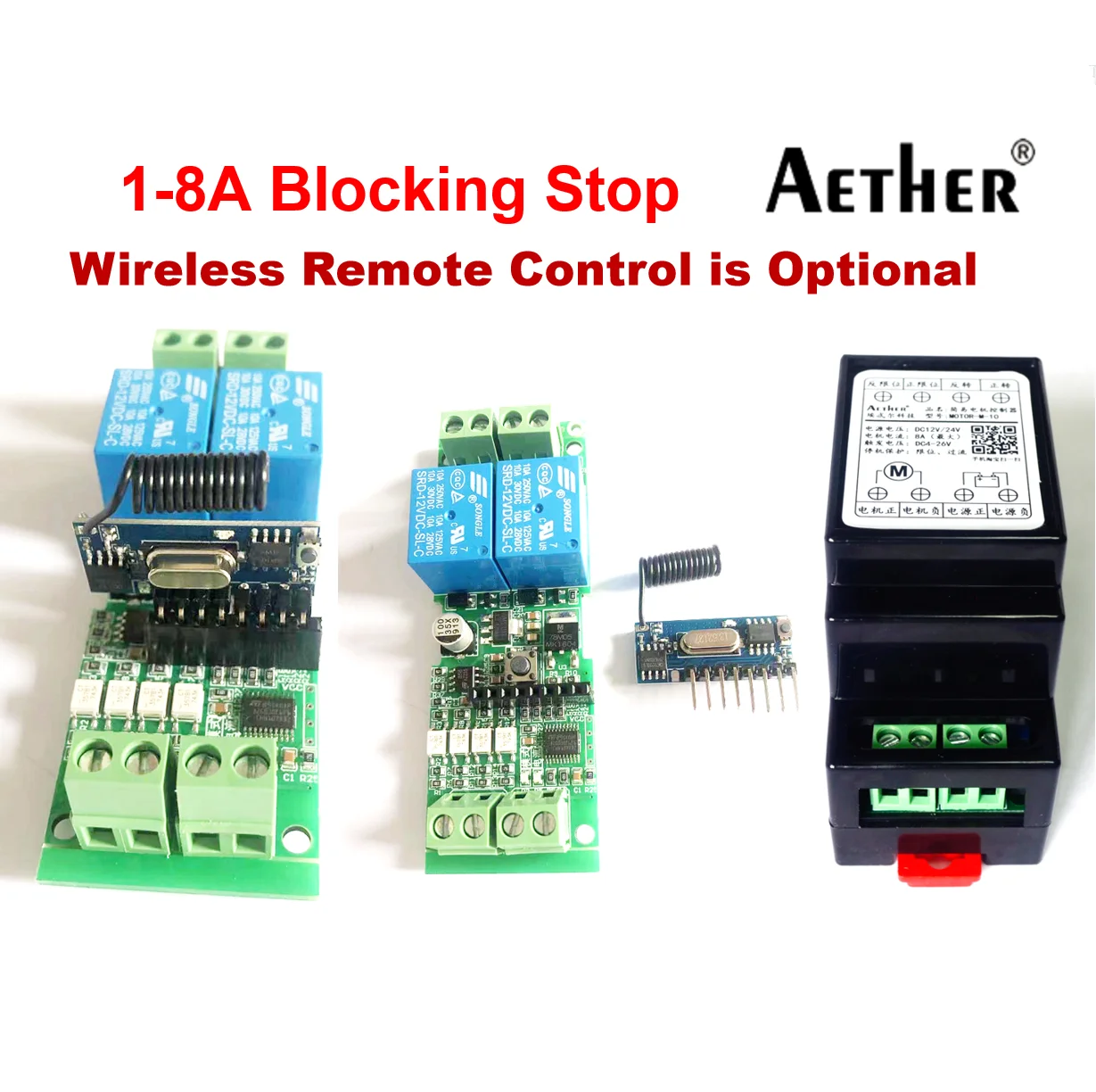

В то же время он также может быть оснащен специальной пластиковой оболочкой ABS, которая может быть установлена на u-образной направляющей 35 мм.Размер корпуса: 88 мм * 37 мм * 59 мм.

> Настройки беспроводного дистанционного управления: (Настройка беспроводного режима и обучение)

1)Короткое нажатие LK 1 раз и светодиодный индикатор мигает 1 раз.

После освобождения ключа в течение 1 секунды светодиодный индикатор всегда включен. Установите режим работы до 4-х канальный выход автофиксацией/шаговым управлением режим и войти в режим обучения. Нажмите любую клавишу на пульте дистанционного управления в течение 5 секунд для завершения обучения. После успешного обучения светодиодный индикатор выключается. Если клавиша дистанционного управления не нажата в течение 5 секунд, светодиодный индикатор также выключается и выходит из режима обучения.

2)Короткое нажатие LK в течение 2 раз, светодиодный индикатор мигает 2 раза, и другие жеКак 1)

3)Короткое нажатие LK 3 раза, светодиодный индикатор мигает 3 раза, и другие жеКак 1)

4)Короткое нажатие LK для 4 раз, светодиодный мигает 4 раза, и другие жеКак 1)

5)Короткое нажатие LK в течение 5 раз, светодиодный индикатор мигает 5 раз, и другие жеКак 1)

6)Короткое нажатие LK в течение 6 раз, светодиодный индикатор мигает 6 раз, и другие жеКак 1)

7)Короткое нажатие LK в течение 7 раз, светодиодный индикатор мигает 7 раз, и другие жеКак 1)

8)КороткийНажмите LK 8 раз, и светодиодный индикатор мигает 8 раз. После отпускания ключей, светодиодный гаснет, то есть все сохраненные государства (соответствующий код) таможенной очистки и режим работы будет восстановлена до 4-полосная автофиксацией/шаговым управлением режим на заводе.

9)По заводским настройкам по умолчанию модуля 4-полосная автофиксацией/шаговым управлением режим.

> Беспроводные порты приемника Описание:

Описание контактного имени

GNDОтрицательная мощность

VCCМощность положительный (в обычном режиме + 3,3 V)

D0Выход первого переключателя, низкий уровень в нормальное время,

Высокий уровень при управлении

D1Выход второго переключателя... (как указано выше)

D2Выход третьего переключателя ....... (как указано выше)

D3Выход четвертого канала... (как указано выше)

LKВнешний светодиодный повторный ключ, внешний

Подключение может быть приостановлено

PDСпящий штырь(Подключен к гибернации VCC, не может

Получение сигналов после спячки; Работа заземления)

GNDОтрицательная мощность

GNDЗемля антенны

МуравейАнтенна

> Подключение пульта дистанционного управления:

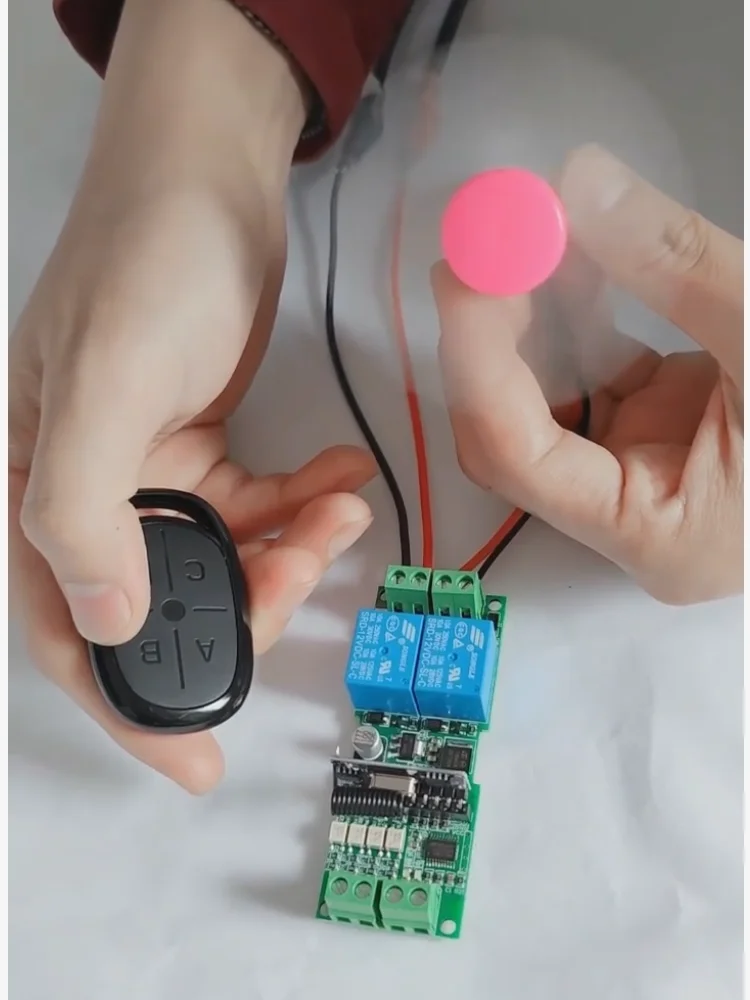

Питание на переднем и обратном контроллере, короткое нажатие кнопки на беспроводной приемной плате один раз, подождите, пока светильник всегда включен на беспроводной приемной плате, И долго нажимайте любую клавишу на пульте дистанционного управления, пока светильник не выключится, и беспроводная Настройка будет успешной.

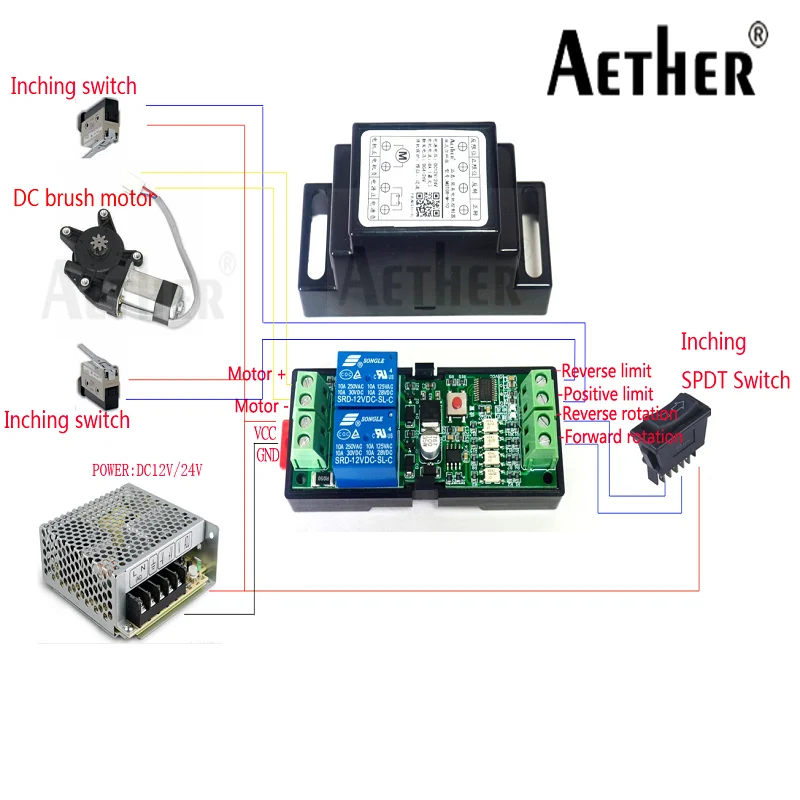

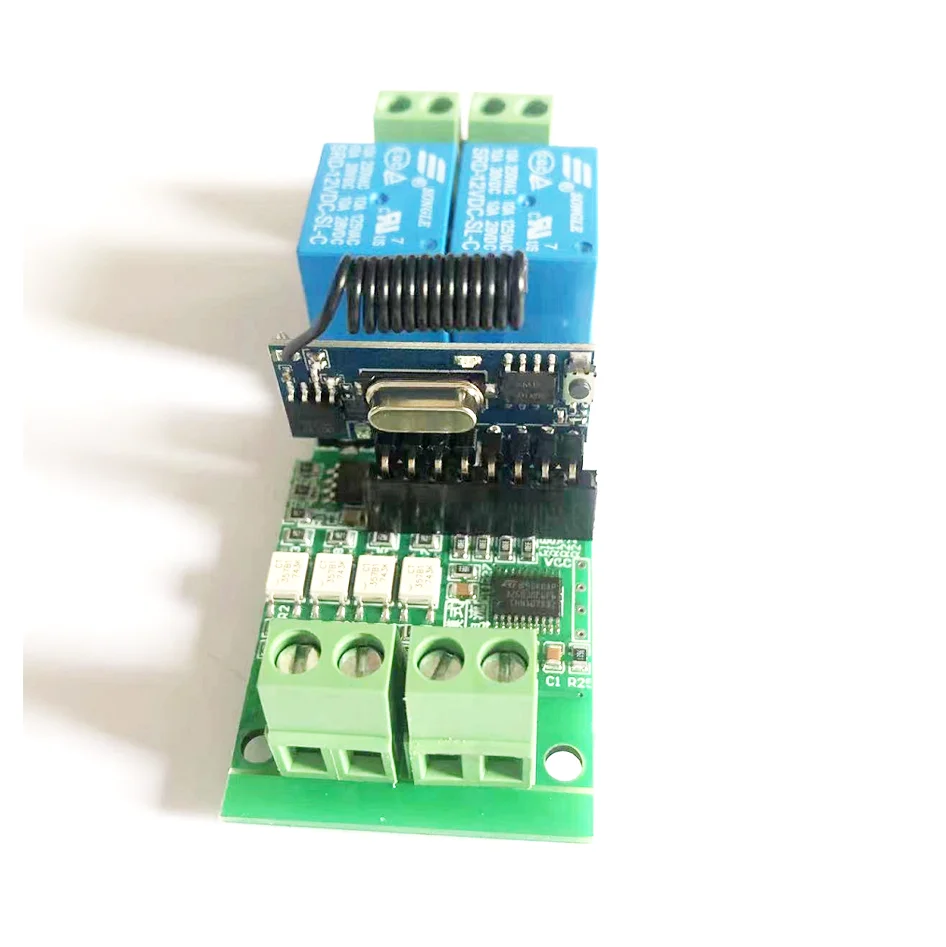

(В сочетании с изображениями ниже, особенно плата приемника не может быть вставлена неправильно):

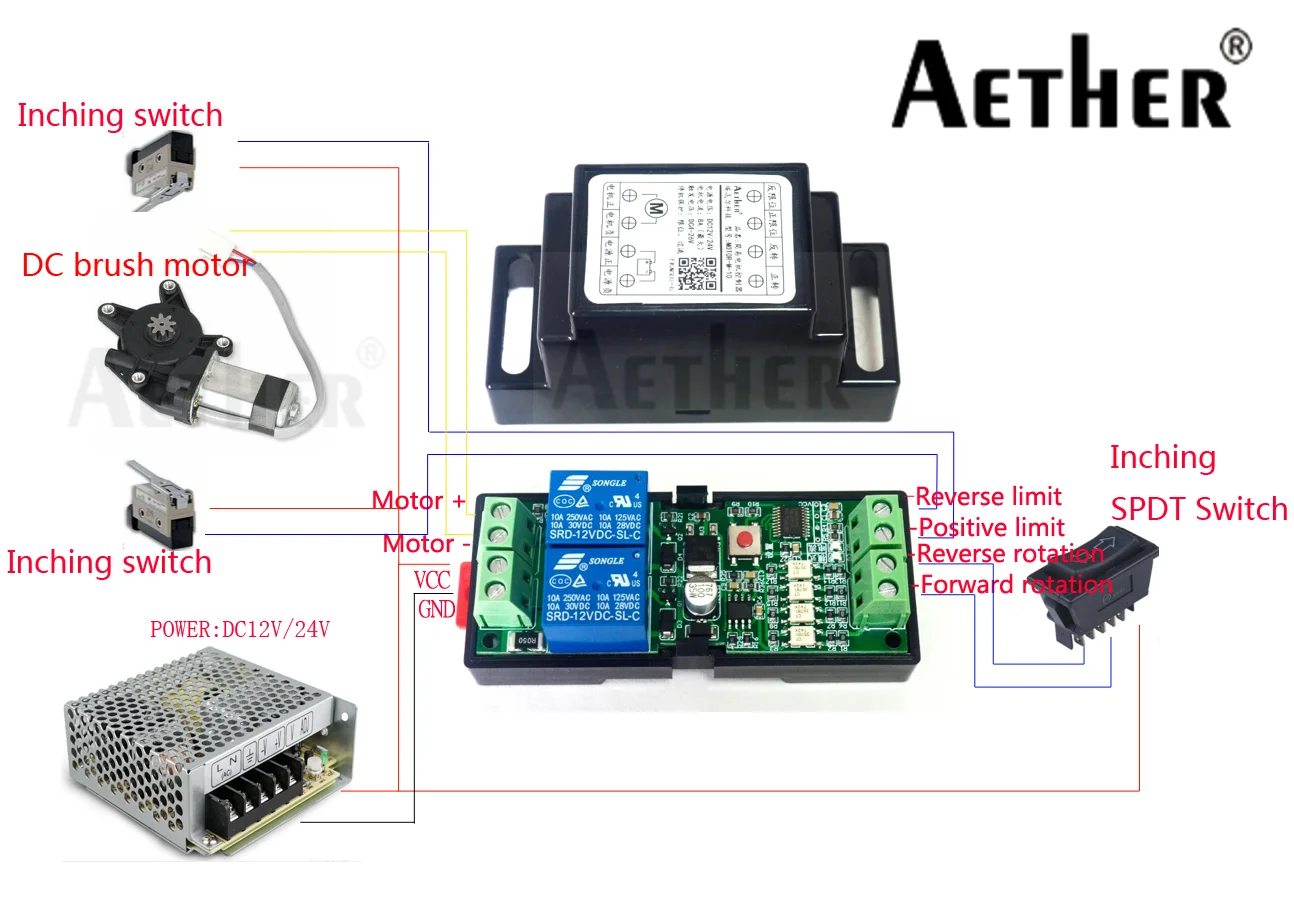

Вышеуказанная схема проводки основана на режиме управления концевым выключателем. Ее также можно контролировать заблокированным током ротора (концевой выключатель может быть подключен или нет).
