MOFI Accuphase_C-3850 Core Circuit Pre-Amplifie PCB Project

-Краткое описание

MOFI-C-3850 предусилитель основной цепи, он основан на основной цепи Accuphase_C-3850 предварительного усилителя.

-Основные технические характеристики

Предварительный усилитель класса А.

Двойные отзывы о напряжении и токе.

PCB небольшой и гибкий, больше подходит для всех видов установки шасси.

Все-в-одном, одноточечное заземление, сопротивление заземлению близко к значению сопротивления 0,02 Ом, низкая noisedesign.

Схема и ключевые точки отладки

PCB поставляется с компонентными параметрами для легкой установки.

Мы ссылаемся только на схему части усиления цепи. Если вам нужен полный параметр цепи, пожалуйста, прочитайте значение компонента с PCB самостоятельно; Мы не предоставляем дополнительно.

Пожалуйста, держите тестовое напряжение достаточно близко к нему, +-20% также допускается

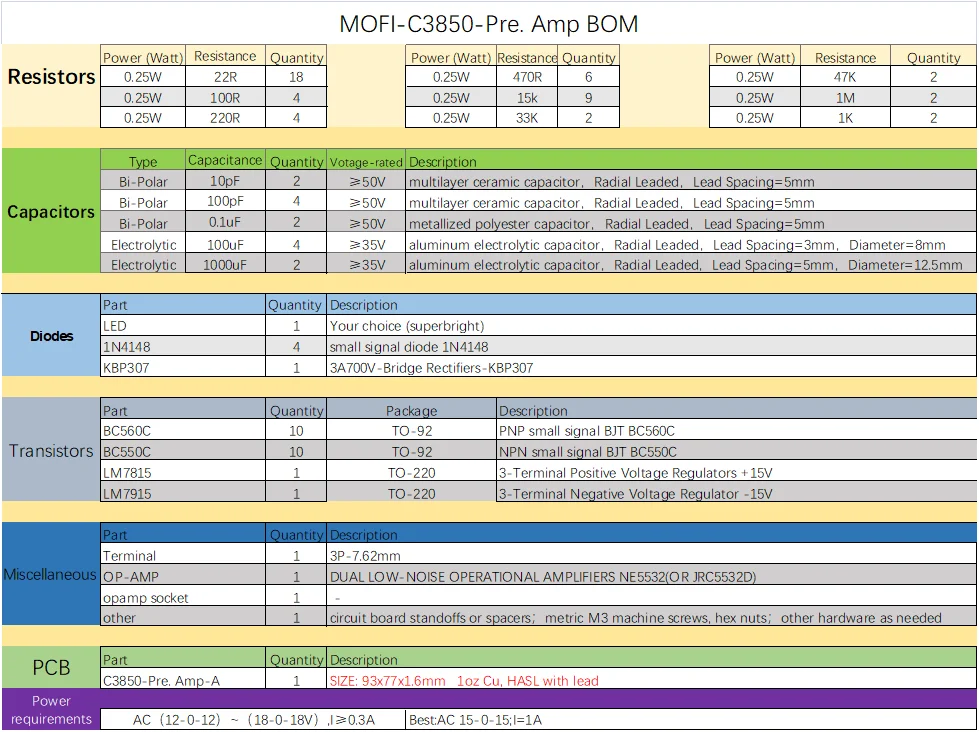

Список деталей

Инструкции

Так как отверстия PCB покрыты, вам нужно только припаять детали снизу платы. Не просверливайте и не увеличивайте отверстия, потому что это повредит сквозное покрытие.

Очистите обе стороны чистой печатной платы бумажным полотенцем и изопропиловым спиртом или электронным Флюсом, затем припайте компоненты к доске, начиная с самых низких профильных деталей.

Убедитесь, что правильная часть входит в каждую позицию на печатной плате. Измерьте каждый резистор с помощью мультиметра, чтобы убедиться, что это правильное значение.

Очистите остатки потока припоя от доски с помощью изопропилового спирта (или электронного флюса) и кисти.

Осмотрите все припоя тщательно, используя увеличительное стекло, чтобы убедиться, что нет паяных мостов или холодных припоя. Используйте мультиметр в шкале Ом для проверки коротких замыканий. Как минимум, вы должны убедиться, что входы V + и V- DC не замыкаются на землю или друг к другу, и что выходная панель не замыкается на землю. Исправьте любые ошибки, прежде чем перейти к следующей фазе.
