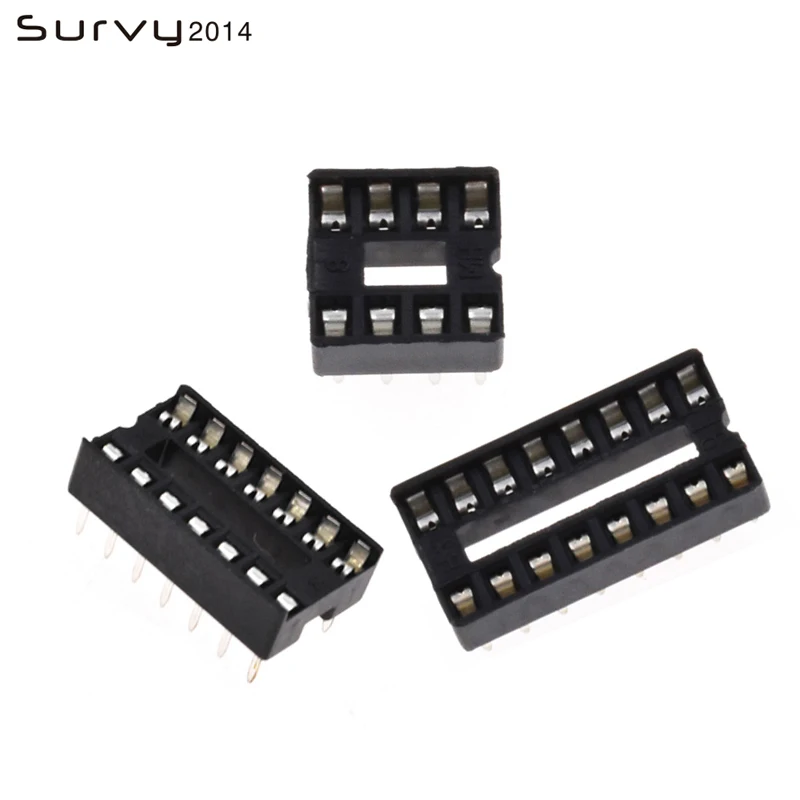

50 шт. IC Разъем 8PIN 14PIN 16PIN 2 54 мм интегральная схема адаптер припоя Тип узкий |
69.06

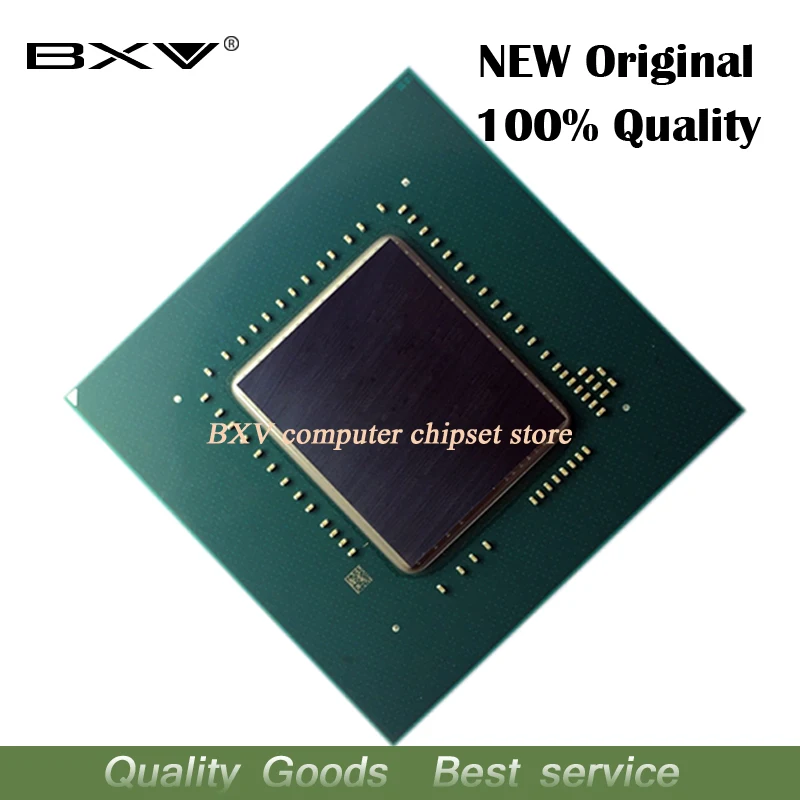

1 шт. 100% Новый оригинальный Φ N17E G2 A1 BGA чипсет со свинцовыми шариками | Электронные
19215.36

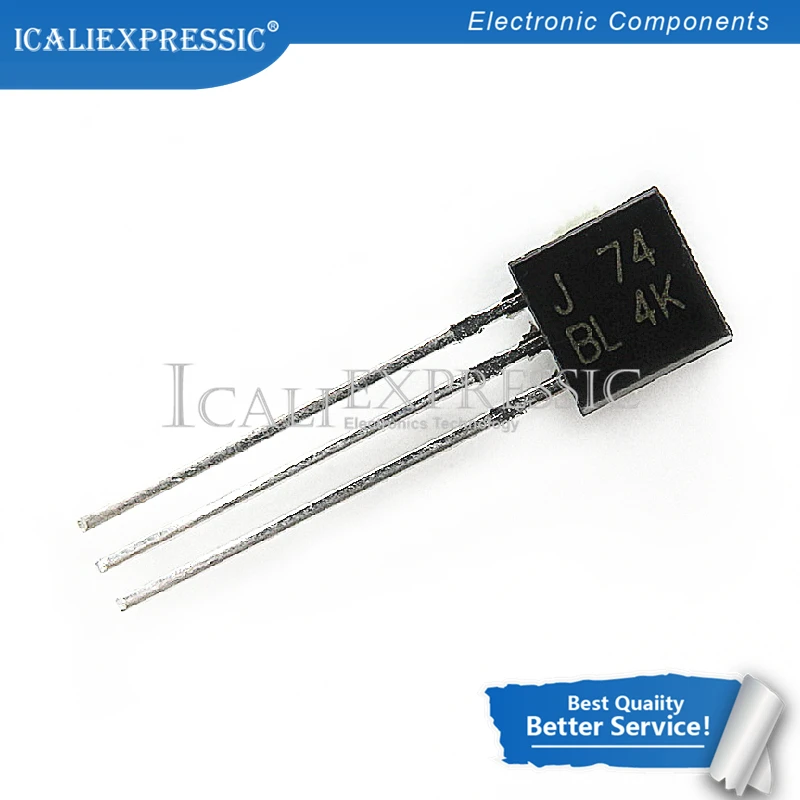

10 шт 2SJ74BL 2SJ74-BL 2SJ74B 2SJ74 J74 2SK170 2SK170BL 2SK170-BL K170 2SJ74GR 2SK170GR 2SK246GR K246 TO-92 в наличии |
240.19
50 шт./лот DN6848 DN6848SE 6848 6848SE TO92 Hall IC | Электронные компоненты и принадлежности
4 382,00 руб. / набор
Модуль ширины импульса UCC35701D SOP16 оригинальный улучшенный режим напряжения 1 шт. |
525.42
Характеристики

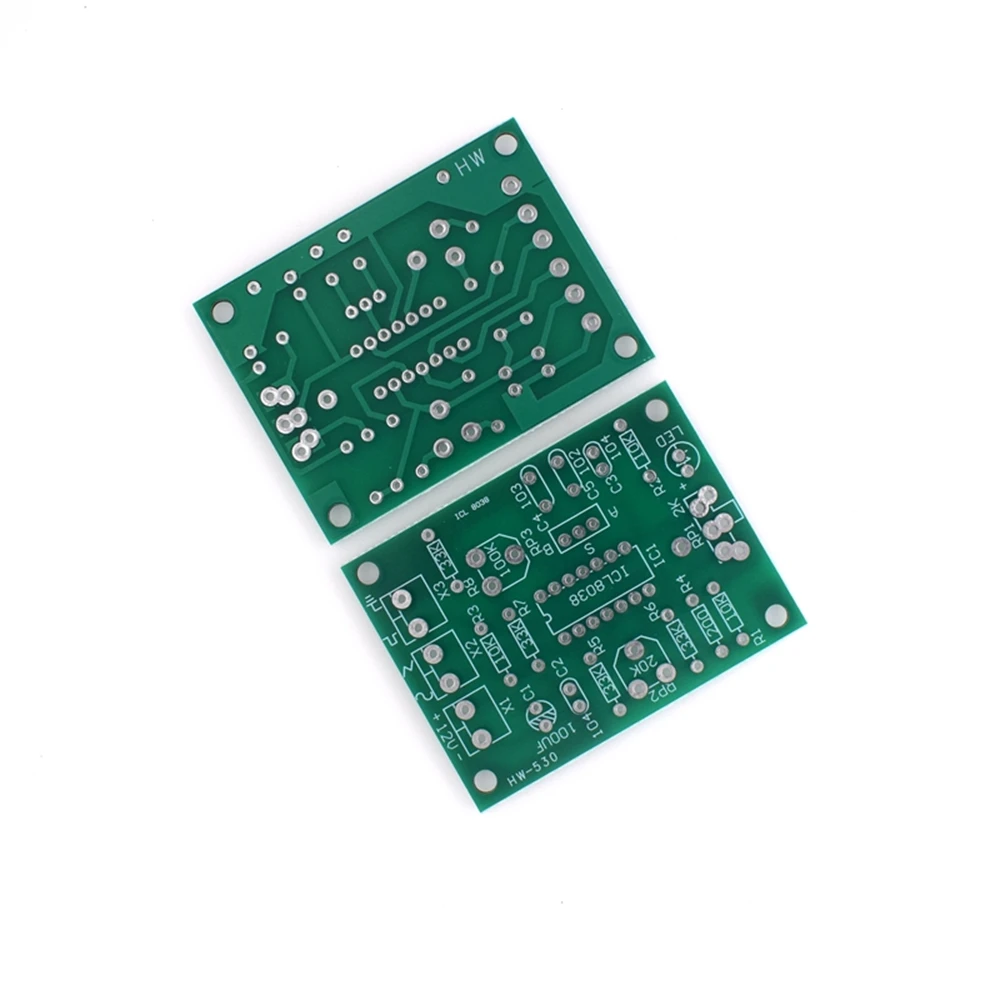

Генератор сигналов ICL8038 с монолитной функцией комплект сделай сам
История изменения цены
*Текущая стоимость 117.09 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-20-2026 | 149.14 руб. | 152.44 руб. | 150.5 руб. |
| Jan-20-2026 | 121.40 руб. | 123.29 руб. | 122 руб. |
| Dec-20-2025 | 146.18 руб. | 149.9 руб. | 147.5 руб. |
| Nov-20-2025 | 145.34 руб. | 148.7 руб. | 146.5 руб. |
| Oct-20-2025 | 116.26 руб. | 118.96 руб. | 117 руб. |
| Sep-20-2025 | 143.36 руб. | 146.25 руб. | 144.5 руб. |
| Aug-20-2025 | 142.73 руб. | 145.23 руб. | 143.5 руб. |
| Jul-20-2025 | 140.26 руб. | 143.28 руб. | 141.5 руб. |
Описание товара
Описание товара
С отличной производительностью асинхронный генератор ICL8038, добавьте небольшое количество резистивных и емкостных компонентов, может производить синусоидальную, треугольную и квадратную волну, а также частоту сигнала, рабочий цикл, регулируемая Синусоидальная волна искажений.
Модель: ICL8038
Вход 12 В постоянного тока
Частотный диапазон 50-5 кГц,
Размер: 6 см * 4,5 см * 0,2 см
Вес: 26 г
Примечание:
Требуется определенная способность DIY, вам нужно самостоятельно сварить комплект
Описание:
ICL8038 pin функции:
1 фут, 12 фут: регулятор синусоидальной формы;
2 ступня: Синусоидальная волна;
3 фута: треугольная волна;
4 фут, 5 фут: регулировка частоты и рабочего цикла (или асимметрии формы волны);
6 футов: V +, положительный источник питания;
7 футов: смещение; 8 футов: регулировка частоты входного терминала;
9 футов: квадратный волновой выход.
Это открытый коллекторный выходной терминал, работа должна занять нагрузочный резистор на соответствующий положительный блок питания от штыря, чтобы получить ttl-совместимый квадратный волновой выход, сопротивление нагрузки должно быть подключено к источнику питания + 5 В;
10 футов: Синхронный конденсатор терминал;
11 футов: V-, отрицательный блок питания или земля. Используйте положительный и отрицательный источник питания, 11 футов к отрицательному источнику питания, выходной сигнал симметричен по отношению к 0 В; Используйте один положительный источник питания, 11 футов заземлен, выходной сигнал униполярный, равномерное напряжение + VCC / 2;
13 футов, 14 футов: пустая нога.

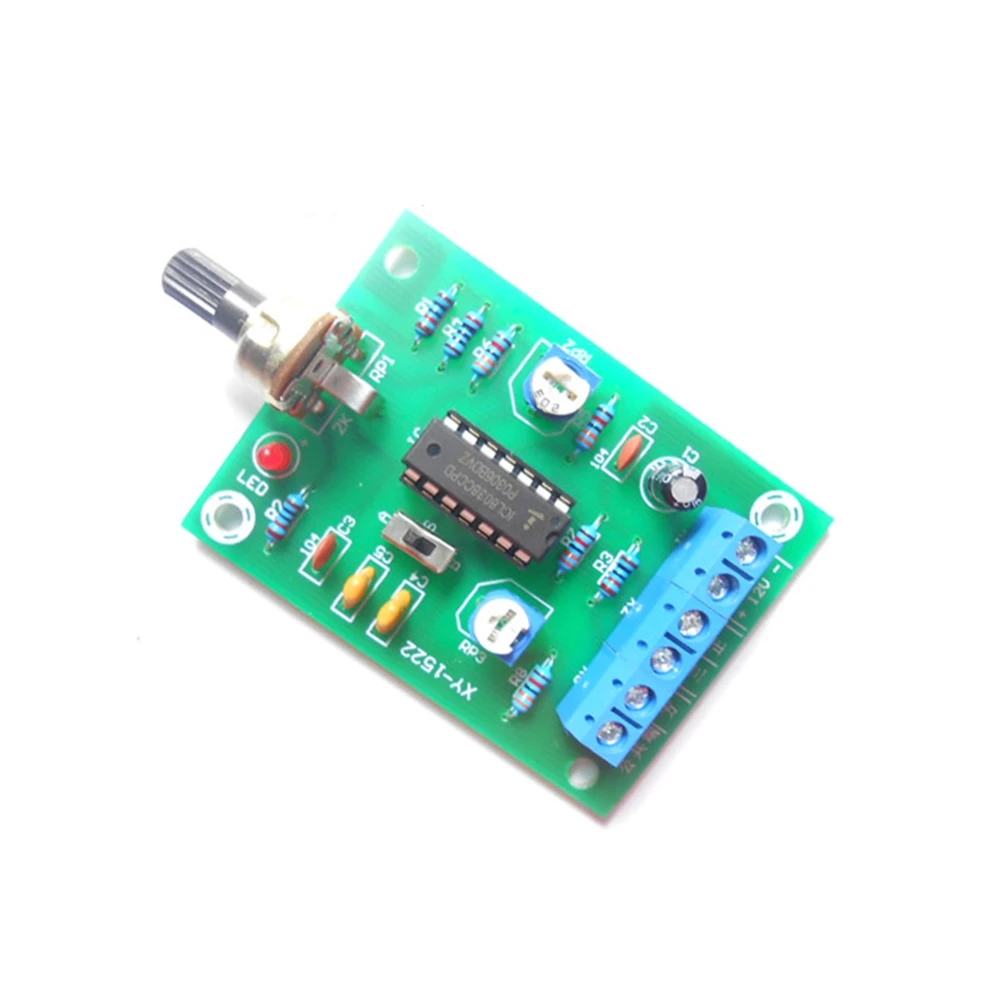

Наборы предназначены для диапазона частот 50-5 кГц, две полосы с переключателем S для переключения, RP1-это регулировка частоты, RP2-регулировка рабочего цикла, RP3-это Регулировка искажений синусоидальной волны. В цепи используется одиночный источник питания 12 В, вход от X1; X2, X3-Выходная сторона формы волны, вы можете использовать осциллограф для наблюдения трех форм выходного сигнала.
Посылка включает в себя:

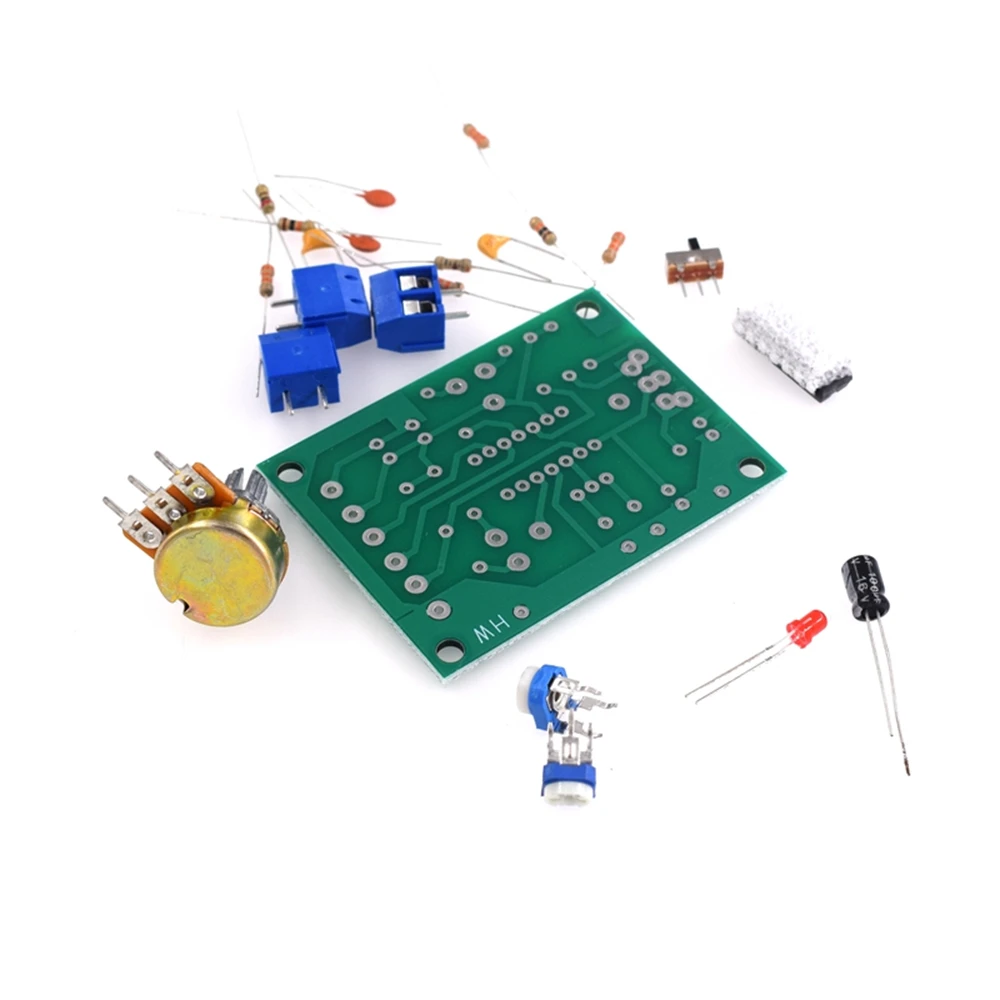

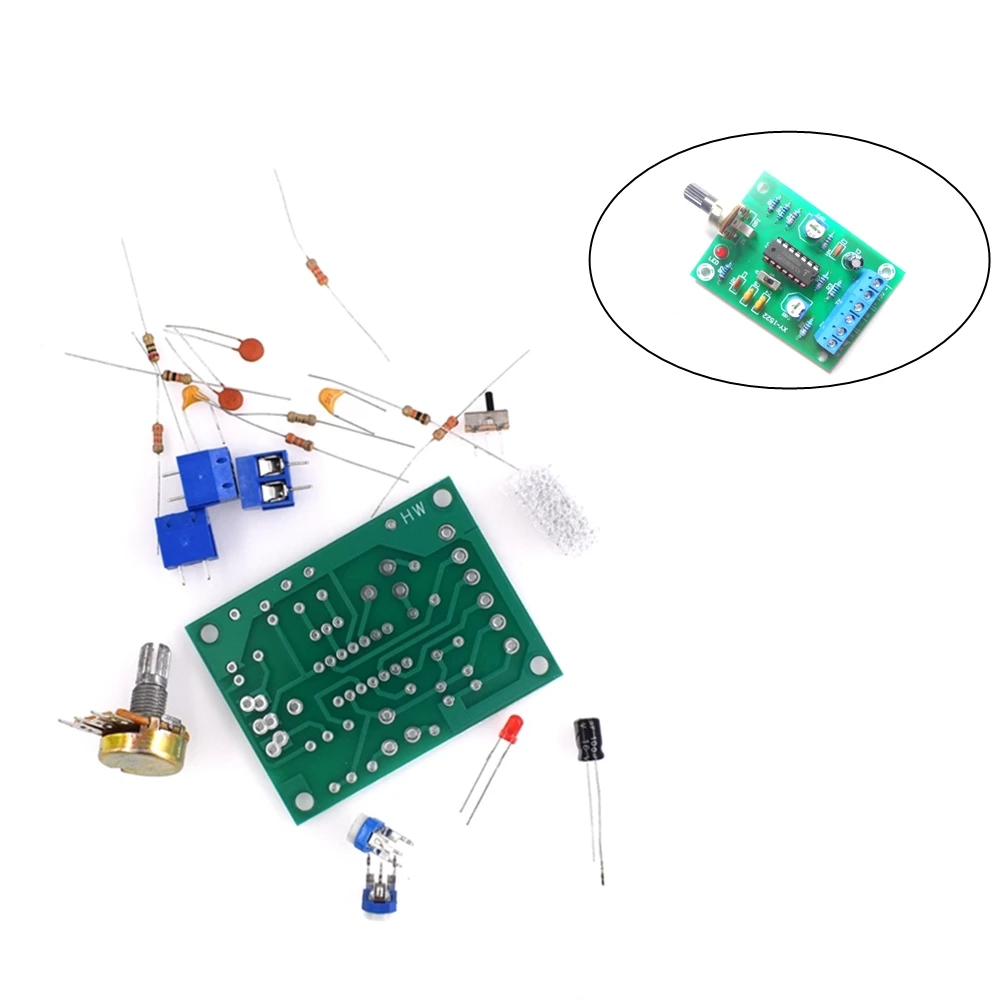

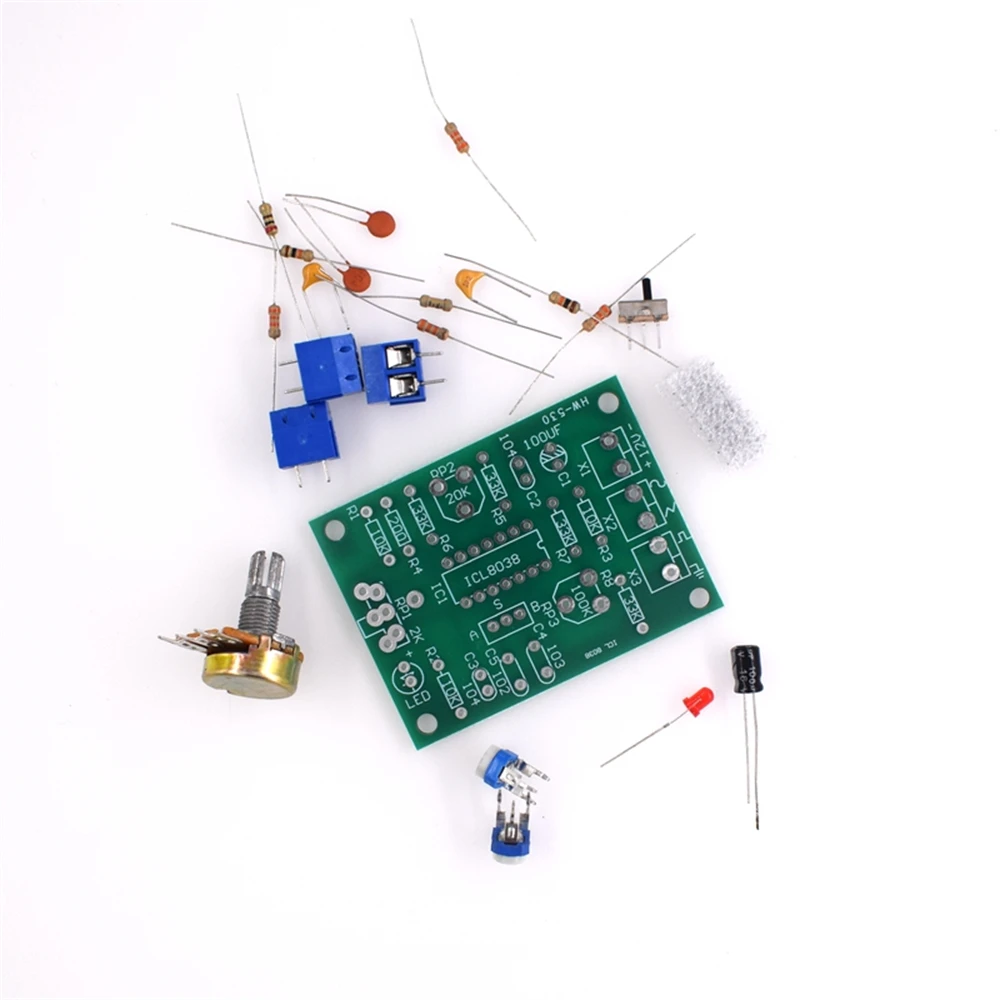

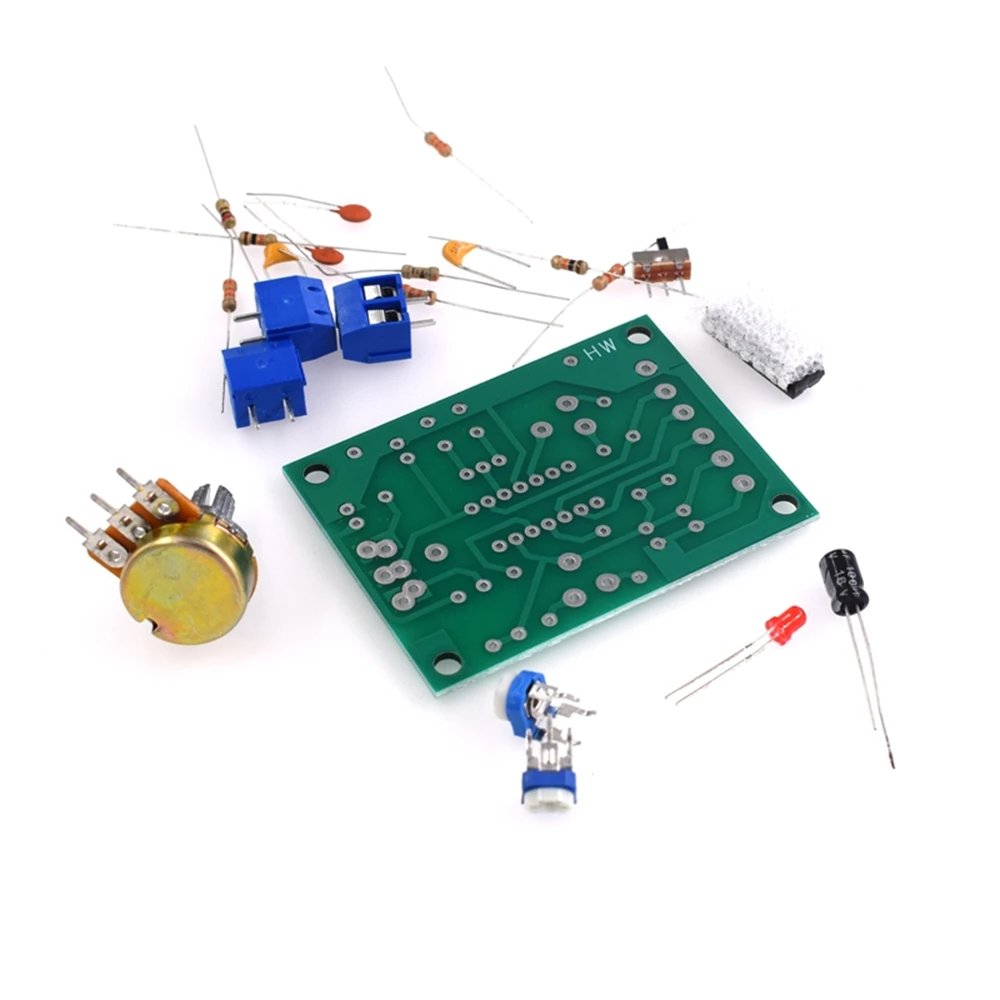

1 набор функций генератор сигналов модуль электронный комплект
