Чистая Синусоидальная волна мощность Инвертор Частотный привод Материнская

Modname = ckeditor

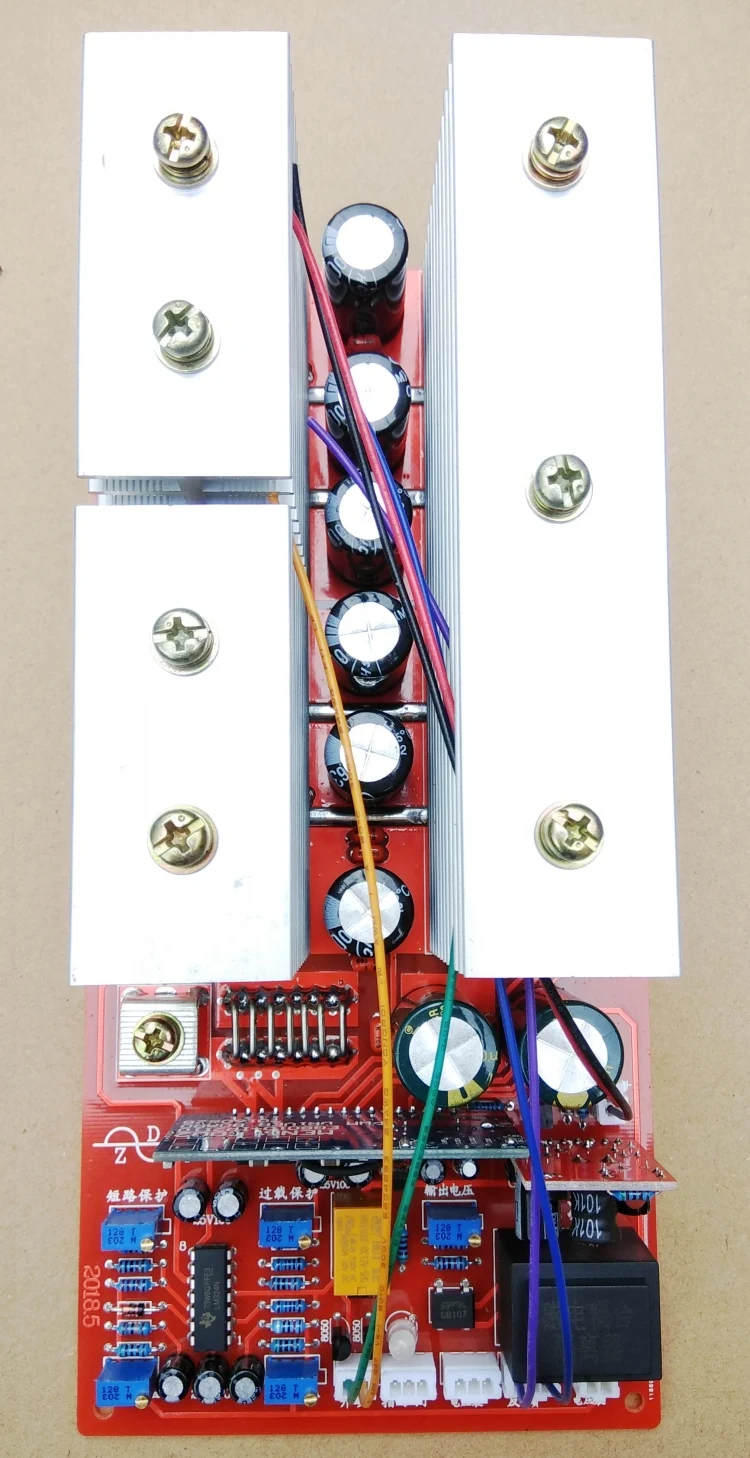

Размер материнской платы: длина, ширина и высота 23х11х8 см.

Купите готовую материнскую плату и получите один фильтрующий конденсатор free2ufOutput, слишком маленький может быть сделан самостоятельно.

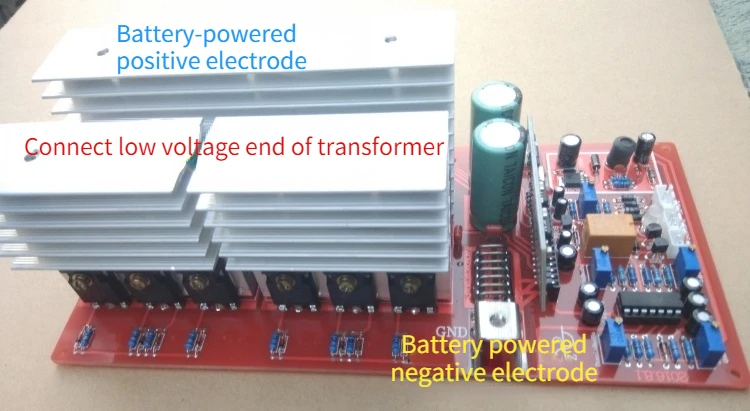

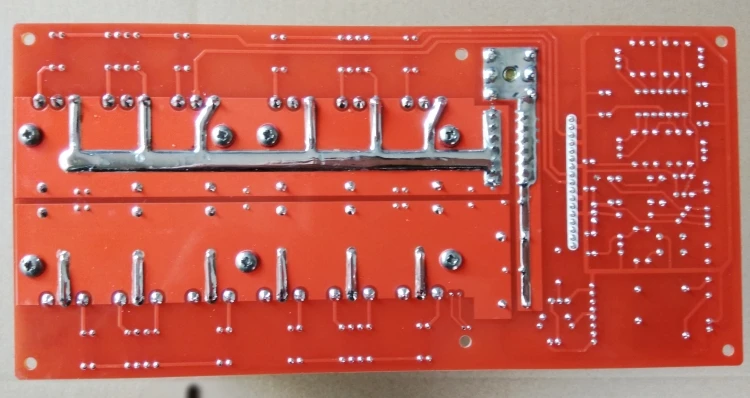

Основная линия источника питания должна быть соединена в серии с воздушным переключателем хорошего качества one100A все интерфейсы основной платы должны быть прочно сварены с передачей питания припоя должны быть успешными в одно время, И не мигать ложно поддерживать достаточный объем воздуха во время мощной работы, и обернуть воздуховод при необходимости.

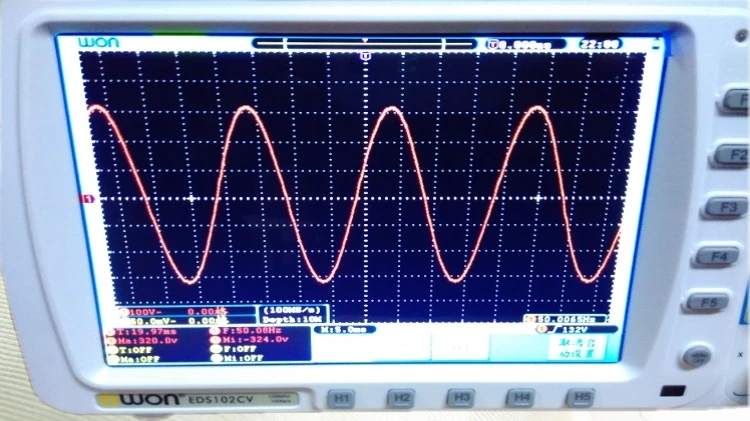

Полная мощность чистая Синусоидальная волна схема эффективная и стабильная низкая без нагрузки ток батарея низкого напряжения/перегрузки/Защита от перегрева простая установка

Основная плата является инвертором частоты мощности и должна сотрудничать с трансформатором частоты (большой железный ox) использования

Рекомендуемая мощность соответствующего трансформатора:

3 кватрансформатор approx20About kg,5.5KVAabout30About kg (медный одетый один тяжелее, кольцевой световой 40%)

12VFor блок питания 6.5Vchange220VTransformer

24VFor блок питания 13Vchange220VTransformer

48VFor источник питания 26Vchange220VTransformer

36VFor блок питания 19Vchange220VTransformer

60VFor источник питания 32Vchange220VTransformer

Выбранный трансформатор должен иметь низкий ток без нагрузки. Не протекайте слишком много. Без нагрузки тока кольца преобразования 0.1afollawing, EIShaped 0.3A далее, рот shaped0.5afollawing. Большой ток холостого хода или чрезмерной утечки индуктивности будет гореть трубки, например, машины для Электрические сварки и переносная лампа трансформаторы не могут быть использованы ( Ток без нагрузки и индуктивность утечки электрического сварочного аппарата большие, ток без нагрузки портативного трансформатора лампы большой). Кольцевой трансформатор должен быть соединен в серии с железо кремний алюминий магнитное кольцо самоиндукции, EIIt лучше всего добавить, рот формы не может быть Добавлено.

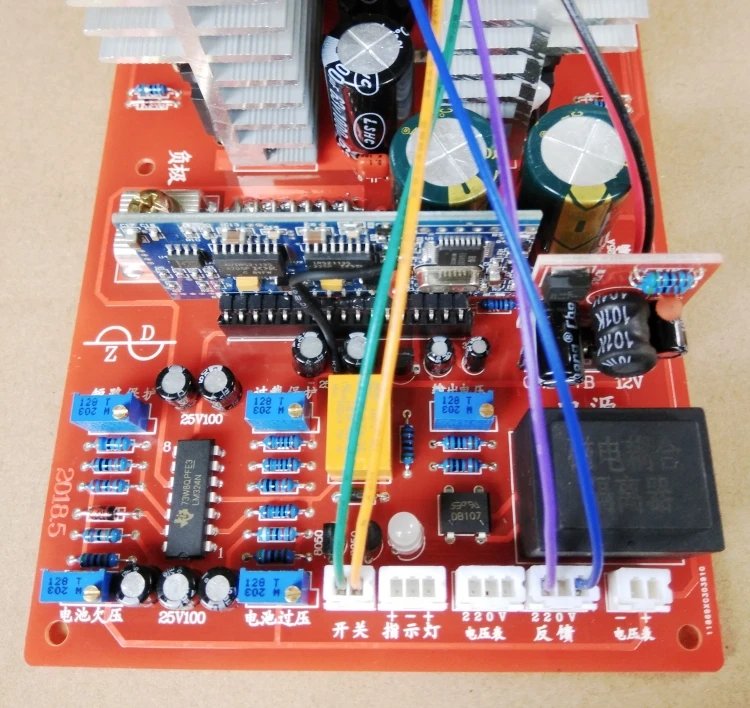

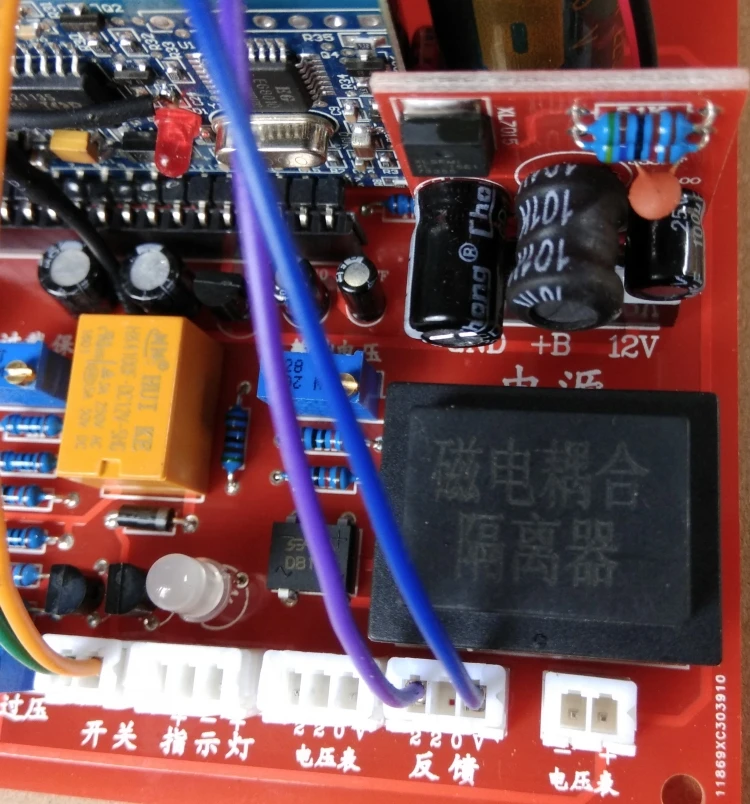

Описание функции основной платы синусоидального инвертора частоты мощности:

1. Защита от низкого напряжения батареи: когда напряжение батареи находится в разделе below11VEach, инвертор выключит инвертор (в это время нет выхода напряжения переменного тока), инвертор находится в режиме ожидания.

2. Защита от перенапряжения батареи:

Когда напряжение батареи выше, чем 14.5veach, инвертор также выключит инвертор, войдет в режим ожидания.

3. Нормальный автоматический запуск батареи:

Когда батарея находится под защитой от низкого напряжения, когда солнечная или ветровая энергия заряжает батарею to12.5VEach, инвертор запускается автоматически и выводит напряжение переменного тока для питания к нагрузке. Защита от перенапряжения батареи восстанавливает до 14.5veach секции, инвертор также запускается автоматически.

4. Вентилятор контроля температуры и защита от перегрева:

Вентилятор не вращается, когда инвертор работает нормально, когда температура слишком высокая (45 градусов), вентилятор работает автоматически, когда температура падает, вентилятор останавливается автоматически. Когда вентилятор поврежден, после слишком высокой температуры инвертор выключит инвертор, войдет в режим ожидания. Когда температура падает, и запускает инвертор автоматически, источник питания при напряжении генератора.

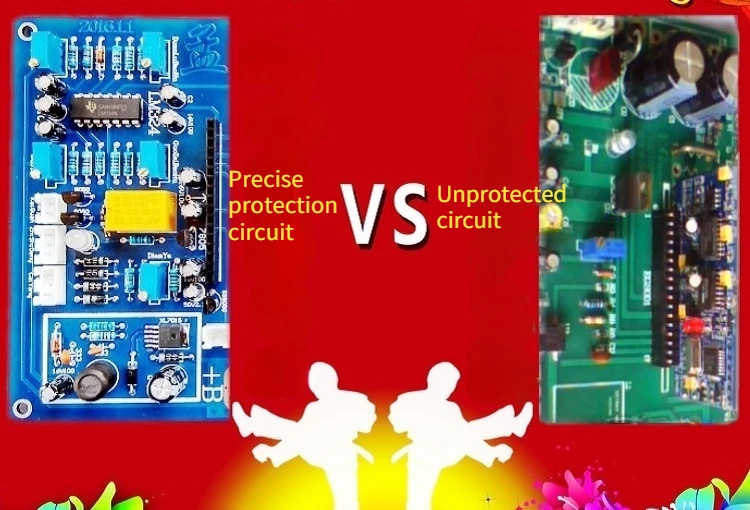

5. Защита от ударов и короткого замыкания:

Инвертор имеет аппаратную волну в режиме реального времени, предохранение от волнового тока и задержку программного обеспечения (400 мс) защита от короткого замыкания плюс силовой трансформатор изоляции частоты. Ударопрочность и надежность продукта улучшены.

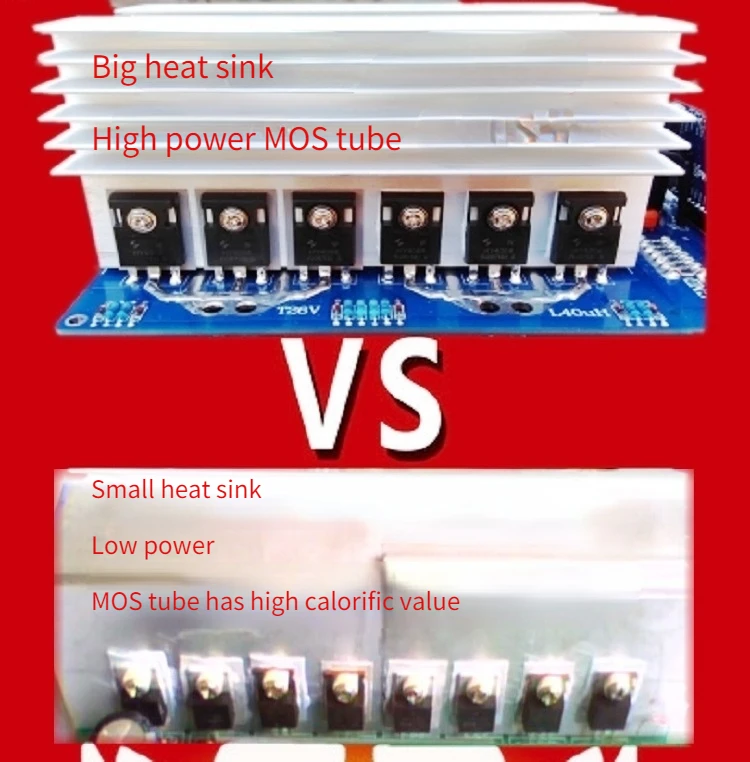

Характеристики синусоидального инвертора частоты мощности: сильная мгновенная нагрузка, не легко повредить, низкая температура, отсутствие помех.
