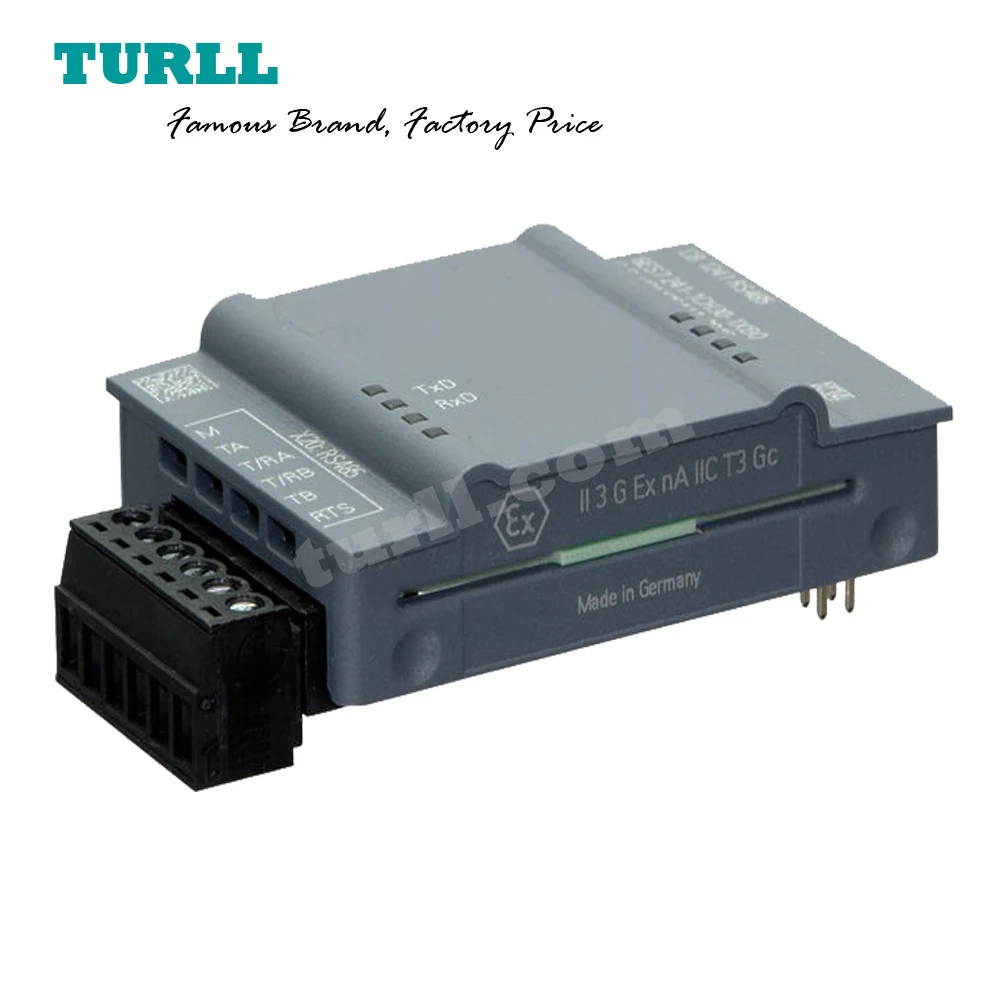

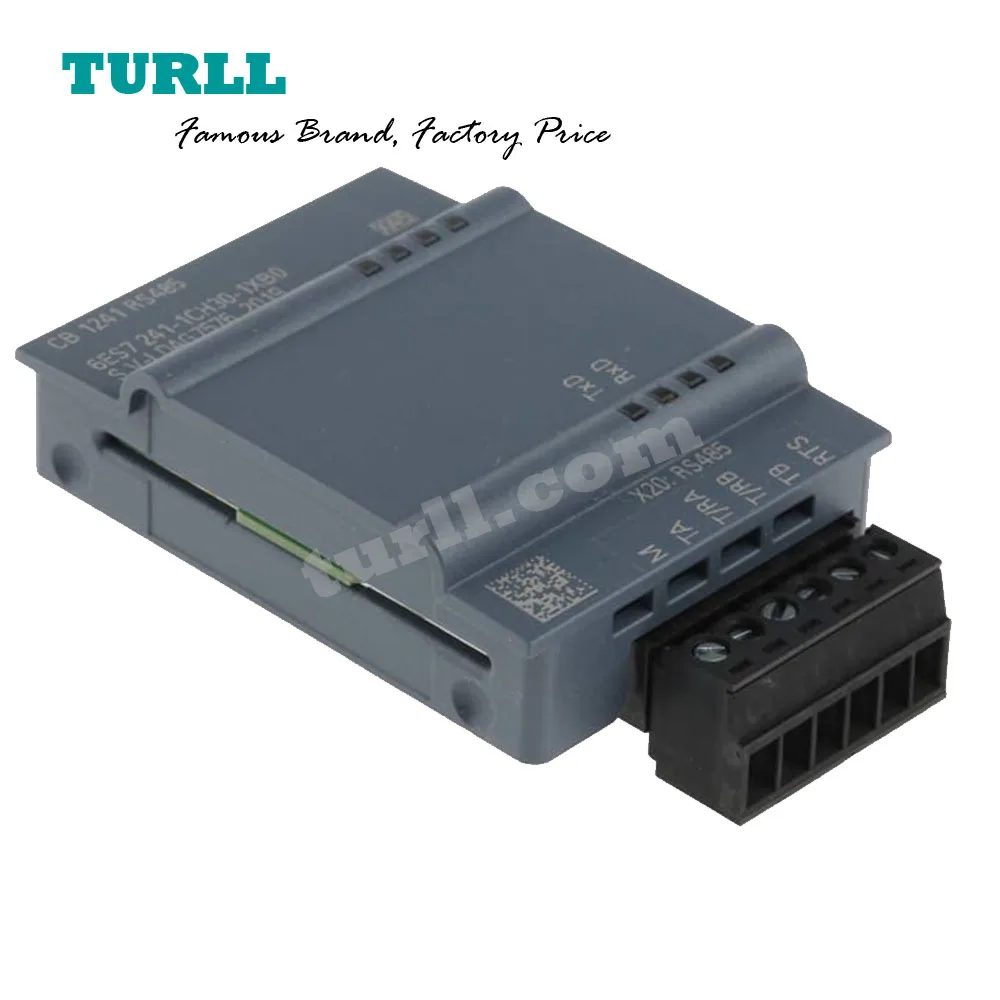

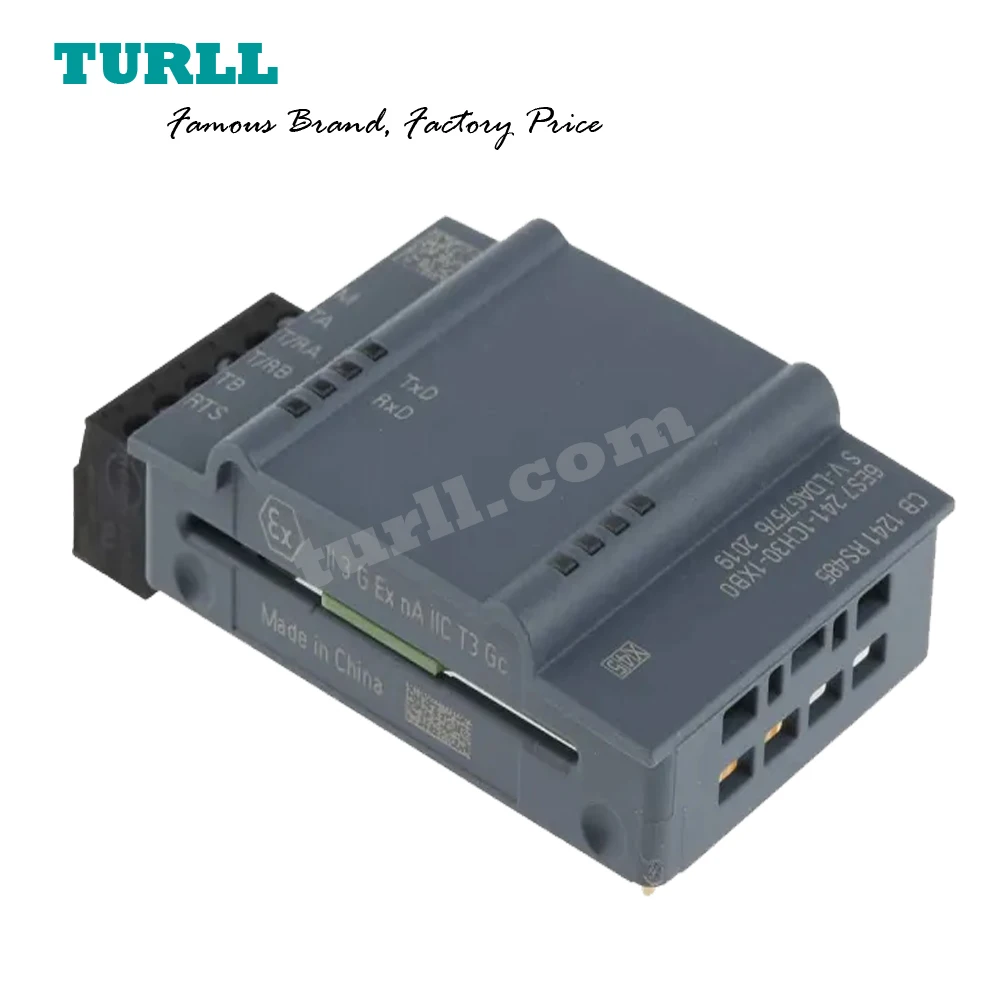

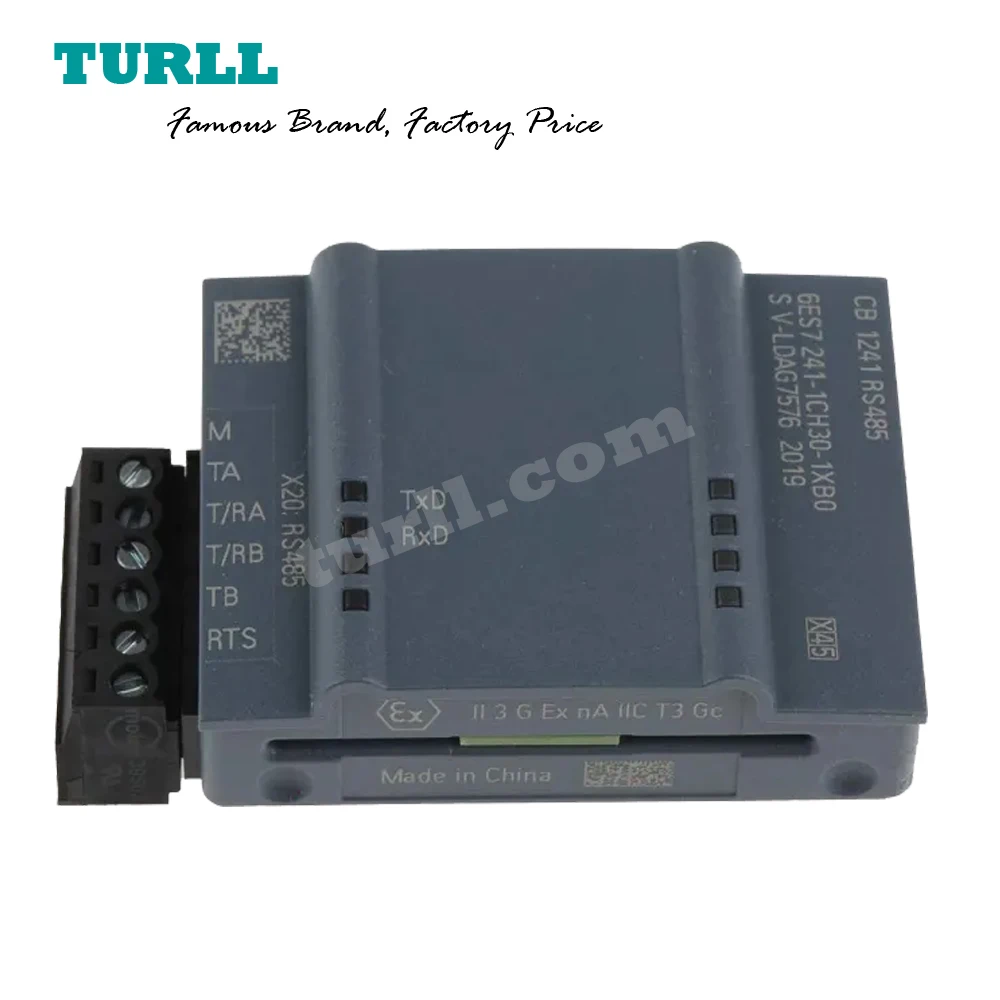

6ES7241-1CH30-1XB0

SIMATIC S7-1200, коммуникационная плата CB 1241, RS485, Клеммная колодка, поддерживает Freeport

Обзор

* Для быстрого, высокопроизводительный последовательный обмен данными через соединение точка-точка
* Реализованные протоколы: ASCII, протокол привода USS, Modbus RTU
* Дополнительные протоколы могут быть загружены позже
* Простая Параметризация с STEP 7 Basic
* Может быть подключен непосредственно к процессору

Применение

Коммуникационная плата CB 1241 RS 485 используется для быстрой и высокопроизводительной работы.
Последовательный обмен данными через соединения точка-точка.

Связь точка-точка возможна, например, для:

* Системы автоматизации SIMATIC S7 и системы многих других производителей
* Принтеры
* Робот управления
* Модемы
* Сканеры
* Читатели кода штриховой маркировки, ЕТК.

Коммуникационная плата CB 1241 RS 485 может быть подключена непосредственно ко всем
SIMATIC S7-1200 процессоров.

Это дает пользователям следующие преимущества:

* Оптимальная Адаптация:
С коммуникационными платами пользователи могут оптимально адаптировать свои контроллеры даже к
Более сложные задачи.

* Гибкость:
Если задача будет расширена впоследствии, контроллер может быть обновлен. Обновление
Пользовательской программы очень просто.

* Используйте там, где пространство ограничено:
Коммуникационные платы напрямую подключаются к ЦП, что позволяет
Регулятор, который нужно расширить без занимать Любой дополнительный космос.

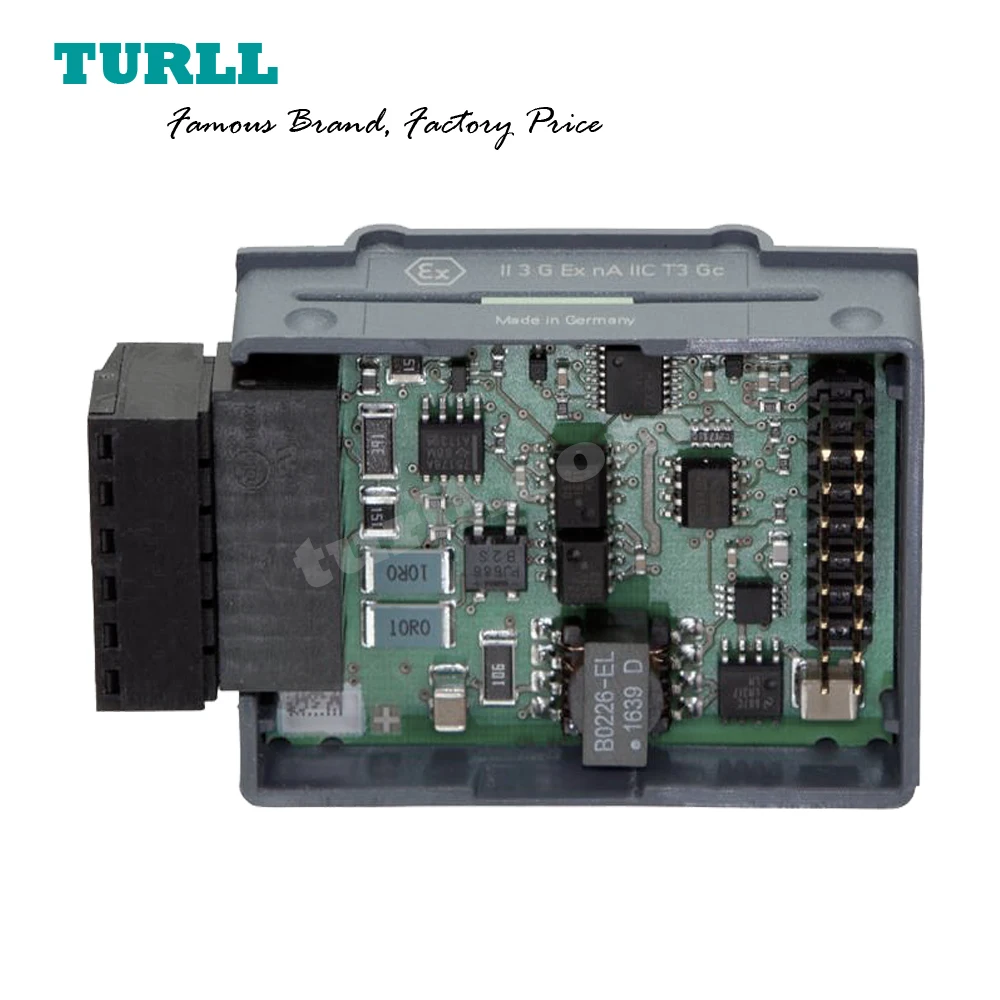

Дизайн

Коммуникационные платы вставляются прямо в держатель на передней части
Процессор S7-1200.

* Установка:
Коммуникационные платы подключаются непосредственно к процессору SIMATIC S7-1200 и
Таким образом соединен электрически и механически с процессором.

* Установочные размеры процессора остаются неизменными.
* Замену всех коммуникационных плат облегчают съемные клеммы («постоянная проводка»).

Функция

На коммуникационной плате CB 1241 RS 485 следующие стандартные протоколы
Доступны:

* ASCII:
Для взаимодействия со сторонними системами с простыми протоколами передачи,
Например, протоколы с начальными и конечными символами или с символами проверки блока.
Сигналы квитирования интерфейса можно запрашивать и управлять ими через пользователя.
Программы.

* Модбус:
Для связи по протоколу Modbus с форматом RTU:

* Мастер Modbus:
Взаимодействие ведущего и ведомого с SIMATIC S7 в качестве ведущего.

* Ведомое устройство Modbus:
Мастер-ведомый интерфейс с SIMATIC S7 в качестве ведомого устройства; трафик кадра сообщения из
Раба к рабу невозможно.

* Протокол привода USS:
Специально поддерживаются инструкции по подключению дисков протокола USS.
В этом случае диски обмениваются данными через RS485. Таким образом, можно контролировать
Этих дисков, а также для чтения и записи параметров.

Также можно скачать дополнительные драйверы.

#### Параметризация

Параметризация коммуникационной платы CB 1241 особенно удобна для пользователя:
Дружелюбный и простой с ШАГОМ 7 Basic:

Пользователь определяет Свойства модуля с помощью параметризации
Среда интегрирована в STEP 7 Basic.

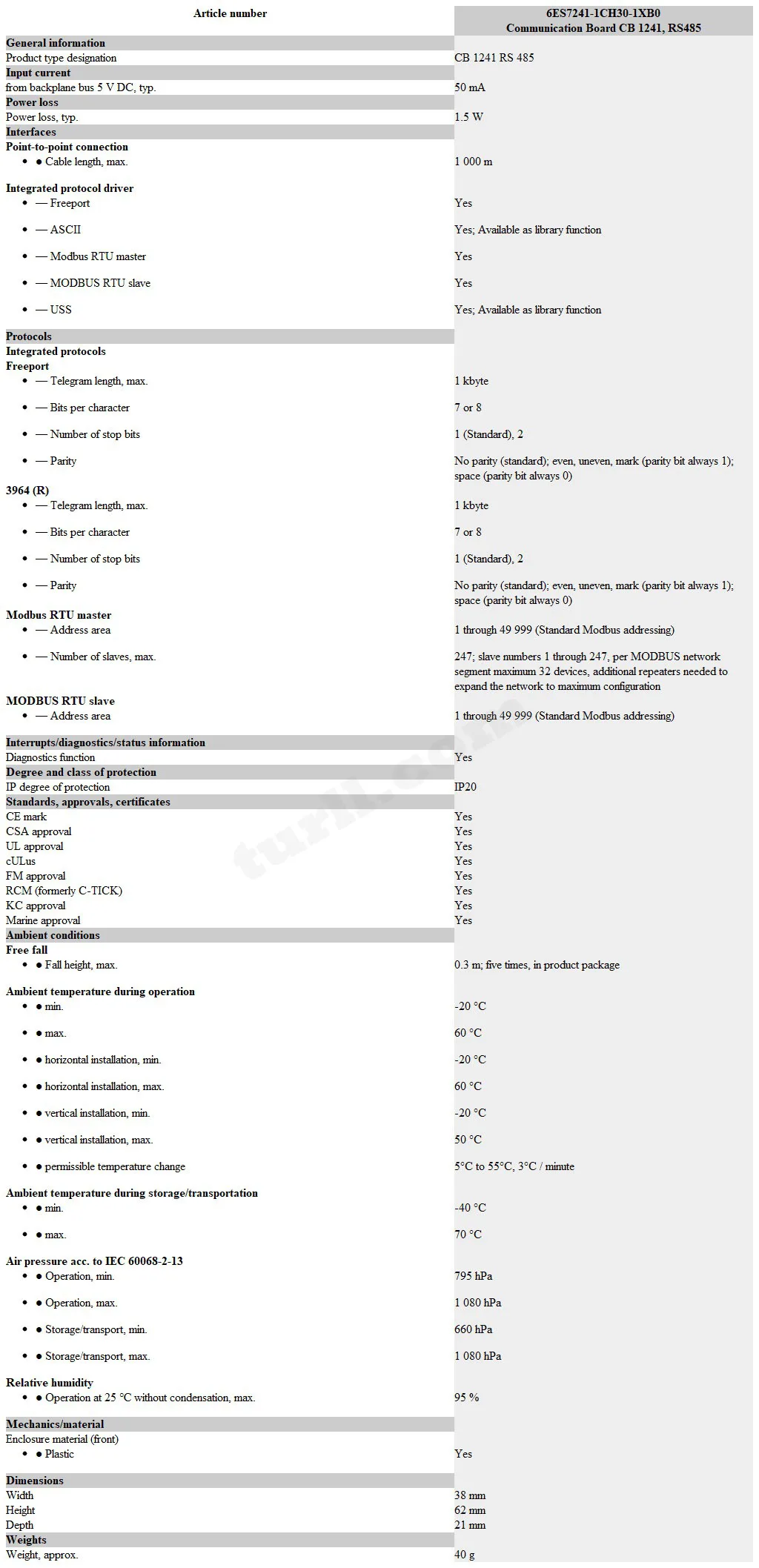

Технические характеристики
