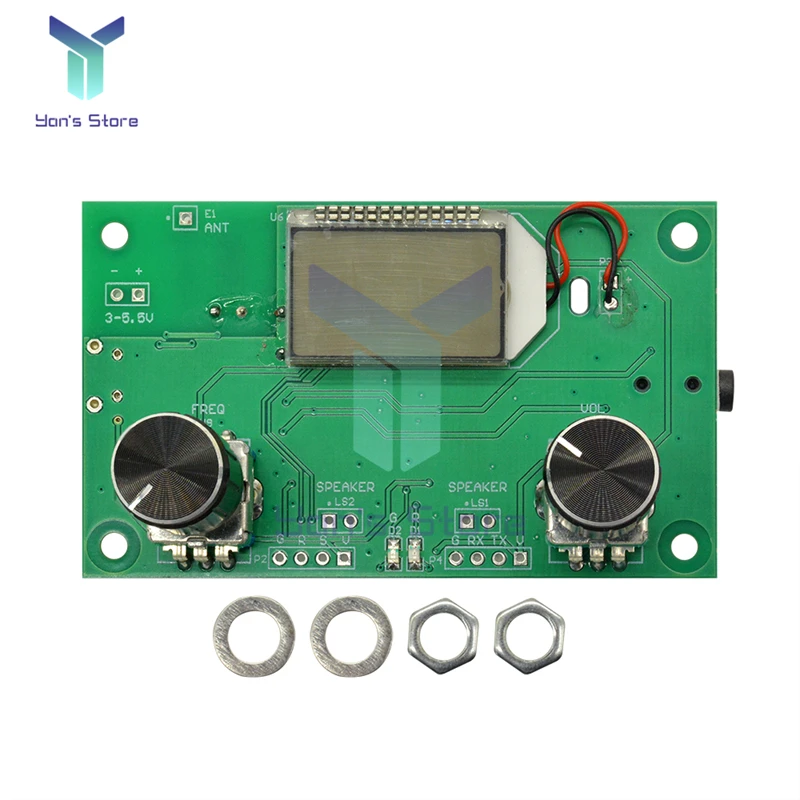

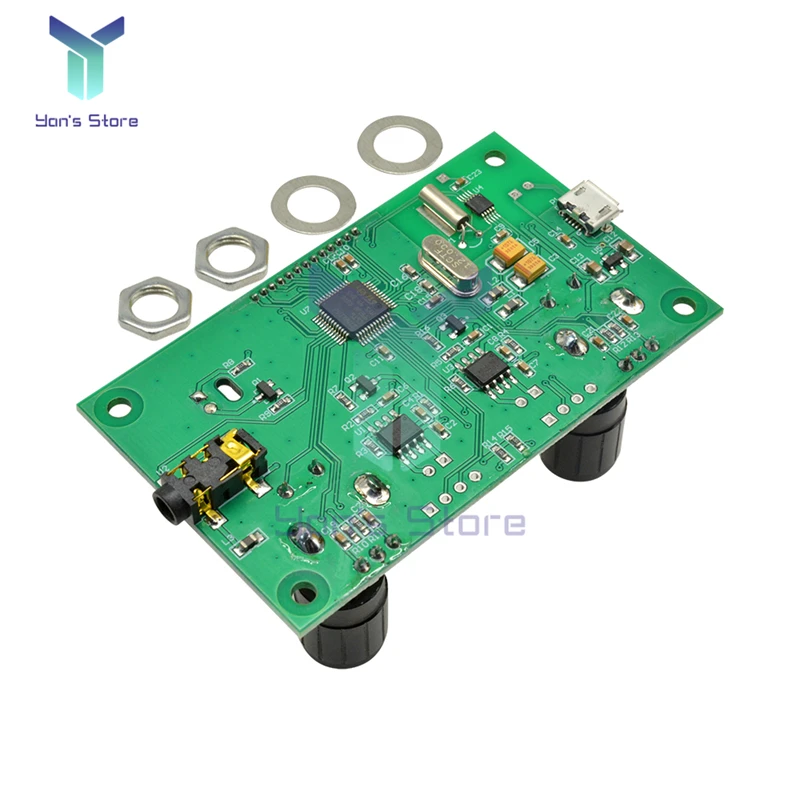

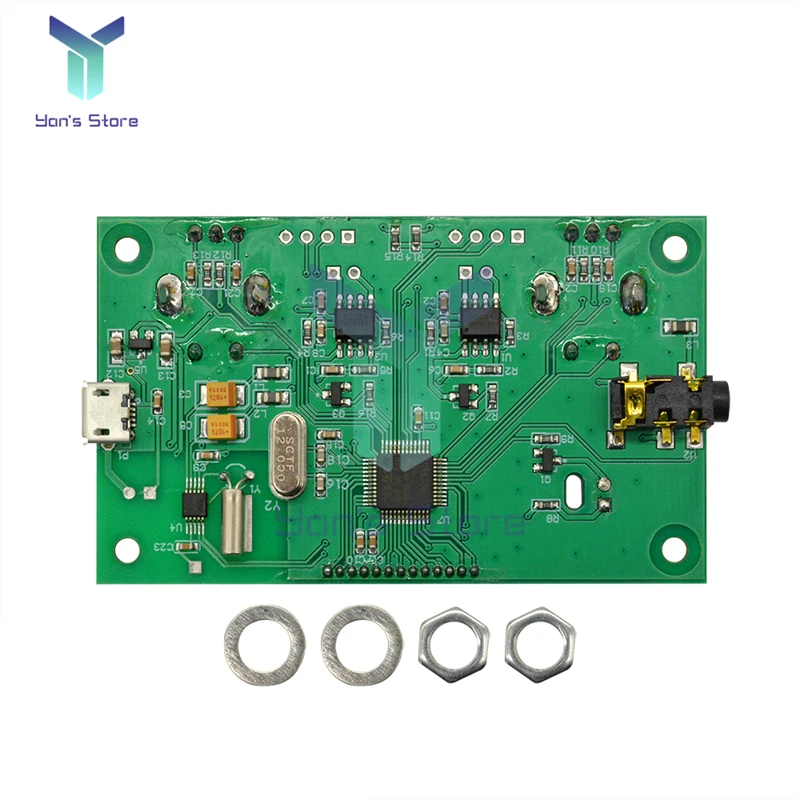

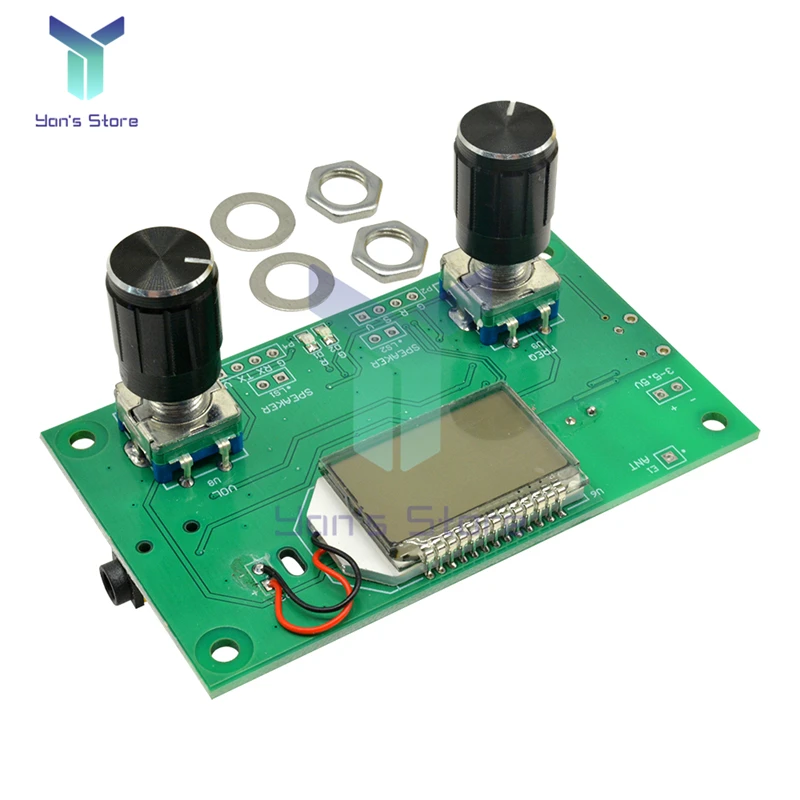

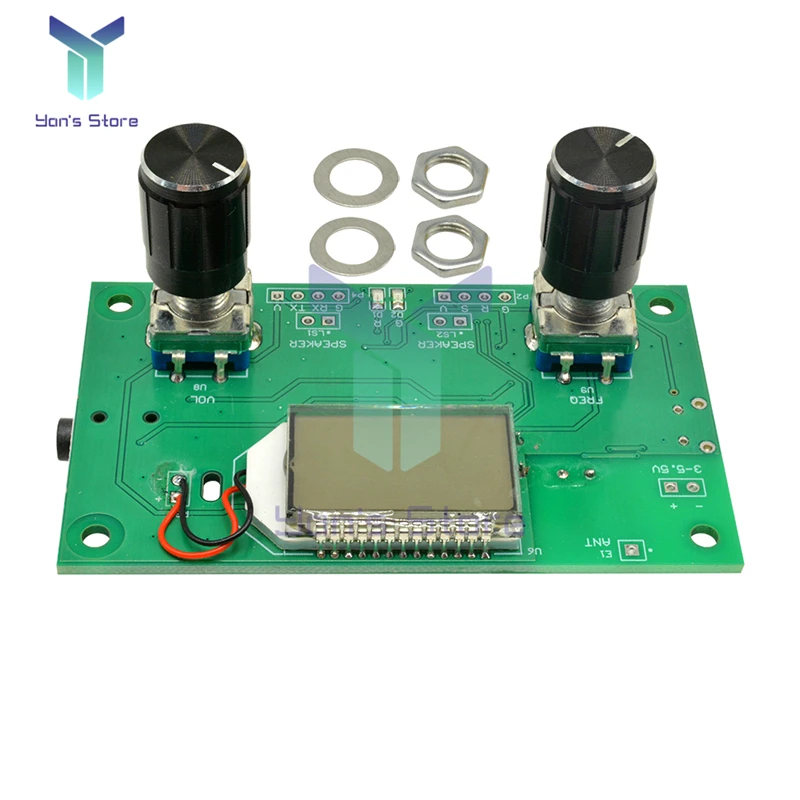

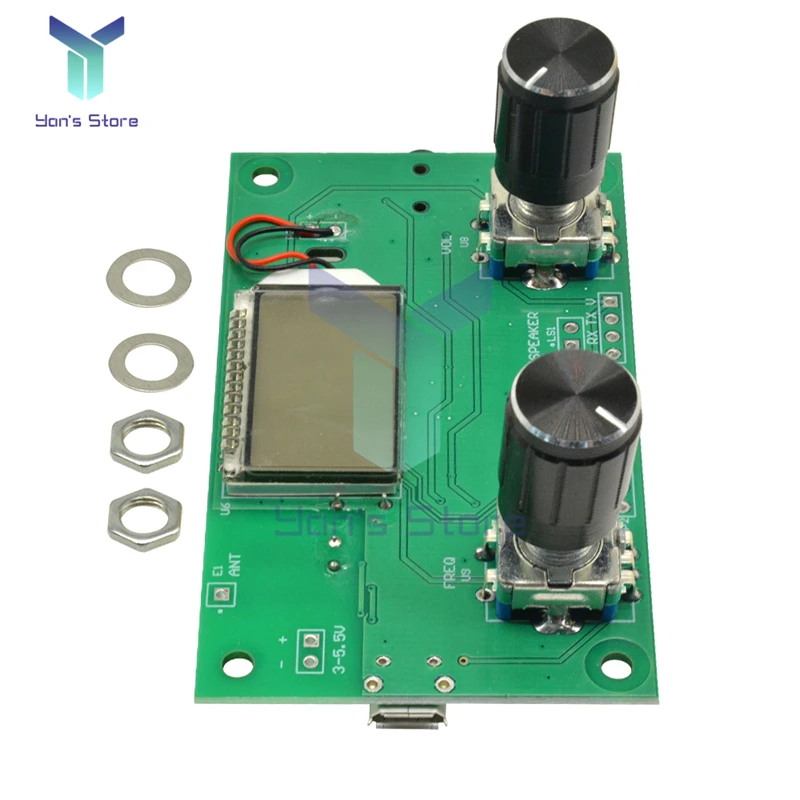

Модуль приемника FM-радио модуляция частоты 87-108 МГц плата приема стерео с

Модуль приемника FM-радио модуляция частоты 87-108 МГц плата приема стерео с

Особенности:
1: использование усовершенствованной обработки цифрового аудио сигнала (DSP) и FM модуляции фазовой блокировки петли (PLL), чтобы сделать звук более реалистичным, более стабильной производительности, долгих рабочих часов без смещения частоты.
2: ЖК-дисплей более интуитивный и точный, с очень низким энергопотреблением и минимальным уровнем шума.
3: можно искать радиостанции и хранить радио функции, легко управлять.
4: Встроенный 30 цифровой кнопки регулировки громкости можно легко сделать.
5: Автоматическое отключение данных памяти до выхода из строя питания.
6: динамик/выход наушников автоматическое переключение
7: Стабилизация частоты кварцевого кристалла, изменение температуры больше не принимает Смещение частоты.
9: профессиональный аудио DSP аудио сигнал анализа и обработки, автоматическое отключение без сигнала или слабый уровень шума FM сигнала большого времени, вдали от традиционного fm-радио сигнала или сигнал слаб при отсутствии раздражения при шуршании.
10: цифровой инкрементный роторный кодировщик для регулировки громкости и частоты использования чувствуйте себя хорошо, точное позиционирование, стабильный и прочный, вращение на 360 ° без мертвых концов.
11:30 уровень цифровой Диапазон регулировки громкости
12: поддержка последовательного управления связью, Используйте другой компьютер или устройство управления MCU модуль с серийным полным функционалом.

Параметры продукта: Выходная мощность: 500 мВт (приводные наушники), 3Wx2 (вождение динамика)

Частотный диапазон: 50 Гц-18 кГц

Диапазон приема частот:
Закройте кампус радио 87,0 МГц-108,0 МГц,
Открытый кампус радио 76,0 МГц-108,0 МГц
Эквивалентный уровень шума: ≥ 15 дБ
Напряжение питания: 3,0 V-5,0 V
Ток поставки: максимальный объем 1000 мА, минимальный объем 60 мА (только для справки)
Канал: стерео
<1>: мощность
Соответствующий порт модуля (маркировка печатной платы) -, +, соответственно, рекомендуется источник питания (аккумулятор) отрицательный электрод и положительный электрод, аккумулятор или другой источник питания. Вы не можете использовать импульсный источник питания без фильтра (например, мобильный телефон зарядные устройства и другие импульсные источники питания), или помехи в генерировании энергии повлияют на нормальную работу модуля. Этот модуль Нормальное рабочее напряжение 3,0-5,0 V, пожалуйста, будьте осторожны, чтобы не превышает Диапазон напряжений питающей сети.
<2>: антенна
Порт FM_ANT, используемый для подключения fm-антенны для лучшего приема fm-сигнала, мы рекомендуем внешнюю длину стержневой антенны 75 см.
<3>: выход наушников/динамиков
Модуль поставляется с 3WX2 канальным аудио усилителем, колонки для доступа к портам динамиков рекомендуется 4 Ω / 3W динамики. Например, подключите наушники, аудио автоматически переключается на канал наушников, каналы динамиков автоматически отключаются.
<4> регулятор громкости
Поверните кодировщик VOL для регулировки громкости, в то время как ЖК-экран показывает серию громкости.
<5> регулирование частоты
FRE энкодер вращения, прием частоты, в то время как ЖК-экран отображает частоту тока вниз короткий, энкодер Ручка Нажмите для отключения звука/выключения звука.
<6> бесшумный
Нажмите кнопку VOL, выключите звук/выключите звук
<7> автоматический переключатель отключения звука
Нажмите Вниз FRE кнопка включения или выключения автоматическая функция отключения звука, ЖК-дисплей captions on Включает автоматическое сжигание, выключение означает выключение автоматического сжигания.
<8> автоматический щель порог (порог) Регулировка (автоматический переключатель отключения звука открывается эффективно)
Нажмите кнопку FRE вниз, в автоматический интерфейс регулировки порогового уровня, пользователь может использовать конкретные действия для регулировки автоматического порогового уровня, диапазон регулировки 0-20, чем выше значение, чем меньше дверь, тем больше вероятность отключения сигнала. Напротив, противоположное.
<9>: доступ к последовательному порту (не последовательный контроль без контакта)
TTL уровень последовательного порта модуль управления резервом интерфейс, TTL модуль последовательной связи необходимости подключения UART_RX, UART_TX и GND модуль (PCB соответствует местоположению, там отмечен), вы можете использовать внешний MCU (микроконтроллер) или последовательный порт ПК для отправки команд, связанных с функциями модуля управления. Примечание: Из-за того, что уровень последовательного порта компьютера не является уровнем TTL, при подключении к компьютеру, подключенному к RS323 связи, требуется для TTL уровня электрического переключателя устройства paperback или использовать USB для TTL уровня последовательного порта модуля для связи с модулем. Потому что серийный модуль управления требует некоторого опыта работы с компьютером, но не покупатели, пожалуйста, не пытайтесь.
<10>: пользовательский набор

Этот модуль можно установить, является ли состояние подсветки для прослушивания радио-диапазона кампуса, установите следующим образом в соответствии с приложением пользователя. Режим отключения питания удерживайте кнопку VOL вниз на ЖК-дисплее электропитания, показывающем открытое студенческое радио C0 C1 представляет замкнутый студенческий радиоприемник, который начнет действовать после перезапуска. При настройке состояния подсветки выключено, нажмите кнопку FRE, чтобы включить подсветку дисплея, всегда укажите B1, B0 означает, что подсветка выключена через 20 секунд после того, как Перезагрузка начнет действовать. Повторите этот шаг, чтобы изменить настройки для переключения состояния. Завод не откроет унифицированный радиодиапазон кампуса, подсветка выключается за 20 секунд без работы.

Примечание:

Заводская настройка по умолчанию отключена от кампуса радио, подсветка автоматически выключается без работы 20S, от автоматического выключения. Пользователи устанавливают свои собственные в зависимости от обстоятельств.

Этот модуль приседает метод регулировки:
В этом модуле используется DSP digital squelch, гибкость в использовании программного обеспечения для управления порогом скворка (порог). Когда порог сжигания равен 0-20 уровням, чем меньше число, тем ниже порог сжигания, тем больше вероятность прослушивания радиосигнала с фоновым шумом, тем выше число, чем выше порог шума, тем выше Выходной шум, чем заданное значение, автоматически открывается статический шум, Так что выход приглушен. Таким образом, при регулировке порога сжигания, в соответствии с Чехол, если вы хотите услышать слабый сигнал сжимающий порог, вниз, если вы хотите услышать сильный сигнал, число увеличивается. Обратите внимание, что функция отключения звука не является сигналом для удаления фонового шума, но уровень шума определяется сигналом, превышающим пороговое значение для управления отключенным выходом.

Посылка включает в себя:
1x цифровой стерео fm-радио приемник модуль (не содержит кабель)
