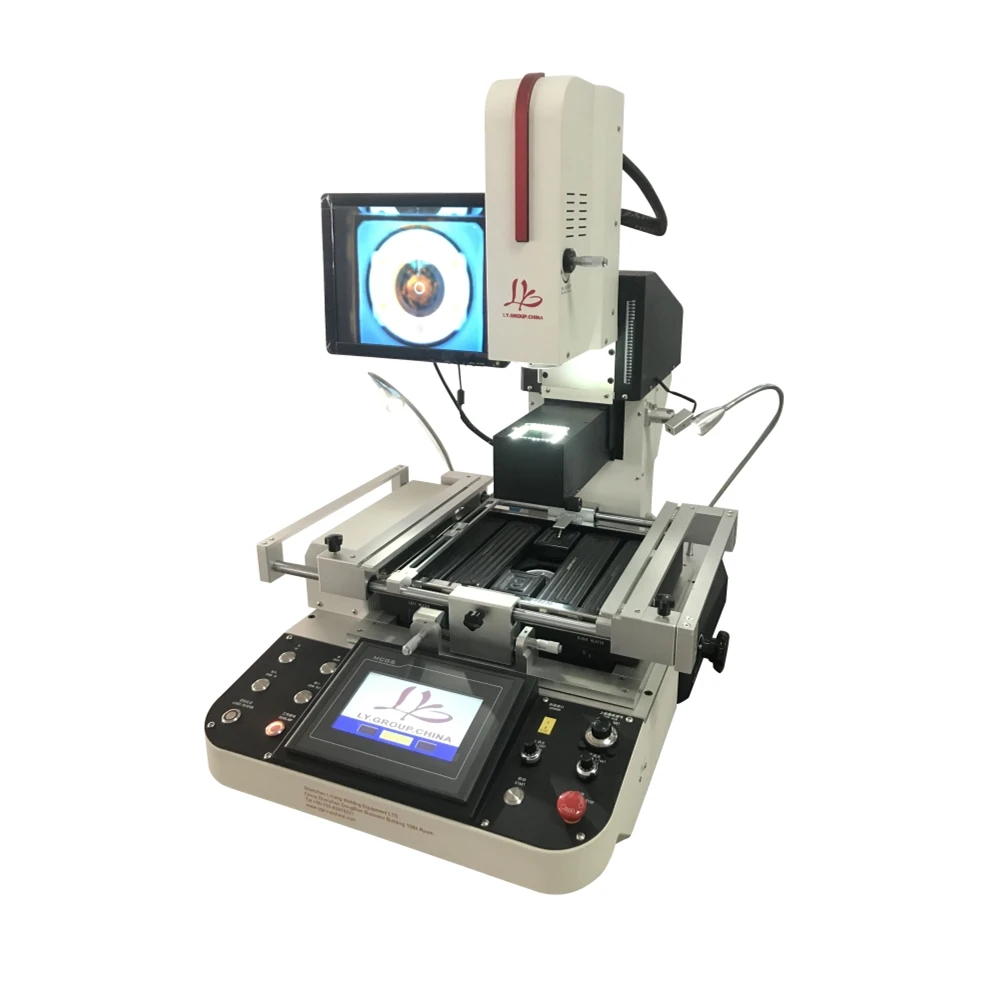

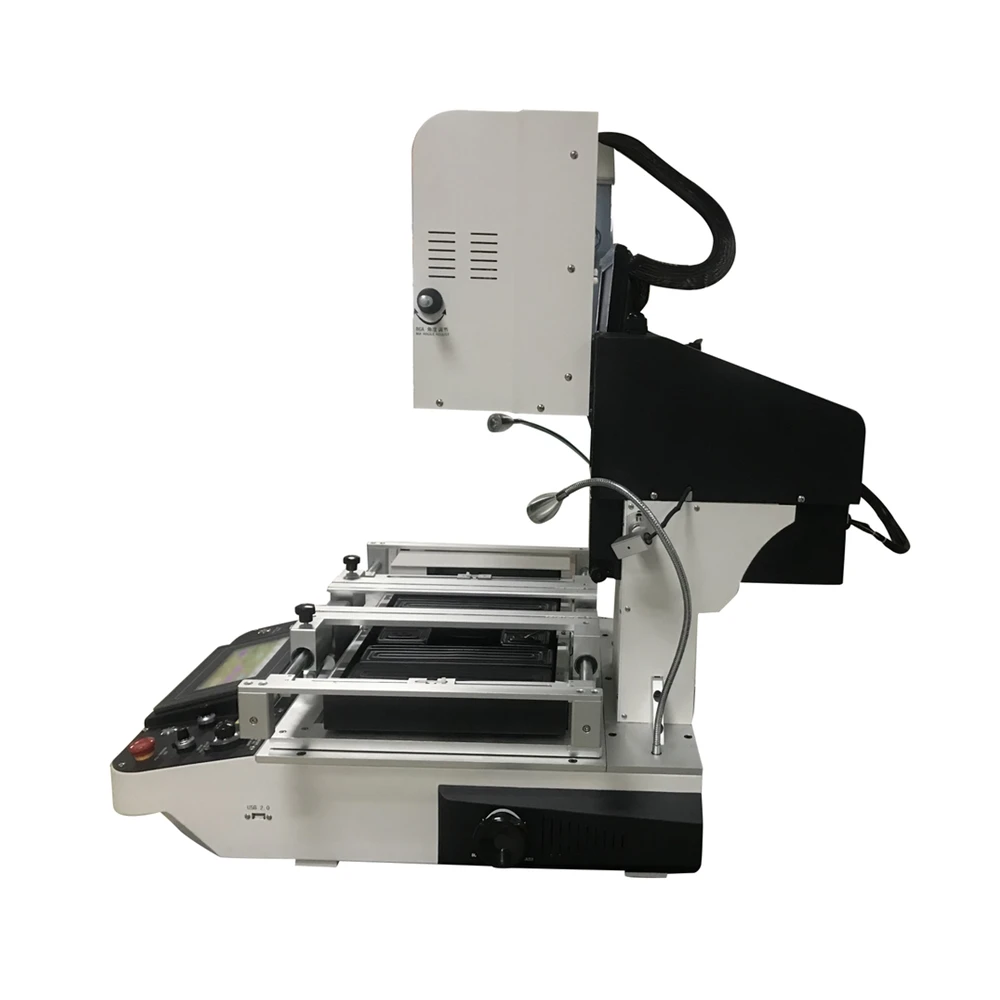

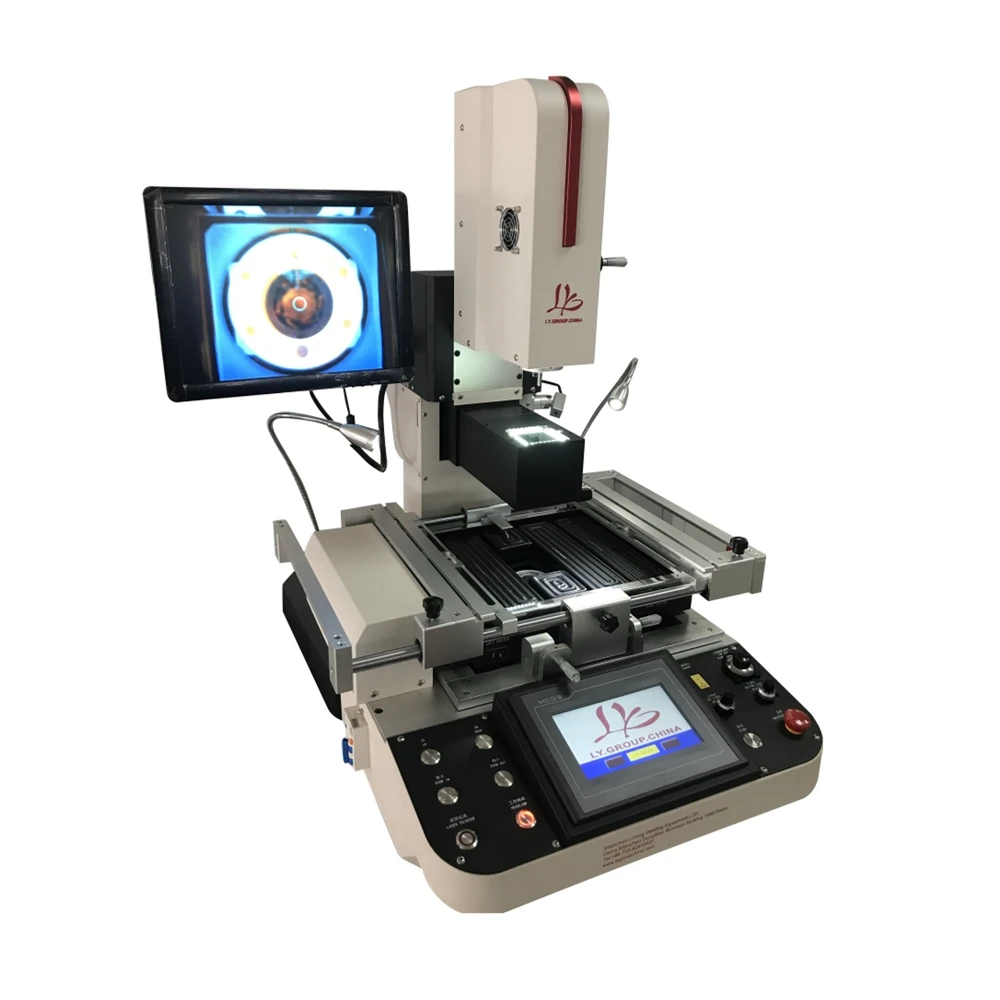

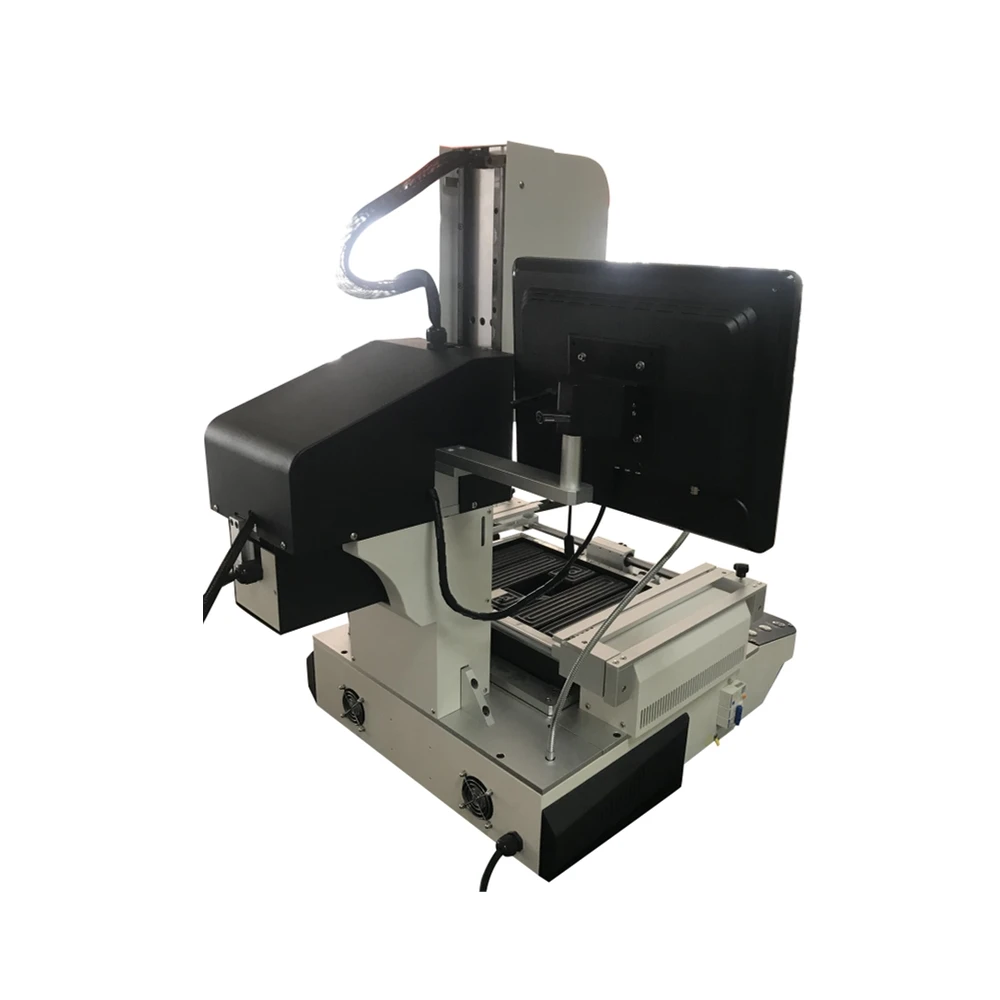

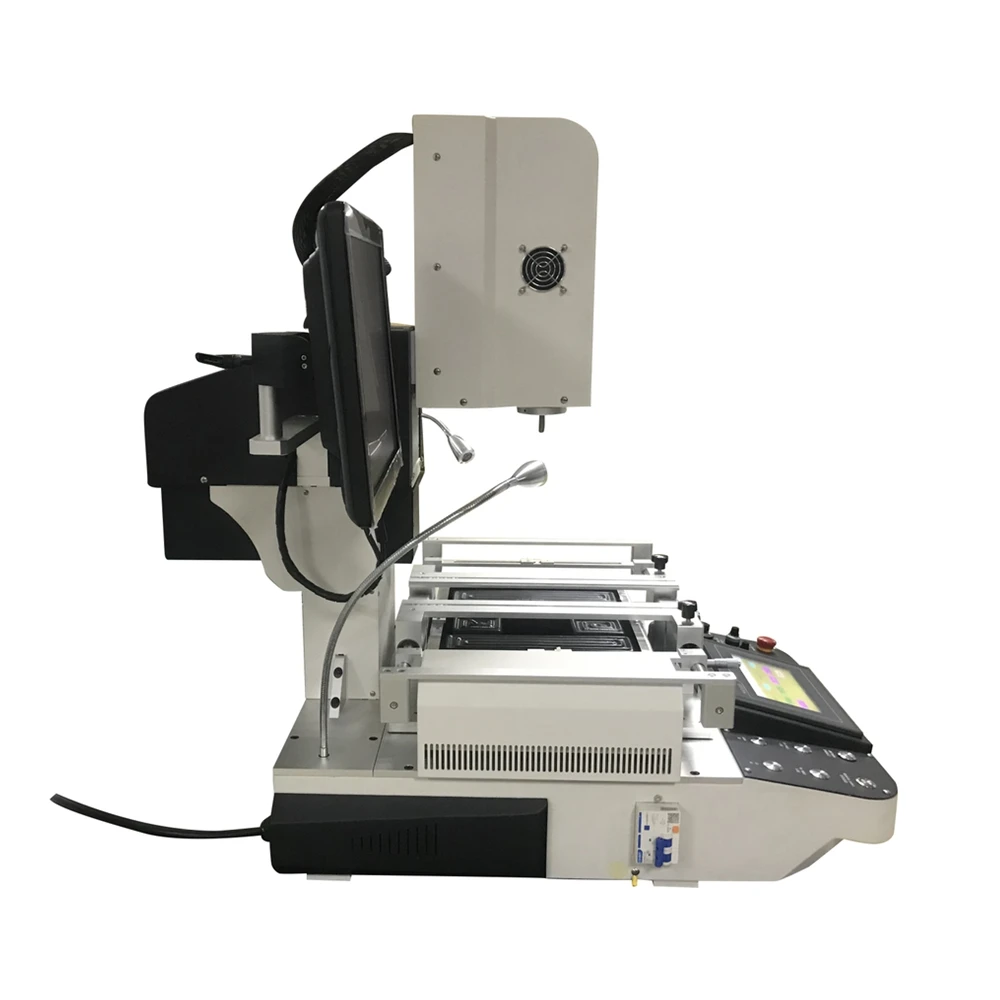

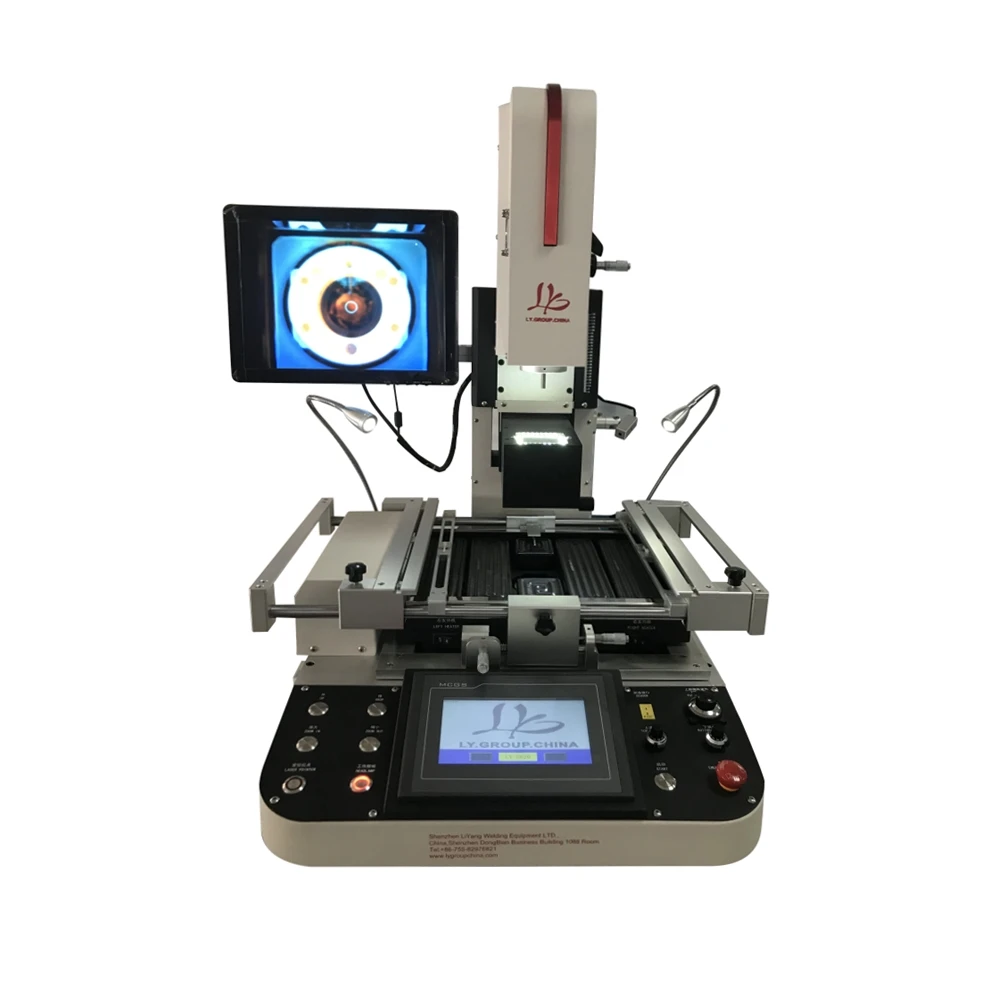

LY G820 полуавтоматический компактный Выравнивающий BGA трафареты для ремонтной

Новая версия LY G820 G-820 Универсальный полуавтоматическая компактный выровнять паяльная станция для сервера тетрадь компьютеров, ноутбуков, игровых консолей, зарядные батареи для мобильных телефонов 220V 5300W

Описание:

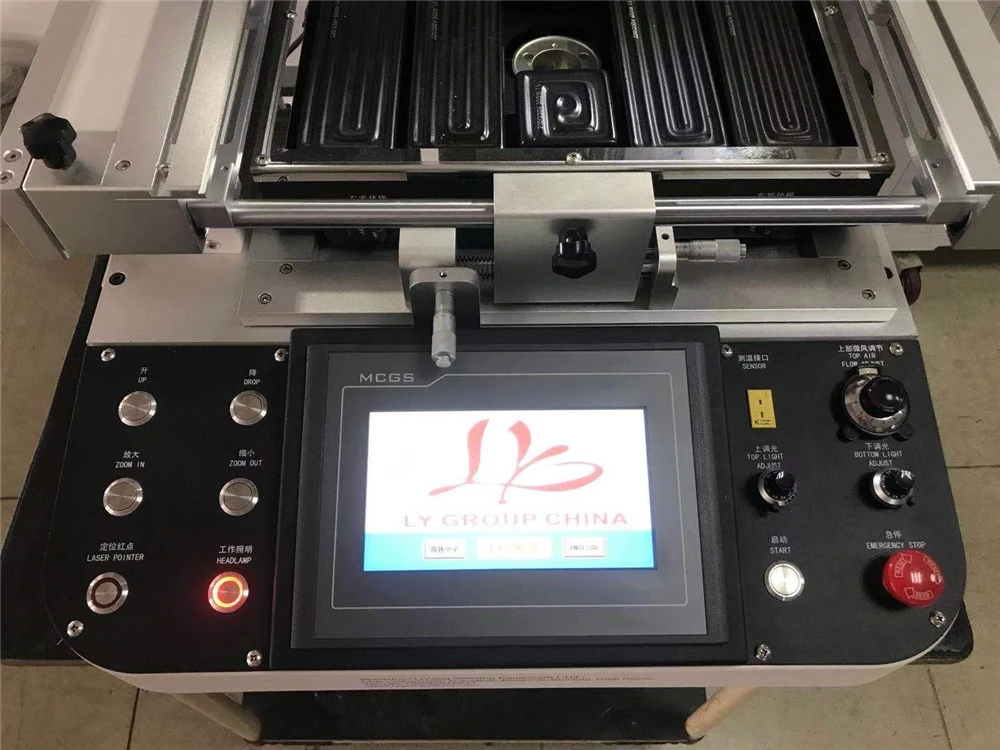

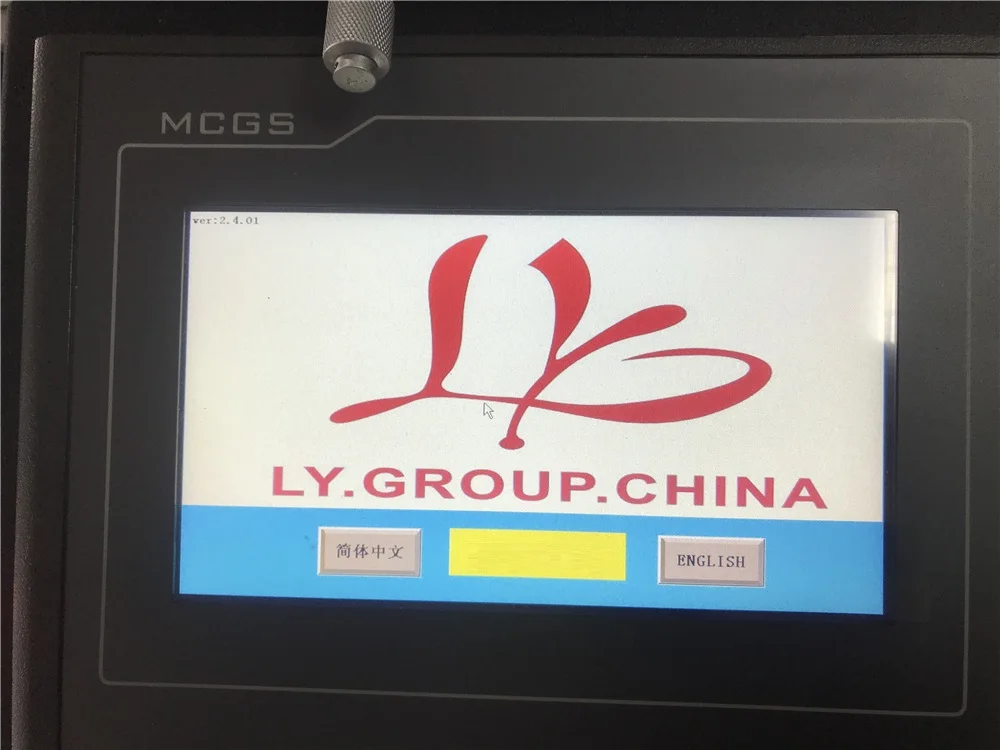

1. Интерфейс человека-машины с сенсорным экраном высокой четкости, управление PLC, функция мгновенного анализа кривой, отображение набора в реальном времени и кривая измеренной температуры, и кривая может быть анализирована и исправлена.

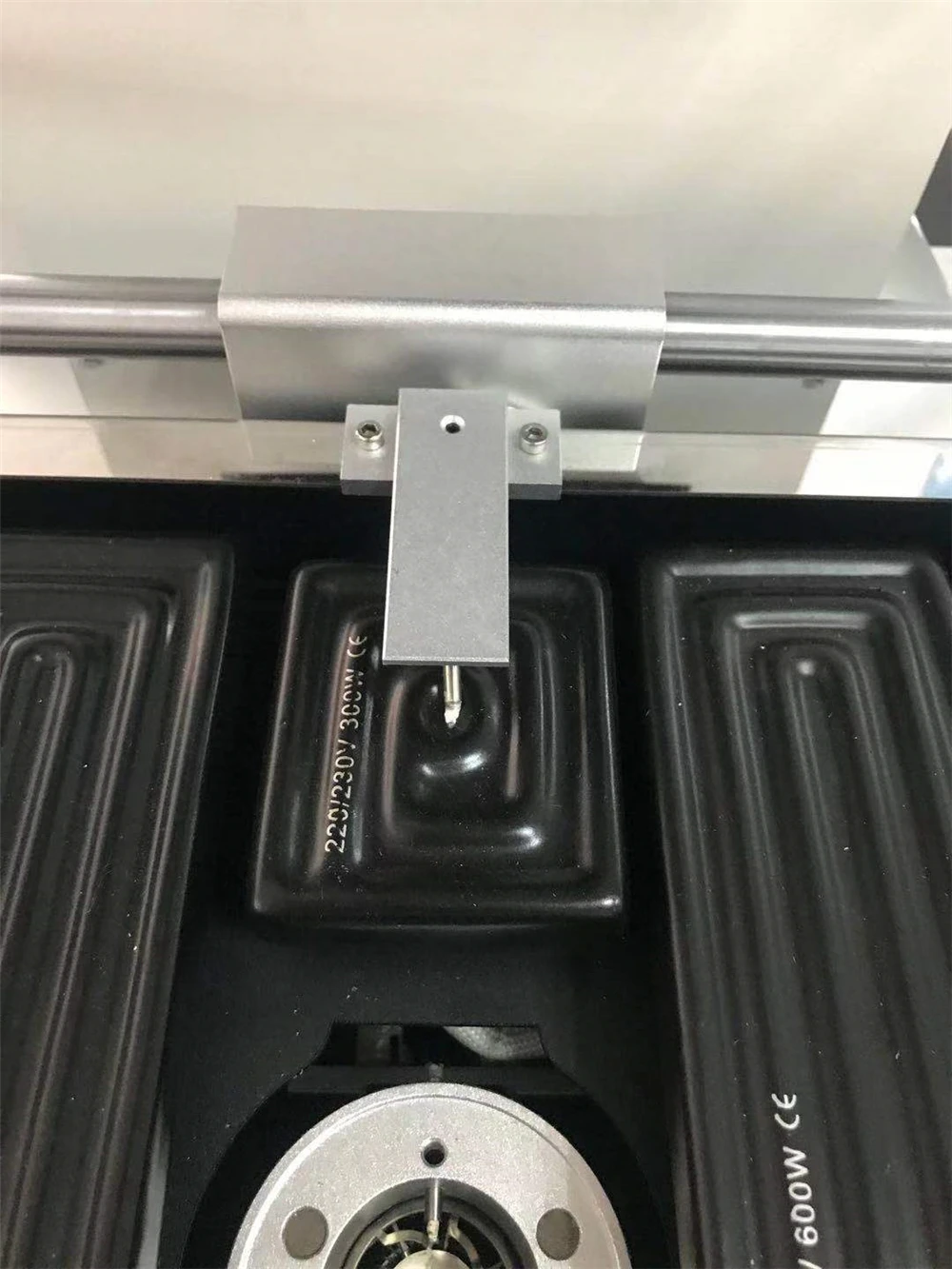

2. Высокоточный к-тип термопары замкнутый цикл управления и автоматическая система компенсации температуры, в сочетании с PLC и модуль температуры для реализации контроля температуры

В то же время внешний интерфейс измерения температуры реализует Точное обнаружение температуры и

Точный анализ и калибровка измеренной кривой температуры

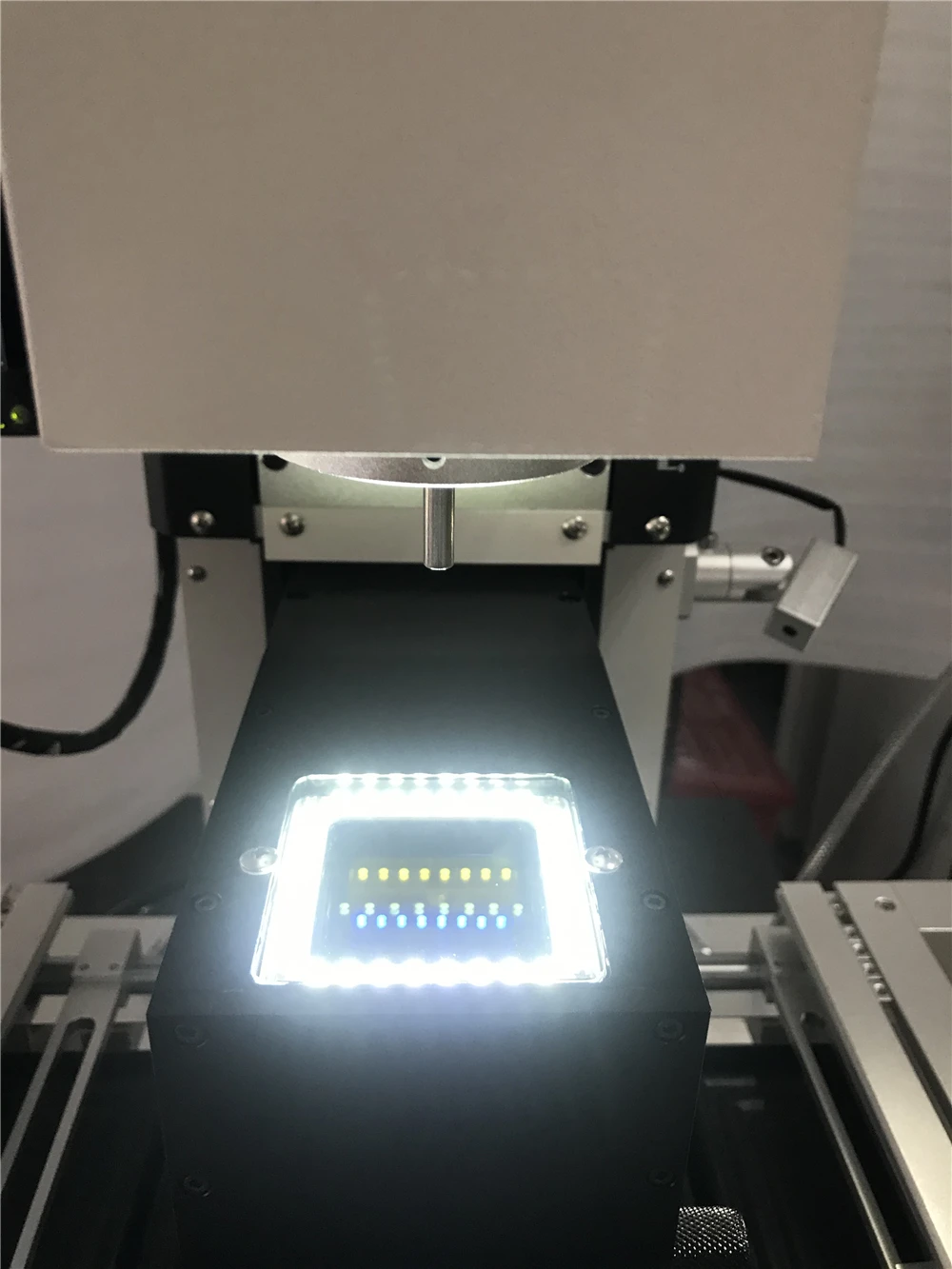

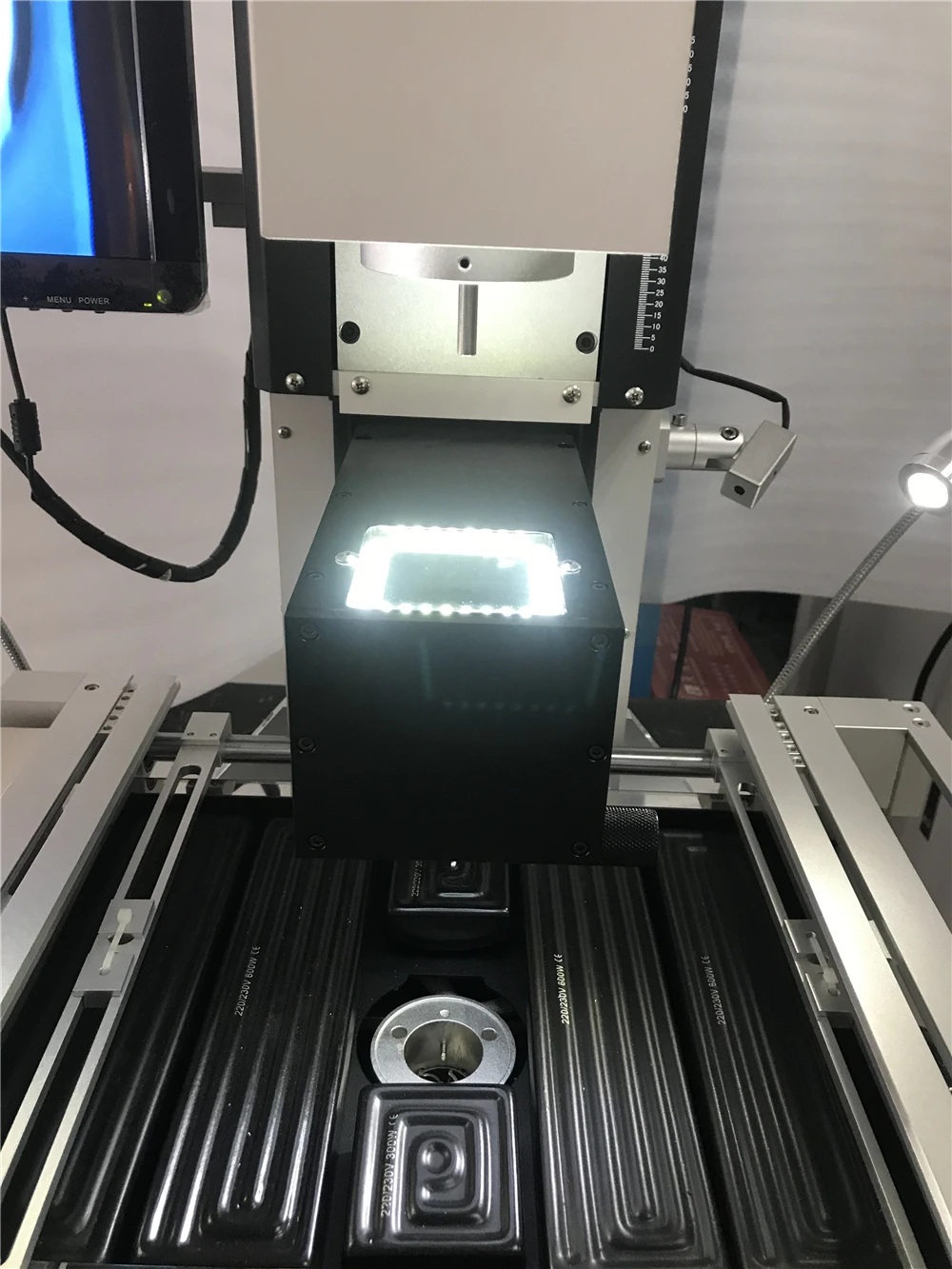

3. Используется Высокоточная цифровая система выравнивания видео, для позиционирования печатных плат используется v-образное отверстие, а для x, y используется линейное скользящее сиденье

Ось z может быть точно настроена или быстро расположена, что удобно и точно подходит для различных методов макета PCB и различных размеров

Позиционирование небольшой платы PCB

4. Гибкое и удобное подвижное универсальное приспособление может защитить печатную плату и предотвратить повреждение устройств PCB edge и PCB

Деформация, и может адаптироваться к ремонту различных размеров BGA посылка;

5. Он оснащен воздушными насадками из сплава различных спецификаций, которые могут поворачиваться и располагаться на 360 градусов, что легко установить и заменить;

6. Верхняя и нижняя температурные зоны нагреваются независимо, и три температурные зоны могут осуществлять многогрупповый и многоступенчатый контроль температуры одновременно, чтобы обеспечить синхронизацию различных температурных зон

Добиться наилучшего эффекта сварки. Температура нагрева, время, наклон, охлаждение и вакуум могут быть установлены на интерфейсе man-machine.

7. 8 секций контроля температуры могут быть установлены в верхней и нижней температурных зонах, и кривая температуры может храниться массово, который может быть скорректирован в соответствии с различными BGA в любое время

С, анализ кривой, настройка и коррекция также могут быть выполнены на сенсорном экране; Три зоны нагрева контролируются независимым алгоритмом PID

Процесс нагрева,

8. Более равномерное повышение температуры и более точная температура;

9. Используйте мощный вентилятор поперечного потока, чтобы быстро охладить печатную плату, чтобы предотвратить деформацию печатной платы, монтаж, сварку и разборку

Реализовать Интеллектуальный автоматический контроль процесса;

10. Он имеет интерфейс USB, который может легко загрузить текущий кривой и хранить его в флэш-диске USB, и подключить мышь, чтобы использовать расширенное сенсорное управление

Время использования экрана

11. Настройте функцию голосового управления «Ранняя сигнализация». Предупредите операторов сделать предупреждение голосовым управлением 5-10 секунд до завершения разборки и сварки

Вне подготовки. После того, как верхний и нижний горячий воздух прекратит нагревание, система охлаждения запускается и автоматически останавливает охлаждение, когда температура опускается до нормальной температуры. Гарантируем

Машина не возрастет после нагревания!

12. Сертифицировано CE, оснащено аварийным выключателем и автоматическим устройством защиты от отключения питания в чехол аварийной ситуации.

Спецификация:

Общая мощность 5300 Вт

Верхний нагреватель мощности 1200 Вт

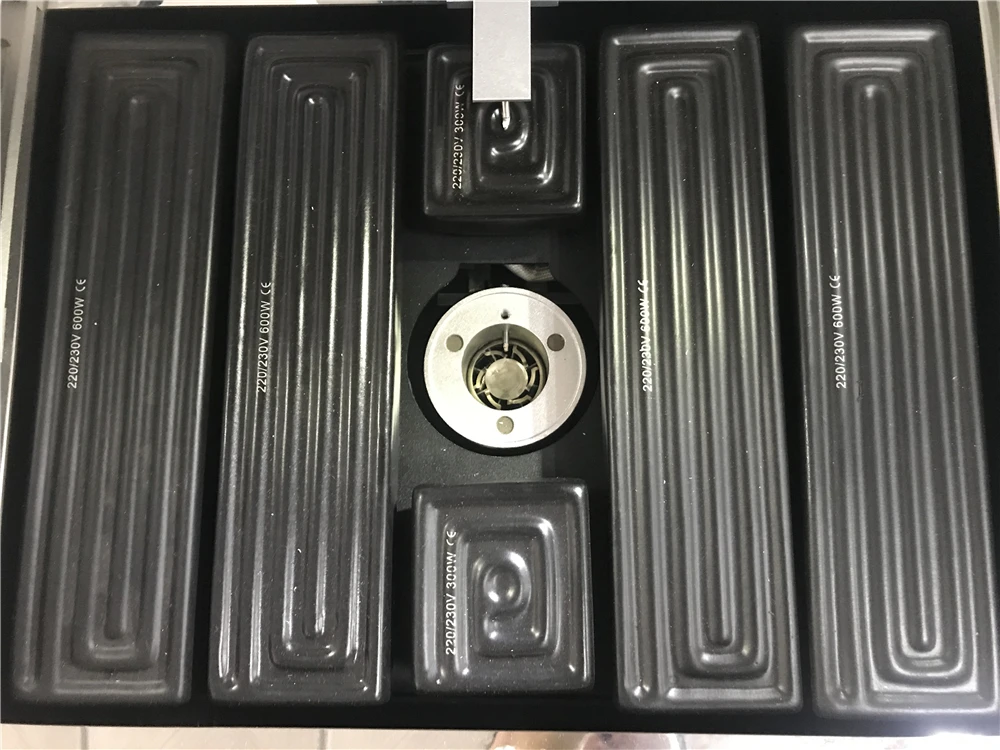

Нижняя тепловая мощность нижний нагреватель вторая температурная зона 1200 Вт, третья температурная зона 2700 Вт (добавить большую площадь нагрева, чтобы адаптироваться к различным печатных плат)

Мощность AC220V ± 10% 50 / 60 Гц

Размеры l610 × W920 × H885 мм

Позиционирование v-образного слота для карт, поддержка PCB может быть отрегулирована в X направлении и оснащена универсальным креплением

Температурный контроль k-типа термопары (датчик K) замкнутая петля

Точность температуры ± 2 градусов

Размер печатной платы Макс 380 × 370 мм мин 22 × 22 мм

Подходит для чипа BGA 2*2-50*50 мм

Подходит для самого маленького чипа

Расстояние

Минимальный чип расстояние 0,15 мм

1 внешний датчик температуры с внешним портом измерения температуры (опционально)

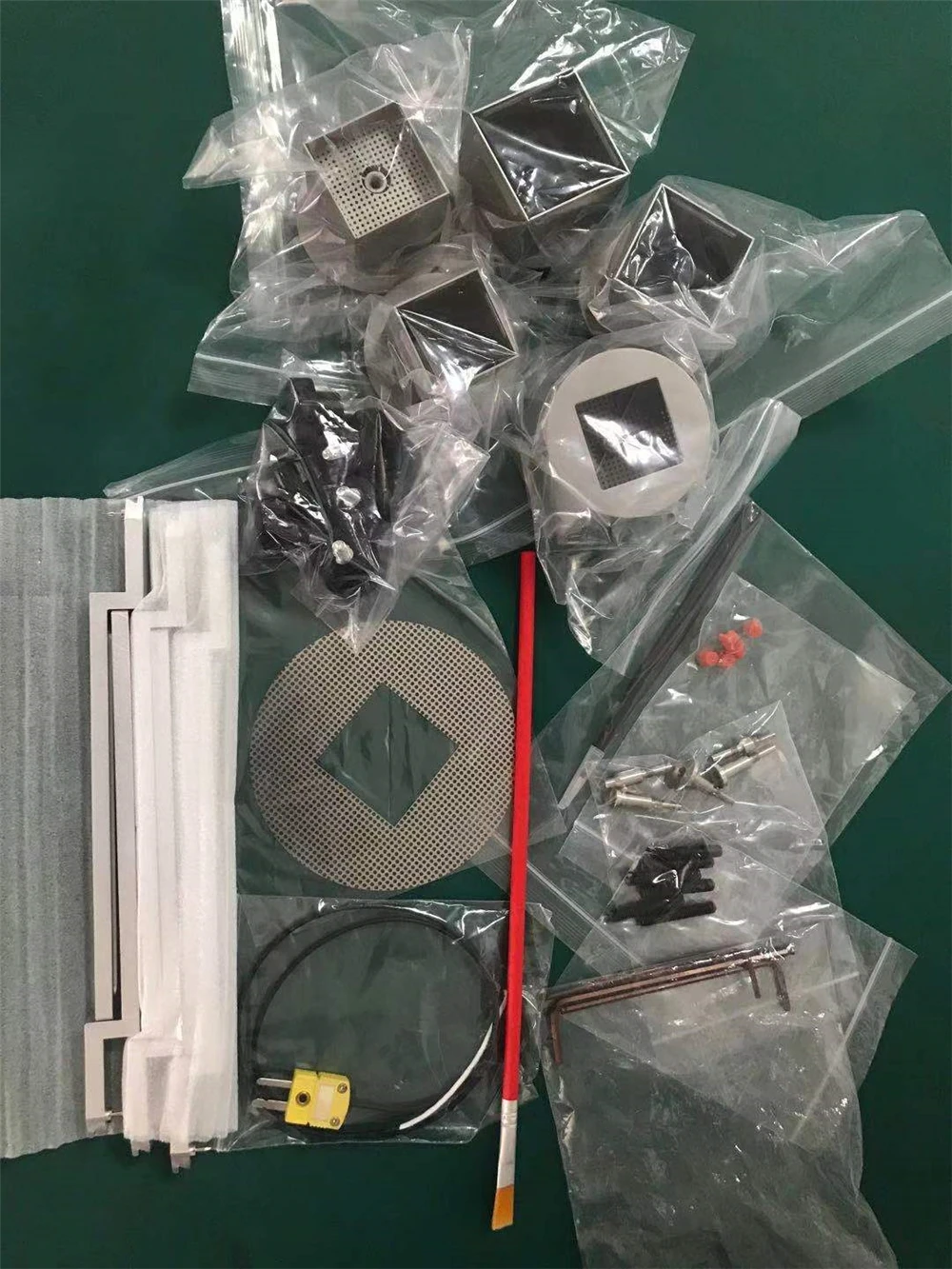

Упаковочный лист:

Верхнее сопло 31*31, 38*38, 41*41 мм, нижнее сопло 35*35, 55*55 мм (всего 5 шт)

Алюминиевое приспособление * 6 шт

Ручка M5 * 6 шт.

Вакуумные присоски * 5 шт.

1 комплект вакуумной нержавеющей всасывающей насадки (5 шт.)

Датчик температуры * 1

Пинцет * 1

Гаечный ключ * 3

Винты счетчика машины * 6

Упаковка: деревянный чехол

Размер коробки: 104х70х78см

Вес брутто: около 100 кг
