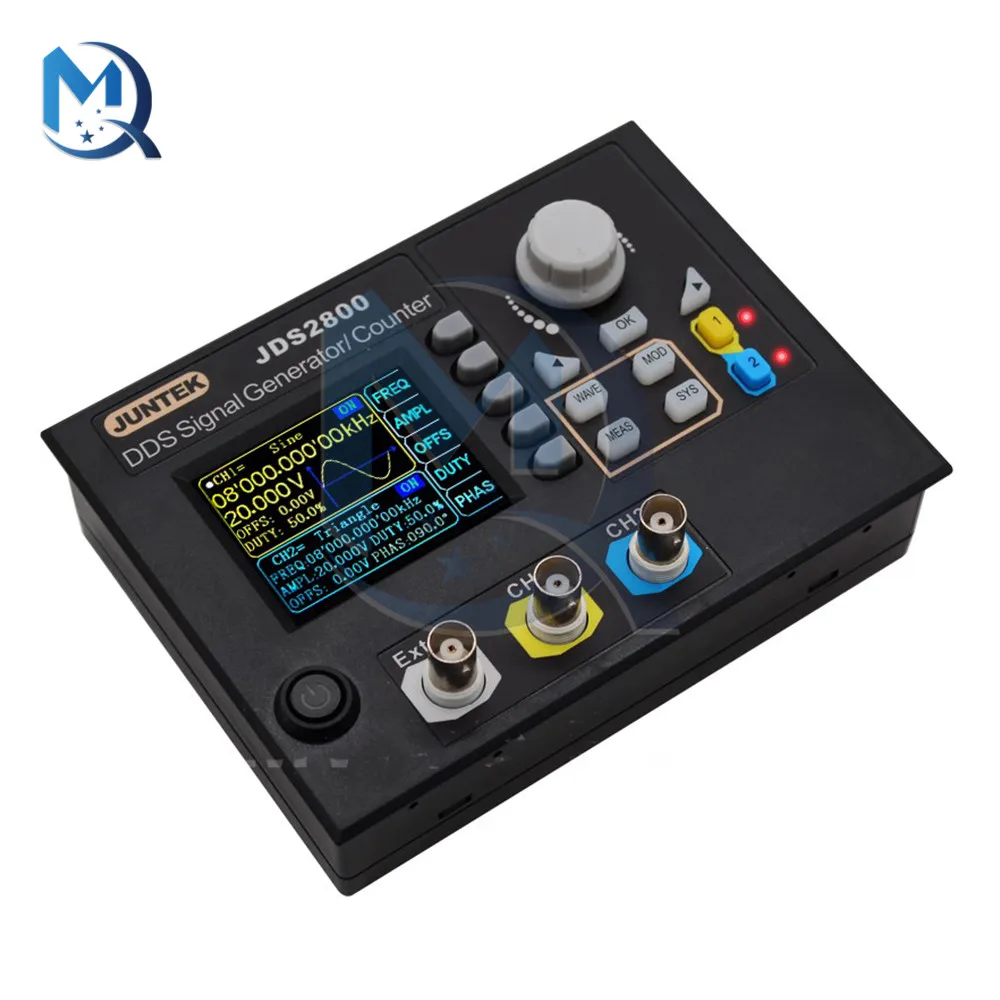

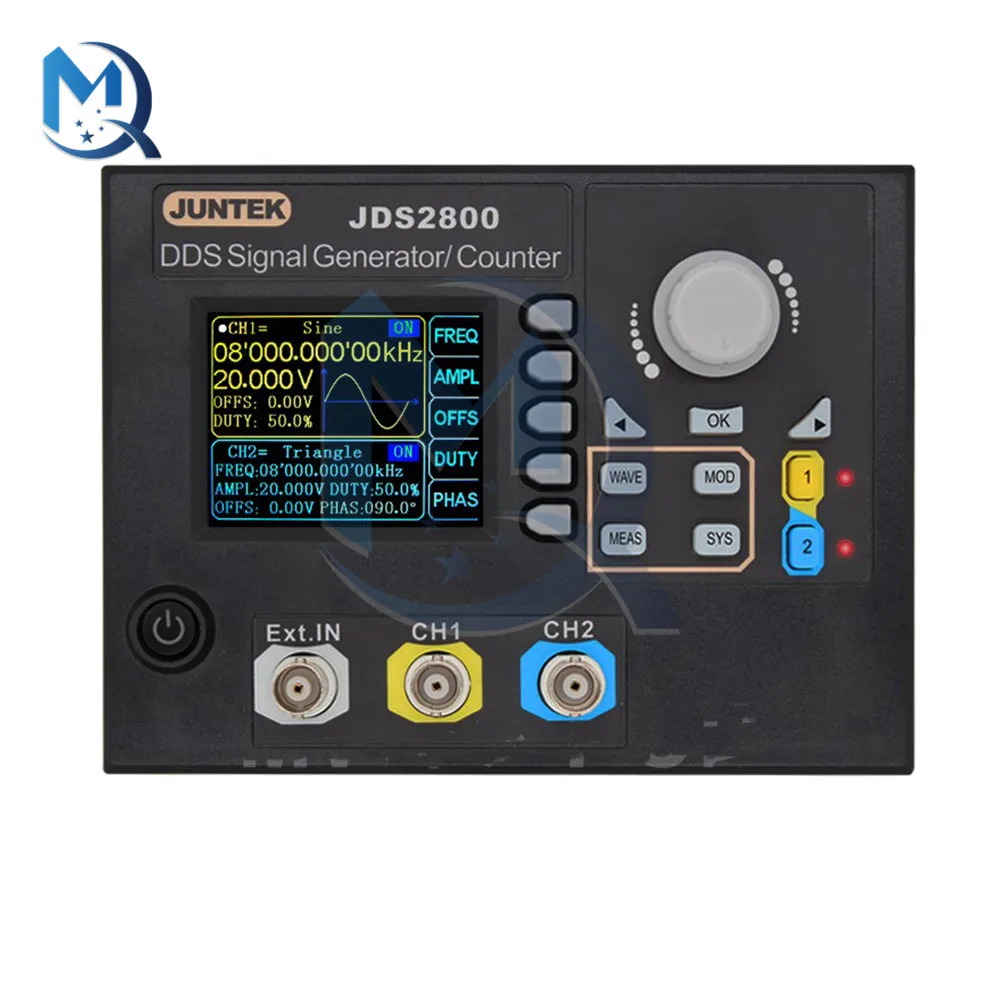

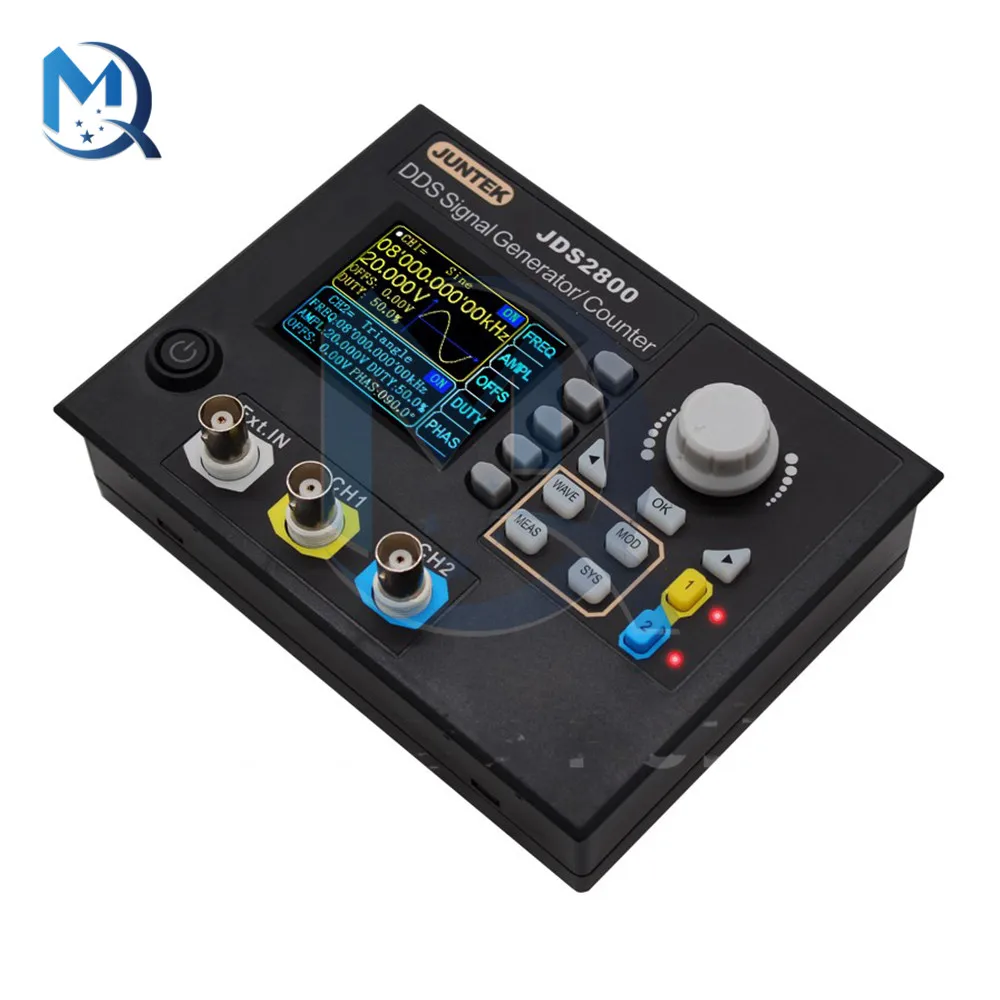

JDS2800-40MHz произвольный генератор сигналов полный ЧПУ двухканальный DDS с TFT-дисплеем

JDS2800-40MHz генератор сигналов произвольной формы с ЧПУ двухканальный DDS Функция TFT дисплей цифровой контроль генератор сигналов

Основные параметры:

Рабочее напряжение: DC5V ± 0,5 V

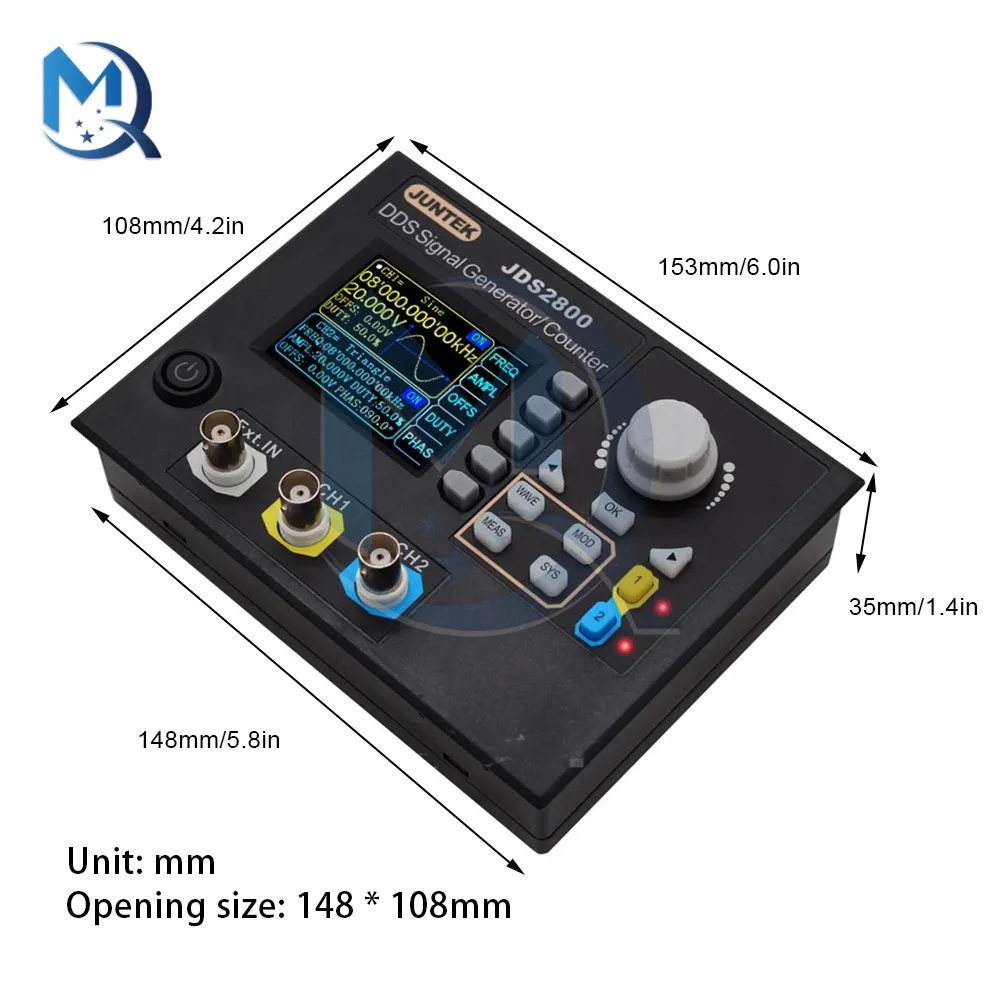

Размер отверстия: 147,7*107,7 мм

Дисплей Тип: 2,4 дюймов TFT цветной жидкокристаллический Дисплей

Количество хранения и загрузки: 100 групп, расположение: 00-99 (по умолчанию параметр места хранения 00 вызывается при включении устройства)

Количество произвольных сигналов: от 1 до 60, 60 групп (по умолчанию 15 групп)

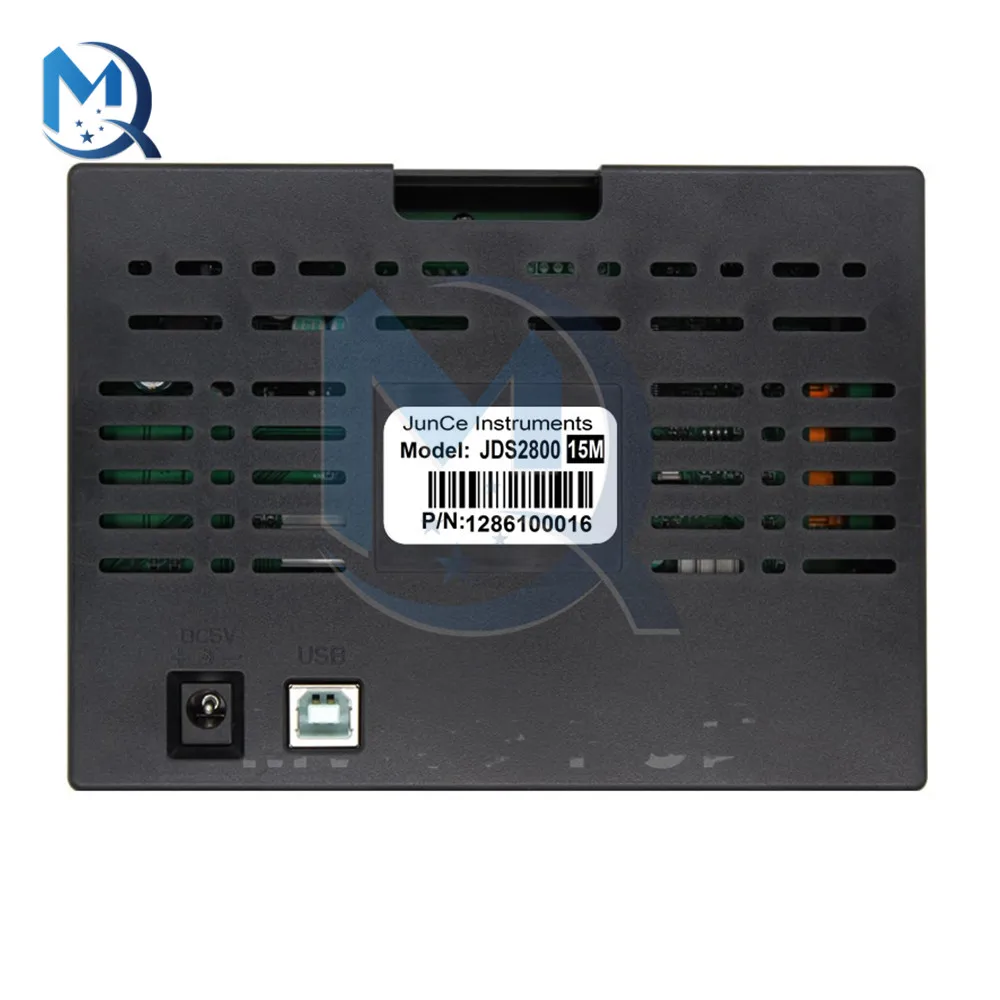

Режим интерфейса: Использование USB в последовательном интерфейсе

Интерфейс расширения: последовательный порт с TTL режимом уровня, удобный для пользователей для разработки

Скорость связи: Использование стандарта 115200bps

Протокол связи: Используйте режим командной строки, протокол открыт

Процесс производства: процесс поверхностного монтажа, крупномасштабная интегральная схема, высокая надежность и длительный срок службы

Быстрый тон: пользователи могут включить или выключить настройки программы

Рабочие характеристики: все ключевые операции, непрерывная Регулировка ручки

Условия окружающей среды: температура: 0 ~ 40 ℃ Влажность: <80%

Количество импульсов разрыва: 1-1048575

Режим разрыва: ручной триггер, CH2 триггер, внешний триггер (AC), внешний триггер (DC)

Особенности продукта:

1. Два канала одинаковой производительности могут выводить одинаковые или различные функциональные сигналы или сигналы произвольной формы одновременно; Все параметры можно регулировать самостоятельно, И разница в фазах между двумя каналами постоянно регулируется от 0-359,9 градусов;

2. Функция разрыва: 4 режима триггера, Синусоидальная волна, квадратная волна, Пилообразная волна или произвольная волна могут использоваться для создания импульсного поезда, количество импульсного периода постоянно регулируется между O-1048575.

3. Ширина импульса и время импульсного цикла импульсной волны могут быть точно отрегулированы в цифровой форме.

4. Произвольные формы сигнала могут быть нарисованы, и программное обеспечение хоста и протокол связи предоставляются бесплатно. Произвольные формы сигнала могут быть нарисованы с помощью программного обеспечения хост-компьютера;

Протокол связи используется для вторичной разработки и программирования; Все функции инструмента могут управляться верхним компьютерным программным обеспечением (не подключен к компьютеру, один компьютер также может завершить все операции).

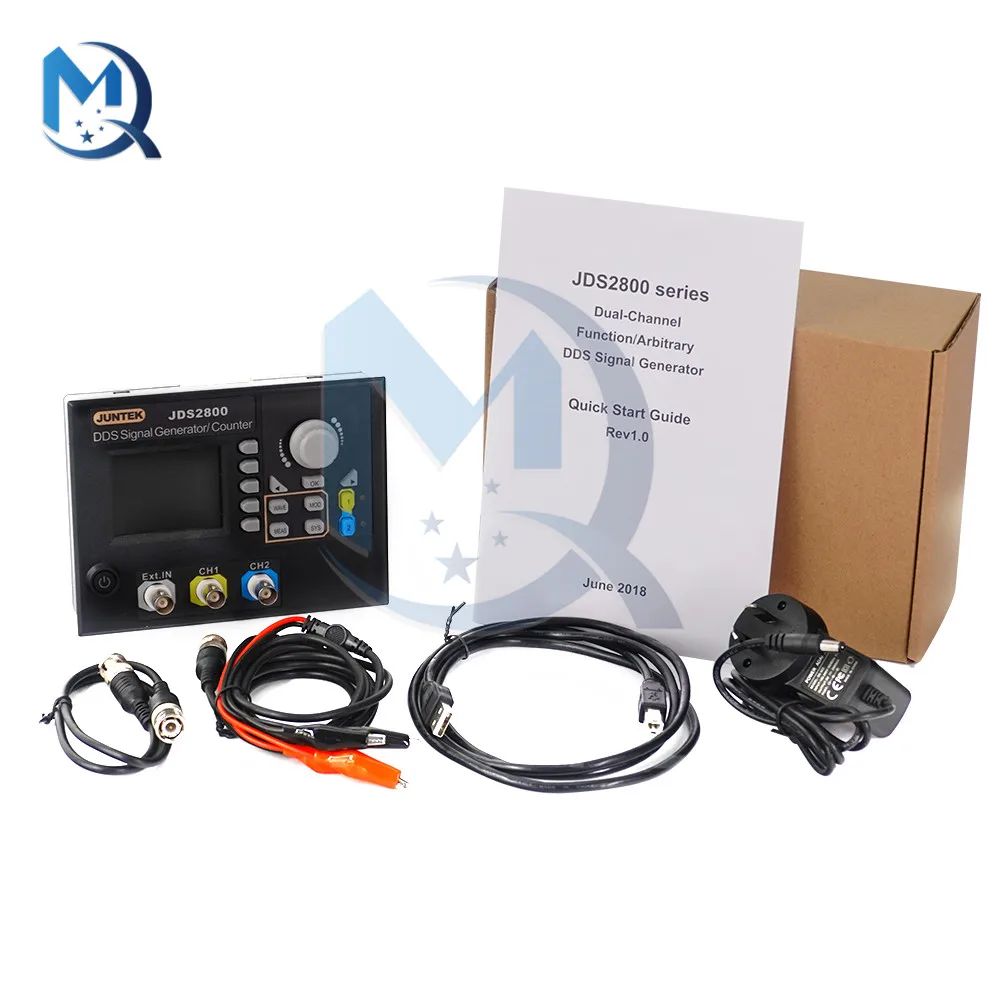

Список:

JDS2800 генератор * 1 + USB линия передачи данных * 1 + адаптер питания * 1 + Q9 клипса * 2 + Q9-Q9 через линию * 1 + руководство на английском языке * 1
